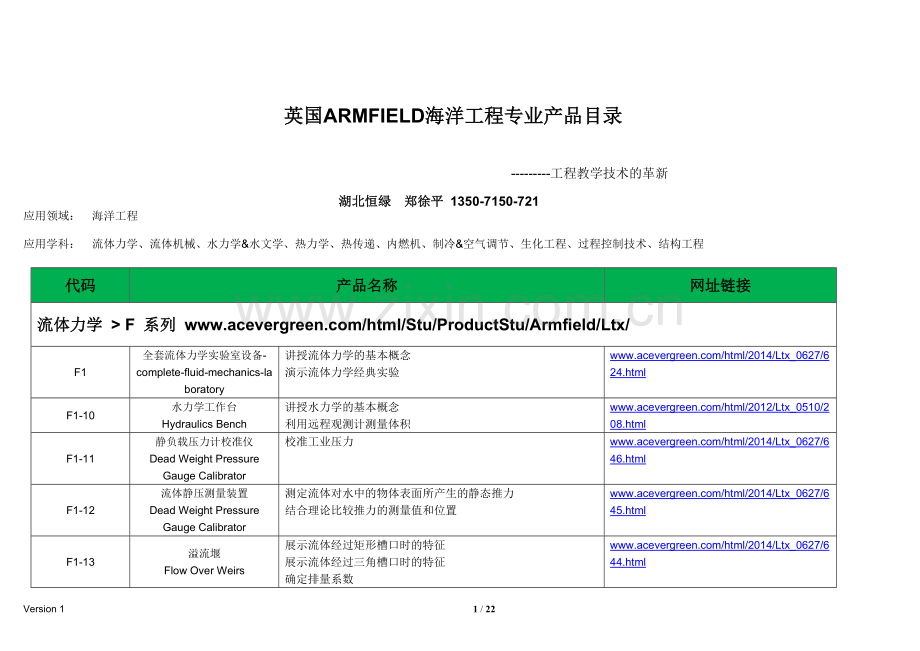

英国ARMFIELD海洋工程专业产品目录 ---------工程教学技术的革新湖北恒绿郑徐平 1350-7150-721 应用领域：海洋工程应用学科：流体力学、流体机械、水力学&水文学、热力学、热传递、内燃机、制冷&空气调节、生化工程、过程控制技术、结构工程代码产品名称网址链接流体力学 > F 系列 F1 全套流体力学实验室设备- complete-fluid-mechanics-laboratory 讲授流体力学的基本概念演示流体力学经典实验 F1-10 水力学工作台 Hydraulics Bench 讲授水力学的基本概念利用远程观测计测量体积 F1-11 静负载压力计校准仪 Dead Weight Pressure Gauge Calibrator 校准工业压力 F1-12 流体静压测量装置 Dead Weight Pressure Gauge Calibrator 测定流体对水中的物体表面所产生的静态推力结合理论比较推力的测量值和位置 F1-13 溢流堰 Flow Over Weirs 展示流体经过矩形槽口时的特征展示流体经过三角槽口时的特征确定排量系数 F1-14 定倾中心高度测量装置 Basic Metacentric Height 研究影响浮体稳定性的因素确定浮船的中心测定定倾中心高度根据倾斜角度，改变定倾中心高度 F1-15 伯努利定律演示装置 Bernoulli's Theorem Demonstration 阐述伯努利定律在某些情况下的应用测量缩放管周围的静压分布研究缩放管中的流体属性测定流量系数 F1-16 射流冲击装置 Impact of a Jet 测量水射流对静止物体的冲击力测量不同靶板上的垂直力 F1-17 锐孔自由射流装置 Orifice and Free Jet Flow 测量两个直径不同的喷射孔确定小孔的速度系数在水头发生变化和不变的情况下，从实验中获取流量系数将测量的射流轨迹与理论进行对比 F1-17a 锐孔流量测量装置 Orifice Discharge 通过不同的流速对流量进行整体分析测定收缩系数和速度系数计算流量系数 F1-18 管内能量损失测量装置 Energy Losses in Pipes 测量水流经过光滑圆形管道的压力降验证管道摩擦方程研究圆管附近摩擦水头随平均水流速度的变化研究层流和湍流效应 F1-19 流动水槽 Flow Channels 演示开放式水道中的水流现象演示被淹没物体之上或周围水流的流动模式 F1-20 奥斯本雷诺演示装置 Osborne Reynolds' Demonstration 再现奥斯本雷诺教授关于自然层流和湍流的经典实验观察层流，过渡流和速度变化图 F1-21 流量计演示装置 Flow Meter Demonstration 利用文丘里流量计，变面积流量计和孔板直接比较流量测量值利用体积测量容器校准流量计比较水流经过每个装置的压力下降 F1-22 转向能量损失测量装置 Energy Losses in Bends and Fittings 演示由于不同的弯曲，突然收缩，扩张和阀控制造成的能量损失测量与流量相关的损失计算与速度差相关的阻力系数比较每个设备的压力下降 F1-23 自由旋涡和强制旋涡演示装置 Free and Forced Vortex 产生自由涡旋与强制涡旋测量自由旋涡和强制旋涡的特征了解自由涡旋与强制涡旋的区别确定强制涡旋的表面轮廓测定自由涡旋的表面轮廓和总水头分布观察自由涡旋的二次流 F1-24 液压泵水斗式齿轮 Hydraulic Ram 研究水流/压力特征测量液压泵的功效 F1-25 水轮机演示装置 Demonstration Pelton Turbine 测定速度不同的水轮机的运行特征，包括功率，效能和转矩 F1-26 串联/并联泵 Series/Parallel Pumps 研究串联/并联泵的性能测定单速离心泵的水头和流量测定两个类似的泵以相同的速度在并联配置中运行时的水头和流量测定两个类似的泵以相同的速度在串联配置中运行时的水头和流量 F1-27 离心泵特性演示仪 Centrifugal Pump Characteristics 测定不同速度的离心泵水头，流量，速度，功率和效能之间的关系测定两个类似的泵以相同的速度在串联或并联配置中运行时的水头和流量特征 F1-28 气穴示范台 Cavitation Demonstration 从视觉，听觉和数据方面向学生展示气穴现象，以及液体的蒸汽压力比较气穴现象的理论压力和实际压力观察自由气体和溶解气体引起的空气释放演示利用增加液体中的静压来降低气穴作用 F1-29 流体静力学和测压设备 Fluid Statics and Manometry 演示静水状态下的流体属性测量液面并探究视差因素利用压力计测量液面的细微变化利用单压力管测量水头测量压差利用不同密度的液体改变U型管压力计的灵敏度演示空气对压力计精确度的影响演示流动液体效应 F1-30 流体属性测量装置 Fluid Properties Apparatus 介绍在实际应用中影响流动状态的流体基本属性利用通用液体比重计测量液体密度和相对密度利用落球粘度计测量流体粘度观察平板间的毛细上升效应验证阿基米德原理利用无液气压计测量大气压力 F1-31 帕斯卡实验装置 Pascal's Apparatus 简单演示不可压缩流体随深度变化的压力演示容器内不同水深处的液体压力不受容器形状的影响 F1-32 福昂西斯涡轮机演示装置 Demonstration Francis Turbine 介绍福昂西斯涡轮机的结构，操作和性能测定不同速度福昂西斯涡轮机的运行特征，包括功率，效能和转矩 F1-33 皮托管演示装置 Pitot Tube Demonstrator F4 高精度压力测量校准仪 Precision Pressure Gauge Calibrator 准确测量1-300巴之间的压力通过静负载方法进行压力校准，精确度比读数0.015%更精准。 F5 奥斯本雷诺实验装置 Osborne Reynolds’ Apparatus 计算雷诺值(Re) 观察并确定转捩流动数量观察抛物面的速度变化图 F6 气流研究仪 Air Flow Studies 利用物质和动能守恒定律从数量上描述几何对流量的实际重要性利用压力计测量压强下降利用风速管测量流量利用喷嘴和锐孔测量流量理解测量速度剖面图测量与流量相关的管内压力损失测量管道配件流阻理解雷诺兹数值的利用价值测量射流裂散 F9092 流体属性 & 流体静力学实验台 Fluid Properties & Hydrostatics Bench 测定不同液体的密度，比重和粘性研究影响毛细管现象的因素研究流动对自由表面的影响测量液面的改变研究液体压强和深度之间的关系确定一个平面的压力中心的位置利用压力计测量气压和水压比较从不同的设备获得的结果利用静负载压力计校准仪校正波尔登压力表验证阿基米德原理确定定倾中心高度 F12 颗粒阻力系数研究仪 Particle Drag Coefficients 测量几十个雷诺数不同的颗粒的阻力系数研究量纲分析和动力相似性介绍球体的边界层分离效应颗粒形状对下降速度和阻力系数的影响 F14MKll 氢气泡流可视化系统 Hydrogen Bubble Flow Visualisation System 利用氢气泡演示二维流动可视化观察标准形状物体周围的水流动气动流类推法理解层流和湍流演示边界层增厚演示边界层分离现象和涡流的形成利用脉冲泡定量分析流动模式观察用户自创流动模式周围的水流动（工程工作）利用摄像机或网络摄像头可大规模的观察和记录模型流体力学 > C 系列 C1MKII 可压缩流工作台 Compressible Flow Unit 缩放管内的扼流现象缩放管内的压力流特征压缩性对流动方程的影响测定空气伽马 C2 亚音速风洞 Subsonic Wind Tunnel 通过测量总压头分布来研究平板上的边界层变化机翼周围的流动可视化测量不同攻角的机翼周围的压力分布测量气缸周围的压力分布测量机翼前缘缝翼和后缘襟翼上的升力和阻力利用皮托静压管和首摆传感器测量速度和压力分布测量不同形状模型的阻力，模型的赤道直径大致相同演示机体的摆动利用皮托静压管和倾斜压力计校准风洞的风速指示器利用尾流耙测量气缸或机翼后面的尾流 C3MKII 多泵测试平台 Multi-Pump Test Rig 通过一系列的特性曲线，测定不同类型泵的性能旋转动力泵： 1、压头V流量 2、吸收功率V流量 3、泵效V流量正排量泵 1、流量V压头 2、体积效率V压头测定速度对泵的性能的影响了解旋转动力泵与正排量泵之间的区别了解系统电阻效应演示两个串联或并联离心泵的运行（需要C3-Mkll-20SP）了解循环泵的特性（需要C3- Mkll-25或C3- Mkll-26和C3- Mkll-40） C4MKII 多用途教学水槽 Multi-Purpose Teaching Flume 利用游标钩和计量表测量水位利用皮托静压管测量流量（利用可选择的C4-61）学习如何在简单的流动条件下应用动量和稳定流能量方程理解宽顶堰上的水位和水流之间的关系利用水利设备控制水位，例如虹吸管了解亚临界水流，超临界水流和水下微波的特征水跃利用水利设备控制流量，例如水闸运用和理解曼宁公式测量速度变化图（利用可选项C4-61） C6MKII 流体摩擦力测量装置 Fluid Friction Measurements 确定由流体摩擦产生的水头损失与水流流速之间的关系测定水流经过各种标准管配件时与水头损失的关联测定水流经过带有粗糙小孔的管道时，管道摩擦系数与雷诺数之间的关系演示在测量流量和流速中不等压头装置的应用提供压力测量技术的实际练习学生通过使用辅助性计算机软件，可加强对涉及到水力学原理的理解 C7MKII 管道湍振 & 水锤现象演示设备 Pipe Surge & Water Hammer Apparatus 演示管道湍振和水锤现象之间的区别，以及它们是如何产生的演示管道中的水流减速而造成的管道湍振测定调压井的振动特征测量与水锤现象有关的压力曲线特征比较水锤的理论和实际测量的压力曲线测定流体在弹性管中的音速 C9 多功能流量计演示仪 Flow Meter Demonstration Unit 演示16种流量计的重要特性比较各种不同流量计的用途与局限性研究流量计的性能，精确度，便利性，成本和水头损失阐述流量计压力下降与流量之间的关系利用压力计测量压力研究液压泵中的空气对流量计性能的影响了解伯努利定理的应用 C10 层流工作台 Laminar Flow Table 模拟理想的流体流动并清晰地演示流动模型综合研究潜流理论并模拟相应的物理系统演示水中物体周围的理想流动演示与水槽有关的理想流动利用流线分析二维流动研究模拟二维系统 C11MKII 网络化管路配件 Pipe Network Apparatus 演示水流在不同管道中的流动特征，以及管道直径变化对水流的影响测量水头损失和不同尺寸的管的流量演示水流经过不同尺寸的连接管的特征演示水流经过并联管的特征演示水流经过串联管的特征演示利用套管增加流量演示环形管周围的水流特征 C15 计算机控制的亚音速风洞 Computer Controlled Subsonic Wind Tunnel 计算机控制气流 150 (理论上6” )立方毫米工作段可视性极好的透明工作段大量用于研究空气动力学和气流的模型可选择的水或者电子压力计压力计软管上的快速短路连接器和快速断路连接附件以便于改变模型配有简单的流动形象化技巧说明流体力学 > NA 系列 NA4 船舶振动测量仪器 Ships Vibrations Test Model 研究简单船型的共振现象演示有关船舶共振的重要现象计算质量分布和截面惯性矩利用杨氏模量值估算固有频率产生谐振曲线测量虚质量的增加对固有频率的影响演示砂压载的增加和分布对固有频率的影响利用不同的方法计算增加的虚质量 NA8 船舶稳定性测量仪器 Ships Stability Apparatus 研究船舶流体静力学及其稳定性演示倾斜试验研究自由表面对稳定性的影响研究悬挂质量对稳定性的影响演示横摇实验流体机械 > FM 系列 IFD7 连接设备 Interface Unit 将设备与计算机相连，便于获取实验数据 FM40 离心式鼓风机演示设备 Centrifugal Fan Demonstration Unit 根据静压，总压力，转子转速和马达电机轴来测量恒速的机器性能测量压缩机效率，估算叶轮功率效率介绍按比率放大的相似定律将学生计算的数值与计算机结果进行对比 FM41 轴流式鼓风机演示设备 Axial Fan Demonstration Unit 根据静压，总压力，转子转速和马达输入功率测量本身的速度性能测量总效率并估算叶轮功率效率测量恒速的机器性能介绍按比率放大的相似定律将学生计算的数值与计算机结果进行对比 FM42 离心压缩机演示设备 Centrifugal Compressor Demonstration Unit 根据静压，总压力，转子转速和马达电机轴来测量恒速的机器性能测量压缩机效率，估算叶轮功率效率测量恒速的机器性能介绍按比率放大的相似定律将学生计算的数值与计算机结果进行对比 FM50 离心泵演示设备 Centrifugal Pump Demonstration Unit 研究水头，流量，旋转速度和功率之间的关系演示单级离心式水泵的操作测量恒速泵的性能，包括：泵的总水头，电机轴功率，叶轮速度，泵效介绍泵速定律研究叶轮类型将学生计算的数值与计算机结果进行对比 FM51 串联/并联泵演示设备 Series and Parallel Pumps Demonstration Unit 演示串联泵，并联泵或是单级泵的操作测量恒速泵的性能，包括生成特性曲线比较单级泵的水头-流量特征研究叶轮类型将学生计算的数值与计算机结果进行对比 FM52 齿轮泵演示设备 Gear Pump Demonstration Unit 演示齿轮泵的操作测定恒速泵的性能，根据流量，电机轴功率，泵速，泵效，体积效率生成出口压力的特性曲线将学生计算的数值与计算机结果进行对比 FM53 活塞泵演示设备 Plunger Pump Demonstration Unit 测量每个泵的柱塞位移，汽缸压力，泵出口的压力在线显示P-V图表测量体积效率测定影响泵性能的因素，包括弹性加载阀或针阀，出口加载阀的调节以及脉冲阻尼器内的物质 FM6X 涡轮服务系统 Turbine Service Unit 测定所选涡轮的属性，包括体积流量，水头，转矩，功率输出和旋转速度之间的关系比较冲击式涡轮机的喷嘴控制和节流控制比较冲击式涡轮机的节流控制和针阀控制确定旋涡泵的性能曲线，包括恒速水头/流量和效率曲线 FM60 轴流冲击式水轮机演示设备 Impulse Turbine 测定涡轮的性能，包括体积流量，水头，转矩，功率输出和旋转速度之间的关系比较冲击式涡轮机的喷嘴控制和节流控制 FM61 径流式反应涡轮机演示设备 Reaction Turbine 测定涡轮的性能，包括体积流量，水头，转矩，功率输出和旋转速度之间的关系 FM62 冲击式涡轮机演示设备 Pelton Turbine 测定涡轮的性能，包括体积流量，水头，转矩，功率输出和旋转速度之间的关系比较冲击式涡轮机的喷嘴控制和节流控制 FM63 螺旋桨涡轮机演示系统 Propeller Turbine 测定螺旋桨涡轮机的性能，包括体积流量，水头，转矩，功率输出和旋转速度之间的关系 FM64 泵测量配件 Pump Test Accessory 测定旋涡泵的特性曲线，包括恒速水头/水流和效能曲线水力学 & 水文学 > S 系列 S1 排水及渗流槽 Drainage and Seepage Tank 通过可渗透的介质演示流体实验演示流线可视化演示流线网测定渗流率验证达西定律将分析解法与实验结果进行对比 S2 移动床和流动形象化实验台 Mobile Bed and Flow Visualisation Tank 演示移动河床实验演示模型工程结构周围的水流动实验研究腐蚀和沉积研究曲折河道的特征利用艾尔邦技术演示二维流动可视化演示边界层吸收导管中水流的速度分布模拟可压缩流土木工程模型测试 S6 玻璃面倾斜水槽 Glass Sided Tilting Flume 在开放式水槽中演示多种实验 S8MKII 土砂流动演示仪 Sediment Transport Demonstration Channel 固定的，平稳的河床流动移动沙床上的水流土砂流动过程沉积特征局部冲刷水流结构河床滞后作用计算工作固定，沙砾河床上的水流 S16 湍流演示设备 Hydraulic Flow Demonstrator 演示开放式水道和密闭式水道中的水流利用伯努利方程聚合，分散水流利用皮托管测量速度变化图演示水跃特性演示亚临界，临界和超临界水流研究弗劳德数对流量剖面的改变观察水力构造物周围的流动模型研究浅水处的水流速度和重力波计算项目工作 S10 降雨水位计 Rainfall Hydrographs 演示集水区的降雨和径流之间的关系演示用井抽取地表水演示一个风暴或多个风暴的水文图演示饱和集水区的水文图演示不透水集水区的径流演示移动风暴对洪水过程线的影响演示蓄水容器对洪水过程线的影响演示陆地排水沟对洪水过程线的影响 S11 地表水流动演示仪 Ground Water Flow Unit 演示地表水流动的液压梯度，包括渗透性因素演示单井沉陷锥演示在承压含水层中用单井抽水演示双井沉陷锥演示利用双井去水演示湖泊排水 S12MKII 水文学研究系统 Advanced Hydrology Study System 测量模型集水区的径流水文图，包括多种风暴，移动风暴，水库和地面排水沟的影响沙床中一个或者两个水井系统的抽汲曲线结构地下水流的水力梯度研究冲积物中的模型水流河流特征的形成及其随时间的变化土砂流动，碎石运动，冲刷和侵蚀 S17 河流模拟装置 River Flow Simulator S20/21/22/23 计算机控制的研究水槽 Computer Controlled Research Flumes www.armfield.co.uk/flumes 水力学 & 水文学 > H 系列 H1 游标钩&测针 Vernier Hook & Point Gauges 测量稳态水面位置测量水面边界的位置测量水槽中水位的缓慢变化测量机械变形 H1-10/11 三角支架 Tripod Stands H1-7/8 数字游标钩&测针 Digital Hook & Point Gauges H12 液晶压力计 Series Liquid Manometers 测量不同的压力 H12-8 便携式压力计 (0 – 2000毫巴) Portable Pressure Meter (0-2000 mBar) 测量0-2000m巴的气压或水压 H12-9 便携式压力计 (0 – 140毫巴) Portable Pressure Meter (0-140 mBar) H14/2 计算机配套压力计设备 Computer Compatible Manometer Bank 替代压力计测量压力 H30 皮托管 Pitot Tubes 测量开放式水道中的水流速度 H33 旋桨式流速仪 Propeller Velocity Flowmeter 测量和记录水的低点速度测量导电流体的速度，范围在25-1500mm/s H33-1 微型旋桨式探针 Miniature Propeller Probes H33-10 数字显示器 Digital Indicator H40 波探头系统 Wave Probe System 测量和记录水力模型与船体中的水波 H41 激光PIV 系统 Laser PIV System 利用粒子图像测速测量无干扰水流中的多点速度热力学> TH 系列 TH1 温度测量及校准仪 Temperature Measurement and Calibration 研究铂电阻装置，热电偶，热敏电阻的温差电性研究温度对双金属温度计的影响探究温度测量和校准原理演示不同温度传感器的热力学特征 TH2 压力测量及校准仪 Pressure Measurement and Calibration 理解压力和压力测量的基本概念研究两种传感器的性能观察阻尼现象对压力测量的影响 TH3 饱和压力测量仪 Saturation Pressure 研究水温随绝对压力的变化 TH4 能量循环装置 Recycle Loops 了解饱和曲线和两相流体的特性了解蒸汽表的起源和应用利用节流式量热器测定湿气质量 TH5 理想气体的扩散过程 Expansion Processes of a Perfect Gas 利用热力学第一定律分析压力的变化过程了解热力学第二定律研究压力，体积和温度之间的关系，测定其他的热力学性质观察气压和气温之间的关系热传递> HT 系列 HT30XC 计算机控制的热交换器模块装置 Computer Controlled Heat Exchanger Service Module 阐明液流之间的间接热传递原理测定能量平衡并通过流量和温度变化测量传热效率介绍几种热交换器之间的区别，并比较其操作和性能差别 HT10XC 计算机控制的热传递教学设备 Computer Controlled Heat Transfer Teaching Equipment 研究影响热传递
