双立杆脚手架施工方案
一.编制依据
1.施工图纸
图纸名称
图纸内容
设计单位
香格里拉花园三期36、37#楼
建施
结施.
江苏都市建筑设计研究院
2.主要规范、规程
序号
规范、规程名称
规范、规程编号
1
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2001
2
建筑施工高处作业安全技术规范
JGJ80-91
3
建筑施工安全检查标准
JGJ59-99
3.宿迁香格里拉花园三期36#、37#楼施工组织设计。
二.工程概况
序号
项 目
内 容
1
工程名称
宿迁香格里拉花园三期36、37#楼
2
工程地址
发展大道与汕头路交叉口
3
建设单位
宿迁吉隆宝房地产开发有限公司
4
设计单位
江苏都市建筑设计研究院有限公司
5
监理单位
淮安淮工监理有限公司
6
监督单位
宿迁市安全质量监督站
7
施工单位
江苏仪征建设工程有限公司
8
基本情况
工期
质量目标
天
优质结构、合格

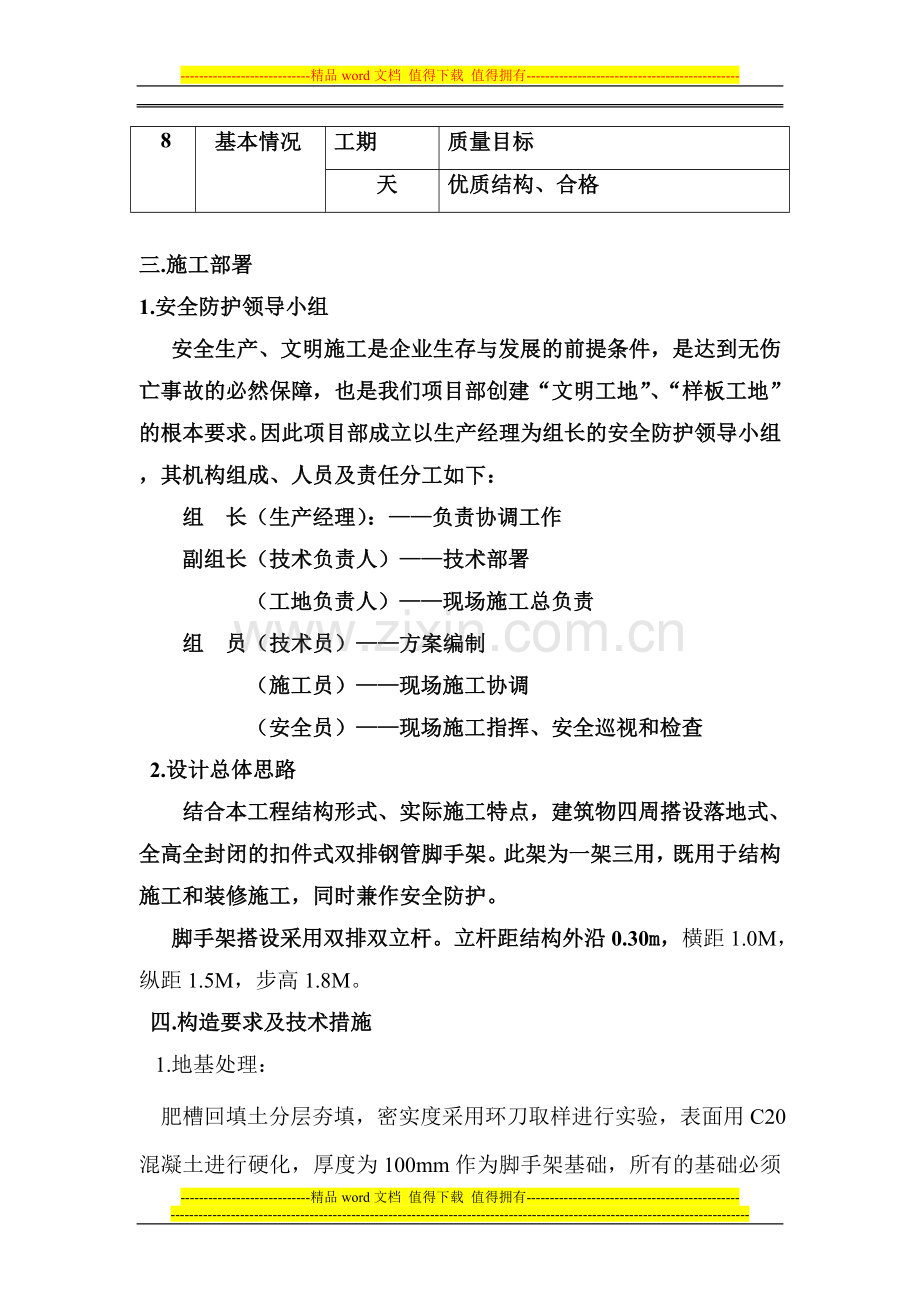

三.施工部署
1.安全防护领导小组
安全生产、文明施工是企业生存与发展的前提条件，是达到无伤亡事故的必然保障，也是我们项目部创建“文明工地”、“样板工地”的根本要求。因此项目部成立以生产经理为组长的安全防护领导小组
，其机构组成、人员及责任分工如下：
组 长（生产经理）：——负责协调工作
副组长（技术负责人）——技术部署
（工地负责人）——现场施工总负责
组 员（技术员）——方案编制
（施工员）——现场施工协调
（安全员）——现场施工指挥、安全巡视和检查
2.设计总体思路
结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
脚手架搭设采用双排双立杆。立杆距结构外沿0.30m，横距1.0M，纵距1.5M，步高1.8M。
四.构造要求及技术措施
1.地基处理：
肥槽回填土分层夯填，密实度采用环刀取样进行实验，表面用C20混凝土进行硬化，厚度为100mm作为脚手架基础，所有的基础必须平整，基础上、底座上设置垫板，其厚度不小于50mm。并在四周距脚手架外立杆50cm处设一浅排水沟。
2.立杆：
下部12M为双立杆，上部为单立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相临立杆接头避免出现在同步、同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。
3.大横杆：
大横杆置于小横杆之下，在立杆的内恻，用直角扣件与立杆扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相临接头水平距离不小于50cm，各接头距立杆的距离不大于50cm。
4.小横杆：
每一立杆与大横杆相交处（即主接点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆间距相同，且根据作业层脚手版搭设的需要，可在两立杆之间等间距增设1-2根小横杆，其最大间距不大于75cm。
小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立杆处相向布置。
5.纵、横向扫地杆：
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
6.剪刀撑：
本脚手架采用剪刀撑与横向斜撑相结合的方式，随立杆、纵、横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双立杆通长剪刀撑，单立杆部位采用单立杆通长剪刀撑。
剪刀撑每6步4跨设置一道，斜杆与地面的夹角在40º┄60º之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2—4个扣接点。所有固定点距主节点距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在25cm内
剪刀撑的杆件连接采用搭接，其搭接长度≥100cm，并用不少于1-2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥10cm。
横向斜撑搭设在主楼脚手架部位，在同节内由底至顶层呈“之”字型，在里、外排立杆之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。
7.脚手版：
脚手板采用1000mm×1800mm的竹笆，局部使用防滑板斜道，外侧设栏杆挡脚杆，竹木板挡脚板，满挂密目安全网。。
8．连墙件：
连墙件采用刚性连接，垂直间距为3.6 m、水平间距为3.3m。连墙杆用φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。
在结构每一层框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在顶板上两框架柱间中点处，距结构外皮1.5 m处预埋HRB335钢筋，用φ48×3.5的钢管与脚手架可靠拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙件。
连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10 cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。
9．防护措施：
脚步手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网。在架内高度3.6 m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。
作业层脚手架立杆于0.6 m及1.2 m处设有两道防护栏杆，底部侧面设18 cm高的挡脚步板。
10．脚手架出入口的构造
该出入口设在2-13轴2-1轴之间，挑空两根立杆、跨越三步三跨，大小为4.5 m×5.4 m（宽×高）。出入口处再搭设6.0 m×4.5m×6.0m（长×宽×高）的防护棚，上铺双层竹芭脚手板。
在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口1~2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空自制整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cmm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。
五．安全防护措施
1. 电梯井口设置不低于1.2m高的开启式防护门，用φ12的螺纹钢筋、按水平间距30cm、竖向间距40cm焊制而成，并在防护门上要刷漆、上锁、挂牌。
电梯井筒内每隔一层在入口处设置一个用φ25钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。
2. 结构临边防护措施
在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用φ48×3.5钢管。其高度不低于1.2m、立杆间距不大于2.5m、竖向.每隔0.6m设一道通长大横杆、每隔一根立杆设一道三脚架。
沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。
3. 楼梯间防护措施
楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设，侧边沿档梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。
4. 防雷避电措施
采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。
避雷针共设置4根避雷针，避雷针采用φ12镀锌钢筋制作，高度不小于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。
接地线采用40×4的镀锌扁钢，将立杆与整幢建筑物楼层内避雷系统连成一体。接地线的连接应保证接触牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈以防松动并保证接触面不小于10mm²。并将表面油漆及氧化层清除，露出金属光泽并涂以中性凡士林。
接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，位置不得选在人们经常走到的地方以避免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要示冲击电阻不大于10Ω。同时应注意检查与其他金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故。
六．脚手架的搭设及拆除施工工艺
1. 落地式钢管脚手架搭设施工工艺
落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载实验、材料配备→定位设置通长槽钢→纵向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙杆→铺脚手板→扎防护栏杆
扎安全网。
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并标出立杆位置。垫板应准确地放在定位线上，混凝土硬化及垫板必须铺放平稳，不得悬空；在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排架两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
其余组件的搭设要求参见构造要求。
2. 脚手架的拆除施工工艺
拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆）。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚步手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。
当脚手架拆至下部最后一根长钢管的高度（约6.5m）时，应先在适当位置搭临时抛撑加固，后拆连墙件。
七．劳动力及材料、机具配备
1. 劳动力配备：
工 种
人 数
任 务
架子工
25
负责架子搭设及拆除
测量放线工
2
负责脚手架垂直

2. 材料配备：
名 称
数 量
规 格
无缝钢管
m
φ48×3.5 mm
脚手板
m3
1000mm×1800mm
密目安全网
m2
1.8×6.0m
水平安全网
m2

直角扣件
个

旋转扣件
个

对接扣件
个

钢丝绳
85根
6×19、φ15.5
钢丝绳
16根
6×19、φ20.0
卡具
60个
GD21
卡具
60个
GD22
花篮螺栓
90个
M22
镀锌铁丝

3.机具配备：
名 称
数 量
备 注
架子扳手
30把
架子工搭设和拆除架子用
力矩扳手
2把
检查架子扣件拧紧力度是否达到要求
倒链
1把
调整架子水平弯曲度
八．质量保证体系：
1. 构配件允许偏差：
序号
项 目
允许偏差△〔mm〕
示意图
检查工具
1
无缝钢管尺寸
外径48mm
壁厚3.5mm

－0.5
－0.5

游标卡尺
2
钢管两端面切斜
偏差△

1.70

塞尺、拐角尺
3
钢管外表面锈蚀
深度
（△=△1+△2）

≤0.50

游标卡尺
4
立杆钢管弯曲
3m≤ι≤4m
3m≤ι≤4m

≤12
≤20

钢板尺
水平杆、斜杆的钢管
弯曲
ι≤6.5m

≤30

2. 脚手架搭设的允许偏差和检验方法:

项次

项目

技术要求

允许偏差△（mm）

示意图

检查方法与
工具

1

地基基础

表面

坚实平整

观察

排水

不积水

垫板

不晃动

底座

不滑动
不沉降

－10

项次

项目

技术要求

允许偏差△（mm）

示意图

检查方法与
工具

2
立杆垂直度
最后验收垂直度

一

±

图略详见JGJ130-2001(2002版)P41~42表8.2.4

用经纬仪或吊线和卷尺
下列脚手架允许水平偏差(mm）
搭设中检查偏差的高度(m）
总高度
50 m
40 m
20m
H=2
H=10
H=20
H=30
H=40
H=50
±7
±20
±40
±60
±80
±100
±7
±25
±50
±75
±100

±7
±50
±100

中间档次用插入法

3
间距
步距
纵距
横距

一
±20
±50
±20

一

钢板尺

4
纵向水平杆高差

一根杆的两端

一

±20

图略,详见JGJ130-2001(2002版)P41~42表8.2.4

水平仪或水平尺
同跨内两根纵向水平杆高差

一

±10

图略,详见JGJ130-2001(2002版)P41~42表8.2.4

5

双排脚手架横向水平杆外伸长度偏差

外伸
500 mm

-50

一

钢板尺

3. 扣件拧紧抽样检查数目及质量判定标准
项次
检查项目
安装扣件数量
(个)
抽检数量
(个)
允许的不
合格数
1
连接立杆与纵(横)向水平或剪刀撑的扣件;接长立杆、纵向水平杆或剪刀撑的扣件
1201~3200
50
5
2
连接横向水平杆与纵向水平杆的扣件（非主节点处）
1201~3200
50
10

九．安全施工技术措施
1. 材质及其使用的安全技术措施
1.1 扣件的紧固程度应在40~50N·m，并不大于65N·m，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。
★对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
1.2 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
1.3 钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
1.4 外脚手架严禁钢竹混搭，禁止扣件、绳索、铁丝、竹芭、塑料混用。
1.5 严禁将外径48mm与51mm的钢管混合使用。
2. 脚手架搭设的安全技术措施
2.1 脚手架的基础必须经过硬化处理满足承载力要求,做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。
2.2 搭设过程中划出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。
2.3 开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。
2.4 脚手架及时与结构拉结或采用临时支撑，以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。
2.5 脚手架必须配合施工进度搭设,一次搭设高度不得超过相邻连墙件以上两步。
2.6 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。
2.7 外脚手架的卸荷严格采用了φ15.5的钢丝绳通过梁上对拉螺栓孔与脚手架连接，严禁私自拆改。
3.脚手架上施工作业的安全技术措施
3.1 结构外脚手架每支搭一层，支搭完毕后, 经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
3.2 严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2 ，确保较大安全储备。
3.3 结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。
3.4 当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
3.5 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
3.6 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4. 脚手架拆除的安全技术措施
4.1 拆架前，全面检查待拆脚手架，根据检查结果，拟定出作业计划，报请批准，进行技术交底后才准工作。
4.2 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。
4.3 拆架时应划分作业区，周围设绳绑围栏或竖立警戒线标志，地面应设专人指挥，禁止非作业人员进入。
4.4 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
4.5 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
4.6 每天拆架下班时，不应留下隐患部位。
4.7 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
4.8 所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
4.9 所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
4.10 拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
十．文明施工要求
根据脚手架施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到如下：
1.进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
2.进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
3.严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
4.脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
5.上架子作业人员上下均应走人行梯道、不准攀爬架子。
6.护身栏、脚手板、挡脚板、密目安全网等影响作业班组施工时，如需拆改时，应由架子工来完成，任何人不得任意拆改。
7.脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后由架子工操作。
8.不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。
9.不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
10.在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。
11.拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
12.脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决。
13.要保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
14.施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。
15.使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
16.脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领退料手续。
17.施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。
18.运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
19.六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫，并要采取防滑措施。
十一、脚手架设计
1、计算说明：
1.1脚手架设计按搭设高度验算，风荷载对高层建筑施工用外脚手架的影响，可将脚手架视作为以连接点为支座的连续梁，只要脚手架与建物的连接点能起到支座作用，则风荷载引起的弯矩是很小的，根据有关资料提供的数据，在标准风荷作用下脚手架杆件内产生的应力，远未达到杆件允许应力的1/100，故风荷载对脚手架的影响极小，一般可忽略不计。
雪荷载对脚手架的影响也很小，因为脚手架的积雪面积不大，故雪荷载对脚手架的影响亦可忽略不计。
所以不验算风荷载作用下的脚手架稳定性验算。
1.2.搭设总高度为39m ，内立杆离墙面300mm ，横距1.0m ，纵距1.5m ，步高1.8m ，连墙杆上下间距为3.6m ，水平间距为3.3m 。
1.3.施工荷载按二层同步施工，脚手架性质为装饰脚手架，施工荷载按2×2.01KN/M2取定。
1.4.下部12M为双立杆，上部为单立杆。
1.5.立杆基础采用C10砼，地面上铺10#槽钢作垫板。
2、计算依据
2.1.《建筑结构荷载规范》（GBJ9—87）
2.2.《钢结构设计规范》（GBJ17—88）
2.3.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）
2.4.《建筑施工安全检查标准》（JGJ59—99）
3、荷载计算
3.1.荷载取值
钢管为E48x3.5，焊接钢管Q235—A级，则钢管自重为38.4N/M，扣件为18N/个，脚手片350N/M2，施工均布活荷载4KN/M2，安全网10 N /M2，
3.2.每个步距（1.8米）纵距1.5M范围内脚手架荷载。
立杆：单杆：1.8x38.4=69.12N
双杆：69.12x2=138.24N
大横杆：1.5x2x38.4=115.2N
小横杆：0.8x38.4=30.72N
扣件：4x18=72N
脚手片：1.5x0.5x350=262.5N
安全网：1.8x1.5x10=27N
剪刀撑：1.5x2½x38.4=81.45N
栏杆（包括踢脚板及二只扣件）：
1.5x140+2x18=246N
脚手架底部立杆承受自重
内立杆：P内ˊ=69.12x28.2+138.24x18+26x115.2+30.72+72+262.5）
=16.93KN
P外ˊ=69.12x28.2+138.24x18+（115.2+30.72+72+262.5+27
+81.45+246）x26=24.272KN
3.3.施工荷载
考虑二排同时施工
内排立杆： P内״=0.65x1.5x2000x2=3900N
外排立杆：P外״=0.35x1.5x2000x2=2100N
3.4.每根立杆承受的全部荷载
NA1=1.2 P外ˊ+1.4P外״=1.2x24.27+1.4x2.1=32.07KN
NA2=1.2 P内ˊ+1.4P内״=1.2x16.93+1.4x3.9=25.77KN
由于外立杆力大于内立杆，取外立杆验算。
4、验算
4.1.纵横向水平杆及硬拉结按JGJ130-2001规范要求设置，其强度及挠度不作验算。
4.2.立杆计算：
立杆计算长度：lo=kµh=1.155x1.6x1.8=3.326M
λ=lo/i=3.326/0.0158=210.51
查表得：φ=0.159
立杆稳定性：
N/φA=32.066x103/0.159x4.89x103=148.35N/MM2〈f=205 N/MM2
满足
立杆地基承载力验算：
P=N/A=32.066/1.8x0.15=1.43x106N/M2
fg=Kc·fK=0.4x20x106=8x106 N/M2
P〈 fg 满足
。

江苏仪征建设工程有限公司
香格里拉花园项目部
