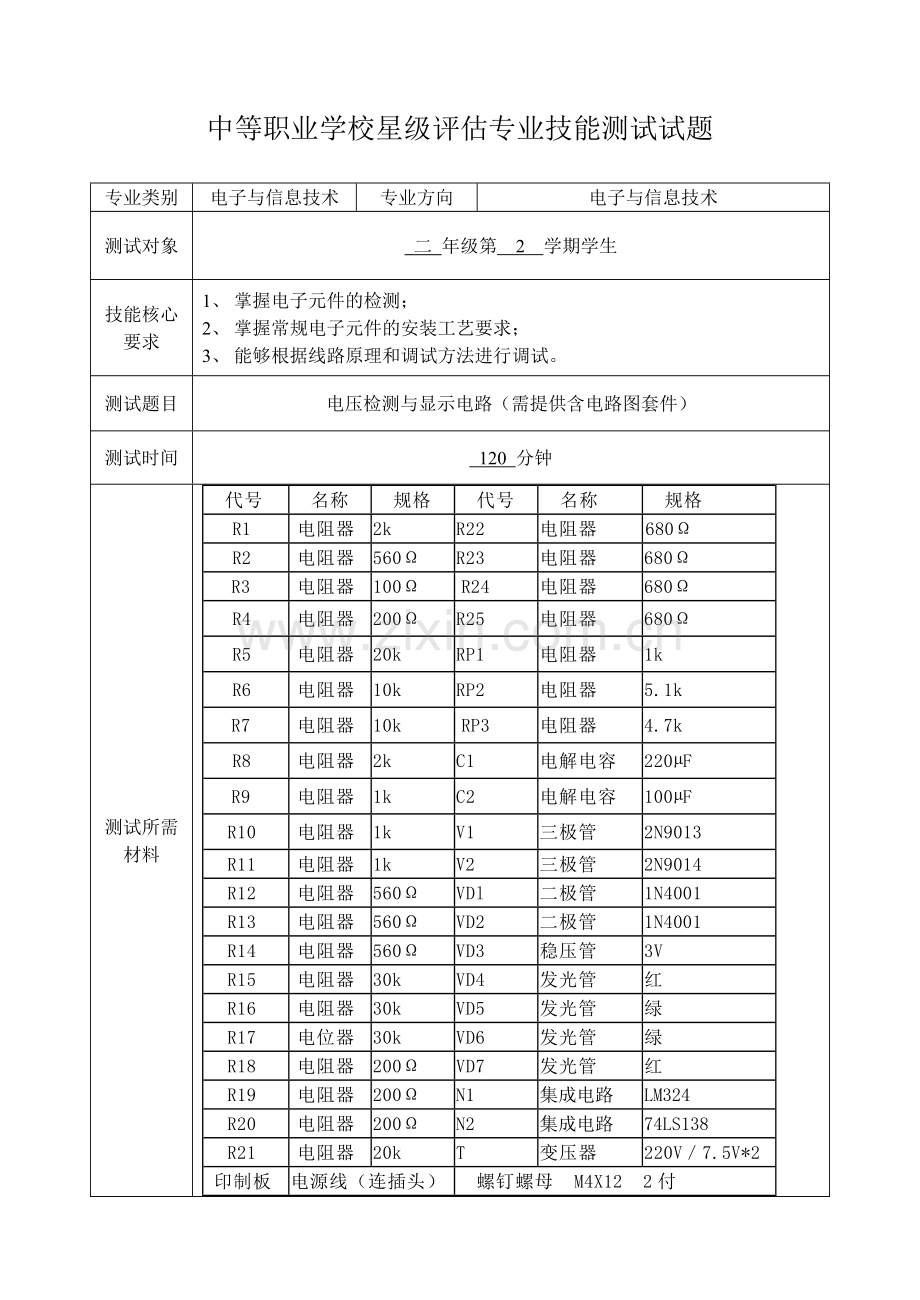

中等职业学校星级评估专业技能测试试题

专业类别
电子与信息技术
专业方向
电子与信息技术
测试对象
二 年级第 2 学期学生
技能核心要求
1、 掌握电子元件的检测；
2、 掌握常规电子元件的安装工艺要求；
3、 能够根据线路原理和调试方法进行调试。
测试题目
电压检测与显示电路（需提供含电路图套件）
测试时间
120 分钟
测试所需材料
代号
名称
规格
代号
名称
规格
R1
电阻器
2k
R22
电阻器
680Ω
R2
电阻器
560Ω
R23
电阻器
680Ω
R3
电阻器
100Ω
R24
电阻器
680Ω
R4
电阻器
200Ω
R25
电阻器
680Ω
R5
电阻器
20k
RP1
电阻器
1k
R6
电阻器
10k
RP2
电阻器
5.1k
R7
电阻器
10k
RP3
电阻器
4.7k
R8
电阻器
2k
C1
电解电容
220µF
R9
电阻器
1k
C2
电解电容
100µF
R10
电阻器
1k
V1
三极管
2N9013
R11
电阻器
1k
V2
三极管
2N9014
R12
电阻器
560Ω
VDl
二极管
1N4001
R13
电阻器
560Ω
VD2
二极管
1N4001
R14
电阻器
560Ω
VD3
稳压管
3V
R15
电阻器
30k
VD4
发光管
红
R16
电阻器
30k
VD5
发光管
绿
R17
电位器
30k
VD6
发光管
绿
R18
电阻器
200Ω
VD7
发光管
红
R19
电阻器
200Ω
N1
集成电路
LM324
R20
电阻器
200Ω
N2
集成电路
74LS138
R21
电阻器
20k
T
变压器
220V／7.5V*2
印制板
电源线（连插头）
螺钉螺母 M4X12 2付

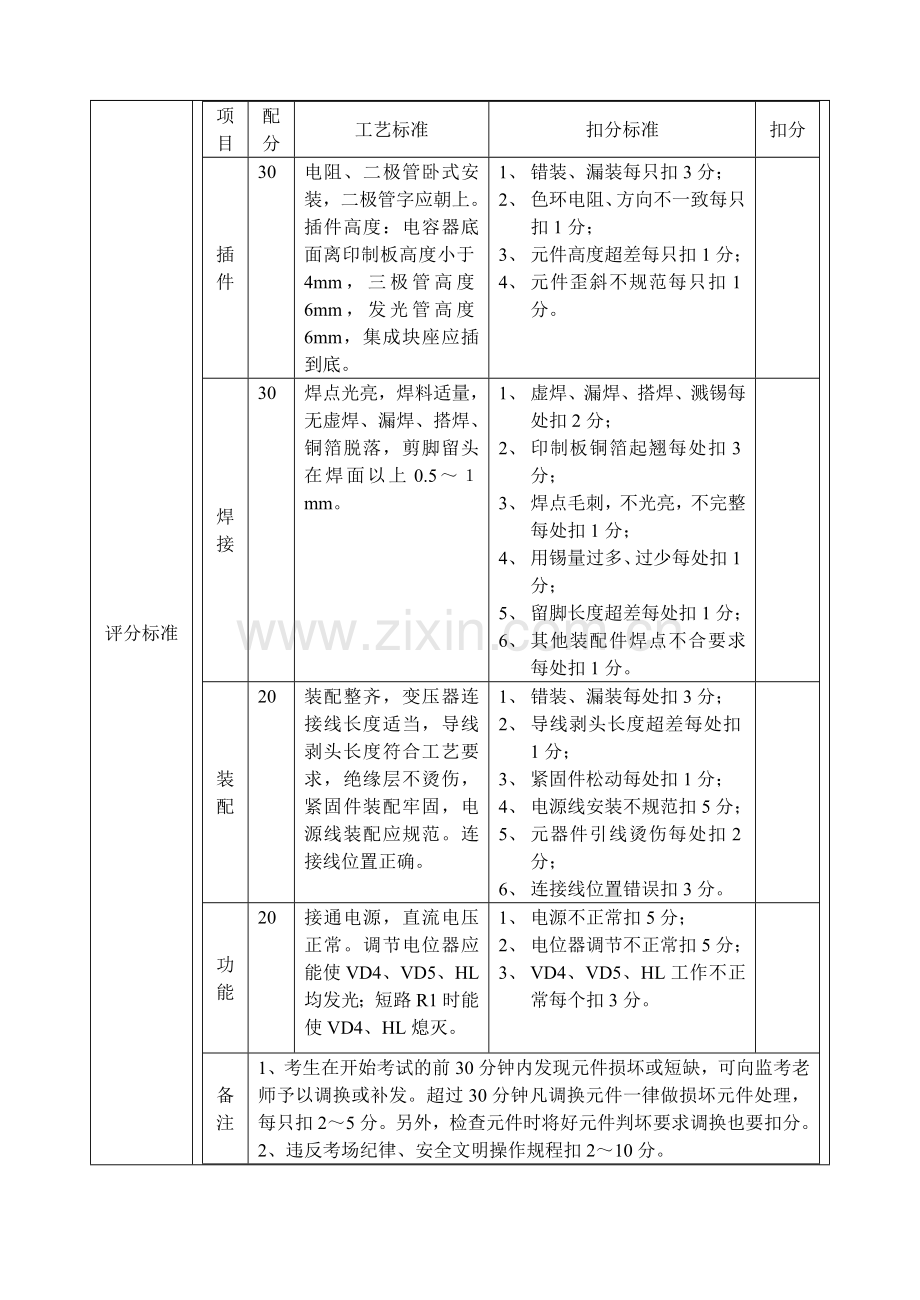

评分标准
项目
配分
工艺标准
扣分标准
扣分
插件
30
电阻、二极管卧式安装，二极管字应朝上。插件高度：电容器底面离印制板高度小于4mm，三极管高度6mm，发光管高度6mm，集成块座应插到底。
1、 错装、漏装每只扣3分；
2、 色环电阻、方向不一致每只扣1分；
3、 元件高度超差每只扣1分；
4、 元件歪斜不规范每只扣1分。

焊接
30
焊点光亮，焊料适量，无虚焊、漏焊、搭焊、铜箔脱落，剪脚留头在焊面以上0.5～１mm。
1、 虚焊、漏焊、搭焊、溅锡每处扣2分；
2、 印制板铜箔起翘每处扣3分；
3、 焊点毛刺，不光亮，不完整每处扣1分；
4、 用锡量过多、过少每处扣1分；
5、 留脚长度超差每处扣1分；
6、 其他装配件焊点不合要求每处扣1分。

装配
20
装配整齐，变压器连接线长度适当，导线剥头长度符合工艺要求，绝缘层不烫伤，紧固件装配牢固，电源线装配应规范。连接线位置正确。
1、 错装、漏装每处扣3分；
2、 导线剥头长度超差每处扣1分；
3、 紧固件松动每处扣1分；
4、 电源线安装不规范扣5分；
5、 元器件引线烫伤每处扣2分；
6、 连接线位置错误扣3分。

功能
20
接通电源，直流电压正常。调节电位器应能使VD4、VD5、HL均发光；短路R1时能使VD4、HL熄灭。
1、 电源不正常扣5分；
2、 电位器调节不正常扣5分；
3、 VD4、VD5、HL工作不正常每个扣3分。

备注
1、考生在开始考试的前30分钟内发现元件损坏或短缺，可向监考老师予以调换或补发。超过30分钟凡调换元件一律做损坏元件处理，每只扣2～5分。另外，检查元件时将好元件判坏要求调换也要扣分。
2、违反考场纪律、安全文明操作规程扣2～10分。
