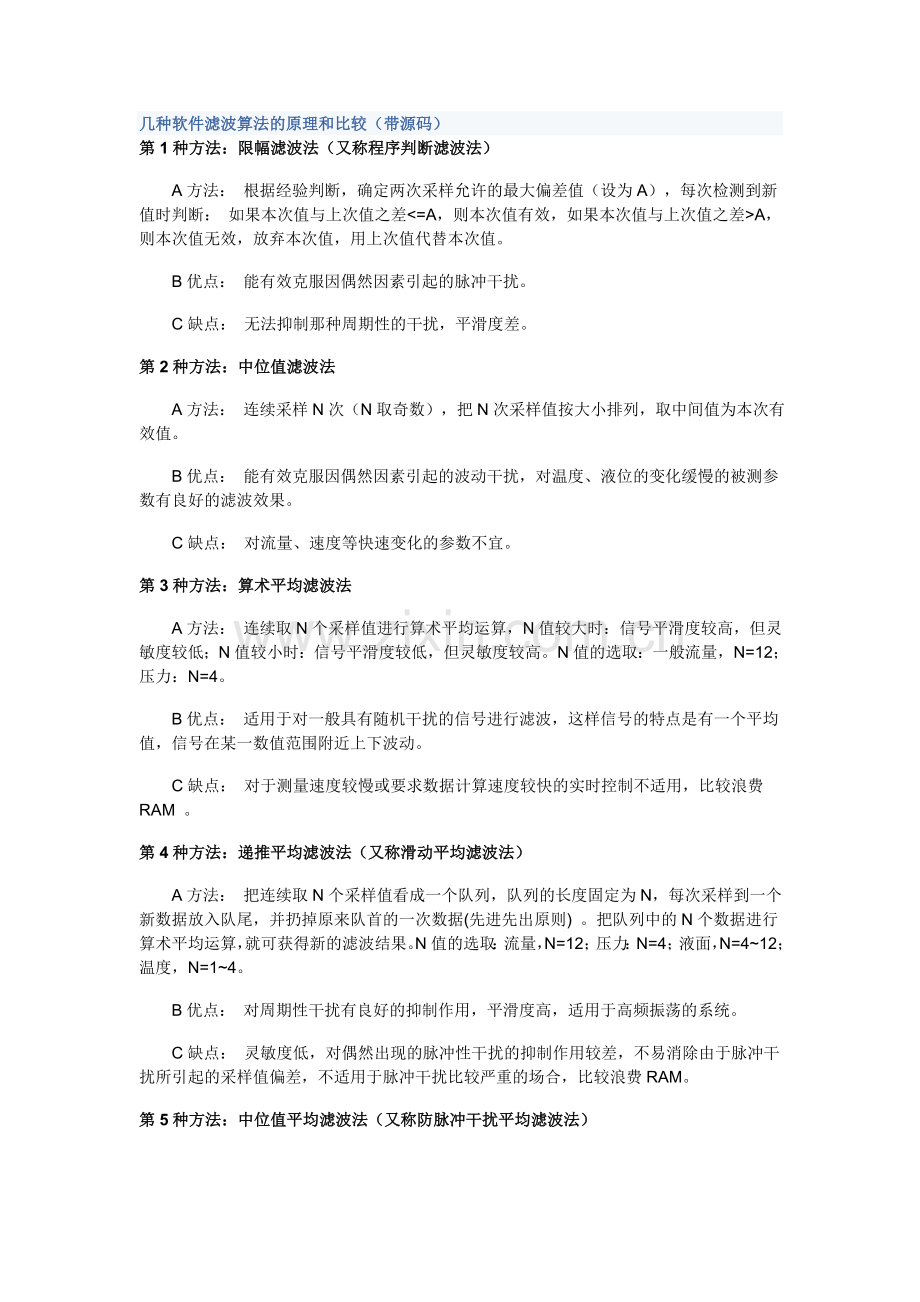

几种软件滤波算法的原理和比较（带源码）
第1种方法：限幅滤波法（又称程序判断滤波法）
　　A方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A），每次检测到新值时判断： 如果本次值与上次值之差<=A，则本次值有效，如果本次值与上次值之差>A，则本次值无效，放弃本次值，用上次值代替本次值。
　　B优点： 能有效克服因偶然因素引起的脉冲干扰。
　　C缺点： 无法抑制那种周期性的干扰，平滑度差。
第2种方法：中位值滤波法
　　A方法： 连续采样N次（N取奇数），把N次采样值按大小排列，取中间值为本次有效值。
　　B优点： 能有效克服因偶然因素引起的波动干扰，对温度、液位的变化缓慢的被测参数有良好的滤波效果。
　　C缺点： 对流量、速度等快速变化的参数不宜。
第3种方法：算术平均滤波法
　　A方法： 连续取N个采样值进行算术平均运算，N值较大时：信号平滑度较高，但灵敏度较低；N值较小时：信号平滑度较低，但灵敏度较高。N值的选取：一般流量，N=12；压力：N=4。
　　B优点： 适用于对一般具有随机干扰的信号进行滤波，这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动。
　　C缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用，比较浪费RAM 。
第4种方法：递推平均滤波法（又称滑动平均滤波法）
　　A方法： 把连续取N个采样值看成一个队列，队列的长度固定为N，每次采样到一个新数据放入队尾，并扔掉原来队首的一次数据(先进先出原则) 。把队列中的N个数据进行算术平均运算，就可获得新的滤波结果。N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4。
　　B优点： 对周期性干扰有良好的抑制作用，平滑度高，适用于高频振荡的系统。
　　C缺点： 灵敏度低，对偶然出现的脉冲性干扰的抑制作用较差，不易消除由于脉冲干扰所引起的采样值偏差，不适用于脉冲干扰比较严重的场合，比较浪费RAM。

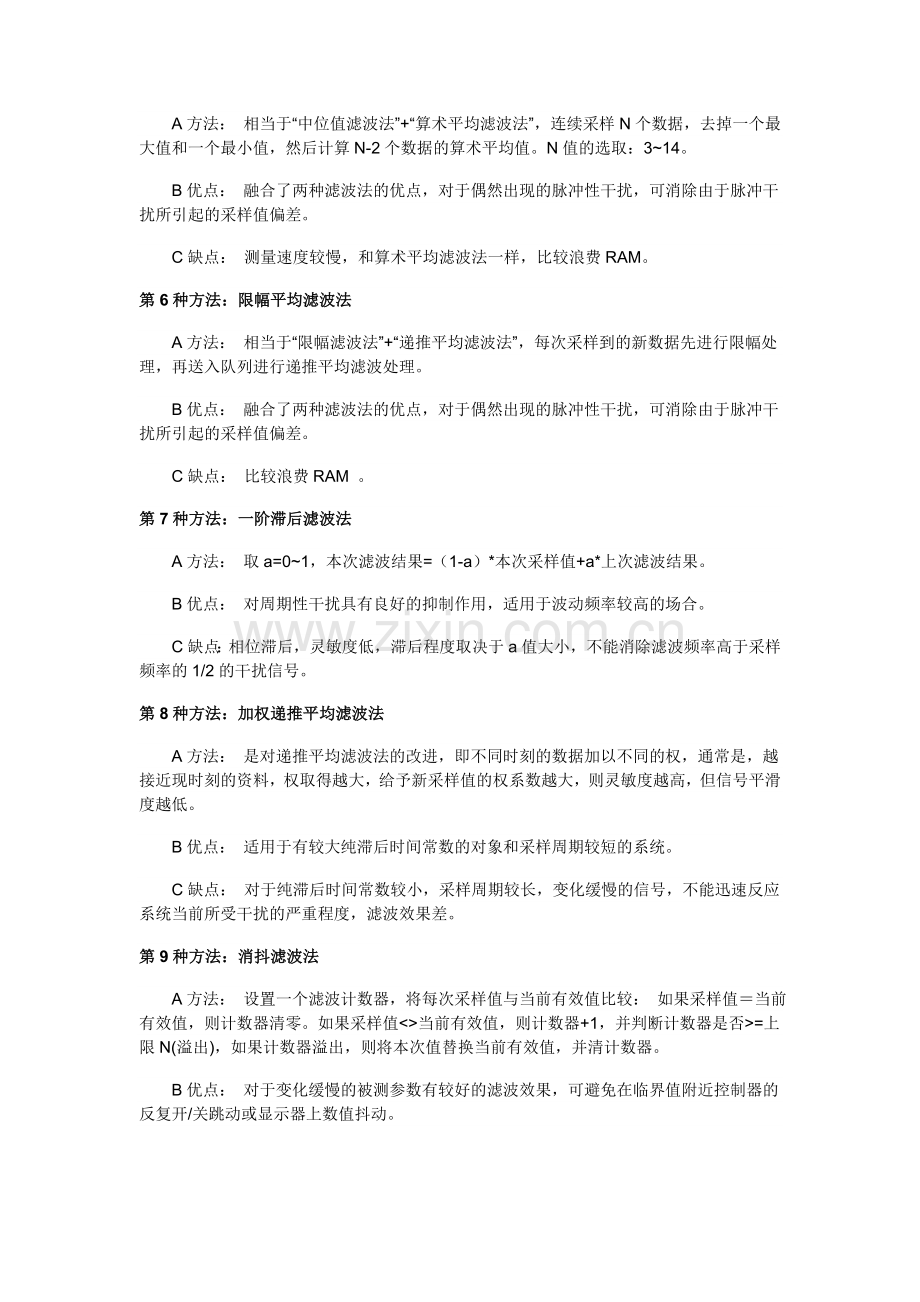

第5种方法：中位值平均滤波法（又称防脉冲干扰平均滤波法）
　　A方法： 相当于“中位值滤波法”+“算术平均滤波法”，连续采样N个数据，去掉一个最大值和一个最小值，然后计算N-2个数据的算术平均值。N值的选取：3~14。
　　B优点： 融合了两种滤波法的优点，对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差。
　　C缺点： 测量速度较慢，和算术平均滤波法一样，比较浪费RAM。
第6种方法：限幅平均滤波法
　　A方法： 相当于“限幅滤波法”+“递推平均滤波法”，每次采样到的新数据先进行限幅处理，再送入队列进行递推平均滤波处理。
　　B优点： 融合了两种滤波法的优点，对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差。
　　C缺点： 比较浪费RAM 。
第7种方法：一阶滞后滤波法
　　A方法： 取a=0~1，本次滤波结果=（1-a）*本次采样值+a*上次滤波结果。
　　B优点： 对周期性干扰具有良好的抑制作用，适用于波动频率较高的场合。
　　C缺点：相位滞后，灵敏度低，滞后程度取决于a值大小，不能消除滤波频率高于采样频率的1/2的干扰信号。
第8种方法：加权递推平均滤波法
　　A方法： 是对递推平均滤波法的改进，即不同时刻的数据加以不同的权，通常是，越接近现时刻的资料，权取得越大，给予新采样值的权系数越大，则灵敏度越高，但信号平滑度越低。
　　B优点： 适用于有较大纯滞后时间常数的对象和采样周期较短的系统。
　　C缺点： 对于纯滞后时间常数较小，采样周期较长，变化缓慢的信号，不能迅速反应系统当前所受干扰的严重程度，滤波效果差。
第9种方法：消抖滤波法
　　A方法： 设置一个滤波计数器，将每次采样值与当前有效值比较： 如果采样值＝当前有效值，则计数器清零。如果采样值<>当前有效值，则计数器+1，并判断计数器是否>=上限N(溢出)，如果计数器溢出，则将本次值替换当前有效值，并清计数器。
　　B优点： 对于变化缓慢的被测参数有较好的滤波效果，可避免在临界值附近控制器的反复开/关跳动或显示器上数值抖动。
　　C缺点： 对于快速变化的参数不宜，如果在计数器溢出的那一次采样到的值恰好是干扰值，则会将干扰值当作有效值导入系统。
第10种方法：限幅消抖滤波法
　　A方法： 相当于“限幅滤波法”+“消抖滤波法”，先限幅后消抖。
　　B优点： 继承了“限幅”和“消抖”的优点，改进了“消抖滤波法”中的某些缺陷，避免将干扰值导入系统。
　　C缺点： 对于快速变化的参数不宜。
第11种方法：IIR 数字滤波器
　　A方法： 确定信号带宽， 滤之。 Y(n) = a1*Y(n-1) + a2*Y(n-2) + ... + ak*Y(n-k) + b0*X(n) + b1*X(n-1) + b2*X(n-2) + ... + bk*X(n-k)。
　　B优点： 高通，低通，带通，带阻任意。设计简单(用matlab）。
　　C缺点： 运算量大。
部分程序：
1、限副滤波
/* A值可根据实际情况调整
value为有效值，new_value为当前采样值
滤波程序返回有效的实际值 */
#define A 10
char value;
char filter()
{
char new_value;
new_value = get_ad();
if ( ( new_value - value > A ) || ( value - new_value > A )
return value;
return new_value;
}
2、中位值滤波法
/* N值可根据实际情况调整
排序采用冒泡法*/
#define N 11
char filter()
{
char value_buf[N];
char count,i,j,temp;
for ( count=0;count<N;count++)
{
   value_buf[count] = get_ad();
   delay();
}
for (j=0;j<N-1;j++)
{
   for (i=0;i<N-j;i++)
   {
    if ( value_buf>value_buf[i+1] )
    {
     temp = value_buf;
     value_buf = value_buf[i+1];
     value_buf[i+1] = temp;
    }
   }
}
return value_buf[(N-1)/2];
}
3、算术平均滤波法
/*
*/
#define N 12
char filter()
{
int sum = 0;
for ( count=0;count<N;count++)
{
   sum + = get_ad();
   delay();
}
return (char)(sum/N);
}
4、递推平均滤波法（又称滑动平均滤波法）
/*
*/
#define N 12
char value_buf[N];
char i=0;
char filter()
{
char count;
int sum=0;
value_buf[i++] = get_ad();
if ( i == N ) i = 0;
for ( count=0;count<N,count++)
sum = value_buf[count];
return (char)(sum/N);
}
5、中位值平均滤波法（又称防脉冲干扰平均滤波法）
/*
*/
#define N 12
char filter()
{
char count,i,j;
char value_buf[N];
int sum=0;
for (count=0;count<N;count++)
{
   value_buf[count] = get_ad();
   delay();
}
for (j=0;j<N-1;j++)
{
   for (i=0;i<N-j;i++)
   {
    if ( value_buf>value_buf[i+1] )
    {
     temp = value_buf;
     value_buf = value_buf[i+1];
     value_buf[i+1] = temp;
    }
   }
}
for(count=1;count<N-1;count++)
sum += value[count];
return (char)(sum/(N-2));
}
6、限幅平均滤波法
/*
*/
略 参考子程序1、3

7、一阶滞后滤波法
/* 为加快程序处理速度假定基数为100，a=0~100 */
#define a 50
char value;
char filter()
{
char new_value;
new_value = get_ad();
return (100-a)*value + a*new_value;
}

8、加权递推平均滤波法
/* coe数组为加权系数表，存在程序存储区。*/
#define N 12
char code coe[N] = {1,2,3,4,5,6,7,8,9,10,11,12};
char code sum_coe = 1+2+3+4+5+6+7+8+9+10+11+12;
char filter()
{
char count;
char value_buf[N];
int sum=0;
for (count=0,count<N;count++)
{
   value_buf[count] = get_ad();
   delay();
}
for (count=0,count<N;count++)
sum += value_buf[count]*coe[count];
return (char)(sum/sum_coe);
}

9、消抖滤波法
#define N 12
char filter()
{
char count=0;
char new_value;
new_value = get_ad();
while (value !=new_value);
{
   count++;
   if (count>=N) return new_value;
   delay();
   new_value = get_ad();
}
return value;
}
10、限幅消抖滤波法
/*
*/
略 参考子程序1、9
