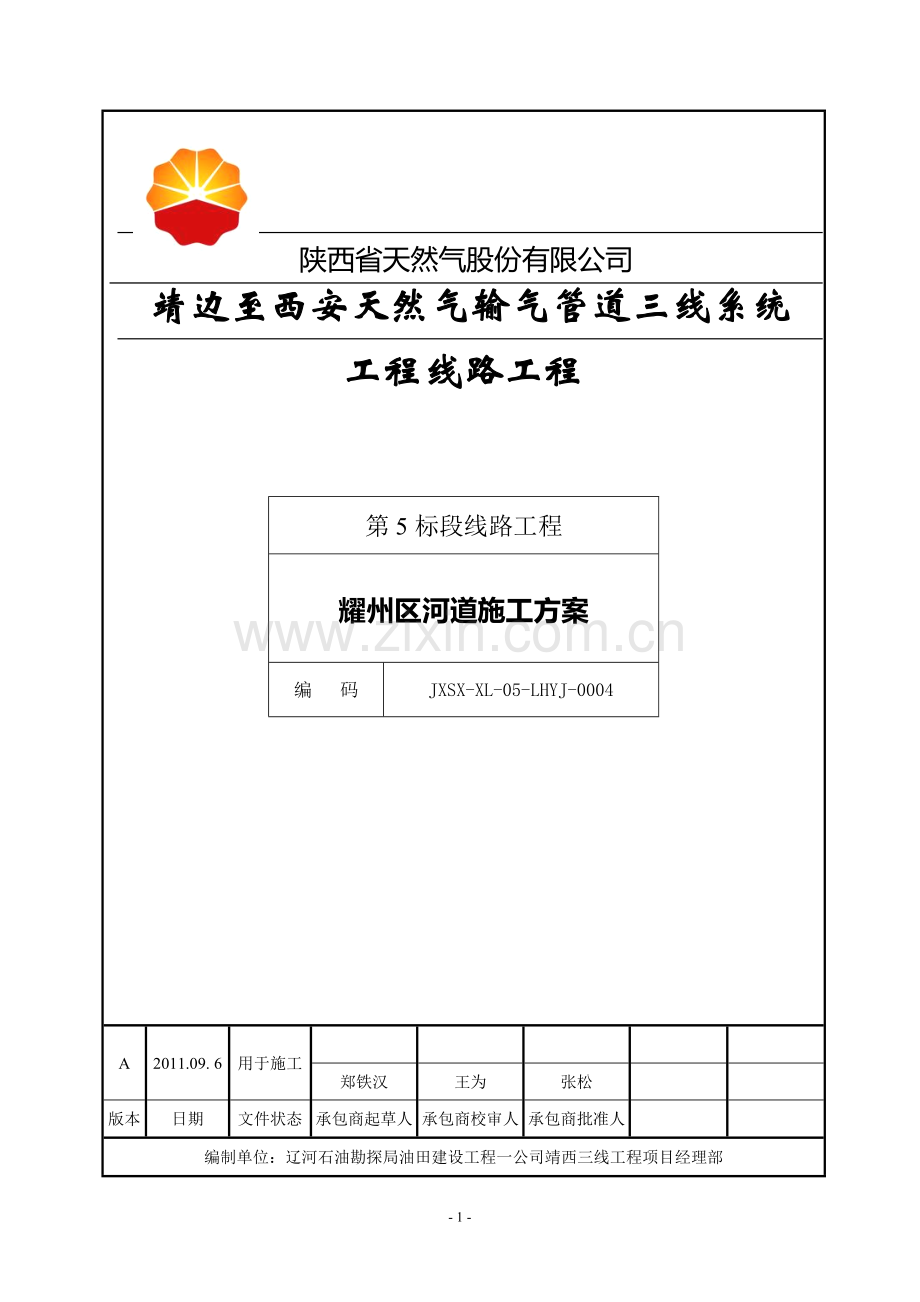

耀州区河道施工方案.doc

陕西省天然气股份有限公司
靖边至西安天然气输气管道三线系统
工程线路工程

第5标段线路工程
耀州区河道施工方案
编 码
JXSX-XL-05-LHYJ-0004

A
2011.09. 6
用于施工

郑铁汉
王为
张松

版本
日期
文件状态
承包商起草人
承包商校审人
承包商批准人

编制单位：辽河石油勘探局油田建设工程一公司靖西三线工程项目经理部

- 9 -
目 录
1.0 河流穿越施工方案 1
1.1 直接开挖法 1
1.2 围堰倒流法 1
2.0 环保措施 4
3.0 河谷管道施工安全措施 5

河流穿越施工方案
1.0 河流穿越施工方案
耀州区境内靖西三线工程管道穿越沮河、桃沟合计31次。对于季节性河流可选择在枯水期直接开挖方法，丰水期采用围堰倒流法。
1.1 直接开挖法
季节性河流在枯水季节时，采用直接开挖法施工，施工时除了不用筑坝导流以外，其它各个工序与围堰导流法均相同，见围堰导流法。
1.2 围堰倒流法
1.2.1 施工程序
施工准备
导流筑坝
测量放线
管沟开挖
穿越段预制、检验、补口
管段下沟
管沟回填
护岸砌筑
三桩埋设
地貌恢复
试压清扫
稳管

1.2.2 测量放线
1、 测量放线时，应根据本穿越施工图纸设计的穿越控制桩及线路定位桩坐标点，采用测量仪器引出相对坐标点和标高，放出管沟中心线、沟宽位置。
2、 针对设计不同的稳管段、弯头处及护岸堡坎处，进行放线并作出标记。同时，应根据施工方案确定的围堰堰体及组焊场地的位置、几何尺寸和施工场地平面布置，一并放线标记。
3、 在控制桩测量放线验收合格后，采取措施对测量控制桩进行全过程保护。
4、 与沿线地方部门协调和变更：放线过程中，应与有关部门联系，取得管线穿越乡村土路、地面及地下障碍物、林区、经济作物区等的通过权。必要时可与地方各有关部门和人员联系，共同看线，现场确认。
5、 移桩：在划线完毕后，清扫施工作业带时应保留控制桩在原位，如果桩位难以保留，应将管线桩平行移动至堆土一侧的占地边界线以内，距边界线0.2m。移桩的位置应垂直于管道中心线且至中心线的距离相等，并在焊接一侧施工作业带边缘加设一桩位，三桩位在一条直线上。
1.2.3 作业带清理
河流穿越段作业带清理时，利用挖掘机和人工配合完成。作业带宽度根据穿越段管沟开挖深度及施工放坡确定。河流穿越的作业带宽度均按40m考虑。
先清理主河道两侧河边滩地，对作业带内的障碍物进行清除，对需要进行推平挖填的地段，用挖掘机进行推、填，在作业带清理的同时，一并修筑作业带内施工作业通道。
1.2.4 围堰导流
1、 围堰取用原河床表层土，迎水面铺一层塑料布并用袋装土压盖，形成一道阻水层。上游围堰距穿越轴线30m，下游围堰距穿越轴线20m。下图为围堰导流示意图，红色区域为第一阶段围堰区域，第一阶段围堰尽可能宽一些，一般为河床宽度的70％以上。第二阶段围堰为蓝色区域，第二阶段围堰与第一次围堰重合区域宽度为30m。
第一阶段围堰
第二阶段围堰
河堤
穿越轴线
穿越起点
70％L

2、 上游重力堰采用推土机分层进行碾压密实，顶部宽度按3.0m考虑，其边坡迎水面为i－1＝1：2.0、背水面为i－2＝1：1.5，堰体高度定为2.0m。
3、 纵向堰体顶宽3.0m，高2.0m，放坡同上。
4、 下游人工堰体高1.0m，顶部宽度按1.0m考虑，两侧放坡均为i＝1：1.0。
5、 堰体具体施工方法
顶宽a
堰体高度H
堰体底宽b
坡度i1

迎水面
坡度i2

堰 体 结 构 施 工 示 意 图
围堰前应定位堰体，采取挖掘机清除表层沙层，将堰体置于下部砂卵石层内0.5m，河流上游应设置重力堰、下游设置人工堰、中部设置纵堰，主要堆料采用推土机或挖掘机就地取用卵砾石砌材并压实，堰体外侧迎水面应采用草袋装黏土维护，同时辅以土工布和彩条布内衬防渗。对于上游迎水面横向重力堰，可局部采取抛石护脚以保持堰体的稳定性。具体施工详见下图。

1.2.5 分层开挖管沟
第一层作业面开挖深度为H1（3～5m），挖方向上游方向堆放。第二层开挖深度为H2（2～3m），在第一层作业面基础上留2.5m宽机械倒土平台。管沟在第二层作业面基础上开挖，管沟底部间隔50m开挖一处集水坑（1m×1m×1m），放置两个6寸潜水泵，向下游导水，安排专人24小时看守。分层开挖断面如下。
H1
H2
H3
2.5m
木桩

4m

机械作业层

斜坡支撑示意图

倒土台

管墩
头屯河

头屯河

土堆

1.2.6 管沟降水
由于稳定水位比较高，管沟挖深在河床那均大于5m，考虑地层中含卵石层，渗流严重，管沟开挖时考虑降水；根据地质条件，开挖地层以泥质粉砂岩和卵石层为主，可采用机泵明排方式，机泵数量根据管沟内涌水量确定。
积水坑
管沟
管沟明沟集水坑排水施工示意图
排水沟

1.2.7 管线安装
1、 管线焊接方式为沟下半自动焊接。
2、 大中型河流穿越段管道环焊缝均进行100％射线探伤和100％超声波探伤。
3、 大中型河流穿越段单独进行试压。
1.2.8 管线稳管
按设计要求进行稳管，稳管方式包括混凝土连续覆盖和压重块稳管，稳管前均进行电火花检漏，并按要求包裹胶皮保护。
1.2.9 管沟回填、恢复地貌
管沟回填前抽干管沟内的积水。穿越段管道周围先采用土工布袋进行包裹回填，然后采用原状土回填，并且夯实。河槽段回填土必须风采夯实。施工完毕后，清理河床内多余土方，恢复地貌。
2.0 环保措施
1、 施工时由专人负责巡视河流流量变化和拦水坝的情况。
2、 施工现场准备一定数量的木桩、袋装土等应急物资。
3、 尽量利用枯水期施工。再施工时，与气象、水文部门保持经常的联系，雨季施工要采取防洪措施。
4、 施工期间应保护施工现场周围的生态环境，工程完成后应立即拆除临时设施。水工保护和地貌恢复按设计进行。
3.0 河谷管道施工安全措施
1、 河流穿越前，应制定详细的施工方案和安全防范措施，向河道管理部门递交施工申请报告，取得其同意后方可进行施工。
2、 利用枯水期，集中力量进行河谷管道施工。先安排河床部分的管道施工，后进行台地管道施工。
3、 河谷地段施工前，认真调查当地水文气象特点，通过对当地水利部门和当地老乡的了解，掌握河流特点；与当地气象部门保持密切联系，了解季节性气象特征，并要求提供至少3天的天气预报服务，每天通过传真送到项目部并转送各施工机组，为施工安排提供依据。
4、 每个施工机组安排2～4人负责上游汛情检测，上游施工机组与下游施工机组保持通讯联络，及时通报上游水情。
5、 堆管场选择在台地上，施工机具尽量在台地上行走。
6、 施工时注意防汛防洪，每天收工前将施工设备和材料存放在高处，以免山洪爆发时造成损坏。
7、 施工便道修筑和作业带清理时，预先考虑泄洪渠道，必要时，通过河流改道，将水流引向远离管道施工作业带。便道高于河床400~500mm，经过泄洪道时，采用涵管便桥通过。
8、 合理安排当天的施工任务，一般采用边组对便布管，不得提前布管。当天的施工任务当天完成，管段采用防水的快装盲板封堵。
9、 管沟开挖与焊接机组保持较短的距离，一般不超过500m。管道检测补口、管沟检查验收合格后，立即组织下沟和稳管，预留头处管口用盲板封焊，防止水害。
10、 雨天和雨后施工时，按照安全防护措施对施工便道和作业带进行检查。
11、 对实行沟下焊的机组采取开挖和焊接同步的方式，合理组织，加快施工进度，及时组织下沟回填。
12、 对扫线造成的水道堵塞之处，进行检查清理，维持原水系流向。
13、 对施工人员按时清点，外出人员应保持有效联系。
现场准备足够的编织袋和土方等防洪材料，对可能存放在河床上的管道进行保护。
