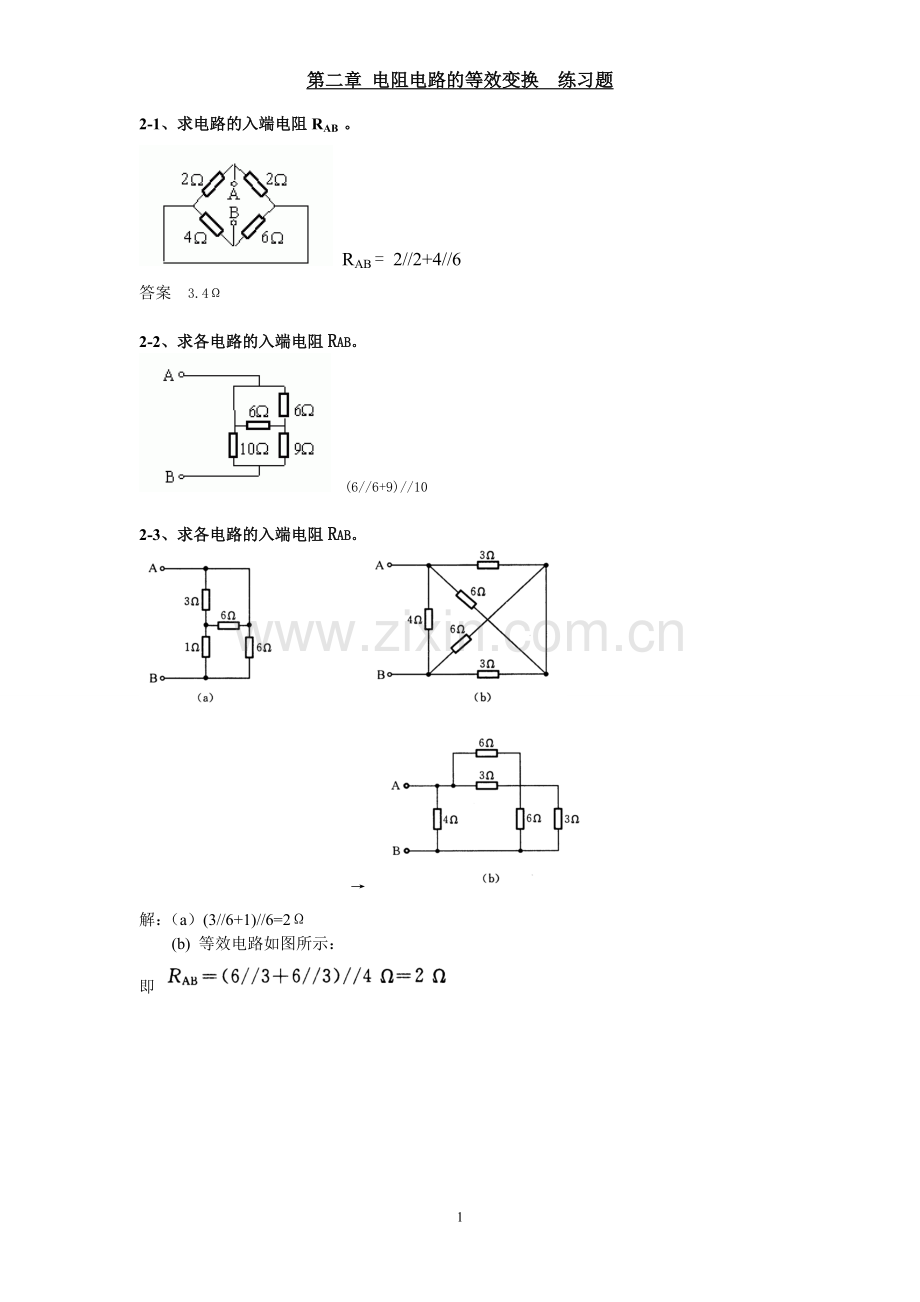

第二章 电阻电路的等效变换 练习题
2-1、求电路的入端电阻RAB 。
RAB = 2//2+4//6
答案 3.4Ω

2-2、求各电路的入端电阻RAB。
(6//6+9)//10

2-3、求各电路的入端电阻RAB。

→
解：（a）(3//6+1)//6=2Ω
(b) 等效电路如图所示：
即

2-4、 试求下图所示电路中的电流I。

答案 -1.1A

2-5、求图示电路中的电流i。

答案：- 0.1A

2-6、电路如图所示，求B点的电位VB。

解：该电路图可以改变成如下图所示的形式

2-7、电路如图所示，求电流I和电压UAB。

解：原电路可以等效变换为如下电路

15

2-8、电路如图所示，求AB端的等效电阻RAB。

解：在AB端外加电源，使u、i对二端电路来说是关联参考方向。由图可得：

得到

2-9、求图 (a) 和 (b) 所示两电路的输入电阻。

2-10、用电源等效变换法求图示电路中负载RL上的电压U。

2-11、化简为一个等效的电压源支路。

(a) (b) (c) (d)
其中，，，，。

恒流源与恒压源的串联和并联两种情况

(1) (2)

2-12、化简图示电路。

(a) (b) (c) (d)

2-13、在图（a）所示电路中，已知，，，，试求支路中的电流。

(a) (b) (c)

解： A

2-14、在图示电路中，为一个实际的直流电源。当开关S断开时，电压表读数为；当开关S闭合时，电流表读数为。试求该直流电源的电压源模型与电流源模型。

解：等效电路如图：

，

2-15、 电路如图所示。已知，，，，。求

U
US
I2
I
R3
R2
R1
-
-
+
+

解：因为电流控制的电流源串联，所以
，所以

7
