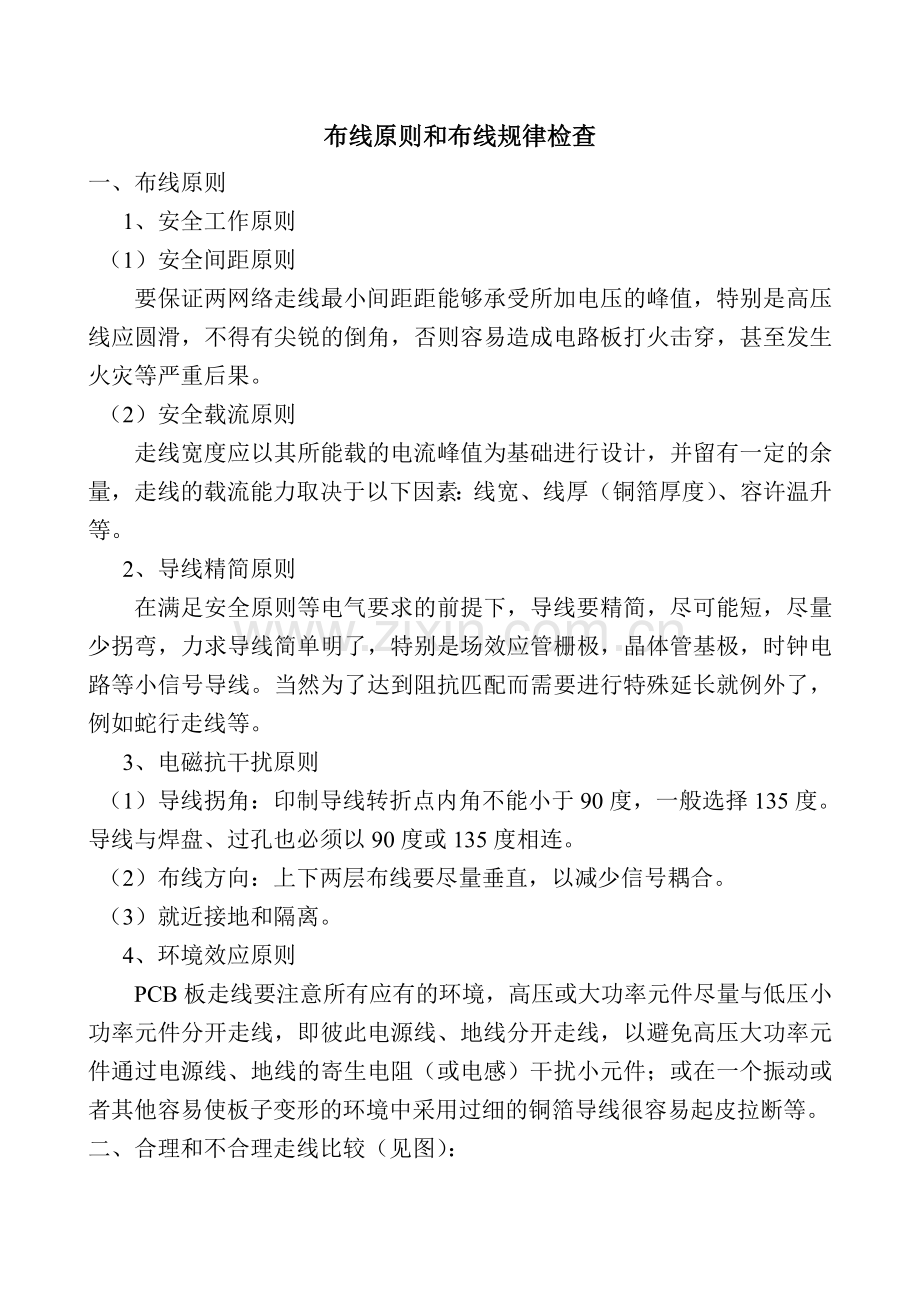

布线原则和布线规律检查
一、布线原则
1、安全工作原则
（1）安全间距原则
要保证两网络走线最小间距距能够承受所加电压的峰值，特别是高压线应圆滑，不得有尖锐的倒角，否则容易造成电路板打火击穿，甚至发生火灾等严重后果。
（2）安全载流原则
走线宽度应以其所能载的电流峰值为基础进行设计，并留有一定的余量，走线的载流能力取决于以下因素：线宽、线厚（铜箔厚度）、容许温升等。
2、导线精简原则
在满足安全原则等电气要求的前提下，导线要精简，尽可能短，尽量少拐弯，力求导线简单明了，特别是场效应管栅极，晶体管基极，时钟电路等小信号导线。当然为了达到阻抗匹配而需要进行特殊延长就例外了，例如蛇行走线等。
3、电磁抗干扰原则
（1）导线拐角：印制导线转折点内角不能小于90度，一般选择135度。导线与焊盘、过孔也必须以90度或135度相连。
（2）布线方向：上下两层布线要尽量垂直，以减少信号耦合。
（3）就近接地和隔离。
4、环境效应原则
PCB板走线要注意所有应有的环境，高压或大功率元件尽量与低压小功率元件分开走线，即彼此电源线、地线分开走线，以避免高压大功率元件通过电源线、地线的寄生电阻（或电感）干扰小元件；或在一个振动或者其他容易使板子变形的环境中采用过细的铜箔导线很容易起皮拉断等。
二、合理和不合理走线比较（见图）：
