筏形基础技术交底.doc

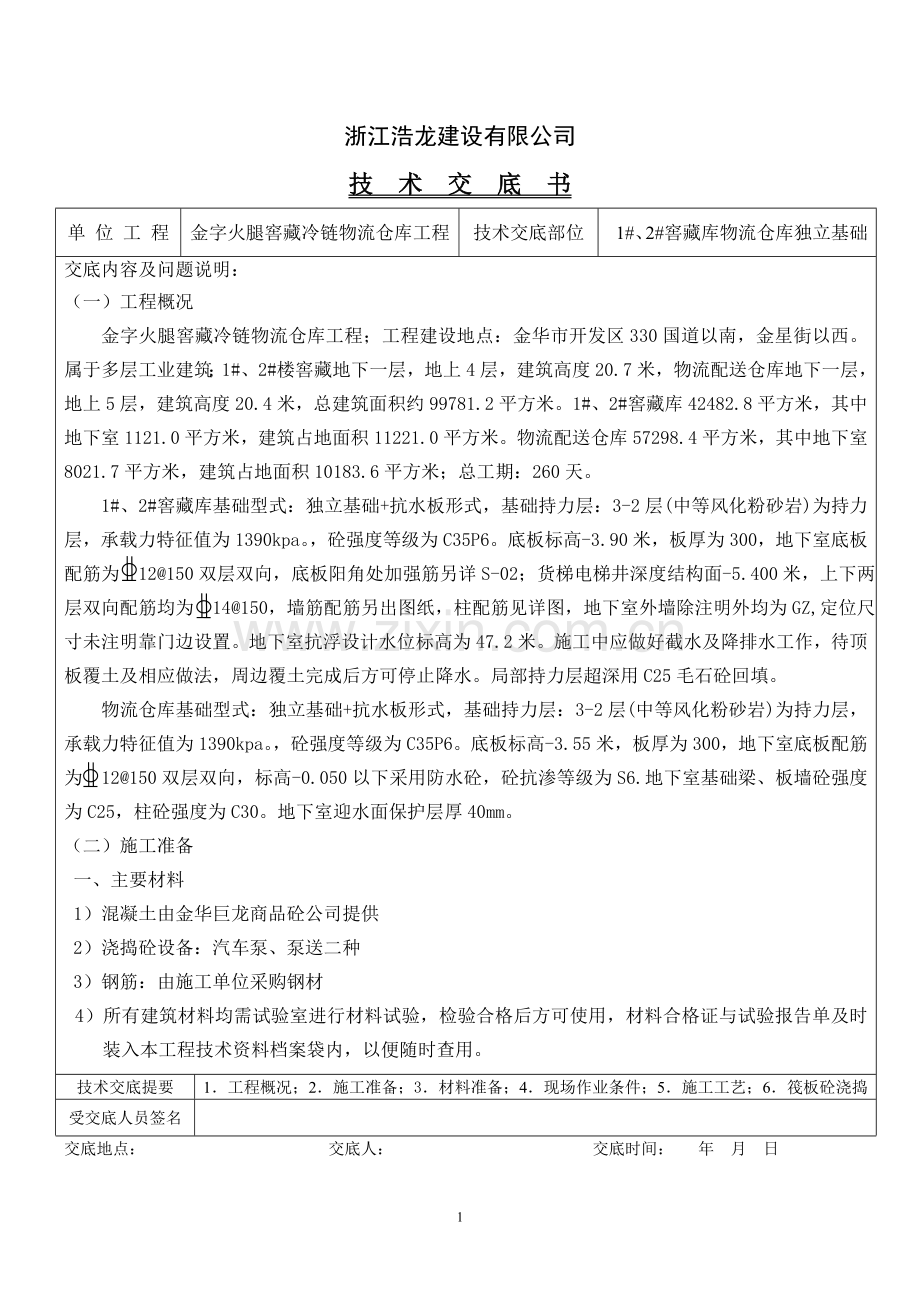

浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
（一）工程概况
金字火腿窖藏冷链物流仓库工程；工程建设地点：金华市开发区330国道以南，金星街以西。属于多层工业建筑；1#、2#楼窖藏地下一层，地上4层，建筑高度20.7米，物流配送仓库地下一层，地上5层，建筑高度20.4米，总建筑面积约99781.2平方米。1#、2#窖藏库42482.8平方米，其中地下室1121.0平方米，建筑占地面积11221.0平方米。物流配送仓库57298.4平方米，其中地下室8021.7平方米，建筑占地面积10183.6平方米；总工期：260天。
1#、2#窖藏库基础型式：独立基础+抗水板形式，基础持力层：3-2层(中等风化粉砂岩)为持力层，承载力特征值为1390kpa。，砼强度等级为C35P6。底板标高-3.90米，板厚为300，地下室底板配筋为 12@150双层双向，底板阳角处加强筋另详S-02；货梯电梯井深度结构面-5.400米，上下两层双向配筋均为 14@150，墙筋配筋另出图纸，柱配筋见详图，地下室外墙除注明外均为GZ,定位尺寸未注明靠门边设置。地下室抗浮设计水位标高为47.2米。施工中应做好截水及降排水工作，待顶板覆土及相应做法，周边覆土完成后方可停止降水。局部持力层超深用C25毛石砼回填。
物流仓库基础型式：独立基础+抗水板形式，基础持力层：3-2层(中等风化粉砂岩)为持力层，承载力特征值为1390kpa。，砼强度等级为C35P6。底板标高-3.55米，板厚为300，地下室底板配筋为 12@150双层双向，标高-0.050以下采用防水砼，砼抗渗等级为S6.地下室基础梁、板墙砼强度为C25，柱砼强度为C30。地下室迎水面保护层厚40mm。
（二）施工准备
一、主要材料
1）混凝土由金华巨龙商品砼公司提供
2）浇捣砼设备：汽车泵、泵送二种
3）钢筋：由施工单位采购钢材
4）所有建筑材料均需试验室进行材料试验，检验合格后方可使用，材料合格证与试验报告单及时装入本工程技术资料档案袋内，以便随时查用。
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
二、材料准备
1）根据设计要求，工程所用钢筋种类、规格必须符合要求，并经检验合格。
2）钢筋及半成品符合设计及规范要求。
3）成型钢筋必须符合配料单的规格、尺寸、形状、数量，挂好标牌。
4）钢筋绑扎用的铁丝可用20～22#铁丝（火烧丝）或镀锌铁丝（铅丝），其中20#铁丝只用于绑扎直径 12㎜以下的钢筋。
5）钢套筒的材质应采用优质碳素镇静钢，其机械性能应满足设计和规范要求。
6）套筒与螺母材料应采用优质的碳素结构钢或合金结构钢，其材质应符合设计和规范要求。
7）成品螺纹连接套应有合格证，两端螺纹孔应有保护盖，套筒表面应有规格标记。
8）焊条选用：Ⅱ级钢用结422；Ⅲ级钢用结502或结553
（三）、现场作业条件
1）地基验槽后方可浇捣巨龙商品砼施工砼垫层，柱基与地梁采用砖砌胎模，水泥砂浆粉刷及支模，垫层厚100㎜，砼强度等级为C15。由于土石方开挖超深，设计同意超深部分采用C15砼。垫层面砼振捣密实、刮平、压光、塑料薄膜覆盖后用毛毯覆盖，浇水养护7天。
2）防水层施工
清理为垫层，将基础垫层上散落土块和方木、薄膜、毛毯及时清理干净。用水冲洗晾干后施工防水层。详见防水技术交底。
3）防水保护层施工
先测水平，做好控制点，做好灰饼，防水保护层采用C20细石砼随捣随抹厚40，刮平、滚动压实、压光拉细毛。覆盖浇水养护7天。
4）放样准备工作
柱基、地梁、底板清扫干净，轴线定位、柱、梁弹中心线柱子弹定位线、轴线尺寸复合。
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
5）钢筋进场后检查有出厂质量证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别将垫木堆放、挂牌。
6）熟悉图纸,按设计要求放样，下达钢筋加工任务单，检查已加工好的钢筋规格、形状、数量全部正确，下料单交给质检员复查。
7）钢筋绑扎前，对有锈蚀的钢筋，除锈之后再运至绑扎处，对于钢筋套筒及钢筋挤压部位的锈污、砂浆等杂物应清除干净。
8）做好找平放线工作，弹好水平标高线及柱、墙、梁外尺寸线，外墙、柱必须焊接定位钢筋。
（四）施工工艺
1、 基础底板为双层钢筋绑扎：
（1）工艺流程.
弹插筋位置线→运钢筋到使用部位→绑底板下部及柱基、地梁钢筋→水电工序插入→设置垫块→放置马凳→绑底板上部钢筋→设置定位板→插墙、柱预埋钢筋→外墙、内墙钢筋定位焊接→底板后浇带焊接止水钢板→外墙安装橡胶止水条→后浇带支模板绑扎钢丝网→基础底板钢筋验收。
（2）操作工艺
1）按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底模板边的那根钢筋离模板边为50㎜、在底板上用石笔和墨斗弹出钢筋位置线（包括基础梁钢筋位置线）和墙柱插筋位置线，上皮筋应拉通线。
2）利用塔吊将钢筋运送到指定位置，塔吊吊不到位置人工搬移。
3）先铺底板下层钢筋，根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，设计无指定时，一般情况下先铺短向钢筋，再铺长向钢筋，（在铺底板下层钢筋前，绑在地梁、集水沟、柱承台、柱核心区箍筋、绑扎检收合格后铺底板钢筋）。
4）根据“七不准绑”的原则对钢筋进行检验，钢筋绑扎时若单向板靠近外围两行的相交点每点都绑牢，则中间部分的相交点可相隔交错绑牢，但必须保证受力钢筋不
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
产生位移，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错方向，也可采用八字扣，但必须保证钢筋不产生位移。禁止跳扣，避免网片歪斜变形。
5）检查底板下层钢筋施工合格后，放置底板砼保护层用砂浆垫块，垫块厚度等于保护层厚度，底板保护层厚度不应小于50㎜，垫块按每1米左右距离摆放。防水砼迎水面钢筋保护层不应小于40㎜。
6）底板中的基础梁，采用现场绑扎，如基础深度大于1000㎜时应搭设钢管绑扎架进行绑扎。
7）将基础梁的架立筋两端放在绑扎架上，画出箍筋间距。套上箍筋，按已画好的位置与底板梁上层钢筋绑扎牢固。穿基础梁下层纵向钢筋、与箍筋绑牢。当纵向钢筋为双排时，可用短钢筋（直径不小于25㎜并不小于梁主筋直径）垫在两层三层钢筋之间。抽出绑扎架，将已绑扎好的梁筋架落地。
8）基础底板采用双层钢筋，绑完下层钢筋后，底板上下筋之间设置焊接Ф12马凳筋，间距为1000×1000，基位置与拉结筋重合处，取消拉结筋。以保证钢筋位置正确，钢筋马凳下铁应垫在下片钢筋网上，马凳钢筋不得直接放在垫层面上。
9）底板钢筋的连接：采用钢筋气压焊接头，接头应错开，其错开间距不小于35d，且不小于500㎜。任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，不宜大于50%，接头位置下铁宜设在跨中1/3区域，上铁宜设在支座1/3区域。在1#、2#楼主楼底板钢筋，局部在任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，不宜大于25%，在保证连接质量，在任何位置都可以连接。
10）基础主梁端部按图集04G101-3第29页“端部无外伸构造（一）施工，U形封边宜通长弯折成型，可采用焊连接。
11）根据在防水保护层上弹好的墙、柱插筋位置线和底板上层网上固定的定位框、将墙柱伸入基础的插筋绑扎牢固，并在主筋上（底板上约500㎜）绑一道固定筋，墙
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
插筋两边距暗柱50㎜，插入基础深度要符合设计和规范锚固长度要求，甩出长度和甩头错开百分比及错开长度应按设计及规范要求施工。其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。同时要考虑搭接长度，相邻钢筋错开距离。
12）双层钢筋网的上层钢筋弯钩应朝下。
13）独立柱基础为双向弯曲时，钢筋网的长向钢筋应放在短向钢筋的下面。
14）现浇柱与基础连接用的插筋下端。用90°弯钩与基础钢筋进行绑扎，其箍筋应比柱的箍筋小一个柱筋直径，以便于连接。插筋的位置可采用钢筋架成井字型固定牢固，以免造成柱轴线偏移。
15）从底板砼柱伸到上层的预留主筋必须绑扎三道箍筋，以防止位移。
16）外墙金属止水片搭接长度50～100，双面焊，金属止水片安装高度，底板面至金属止水片中距离为300止水片安装，按墙宽距中焊接，金属止水片下口要预埋止水螺杆。地下室底板生浇带做法：见详图。
17）电梯井、集水井、柱基承台水平钢筋搭接相互叉开不得在同一部位。
18）梁、柱钢筋绑扎，主筋、箍筋间距一定要准确，主筋要求绑到位，梁、柱四角主筋应贴紧箍筋角，主筋与箍筋绑扎必须牢固，不准缺扣、松扣。
（五）筏基混凝土浇筑
一、砼运输：
施工筏基砼时，汽车运输、拖泵、汽车泵输送。砼从搅拌台中卸出后运输浇筑完毕的延续时间不得大于3小时，砼若有离析及超过时间，砼坍落度过大或过小，施工方有权退货。（在施工中不准加水、如要加水必须有商品砼公司试验室技术员调制）。砼坍落度为150±20㎜。
二、砼浇筑、振捣
1）劳动力与机械准备、振动机10、振支棒16根、铝合金括尺4～6根、砼修光机1台等。施工人员、泥工、普工60人。
2）在砼浇筑前，应将树叶、纸片、方木、手套等清理干净。电梯井、集水井、柱基
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
水抽干净。
3）砼浇捣顺序
先浇捣柱基、地梁，后连续浇筏基，部位以后浇带为界。电梯井底板砼用塔吊，浇捣于底板面墙高出200～300。间隔时间1.5～2小时后连续浇捣,振捣机设专人使用开关。
4）浇筑砼时应注意保护钢筋位置，随时检查模板是否变形、移位不漏浆等现象，并派专人修理。中午、晚上休息时应轮流休息，不得停留施工。
5）表面抹平：按照水准点拉线，砼每振捣完一段，应随即用刮尺刮平，木锥子压实，修光机磨平、抹平，用塑料扫把拉细毛，表面不得有松散混凝土。
三、浇捣砼的一般规定
1）浇捣砼不论哪种方法，都要使砼在浇灌时不产生离析现象和能得到充分捣实为目的，砼灌捣应分层、分段进行，每层厚度应根据工程特点，捣固方法确定。
2）为使砼结构有良好的整体性，砼应连续灌筑，不留施工缝，如途中需间歇时，应不超过水泥初凝时间，一般不超过2小时，如超过初凝时间，应马上用塔吊人工浇捣砼，不留施工缝。
3）砼灌筑层的厚度，振动器作用半径的1.25倍，一般250到300。
四、砼振捣要点
1）机械振捣都应保证砼有足够的捣实程度，一般振捣时间以砼表面呈现水泥浆，不再下沉和出现气泡为止。
2）插入式振捣器的振捣方法有垂直振捣（较好）和斜向振捣（与砼表面成45度角）两种，垂直间距不应超过振捣棒上下抽动5到10厘米左右，振捣完成后应慢慢拔出。平板振捣器有效震动深度20到30厘米，且相邻段之间应搭接5厘米振捣。
3）要掌握好振捣时间，时间过长砼会产生离析现象，时间过短，则振捣不实，一般振捣时间为20到30秒。
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人员签名

交底地点：

交底人：

交底时间： 年 月 日
浙江浩龙建设有限公司
技 术 交 底 书
单 位 工 程
金字火腿窖藏冷链物流仓库工程
技术交底部位
1#、2#窖藏库物流仓库独立基础
交底内容及问题说明：
五、砼养护的若干规定
1）为保证已浇筑的砼有适宜的硬化条件，为防止砼发生不正常收缩，塑性砼振捣后的12小时内，应加湿麻袋塑料薄膜盖和浇水养护。
2）浇水养护时间，抗渗性的砼养护不少于15昼夜。每日浇水次数，以能保持砼具有足够的湿润状态为宜，在一般气温下，最初三天，白天应隔一小时浇水一次，夜间至少三次。
3）填写砼施工记录和砼坍落度。制作砼试块每班不少于一组，根据砼方量决定砼试块数量。用以检验砼28d强度。

注：
1、各分包班组必须严格按照设计、施工规范及技术交底内容进行施工，服从质检员及管理人员的指导和监督，质量必须达到设计及规范要求，达不到要求的无条件返工，对质量达不到要求而分包班组不及时返工的，项目部有权按以下方法处理：
拆除返工；
另派人员整改的按合同工资2倍计算以及材料费，应在各分包班组扣回。
2、业主、监理在开例会提出关于施工质量问题不及时整改，在第二次开例会业主、监理提出重复的质量问题或书面通知。每次罚款2000元。

一式三份
抄送：项目经理、管理人员、各班组
技术交底提要
1．工程概况；2．施工准备；3．材料准备；4．现场作业条件；5．施工工艺；6．筏板砼浇捣
受交底人签名

交底地点

交底人：

交底时间： 年 月 日

7
