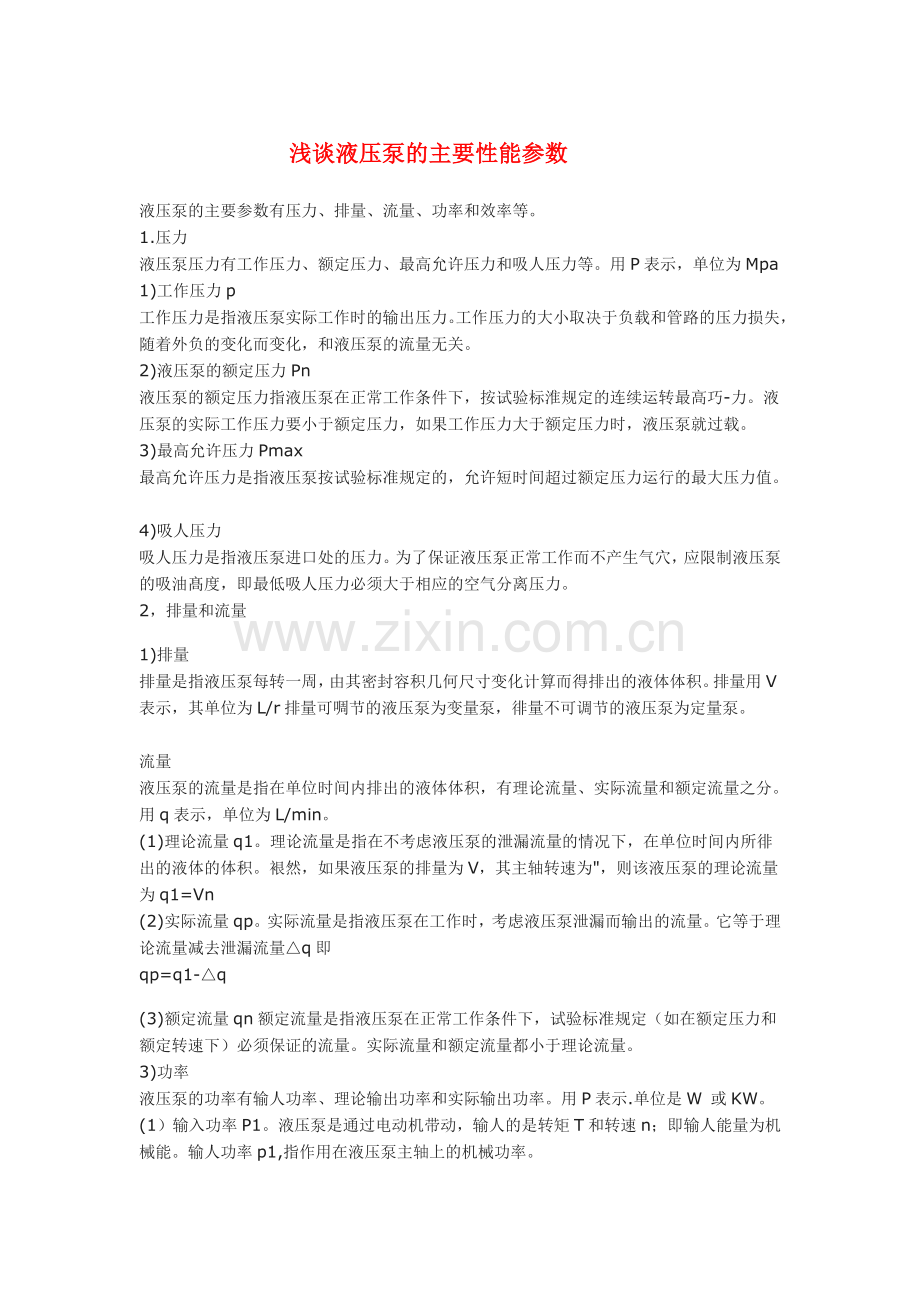

浅谈液压泵的主要性能参数
液压泵的主要参数有压力、排量、流量、功率和效率等。
1.压力
液压泵压力有工作压力、额定压力、最高允许压力和吸人压力等。用P表示，单位为Mpa
1)工作压力p
工作压力是指液压泵实际工作时的输出压力。工作压力的大小取决于负载和管路的压力损失，随着外负的变化而变化，和液压泵的流量无关。
2)液压泵的额定压力Pn
液压泵的额定压力指液压泵在正常工作条件下，按试验标淮规定的连续运转最高巧-力。液压泵的实际工作压力要小于额定压力，如果工作压力大于额定压力时，液压泵就过载。
3)最高允许压力Pmax
最高允许压力是指液压泵按试验标准规定的，允许短时间超过额定压力运行的最大压力值。
4)吸人压力
吸人压力是指液压泵进口处的压力。为了保证液压泵正常工作而不产生气穴，应限制液压泵的吸油髙度，即最低吸人压力必须大于相应的空气分离压力。
2，排量和流量
1)排量
排量是指液压泵每转一周，由其密封容积几何尺寸变化计算而得排出的液体体积。排量用V表示，其单位为L/r排量可啁节的液压泵为变量泵，徘量不可调节的液压泵为定量泵。

流量
液压泵的流量是指在单位时间内排出的液体体积，有理论流量、实际流量和额定流量之分。用q表示，单位为L/min。
(1)理论流量q1。理论流量是指在不考虑液压泵的泄漏流量的情况下，在单位时间内所徘出的液体的体积。裉然，如果液压泵的排量为V，其主轴转速为"，则该液压泵的理论流量为q1=Vn
(2)实际流量qp。实际流量是指液压泵在工作时，考虑液压泵泄漏而输出的流量。它等于理论流量减去泄漏流量△q即
qp=q1-△q
(3)额定流量qn额定流量是指液压泵在正常工作条件下，试验标准规定（如在额定压力和额定转速下）必须保证的流量。实际流量和额定流量都小于理论流量。
3)功率
液压泵的功率有输人功率、理论输出功率和实际输出功率。用P表示.单位是W 或KW。
(1）输入功率P1。液压泵是通过电动机带动，输人的是转矩T和转速n；即输人能量为机械能。输人功率p1,指作用在液压泵主轴上的机械功率。

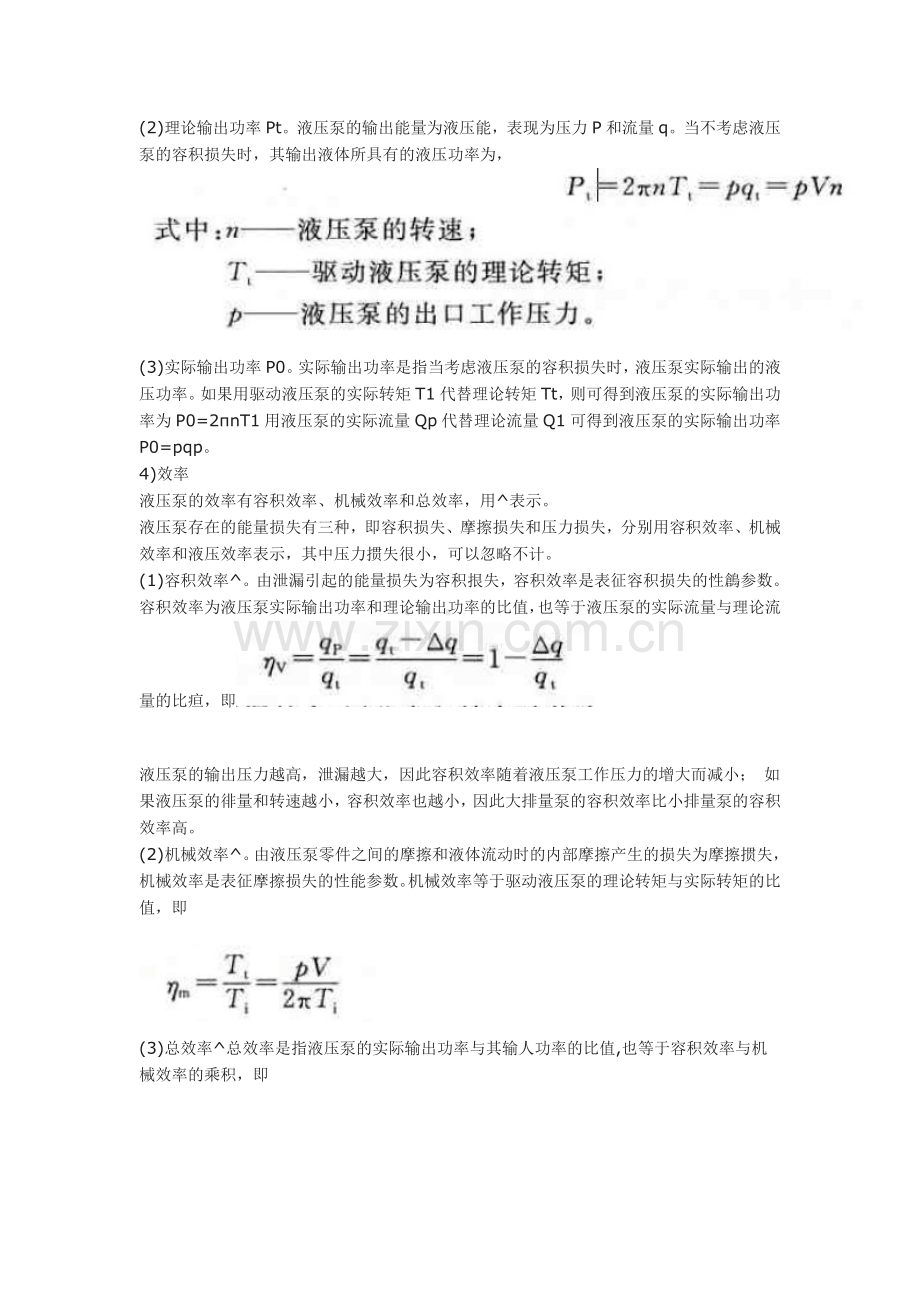

(2)理论输出功率Pt。液压泵的输出能量为液压能，表现为压力P和流量q。当不考虑液压泵的容积损失时，其输出液体所具有的液压功率为，
(3)实际输出功率P0。实际输出功率是指当考虑液压泵的容积损失时，液压泵实际输出的液压功率。如果用驱动液压泵的实际转矩T1代替理论转矩Tt，则可得到液压泵的实际输出功率为P0=2πnT1用液压泵的实际流量Qp代替理论流量Q1可得到液压泵的实际输出功率P0=pqp。
4)效率
液压泵的效率有容积效率、机械效率和总效率，用^表示。
液压泵存在的能量损失有三种，即容积损失、摩擦损失和压力损失，分别用容积效率、机械效率和液压效率表示，其中压力掼失很小，可以忽略不计。
(1)容积效率^。由泄漏引起的能量损失为容积拫失，容积效率是表征容积损失的性鶬参数。容积效率为液压泵实际输出功率和理论输出功率的比值，也等于液压泵的实际流量与理论流量的比疸，即

液压泵的输出压力越高，泄漏越大，因此容积效率随着液压泵工作压力的增大而减小； 如果液压泵的徘量和转速越小，容积效率也越小，因此大排量泵的容积效率比小排量泵的容积效率高。
(2)机械效率^。由液压泵零件之间的摩擦和液体流动时的内部摩擦产生的损失为摩擦掼失，机械效率是表征摩擦损失的性能参数。机械效率等于驱动液压泵的理论转矩与实际转矩的比值，即

(3)总效率^总效率是指液压泵的实际输出功率与其输人功率的比值,也等于容积效率与机械效率的乘积，即
