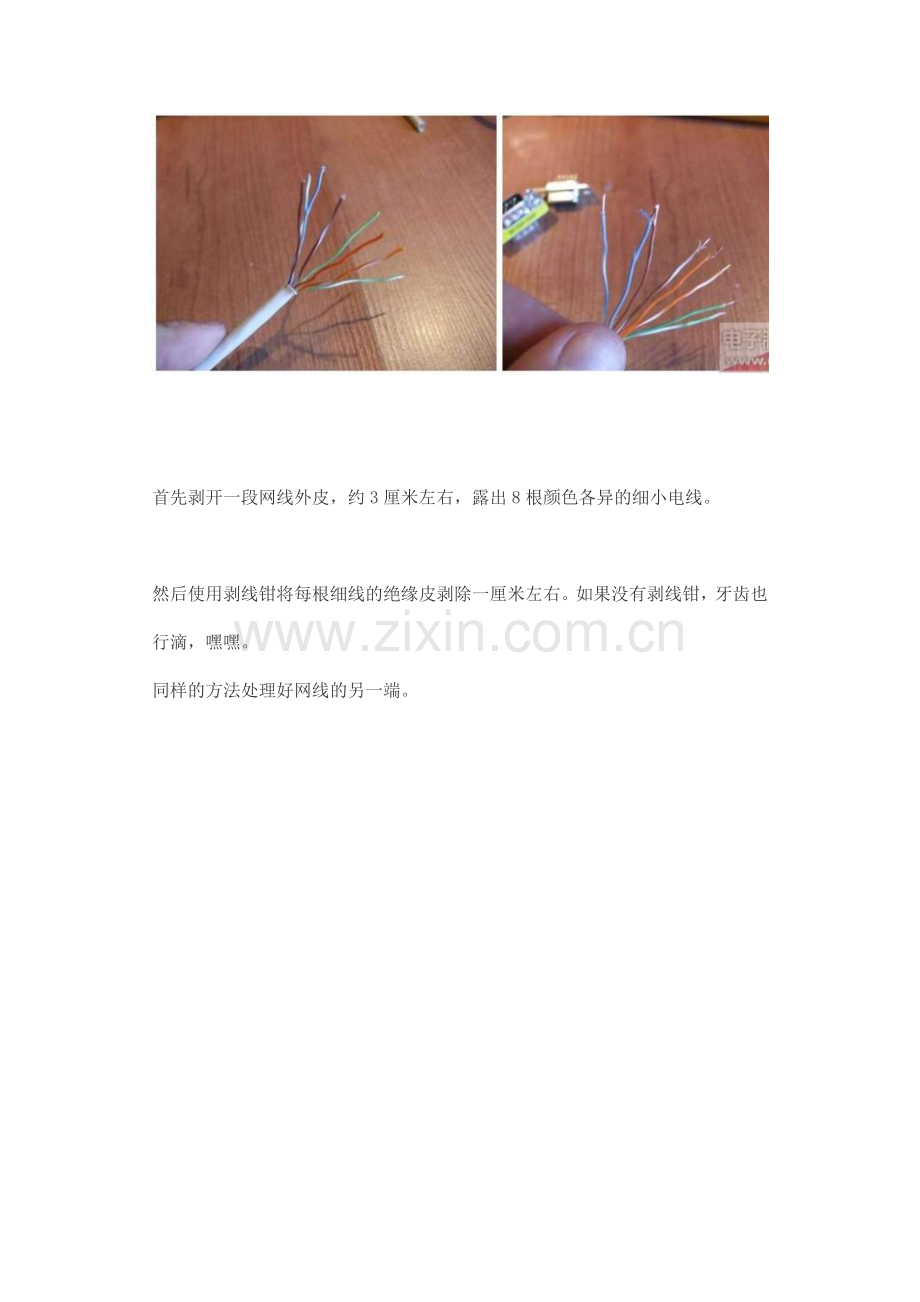

手工自做投影仪VGA延长线过程 2010-11-09 20:50:55 来源: 作者: 【大 中 小】 浏览:213次 评论:0条 投影仪的VGA延长线坏了,正好有几个以前DIY剩下VGA头,还有几根空闲的网线,于是自己用网线制作VGA延长线。 准备工作: 材料: VGA转接头一对(针对你的设备购买相应的公头或母头) 网线一根(五类线) 工具: 烙铁 剪刀 剥线钳 万事俱备,马上开工。 首先剥开一段网线外皮,约3厘米左右,露出8根颜色各异的细小电线。 然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。如果没有剥线钳,牙齿也行滴,嘿嘿。 同样的方法处理好网线的另一端。 接下来就是焊接了,对照下面的连接图将网线和VGA头焊接好。如果需要将延长线穿墙使用的话,可以先穿好,再焊接VGA头。焊接好以后,将接头的盖子合上。 附VGA各针脚定义: 15针VGA各针脚的定义: 1PIN — 模拟信号的”红” 2PIN — 模拟信号的”绿” 3PIN — 模拟信号的”蓝” 4PIN — 地址码 5PIN — N/C 6PIN — 模拟 “红”的接地端 7PIN — 模拟 “绿”的接地端 8PIN — 模拟 “蓝”的接地端 9PIN — 备用 10PIN — 数字接地端 11PIN — 地址码 12PIN — 地址码 13PIN — 行场信号 14PIN — 垂直行场信号 15PIN — 接地端(屏蔽层) 测试一下,先接显示器,再接投影仪,完成。
