脚蹬式吊篮施工方案.doc

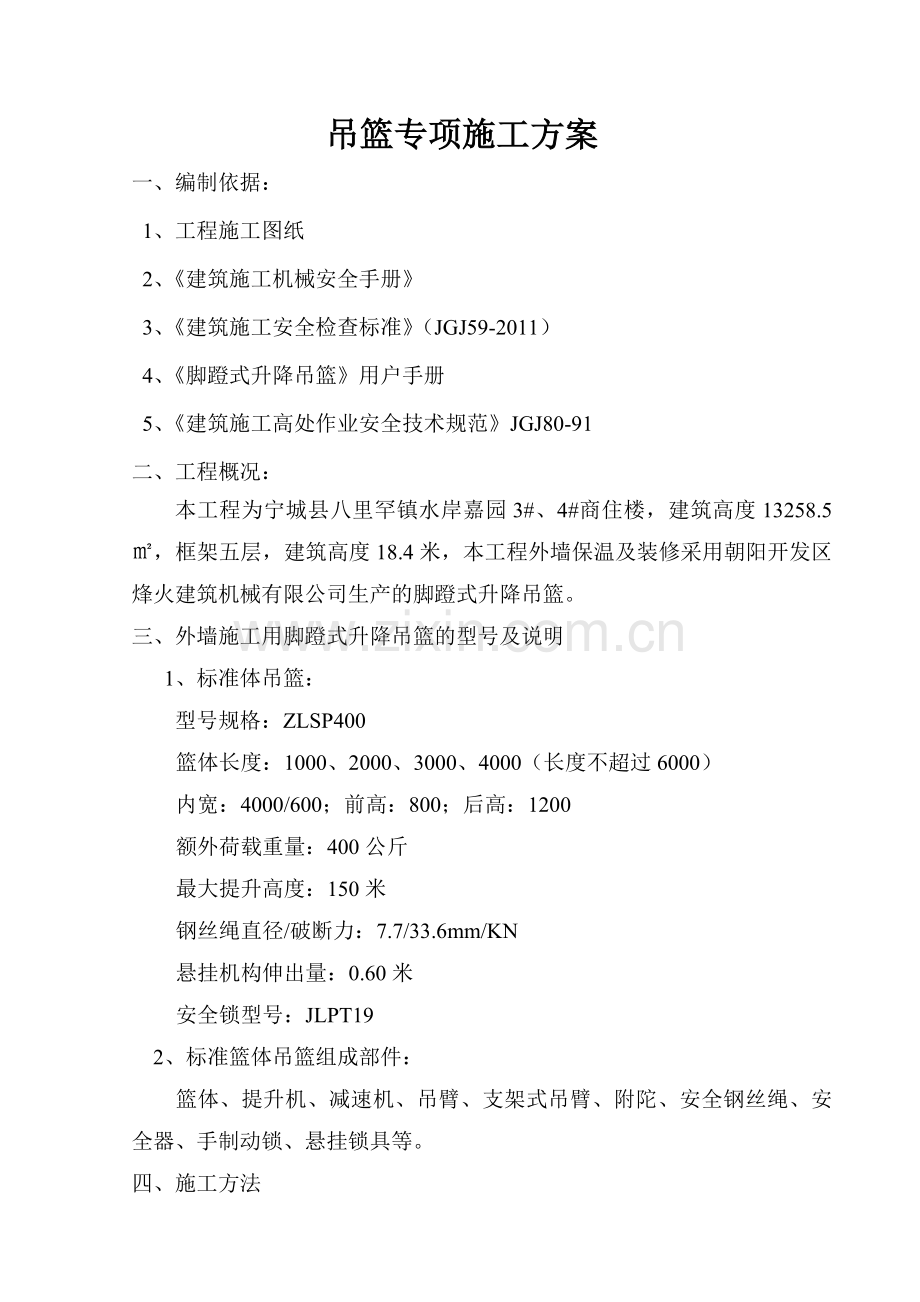

目 录 一、编制依据 二、工程概况 三、脚蹬式升降吊篮的型号及说明 四、施工方法 五、调试操作 六、安全保证措施 七、季节性施工措施 八、应急预案 九、安全计算书 吊篮专项施工方案一、编制依据：1、工程施工图纸 2、建筑施工机械安全手册 3、建筑施工安全检查标准（JGJ59-2011） 4、脚蹬式升降吊篮用户手册 5、建筑施工高处作业安全技术规范JGJ80-91二、工程概况：本工程为宁城县八里罕镇水岸嘉园3#、4#商住楼，建筑高度13258.5，框架五层，建筑高度18.4米，本工程外墙保温及装修采用朝阳开发区烽火建筑机械有限公司生产的脚蹬式升降吊篮。三、外墙施工用脚蹬式升降吊篮的型号及说明 1、标准体吊篮：型号规格：ZLSP400篮体长度：1000、2000、3000、4000（长度不超过6000）内宽：4000/600；前高：800；后高：1200额外荷载重量：400公斤最大提升高度：150米钢丝绳直径/破断力：7.7/33.6mm/KN悬挂机构伸出量：0.60米安全锁型号：JLPT19 2、标准篮体吊篮组成部件：篮体、提升机、减速机、吊臂、支架式吊臂、附陀、安全钢丝绳、安全器、手制动锁、悬挂锁具等。四、施工方法 1、脚蹬式升降吊篮的安装 1）、进场：将吊篮用货车运至施工现场，并将吊篮的组合式吊臂、钢丝绳等用施工电梯或塔吊将其运到屋顶，将吊篮的篮体部分搬运至相应位置的地面。 2）、安装： 2、篮体的安装与连接（1）依据施工需要确定组合的长度（最长不得超过6米）（2）根据需要确定所要组装篮体的组数。先将高低两侧栏与篮底相连接（钢网朝内），再连接低（前）栏和高（后）栏，再将已连接的侧栏与两端提升机相连。待全部连接完毕再依次紧固螺栓。 3）、吊臂的安装与连接组合式吊臂（1）在工程建筑顶面，将前吊臂与后吊臂套接，中间用螺栓紧固（2）将钢丝绳环（鸡心环）套在卸扣的主体上，前卸扣承吊承重绳，后卸扣承吊安全绳。（具体参照说明书）（3）吊臂的尾部固定采用预留吊环。吊环安装时用7.7钢丝绳，每端用三个卡扣、间距10cm，方向错开。4）、钢丝绳的安装与连接钢丝绳子与前吊臂的连接（1）将4根钢丝绳运至施工建筑物的顶面，放在两前吊臂间的前部，然后向下顺放，当绳头接触地面再余出1米，停止放绳，顶面的余绳安卷捆好放置原处，此绳作为工作绳。用同样的方法顺放第二根钢丝绳触到地面时停放，此绳作为安全绳。（2）绳头卡紧：将顶面钢丝绳的预留处套上环套（鸡心环），用三个卡扣依次卡紧。三个滑鞍方向一致，放在受力的那侧，U形加强栓卡在钢丝绳尾部，间距为100mm。（3）卸扣式悬挂连接：将钢丝绳环套入卸扣体，然后悬挂起，用卸扣销轴紧固在前吊臂的前端孔中，连接在前端孔中的钢丝绳作为承重绳，用同样的方法将另一根钢丝连接在前吊臂的第二个孔的全置，这根作为安全绳。承重绳与提升机的连接（1）将吊篮置于两侧垂吊钢丝绳的中间位置。首先将承重绳从安全器的强制压轮与液轮中间穿过。进入手制动锁的穴铁与锁之间，直接从安全器支架孔穿出，准备进入减速机导轮槽。（2）将从安全器支架孔穿出来的绳头，继续向导轮底槽后方（鞍座方向为后）引入，顺位于壳体内的大齿轮“V”形槽中。（3）当绳头从导轮槽底向后进入大齿轮“V”形槽中，此时用螺丝刀将钢丝绳挤压在大齿轮“V”形槽中，同时按逆时针方向，摇转脚踏板，钢丝绳即被曳引在槽中随大齿轮逆转进入机体，近一周时，绳头从压轮底部露出，停止转动。（4）当绳头随大齿轮逆边境证到压轮槽时，向上抬起压轮架，同时用螺丝刀将钢丝绳头翘起，从下向上引进压轮槽中。（5）将绳头引进压轮槽后部时，放下压轮架，将绳头从压轮架开口处拽出。（6）继续逆时针摇转脚踏板，将钢丝绳向下穿入，与压轮同一方向的定位套孔穿过，准备与附陀拉簧、配重连接。安全绳与提升机的连接安全绳在顶端用三个卡扣依次拧紧，并套好鸡心环，再套在挑梁前端18的穿钉上。首先使安全绳与承重绳两绳处于平等垂吊状态，然后将安全器液轮支臂向前推至垂直的位置。将钢丝绳端头从安全器孔自上而下穿过，经支架孔，引导进入壳体上同侧的安全绳定位套孔穿过，准备与坠陀连接。工作绳、安全绳与坠砣、拉簧的连接（1）将工作绳端头从坠砣平面带有处螺纹孔的坠砣拉芯穿过，拉紧。距地面约400mm处用紧固螺母紧固。拉簧两端分别钩挂连接在坠砣环和顺放于地面上的配重螺纹钢上。（2）将安全绳在距地面200mm处用同样的方法固定于坠砣上，检查是否与工作绳扣缠连，如两绳呈并行，就可将顺放于地面上的配重螺纹钢从坠砣环中穿入，压上或连接约25公斤的配重物。五、调试操作 1、初始磨合试运转（1）观察钢丝绳是否顺位于导轮、压轮、大齿轮槽内，如有出槽卡压现象时，则向前缓缓摇转脚踏板、使钢丝绳复位于槽内。（2）打开后机盖。向油底壳内注入机油40ml，正反向摇转数次，使棘轮、齿轮、主轴等磨擦表面渗入机油。（3）操作者进入篮体内，坐在鞍座上，象骑人力车那样蹬踏，向后蹬踏，吊篮上升，升高约0.5米时，操作都离开鞍座，将其拆起，在篮内任意跳动若干次，观察悬挂机构，钢丝绳、提升机自锁是否稳固有效。（4）吊篮升高约2米时，停止上升，再重复跳动若干次、进行观察。其后，一操作者坐在鞍座上不操作，另一操作者做向下降蹬踏，当篮体倾斜至8时，安全器制动，偏低的一端不能继续下降，此时操作者再试跳几次，确定安全制动是否有效，随后，偏高那端的操作者开始下降操作，当篮体接近水平时，两侧再同步升降。将篮体上升到原有高度，用同样方法测试另一端安全器的制动效果。如需要倾斜角度大时，将安全器往里调整，反之向外调整，调整完毕后要将固定螺栓紧固。（5）全面认真地检查紧固件、焊接处、锁定机构是否异常声响。在确定无异常现象后方可操作使用。荷载试验：每一组都要检验，检验时在顶层有两个人负责观察，一个人观察吊篮是否有变形松动，另一个人观察吊臂是否稳固，篮体内要上到6-8人上下运行3-4次、升降高度2-3米，没有任何问题便可准备投入使用。并有选择的进行荷载试验，并填好相关验收记录。 2、操作使用（1）向后蹬、上升；向前蹬、下降、自动锁定。（2）在升降过程中二人尽量保持同步操作，才能维持吊篮在水平状态，如果两侧速度差异过大，吊篮就会倾斜，当倾斜约8时，安全器就会制动锁定低处那端，低处操作者往上方向蹬踏一下，安全器就会自动解锁，待两侧平行时，方可继续下降。（3）高处停留保养时，必须将手制动锁定锁紧，起制动保护作用，当需继续操作时，首先向上升方向蹬踏，使钢丝绳受力绷紧后，再松开手制动锁，否则，在钢丝绳松驰状态下就松锁，会产生很大的冲击和震动，易损坏吊篮。 3、拆卸退场施工任务完成后，施工方通知吊篮租赁公司拆卸吊篮。由工地提供垂直运输工具，将吊篮的楼顶设备运至地面，双方指定人员共同对吊篮设备检查确认无丢失、损坏制备，在施工日记上签字认定，由租赁公司安排退场。 4、说明关于吊篮的具体使用方法及相关的注意事项请参考附后的脚踏式升降吊篮（用户手册）。在吊篮安装完毕使用以后，必须从屋面垂下一根独立的安全绳，在安全绳上安装一个自锁器，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。5、操作技术要点 吊篮是高处载人作业设备，要特别重视其安全操作和使用。严格执行国家和地方颁布的高处作业、劳动安全、安全施工及其有关的法规、标准。根据脚踏式升降吊篮特点，严格遵守以下的安全操作和使用规则。 1）、操作人员上机前，必须认真学习和掌握本施工方案及用户手册内容。使用前必须按检验项目逐项进行检验，使用后认真做好维护保养工作。 2)、工作平台严禁超载（工作平台的载重包括人员的重量在内），且载荷在平台全长上应基本均匀。当施工高度较高及前梁伸出长度超出规定的范围时，平台的载重量必须减少，风力较大时，还必须考虑风压的影响。具体规定是必须保证县挂机构的配重稳定力距要大于两倍的吊篮升降部分自重、钢丝绳自重、重锤、额定载荷及风荷载所引起的倾覆力距（参见用户手册）。提升机、安全锁、钢丝绳等严禁带病工作。 3)、新投入使用的吊篮需经过磨全初始使用不要满载，载重量要由少逐渐增加。 4)、第一次使用前必须向油底壳注入机油70ml，磨合使用10日后，残油，再注入同理的清洁机油，以后在使用中应保持机壳内存有70ml机油。5)、露天停放或遇雨天，雨后要及时放出油水混合物，重新注入机油。6)、工作平台栏杆四周严禁用布或其它不透风的材料围住，以免增加风阻系数及安全隐患。7)、钢丝绳有得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全钢丝绳作为电焊的低压通电回路。8)、吊篮必须使用规定的结构形式和力学性能的钢丝绳。钢丝绳的检查和报废按（GB5972-86中2.5的规定执行，达到前述报废标准的钢丝绳必须报废）。9)、安全器及减速机上的防护罩不要拆除。若落入其内泥砂杂物，必须及时清除，否则将损坏机件，造成制动失灵。10)、经常在棘轮、安全器、压轮等磨擦表面进行注油，以保持润滑灵敏。11)、各连接部位的螺丝栓要经常检查并进行紧固。12)、当篮体磕碰变形造成损坏或开焊时要及时维修，不要“带病作业”。13)、安全器为封闭式，壳体内部的机件不可调整，切不得用器具敲砸。14)、每日工作前必须按用户手册提供的（日常检查及问题处理参考表）逐项检查，并处理，合格后方可进行操作使用。六、安全保证措施：1、操作人员（1）操作人员不得有恐高症、高血压、心脏病等不适合高处作业的病证。（2）必须经过培训，考核合格，持证上岗。（3）操作前必须认真学习用户手册内容。（4）吊篮内的操作人员应配置独立于悬吊平台的安全绳或安全带，必须戴好安全帽。（5）严禁在吊篮内使用梯子，凳子等垫高作业。（6）严禁在相邻两吊篮内的人员横向相互攀进跨出。（7）不得任意加长篮体（最长6米）或使用自制非标准篮体。（8）出现异常情况要及时排除，发现不安全因素要及时报告，停止操作，严禁在故障状态下使用。（9）饮酒不得操作，身体发病时不得操作。2、操作环境（1）遇有雷雨、大雾大风的天气要停止作业。（2）必须离开高压线10米以上。（3）吊篮下方遇有通行道路，如不能封闭，必须设置警示标志或找专人监视。3、悬挂机构（1）前吊臂最长探出不得超过1.6米。（2）前吊臂的放置一定高于后吊臂，严禁前低后高。（3）连接钢丝绳的卡扣必须符合使用手册的要求，且吊钢丝绳的索具杆必须要插入开口锁。（4）配重物必须按“配重选择规定”的要求，且连接紧固，不得脱落移位。（5）所有的栓孔要全部用螺栓紧固、不得漏装、错装。（6）悬挂机构必须找专人安装，安装完毕须由专职安全人员检查验收合格后，方可使用。（7）设置吊臂建筑的支撑处应能承受吊篮的全部载荷。4、钢丝绳（1）必须使用符合标准的专用钢丝绳，严禁使用其它非标准钢丝绳。（2）钢丝绳必须是整根的，不得将两根以上的钢丝绳对接使用。（3）绳体不得沾油污、扭伤、散劲或断丝。出现锈蚀，锈蚀得以下不得使用。5、安全器（1）必须与吊篮体牢固连接。（2）吊篮两端必须配置安全带，且必须处于完好状态，不得擅自拆卸。6、减速机（1）不得与直径小于7.7mm的非标准钢丝绳配置使用。（2）若钢丝绳在压轮上出槽卡壳，须立即停止操作，使其顺归原位。7、五级（含五级）以上大风不得使用吊篮，雨天严禁使用吊篮。8、吊篮在每天开始使用前，必须认真检查后才可使用。9、吊篮发生故障后必须停止使用并通知检修人员，待检修合格后才可以继续使用。10、作业结束后，吊篮应于建筑物固定。11、在吊篮内的操作人员不准穿插拖鞋或光脚，或者穿易打滑的鞋。12、进行施工时，吊篮平台内应有二人以上操作，严禁单人操作吊篮。13、吊篮平台内施焊，应对钢丝绳。14、吊篮未着地不允许进行位置移动。七、季节性施工措施：1、吊篮内的操作人员必须穿防滑鞋。2、六级以上大风天气里，必须将吊篮下降到地面或施工面的最低点。八、应急预案 施工过程中的应急措施：在施工过程中遇到特殊情况时，操作人员首先要镇静，然后采取合理有效的应急措施，果断化解或排除险情，切莫惊惶失措，束手无策，延误排险时机，造成不必要的损失。下面介绍几种主要应急措施：1、工作钢丝绳突然卡在提升机内：钢丝绳松股、股部凸起变形或粘结涂料、水泥、胶状物时，均会造成钢丝绳卡在提升机内的严重故障发生。此时应立即停机，严禁反复升、降操作，企图强行排除险情。这不但排除不了险情，反而会造成提升机进一步损坏或发生危险。发生卡绳故障时，篮内人员应保持冷静，在确保安全的前提下撤离工作篮。派经过专业训练的维修人员进入工作篮进行排险。排险时，首先将故障端的安全钢丝绳缠绕的吊架上，用绳夹夹紧，使之承受此端全部县吊载荷。然后在县挂机构相应位置重新安装一根钢丝绳，使其悬挂一台完好的提升机升至工作篮处，置换故障提升机。再将该端篮体提升0.5mm左右停止不动，取出卡在内部的钢丝绳。最后对提升机进行全面严格的检查和修复。必须更换零部件，不得勉强继续使用，埋下事故隐患。2、一端工作钢丝绳断裂，安全锁锁住安全绳。当一端工作钢丝绳断裂，篮体发生倾斜，安全锁住动作，锁住安全钢丝绳时，仍然采用上述方法排除险情。便是特别注意动作要轻，要平稳，避免安全锁受到过大冲击和干扰。3、工作篮一端悬挂失效，篮体单点悬挂而直立。由于一端工作钢丝绳断裂，同侧安全锁或者一侧悬挂机构失去作用，造成一端县挂失效，仅剩一端悬挂，致使篮体倾翻至直立时，工作篮上的操作人员切莫惊惶失措。有安全带抓牢篮体上一切可抓的部位，然后攀至更有利的位置。此时所有人员都应注意动作不可过猛，尽量保存体力，等待救援。救援人员应采用现场最有利的应急方法紧张而有序地进行施工救。如果附近另有吊篮，应尽快将其移至离事故吊篮最近的位置。在确认新装的吊篮安装无误时（避免忙中出错，造成连带事故），迅速提升工作篮到达事故位置先救人员，然后再排除设备险情。8.4、日常检查及问题处理项 目检 查 内 容问题处理措施钢丝绳磨损锈蚀、松散、断丝等鉴定能否使用、若不能使用及时进行更换是否有附着物、油污去除杂物、清理油污卡扣、鸡心环、是否松动脱落复位、紧固、重新安装 安全计算书1、计算条件：1.1、额定荷载 400 Kg1.2、4000mm平台 130 Kg1.3、钢丝绳400m 85Kg1.4、提升机2台 48 Kg1.5、安全锁2把 5 Kg1.6、抗倾覆配重 14钢筋2、钢丝绳安全系数验算：2. 1、计算依据：GB19155-2003 5.4.6 安全系数不小于92.2、已知条件：吊篮额定荷载 400 Kg 4000mm平台 130 Kg 钢丝绳400m 85Kg 钢丝绳破断拉力 33.6KN2.3、计算公式：n=S*a/Wn-安全系数S-钢丝绳根数a-单根钢丝绳最小破断拉力KNW-额定荷载重量、平台自重和钢丝绳自重所产生的重力之和S=45.62 KN，a=2，W=（400+130+85）*9.8=6.03 KN.安全系数n=45.62*2/6.03=15.139满足国家标准GB19155-2003 5.4.6要求.3、抗倾覆安全系数验算：3.1、计算依据：GB19155-2003 5.4.7 在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2.3.2、计算公式：K=2K -抗倾覆安全系数G -配重、插杆、后支架质量KgF -悬吊平台、提升机、钢丝绳、安全锁、额定载荷的质量Kga -前梁伸出部分长度mb -配重点到前支点的距离mG=14钢筋所承受拉力500Kg*9.8=4900N，b=4.3m，F=130+48+85+5+400=668 Kg，a=1.5mK=2由此可见，抗倾覆安全系数K满足国家标准5.2.7的要求。GF15004300脚踏式吊篮应急预案施工过程中的应急方案：在施工过程中遇到特殊情况时，操作人员首先要镇静，然后采取合理有效的应急措施，果断化解或排除险情，切莫惊惶失措，束手无策，延误排险时机，造成不必要的损失。应用以下主要应急方案：1、工作钢丝绳突然卡在提升机内：钢丝绳松股、股部凸起变形或粘结涂料、水泥、胶状物时，均会造成钢丝绳卡在提升机内的严重故障发生。此时应立即停机，严禁反复升、降操作，企图强行排除险情。这不但排除不了险情，反而会造成提升机进一步损坏或发生危险。发生卡绳故障时，篮内人员应保持冷静，在确保安全的前提下撤离工作篮。派经过专业训练的维修人员进入工作篮进行排险。排险时，首先将故障端的安全钢丝绳缠绕的吊架上，用绳夹夹紧，使之承受此端全部吊载荷。然后在县挂机构相应位置重新安装一根钢丝绳，使其悬挂一台完好的提升机升至工作篮处，置换故障提升机。再将该端篮体提升0.5mm左右停止不动，取出卡在内部的钢丝绳。最后对提升机进行全面严格的检查和修复。必须更换零部件，不得勉强继续使用，埋下事故隐患。2、一端工作钢丝绳断裂，安全锁锁住安全绳。当一端工作钢丝绳断裂，篮体发生倾斜，安全锁住动作，锁住安全钢丝绳时，仍然采用上述方法排除险情。便是特别注意动作要轻，要平稳，避免安全锁受到过大冲击和干扰。3、工作篮一端悬挂失效，篮体单点悬挂而直立。由于一端工作钢丝绳断裂，同侧安全锁或者一侧悬挂机构失去作用，造成一端县挂失效，仅剩一端悬挂，致使篮体倾翻至直立时，工作篮上的操作人员切莫惊惶失措。有安全带抓牢篮体上一切可抓的部位，然后攀至更有利的位置。此时所有人员都应注意动作不可过猛，尽量保存体力，等待救援。救援人员应采用现场最有利的应急方法紧张而有序地进行施工救。如果附近另有吊篮，应尽快将其移至离事故吊篮最近的位置。在确认新装的吊篮安装无误时（避免忙中出错，造成连带事故），迅速提升工作篮到达事故位置先救人员，然后再排除设备险情。4、日常检查及问题处理项 目检 查 内 容问题处理措施钢丝绳磨损锈蚀、松散、断丝等鉴定能否使用、若不能使用及时进行更换是否有附着物、油污去除杂物、清理油污卡扣、鸡心环、是否松动脱落复位、紧固、重新安装下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
