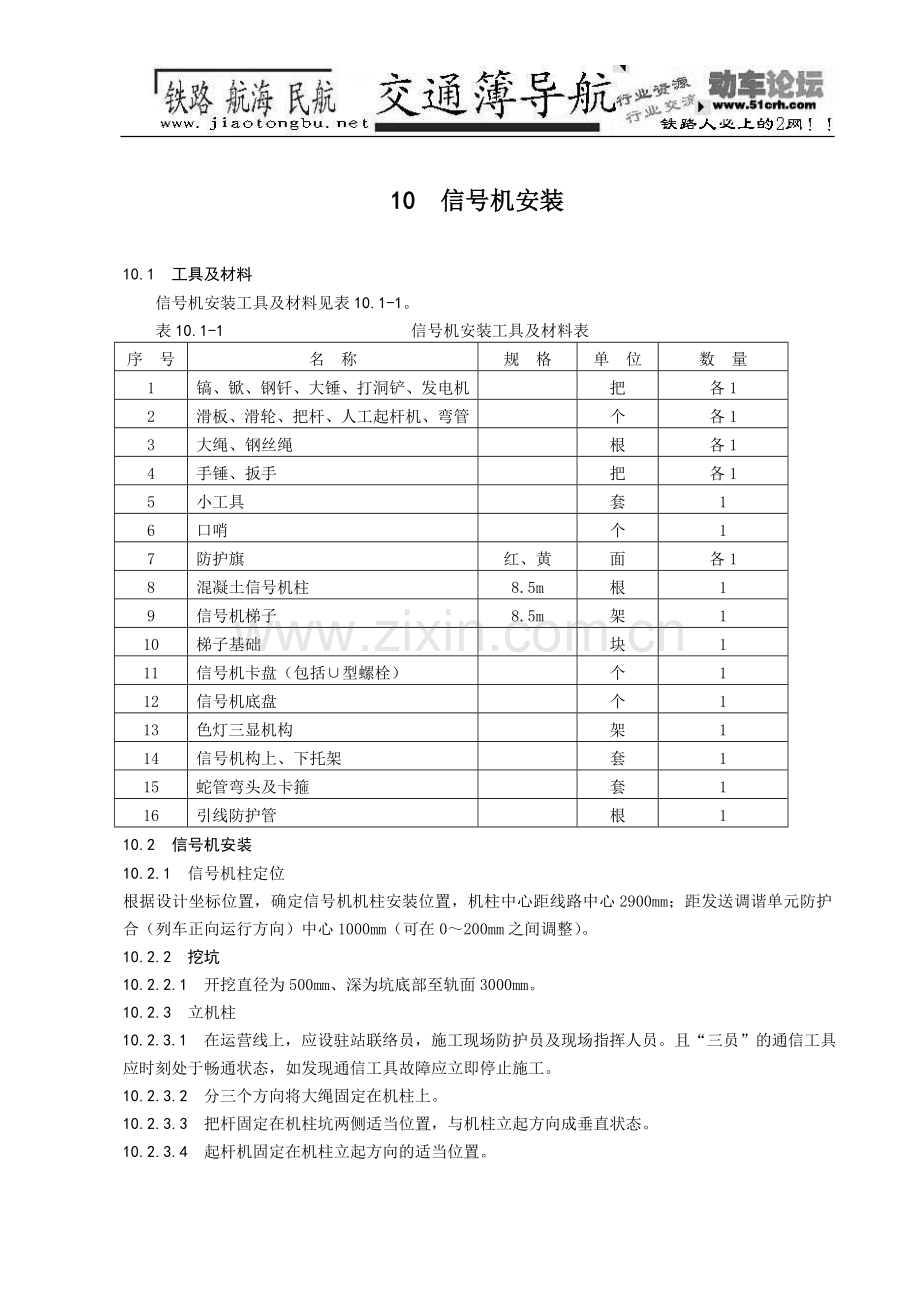

10 信号机安装
10.1 工具及材料
信号机安装工具及材料见表10.1-1。
表10.1-1 信号机安装工具及材料表
序 号
名 称
规 格
单 位
数 量
1
镐、锨、钢钎、大锤、打洞铲、发电机
把
各1
2
滑板、滑轮、把杆、人工起杆机、弯管滑轮
个
各1
3
大绳、钢丝绳
根
各1
4
手锤、扳手
把
各1
5
小工具
套
1
6
口哨
个
1
7
防护旗
红、黄
面
各1
8
混凝土信号机柱
8.5m
根
1
9
信号机梯子
8.5m
架
1
10
梯子基础
块
1
11
信号机卡盘（包括∪型螺栓）
个
1
12
信号机底盘
个
1
13
色灯三显机构
架
1
14
信号机构上、下托架
套
1
15
蛇管弯头及卡箍
套
1
16
引线防护管
根
1
10.2 信号机安装
10.2.1 信号机柱定位
根据设计坐标位置，确定信号机机柱安装位置，机柱中心距线路中心2900mm；距发送调谐单元防护合（列车正向运行方向）中心1000mm（可在0～200mm之间调整）。
10.2.2 挖坑
10.2.2.1 开挖直径为500mm、深为坑底部至轨面3000mm。
10.2.3 立机柱
10.2.3.1 在运营线上，应设驻站联络员，施工现场防护员及现场指挥人员。且“三员”的通信工具应时刻处于畅通状态，如发现通信工具故障应立即停止施工。
10.2.3.2 分三个方向将大绳固定在机柱上。
10.2.3.3 把杆固定在机柱坑两侧适当位置，与机柱立起方向成垂直状态。
10.2.3.4 起杆机固定在机柱立起方向的适当位置。
10.2.3.5 将把杆、起杆机上的钢丝绳、滑轮固定在适当位置。
10.2.3.6 指挥人员将劳力合理的分配到把杆、起杆机、大绳（三根）三个部位。
10.2.3.7 立杆：
1) 指挥人员下达起杆命令；
2) 起杆机工作人员均匀用力转动起杆机；
3) 把杆工作人员把持住把杆；
4) 大绳部位的工作人员从三个方向不断调整机柱方向；
5) 滑板部位人员等机柱底部落入坑底时，迅速将滑板撤出机柱坑；
6) 机柱立起后把杆部位人员将把杆撤除，并在机柱坑内迅速回填土500～800mm；
7) 用钢卷尺测量机柱中心距线路中心2900mm，找正机柱方向，使机柱垂直于水平面装设，其倾斜限度不大于36mm（距地面4500mm处用吊线测量）。
8) 回填土至850mm时，安装卡盘（卡盘位置在梯子一侧），与轨道成垂直方向，用U型螺栓紧固。再继续回填捣固，达到标准为止。
9) 确认机柱符合要求后，方可拆除大绳（三根）及起杆机。
10.2.4 梯子与机构安装
10.2.4.1 梯子安装
1) 将梯子与基础固定。
2) 将梯子的支筋抱箍一端卸开（最上端的梯子支筋抱箍不卸开，但固定抱箍螺丝应松到最大程度）。
3) 用两根大绳在梯子上部交叉固定，将梯子支筋抱箍贴向机柱慢慢托起（梯子顶部应高于机柱顶部）。当梯子上部支筋抱箍套入机柱后，从下至上逐步将各道支筋连接好，和机柱平行一致。
10.2.4.2 机构安装
1) 机构安装在线路侧，与机柱成45°角。

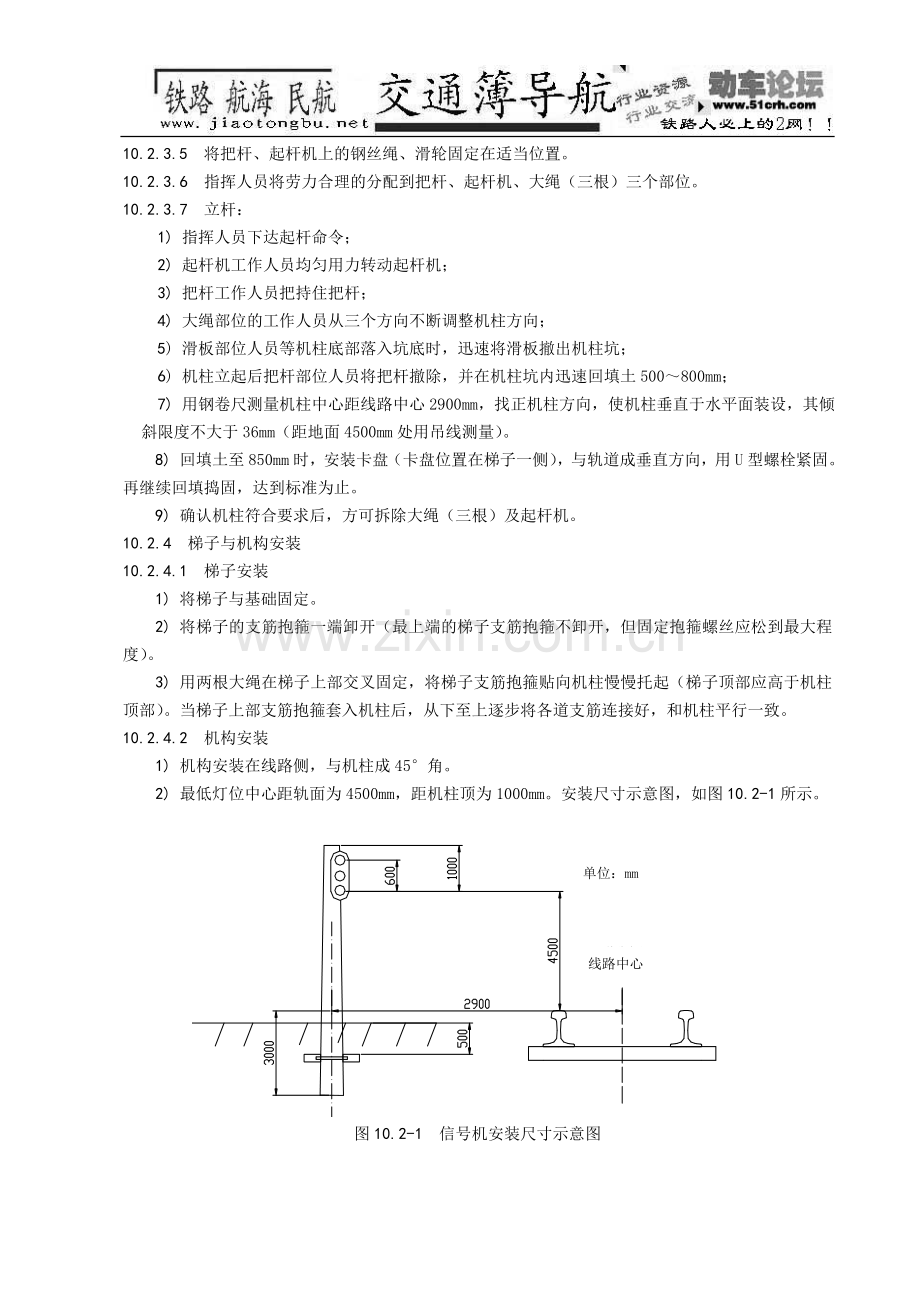

2) 最低灯位中心距轨面为4500mm，距机柱顶为1000mm。安装尺寸示意图，如图10.2-1所示。
单位：mm
线路中心
图10.2-1 信号机安装尺寸示意图
10.2.5 信号机穿、配线
10.2.5.1 机构配线
1) 机构配线采用阻燃型7×0.52mm多股铜芯塑线绝缘软线。
2) 配线端子用Ф4mm压接线环压接。
3) 机柱下部引入口和上部引线口均用Ф20mm胶管防护。
4）测量箱盒尺寸，制作设备配线模板。
5) 根据设备布置图，在模板上绘出的端子，并在端子处钻孔（Ф6mm）。
6) 灯序排列正面看自左向右：绿.红.黄，（和机构灯位排列自上而下一致）。
7) 线把高度走线方式由施工单位和接管单位，共同制定。
8) 配线要求：配线线把粗细均匀，横平竖直，美观大方，中间线条无交叉现象，配线端子用Ф6mm冷压线环压接。
11 防雷及地线
11.1 贯通地线
11.1.1 贯通地线是由25mm2铅包铜缆或35mm2的裸铜缆组成。
11.1.2 贯通地线与电缆同沟直埋于地下，埋设深度及过桥、涵、公路、水沟等障碍物时与电缆做同等防护。
11.1.3 贯通地线的接地电阻值应不大于1Ω。
干线电缆
安全地线
方向盒
干线电缆
支线电缆
贯通地线
防雷地线
空芯线圈
屏蔽地线
屏蔽地线
11.1.4 室外箱盒及信号机等所有相关的金属设备外壳的安全地线、防雷地线及屏蔽地线都应与贯通地线可靠连接，以确保所有金属设备等电位，如图11.1-1(a)、11.1-1(b)所示。
干线电缆
屏蔽地线
安全地线
XJⅡ
干线电缆
支线电缆
贯通地线
防雷地线
空芯线圈
图11.1-1(a) 区间贯通地线与各设备连接示意
图11.1-1(b) 区间贯通地线与各设备连接示意图
11.2 室外设备防雷及接地
11.2.1 室外设备防雷及横向连接线安装
11.2.1.1 将防雷单元安装在空芯线圈防护盒内，固定在基础桩底板上的适当位置。
11.2.1.2 轨道间没有横向连接的地方，每个空芯线圈中心点用10㎜2铜缆与防雷单元连接，铜缆两端为Φ12㎜和Φ8㎜压接铜线环；防雷单元与贯通地线连接用25㎜2铜缆经电缆过道（钢管防护）与电缆沟同深埋设，并用Φ8㎜压接铜线环与防雷单元连接；与贯通地线连接采用焊接方法。如图11.2-1所示
10mm2
10mm2
70mm2
ZW.SK
25mm2
贯通地线
ZW.SK
25mm2
10mm2
25mm2
贯通地线
图11.2-1 横向连接 图11.2-2 简单横向连接
11.2.1.3 在有简单横向连接的地方，两个空芯线圈中心点连接用Φ70㎜2铜缆；两端用压接Φ12㎜铜线环与空芯线圈中心点端子连接并紧固；防雷单元与贯通地线连接用25㎜2铜缆与电缆沟同深埋设，并用Φ8㎜压接铜线环与防雷单元连接，与贯通地线连接采用焊接方法。穿越轨道施工及防护与电缆线路施工方法相同。如图11.2-2所示
ZW.XK
贯通地线
25mm2
ZW.XK
70mm2
11.2.1.4 采用完全横向连接时，安装方法参照3）施工。如图11.2-3所示
图11.2-3 完全横向连接
11.2.2 信号机安全地线
11.2.3.1 信号机机构与梯子间采用φ10mm的钢筋连接；
11.2.3.2 梯子与贯通地线连接采用25mm2铜缆，25mm2铜缆与贯通地线连接与电缆沟同深埋设，并采用焊接方法连接，与梯子用Φ10㎜压接铜线环连接并紧固；
11.2.3.3 梯子与机构、机构与铜缆连接点要打磨干净，接触良好。
12 培土 涂漆 书写
12.1 电气绝缘节设备的培土、涂漆、书写
12.1.1 调谐单元、空芯线圈防护盒的培土
单位：mm
12.1.1.1 调谐单元、空芯线圈防护盒设备培土高度顶面距培土面500mm（基础顶面距培土面为200mm），防护盒中心距正面、侧面为500mm，如图12.1-1所示。
图12.1-1 设备防护盒培土示意图
12.1.1.2 分层夯实,若土质干燥要撒一些水,最后成形,下坡角为60°,上坡角为120°即可。
12.1.2 各种箱盒的培土
在区间信号点，因为方向盒或继电器箱，终端盒或变压器箱都和信号机安装在一起，三件设备需要共同培土，围桩或者围砌（因信号机和继电器箱安装限界比较大，在区间受地形限制，若培土不能满足要求时应对设备进行围砌或者围桩）及地面硬化，具体培土标准见表12.1-1。
表12.1-1 设备培土标准表
序 号
设 备 名 称
培 土 标 准
高 度
顶 面
1
高柱信号机
与所属箱合同
距基础或机柱边缘500
2
矮型信号机
基础面以下500
距基础边缘200
2
继电器箱
基础面以下250
距基础边缘 前面800 后侧面400
3
变压器箱
基础面以下150
距基础边缘 前面600 后侧面400
4
方向电缆盒
基础面以下150
距盒中心500
5
终端电缆盒
基础面以下150
距和中心400
12.2 信号设备围砌
12.2.1 围桩
路基面较窄、边坡较陡的地点可采用围桩，钢筋混凝土围桩的规格有110mm×110mm×1500mm；110mm×110mm×2000mm方形预制件。
根据培土面范围挖沟，如图12.2-1所示。深度以围桩露出地面不超过一半为宜，围桩排好后，沟内培入适量土并夯实，以稳住围桩并夯实，一直填置与原来土面平。向围桩内分层填土夯实，填至距围桩顶面60mm时，应进行基础硬面化。
单位：mm：
图12.2-1 设备围桩示意图
12.2.2 片石砌固
12.2.2.1 如图13.2-2所示，以路基底部向平地挖900mm宽，深600mm的沟，长按培土范围定（若是信号机，继电器箱在一起砌固则长为3300mm，若信号机及方向盒在一起砌固则长为2800mm）。围砌坡度应与该路基坡度相同，培土以表12.2-1为准。
图12.2-2 片石砌固示意图
12.2.2.2 原路基坡面挖出一段平台并夯实。然后，顺斜坡向上砌第一层片石，片石厚度300mm，层内填土夯实，第一层片石向上斜坡砌第二层片石并填土夯实。石围两端根据原路基坡形、地形、地貌来决定所砌形状，一般两端采用垂直围砌方法，最后将台面夯实，应进行基础硬面化。
12.3 机械绝缘节设备的培土
12.3.1 调谐单元（空芯线圈）匹配单元防护盒的培土
参照12.1.1条调谐单元（空芯线圈）匹配单元防护盒的培土方法施工。
12.3.2 方向盒的培土
培土标准见图表12.3-1。
12.4 设备涂漆及名称书写
12.4.1 信号设备除摩檫面、滑动面、螺扣部分、表面镀层部分、手握部分及混凝土制品外，应全部涂漆，涂漆颜色应符合表12.4-1规定。
表12.4-1 设备涂漆颜色表
序 号
机 件 名 称
涂 色
1
各种柱类（混凝土柱除外）
2
室内设备
按工厂产品原色
3
信号机及表示器的遮檐，色灯信号机的机构
黑色
4
遮断信号机、预告信号机的机柱
宽200mm、45°的黑白相间的斜线
5
自动闭塞区段进站色灯信号机前第一架通过信号机机柱
宽200mm、45°的黑白相间的三条黑斜线
7
各种箱盒内部
白色
8
以上各栏未列的室外设备外部
灰色
12.4.2 设备应先除锈，涂防锈漆，再涂规定颜色的调和漆。调和漆应涂两遍，第一遍干燥后，再涂第二遍。
12.4.3 信号设备涂漆应薄厚均匀、完整、颜色一致，不得脱皮、反锈、鼓泡。
12.4.4 设备名称书写：
12.4.4.1 信号设备的名称代号应与竣工图相符，不应使用未经批准的符号、代号及编号。
12.4.4.2 信号设备的名称、代号、编号应用直体字；设备白色者为黑字，设备黑色者为白字。
12.4.4.3 信号机、继电器箱、应用大号字（60mm×40mm）；电缆盒、变压器箱、防护合等，应用小号字（30mm×20mm）。
12.4.4.4 区间通过信号机等应用158mm×112mm、粗22mm的直体字。
12.4.5 设备名称书写位置应符合下列要求：
12.4.5.1 高柱信号机,应在机柱的正面，钢轨面2000mm为宜的地方书写；也可采用挂牌书写方式：
12.4.6.2 矮型信号机，应在机构门中间。
12.4.6.3 继电器箱，应在箱子正面门上。
12.4.6.4 电缆盒、变压器箱、防护合应在箱盒盖面上。
13 室外单点试验
单点试验是检查室外设备有无故障，电缆通道是否导通及绝缘良好，为联通试验创造有利条件。在此介绍室内联锁模拟试验良好状态下进行的室外单点试验。
13.1 信号机点灯试验
13.1.1 准备工作
13.1.1.1 在分线柜处导通室外有关电缆芯线，测试合格，做好记录；
13.1.1.2 室外测试点灯设备是否短路、断路，检查测试点灯灯座端子及软线是否良好，有无混线、断线，灯泡是否断丝等现象；检查正常后将设备线连接到对应端子上。
13.1.1.3 检查室外信号机设备安装及配线完成。
13.1.1.4 在分线柜处准备一路临时交流220∨点灯电源。
13.1.2 试验
13.1.2.1 将临时点灯电源接入相应的电缆芯线上。
13.1.2.2 红、黄、绿灯分别送电，核对显示灯位。
13.1.2.3 分别进行主付灯丝转换试验，并检测本信号点报警条件。
13.2 调谐区内设备单独送电试验
13.2.1 准备工作
13.2.1.1 确认室内移频电路模拟试验完毕。
13.2.1.2 拆除相关区段模拟回路。导通分线柜中相应区段的电缆芯线，并连接到端子上。
13.2.1.3 将调谐单元与匹配变压器连接。
13.2.2 试验
13.2.2.1 开启相应区段的发送器，测量匹配变压器的V1、V2间电压应为500～1500mV；
13.2.2.2 用铜芯塑料线将调谐单元与空芯线圈连接。
AG f1
空芯线圈
调谐单元
轨道
BG f3
调谐单元
发送器
匹配变压器
匹配变压器
V1
V2
BVR7×0.52
铜芯线2×15m
AG
分线盘f1
ο ο
ο
ο ο
ο
ο ο
ο
ο ο
ο
图13.2-1 调谐区内设备送电电路示意图
13.2.2.3 测量匹配变压器的V1、V2间电压应上升20～30%，E1、E2间电压应下降20～30%。如图13.2-1所示。
