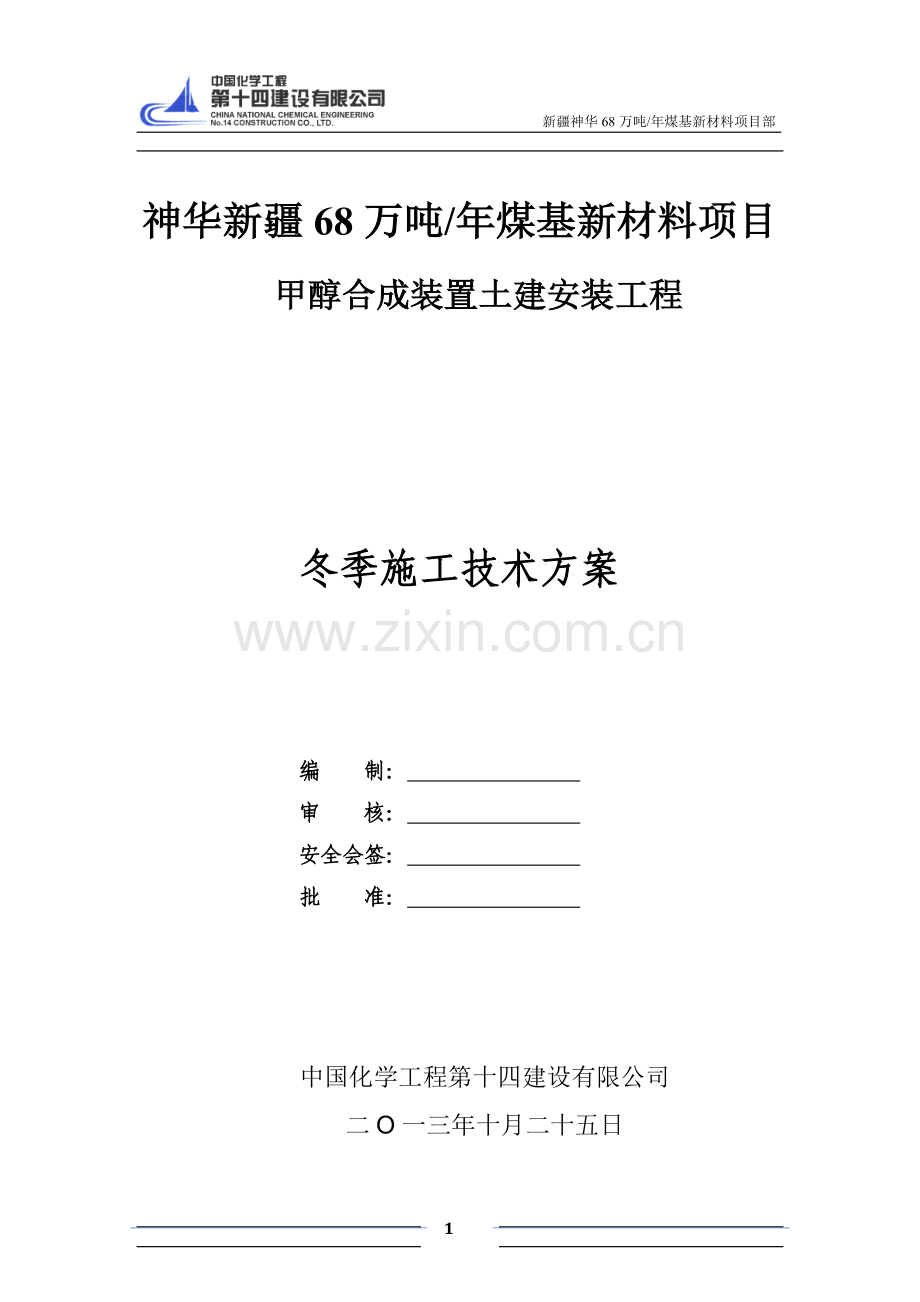

甲醇土建工程冬季施工方案修改版.doc

新疆神华68万吨/年煤基新材料项目部

神华新疆68万吨/年煤基新材料项目
甲醇合成装置土建安装工程

冬季施工技术方案

编 制：
审 核：
安全会签：
批 准：

中国化学工程第十四建设有限公司
二O一三年十月二十五日

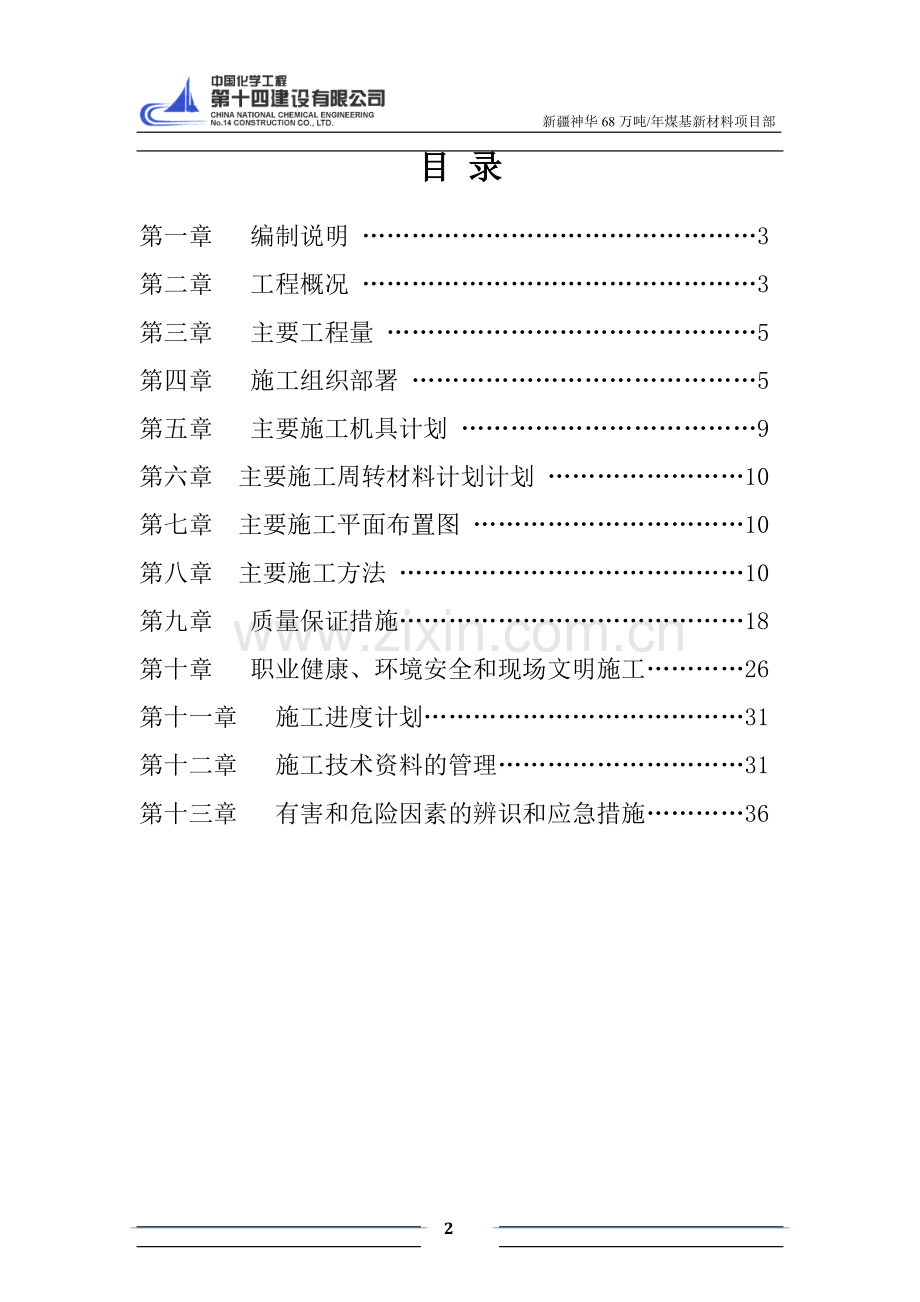

目 录

第一章 编制说明 …………………………………………3
第二章 工程概况 …………………………………………3
第三章 主要工程量 ………………………………………5
第四章 施工组织部署 ……………………………………5
第五章 主要施工机具计划 ………………………………9
第六章 主要施工周转材料计划计划 ……………………10
第七章 主要施工平面布置图 ……………………………10
第八章 主要施工方法 ……………………………………10
第九章 质量保证措施……………………………………18
第十章 职业健康、环境安全和现场文明施工…………26
第十一章 施工进度计划…………………………………31
第十二章 施工技术资料的管理…………………………31
第十三章 有害和危险因素的辨识和应急措施…………36

第一章 编制说明
1.1编制目的
根据《建筑工程冬期施工规程》（JGJ104-97）规定：根据当地多年气象资料统计，当室外日夜平均气温连续5天稳定低于5℃时，即进入冬期施工；当室外日夜平均气温连续5天高于5℃时解除冬期施工。
为了保证工程施工不因冬季温度影响施工质量、安全、耽误工期，并加强冬季施工的综合管理，特编制此方案。
1.2适用时间与范围
根据新疆地区多年气象观测资料表明及冬期施工现场环境气温要求标准，新疆地区的冬期施工一般安排在本年度的11月20日至来年的3月15日，累计120天左右。
1.3编制依据
1、建筑工程冬期施工规程（JGJ104-97）
2、《混凝土结构工程施工质量验收规范》（GB50204-2002）
3、《混凝土外加剂应用技术规范》（GB50119-2003）
4、工程建设标准强制性条文（房屋建筑部分）
5、《混凝土强度检验评定标准》GBJ107-87
6、《混凝土外加剂应用技术规范》GB50119-2003
7、《混凝土质量控制标准》GB50164-92
8、《混凝土泵送施工技术规程》JGJ/T10-95

第二章 工程概况
2.1概述
冬季即将来临，冬季施工时由于其寒冷的的气候条件将会直接影响在建工程的施工质量、安全和进度。为保证新疆神华68万吨/年煤基新材料项目甲醇合成装置甲醇合成、稳定塔、氢气增压和储存单元冬期施工的顺利进行，自冬期施工开始前夕起，我项目经理部成立以项目经理为第一责任人的施工现场冬期施工领导小组，作必要的准备工作。
项目名称： 神华新疆68万吨/年煤基新材料项目
工程名称：神华新疆68万吨/年煤基新材料项目甲醇合成装置土建安装工程
业 主：中国神化煤制油化工有限公司北京工程分公司
中国神化煤制油化工有限公司新疆煤化工分公司
EPCM单位：中国成达工程有限公司
监理单位：吉林梦溪工程管理有限公司
施工单位：中国化学工程第十四建设有限公司
建设地点：新疆维吾尔自治区乌鲁木齐市甘泉堡经济技术开发区
2.2 编制原则
确保工程质量；经济合理，使增加的费用为最少；所需的热源和材料有可靠的来源，并尽量减少能源消耗；确实能缩短工期。
2.3冬季施工特点
2.3.1冬季施工由于施工条件及环境不利，是工程质量事故的多发季节，尤以砼工程居多。
2.3.2质量事故出现的隐蔽性、滞后性。即工程是冬天干的，大多数在春季才开始暴露出来，因而给事故处理带来很大的难度，轻者进行修补，重者重来，不仅给工程带来损失，而且影响工程的使用寿命。
2.3.3冬季施工的计划性和准备工作时间性强。这是由于准备工作的时间短，技术要求复杂。往往有一些质量事故的发生，都是由于这一环节跟不上，仓促施工造成的。
2.4质量要求
单位工程合格率100%；争创国家优质工程。

第三章 主要工程量

3.1 氢气增压和储存单元工程量
名称
单位
数量
土方开挖
m3
1000
基础垫层
m3
15
基础钢筋
t
50
基础模板
m2
300
基础混凝土
m3
70
土方回填
m3
900
3.2 稳定塔单元工程量
名称
单位
数量
土方开挖
m3
1200
基础垫层
m3
20
基础钢筋
t
50
基础模板
m2
600
基础混凝土
m3
200
土方回填
m3
800
3.3 合成单元工程量
名称
单位
数量
土方开挖
m3
3180
基础垫层
m3
140
基础钢筋
t
110
基础模板
m2
1600
基础混凝土
m3
839
土方回填
m3
2480

第四章 施工组织部署
4.1 组织机构
4.1.1 项目经理部的设置
根据本投标工程具体情况，公司在现场设立“中国化学工程第十四建设有限公司神华新疆68万吨/年煤基新材料项目项目经理部”。
项目经理部组织机构图
见下页

项目经理：陈如流

质量经理：杜勇锋
项目总工：杜勇锋
项目总协调：马忠华
施工经理：梅耀宇

办公室：王建中
设材科：王中习
质检科：陈志
土建一队质检员
工程科：唐友昌

土建三队质检员
土建二队质检员

4.2施工部署
4.2.1总体部署
本装置施工内容土建基础的施工。由于土建工程量较大，工期较短，相临施工阶段交叉作业时间相对较长及现场实际环境均给施工带来一定的困难。需对本工程的施工有个合理的规划，理清思路，统一施工。
针对本装置施工特点，本装置的施工组织思路是：加强施工前准备，加大施工预制力度。施工前期，根据施工现场需要，做好冬季临时设施及现场临时道路。
工程前期的重点是土建基础的施工。拟投入土建三个班组，进行现场土建的测量、放线，土方开挖、支模、钢筋绑扎、混凝土浇筑的工作。
4.2.2主要劳动力安排表：
工种
土方工程
基础工程
主体工程
竣工清理
砼工

15
20

木工

15
20

钢筋工

15
20

架子工
6
10
20
20
普工
20
15
60
10
合计
26
70
140
30

冬歇前劳动力计划
工种
土方工程
基础工程
砼工

10
木工

10
钢筋工

15
架子工
8
8
普工
20
15
合计
28
58

4.2.3上岗培训情况
入场施工所有的人员先进行三级安全教育，然后到业主方进行安全培训，合格后方可进行现场作业；对于特种作业工种必须进行特种工种培训，资质审查合格后，进入现场施工，作业时必须持证上岗，即所有进场施工人员均是培训合格的，所有特种作业工种都持有合格证件。

20

第五章 主要施工机具计划

5.1施工机具计划
序号
机械或
设备名称
型号
规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
完好率（%）
备注
1
内燃平衡重式叉车
CPC20-AG2
1
杭叉集团股份有限公司
2012
40
较好
95

2
电子经纬仪
FDT5-1
1
天津欧波精密仪器有限公司
2012
/
较好
100

3
电子水准仪
DINI03
1
美国天宝
2011
/
较好
100

4
电缆
3*95
300
天津电线电缆厂
2010
/
较好
100

5
全站仪
FTS532N
1
天津欧波精密仪器股份有限公司
2011
/
较好
100

6
涂层测厚仪
CM-8821
1
广州兰泰仪器有限公司
2012
/
较好
100

7
挖掘机
0.5~1m3
2
当地
2012
/
较好
100

8
钢筋调直机
GT4-4/14
2
洛阳
2012
/
较好
100

9
钢筋切断机
QJ7-40
2
杭州
2012
/
较好
100

10
钢筋弯曲机
GC40
1
合肥
2012
/
较好
100

11
铲车

2
当地
2012
/
较好
100

第六章 主要施工周转材料计划
6.1施工周转材料计划
序号
材料名称
规格
单位
数量
备注
1
钢管
φ45*3
m
1000

2
扣件

套
500

3
木方
3000*200*25
块
300

4
彩条布

m2
200

5
草帘

m2
2000

6
保温棉

m3
300

7
毛毡

床
80

第七章 施工平面布置图
7.1施工平面布置图见附件

第八章 主要施工方法

8. 1冬季施工准备工作
当气温低于0℃时，应即采取冬期施工措施，以防止正在施工的建筑工程遭受冻害。
8.2技术准备
8.2.1、组织项目部技术人员学习冬季施工规范、理论及冬季施工技术，做好冬季施工项目的技术交底及业务培训工作。
8.2.2、抓好施工特殊作业人员的培训，使其具备本工种的基本知识，达到按操作规程进行实际操作的能力。
8.2.3、抓好各标段工程测温员、试验员的培训，使其掌握本工种的基本技能，明确其工作的重要意义。
8.2.4、建立气象预报联系制度，及时掌握天气变化情况，以防天气突变对施工造成重大影响。
8.2.5、测温孔的布置应根据要求按顺序进行编号, 安排专人测量施工期间的室外气温、混凝土的入模、养护温度，并认真做好记录。
8.2.6、每天密切关注当地气象台，随时撑握天气变化情况，防止寒流的突然袭击。
8.2.7、开始测温前要准备好工具、用具、文具等，为正常测温创造有利条件。主要工具、用具有：①测温计：测量大气温度和环境温度，采用最高最低温度计，测量混凝土温度采用玻璃液体测温计。各种测温计在使用前均应进行校验。②为表示测温孔的位置和编号，需准备与测温孔数量相应的标识，并在标识上编号，标识可以用三角架上挂小木板。③闹钟、手电筒、文件夹、测温记录表、，均应事先准备齐全。
8.3、施工准备
8.3.1、要求砼搅拌站掺防冻剂（防冻剂必须是复检合格外加剂），砼用泵车输送到作业面，保证砼入模温度在10℃左右，最低不低于5℃，连续浇筑砼间隔不能超过1h。
8.3.2、根据冬季施工的工程量和不同部位以及现场的条件，编制工程材料和冬季施工保暖防冻材料计划，器材管理人员依据材料计划做好市场调研工作，组织材料进场，根据材料的不同性能分别保管，保证冬季施工需要。
8.3.3、工地测温员收集天气预报，根据天气情况采取措施，安排施工。
8.3.4、混凝土泵管用保温篷布缠裹保温，泵管保温严密，不得露出泵管，以保证混凝土入模温度。
8.3.5、对现场火源、电源、水源要加强管理，全面检查一次防止意外事故的发生。
8.4主要项目冬季施工技术措施
8.4.1混凝土工程
8.4.1.1冬施混凝土施工总则
本工程冬期混凝土由业主框架协议中混凝土搅拌站集中提供混凝土
8.4.1.2混凝土泵送
混凝土出罐前一定要测量其温度，保证其温度不小于+15℃，输送到作业层的混凝土，测量入模温度，要求不低于+10℃。每一台班施工完成后，清洗输送管线及机具，彻底排出其内部的积水，以免其内部受冻，影响施工的正常进行。
罐车必须设置在稳固地点，不得有冰雪冻融物。喂料前，要监督罐车进行倒转，防止混凝土的离析等物理不良变化。施工现场道路注意防滑等措施，水平管的出料方向要低于进料方向，输送管不得直接稳固在钢筋、模板及预埋件上。
8.4.1.3混凝土浇筑
1）混凝土浇筑安排每次浇筑的开始时间宜在当日上午9：00开始，尽可能避开夜间作业。
2）混凝土浇筑应尽可能避开雨雪严寒天气施工。
3）浇筑混凝土前及时将模板、钢筋上的冰、雪清理干净。
4）浇筑前充分做好准备工作，提高混凝土的浇筑速度，保证混凝土的入模温度。
5）每次浇筑混凝土前，要检查混凝土泵管上包裹阻燃草帘被、岩棉管是否有破损之处，并及时修补，避免施工冷桥对混凝土温度的影响。
6）现场混凝土随浇随盖，先铺一层塑料薄膜，，及时加盖一层棉毡。
7)混凝土浇筑时要测量其入模温度，保证其温度不得小于+5℃，浇筑成型后的混凝土温度不得小于+5℃。混凝土浇筑完毕后要及时覆盖保温养护。
8.4.1.4混凝土养护、测温
本工程混凝土的养护采用暖棚法进行养护，在混凝土中掺加适量抗冻早强剂，并将混凝土搅拌原材料预先加热，混凝土经运输、浇筑完成时，温度保持在8～10℃以上，通过人工加热，使混凝土经1～1.5d后才冷却至0℃。（此时混凝土强度达到抗冻临界强度，然后，混凝土逐渐与环境气温相平衡，由于防冻剂的作用，混凝土在负温中强度继续增长。）
暖棚人工加热的具体措施如：先将浇筑完的基础采用一层塑料薄膜再加盖一层阻燃棉毡被。棉毡被的铺盖要严密，一层压一层，要求相邻棉毡应搭结200mm，铺盖过程中应注意混凝土的成品保护，不得随意踩坏混凝土。在基坑四周搭设暖棚脚手架，竖向间距在2米一根，高度高于基础3米，而后搭设水平脚手架，形成龙门屋架形式，然后在上面敷设帆布棚，将整个基础覆盖，在帆布棚的四个边固定死，帆布棚上应用木方或钢管等重物覆盖，防止风吹开及温度流失，在暖棚内采用加热设备进行加热。安排专人负责检查加热设备工作，同时对工人加强冬施期间的技术交底，注意混凝土覆盖物的保护。
1）在浇筑混凝土时，要根据测量温度的要求，预埋好温度计的测量位置。预埋孔的尺寸见测温孔的设置，测温次数见温度测量表。
保温完毕，相关人员要认真检查，遇有大风天气，要留专职人员检查覆盖情况，并负责修复被风破坏的保温层。
2）测温孔的设置
a测温孔应在易于散热的部位设置，设置在非承载部位。
3）测温方法和要求
a玻璃液体温度计的测温方法。
①测温人员工作前，应检查所需用具是否齐全，夜间测温还应带好手电筒。
②混凝土浇筑时，顶板用φ25园钢筋棍按入测孔位置并能形成深度适宜的测孔，混凝土终凝前拔出钢筋棍。剪力墙用φ25钢管预埋，内侧封严，外侧用保温材料堵塞。插上标志测孔位置的三角旗。
③测温时，按测温孔编号顺序进行。温度计插入测温孔后，堵塞住孔口，留置在孔内3～5分钟。然后从孔中迅速取出，使温度计与视线成水平，仔细读数，并记入测温记录表，同时将测温孔用保温材料按原样堵塞住覆盖好，。
b最高最低温度计的测温方法。
测量大气温度时，应使用最高最低温度计。使用的方法是：U形水银柱左右两侧所指的读数不同，左侧蓝色浮动砝码的下端所指的刻度为上次测温以后至此次测温期间温度变化的最低点，即最低温度。右侧蓝色浮动砝码的下端所指的刻度为上次测温以后至此次测温期间温度变化的最高点，即最高温度。
c现场测温项目及测温次数见下表：
测温项目
测温次数
测温时间
1.室外气温及环境温度
每昼夜4次，并测量最高最低气温。
1：30、7:30、13:30、19:30
2.工作环境温度
每工作班2次
上.下午各一次
3.混凝土入模温度
每工作班4次
按车次测
4.混凝土养护温度
混凝土浇筑后，在抗冻临界强度之前
每2h测一次
达到抗冻临界强度之后
每隔6h测一次。
进入冬施开始配合混凝土施工进行规定项目的测温，各项测温内容按规定表格填写。
8.4.1.5混凝土养护注意事项
1）混凝土初期养护温度,不得低于5℃,不能满足该温度条件时，必须立即增加覆盖保温。
2）若混凝土拆模后，混凝土温度与外界温差大于20℃时，在混凝土表面，必须继续覆盖两层棉毡。
8.4.1.6混凝土试块留置
冬施中混凝土试块为混凝土拆模和确定热养护期提供依据。在制作试块时应按照《混凝土结构工程施工质量验收规范》（GB 50204-2002）中有关规定并结合施工中实际情况，试块组数应留设4组。
序号
组 别
应 用
1
第一组
28天标养，检测混凝土强度
2
第二组
混凝土同条件养护，测定拆模时混凝土强度
3
第三组
同条件养护28d，转入标准养护28天测设强度。
4
第四组
同条件等效养护龄期达到600℃，以检验实体强度（见证）
（注：拆模及撤除保温层要求：模板及保温层应在混凝土达到受冻临界强度并冷却到5℃后方可拆除。当混凝土与外界温差大于20℃时，拆模后的混凝土表面，用防火草帘被临时覆盖，使其缓慢冷却。）
8.4.1.7测温管理
1）每施工段停止测温时，由技术员审阅测温记录，签字后交技术负责人审阅签字。
2）对特殊情况需要延长保温时间采取加温措施者，要及时报告项目技术负责人。
3）测温工作由技术负责人统一管理，试验员负责本工程的测温、保温、掺外加剂等工作，将每天测温记录及时上报技术负责人。
4）质量检查人员，每天要检查冬施的测温、保温的情况，对发现的问题要及时通知监理及业主方。
5）测温员在每层或每段停止测温时要向技术负责人交一次测温记录，平时发现问题及时向工长和技术员汇报，以便采取措施。
6）测温人员每24小时都有人上岗，实行严格的交接班制度。测温人员要分楼号分项填写测温记录并妥善保管。
7）测温人员要经常与加温人员、保温人员取得联系，如发现加温、保温措施不当使温度急剧变化或降温过速等情况，应立即汇报队长进行处理。
8.4.2钢筋工程
8.4.2.1一般规定
a．钢筋调直冷拉温度不宜低于-20℃。预应力钢筋张拉温度不宜低于-15℃.
b．负温条件下使用的钢筋，施工过程中应加强管理和检验，钢筋在运输和加工过程中应防止撞击和刻痕。
c．钢筋张拉与冷拉设备、仪表和液压工作系统油液应根据环境温度选用，并应在使用温度条件下进行配套校验。
d．当环境温度低于-20℃时，不得对HRB400钢筋进行冷弯加工。
8.4.2..2钢筋的冷拉：在负温下冷拉钢筋后，应逐根进行外观检查，其表面不得有裂纹和局部颈缩。该部分钢筋应提前全部下料制作完毕。
8.4.2.3钢筋接头及浇筑混凝土前将钢筋上的冰雪块清理干净。
8.4.2.4对浇筑完混凝土面的预留钢筋上的混凝土及时清理干净。
8.4.2.5钢筋直螺纹丝头加工采用的冷却液（水溶性切削润滑液）须为防冻型。保证-20℃以上不受冻仍可使用。
8.4.3模板工程
8.4.3.1基础模采用包一层塑料薄膜，外挂阻燃棉帘被保温，顶板随混凝土浇筑包一层塑料薄膜，上加阻燃棉帘被保温。如果是基础立柱，除了包一层塑料薄膜外，必要时再绑上双层草帘，再盖上阻燃棉帘被保温，用绳子或钢丝绳绑扎牢固。
8.4.3.2遇雨雪天气，及时用暖风机清除模板内冰雪。
8.4.3.3冬施期间混凝土强度增长缓慢，基础模板因不采用快拆体系，全部模板方材一次性投入，数量须准备充足，拆模严格按施工方案执行。
8.4.3.4模板拆除控制：基础侧模及基础立柱模板须在同条件养护试块混凝土强度达到5N/mm2混凝土温度冷却到5℃后，且混凝土表面温度与外界环境温度差不大于20℃时方可拆除。对于柱子混凝土，还应控制其混凝土内外温差不大于25℃。
8.4.4土方工程
正式进入冬施，现场进行场地回填平整工作。对其冬期施工质量的保证作如下要求：
8.4.4.1填方前清除基底上的冰雪和保温材料，填方边坡表层1m以内，不得采用含有冻土块的土填筑。
8.4.4.2回填用土应过50mm筛孔，做到随筛、随拌、随夯、随盖，当气温低于-10℃时，将作业面上的棉被帘增加到两层。
8.4.4.3对基槽及地面工程范围内的回填土，不得采用冻土块或受冻的粘土做回填土料，对其它沟槽部位的回填土，冻土块含量不得超过回填总体积的15%，且冻土块的粒径应小于15cm，冻土块应分布均匀，逐层压实。
8.4.4.4回填宜连续进行并应夯实，以免地基土或已填的土受冻，大面积填方时，要组织平行流水作业或采取其它有效的保温防冻措施。对当天回填的灰土面层采用覆盖阻燃棉帘被保温，防止过夜面层冻涨，第二日回填前如前冻结部位必须挖除后重新回填。人工夯实时，每层铺土厚度不超过20cm，夯实厚度为10～15cm。
8.4.4.5冬期施工室外平均气温在-5℃以上时，填方高度不受限制，平均气温在-5～-10℃时填方高度不宜超过4.5m，平均气温在-11～-15℃时填方高度不宜超过3.5m，平均气温在-16～-20℃时填方高度不宜超过2.5m。
8.4.5脚手架工程:
8.4.5.1冬季施工由于受气候及环境的不利影响,是质量事故和安全事故的多发季节.冬季施工的质量事故具有隐蔽性和滞后性,即冬季施工的工程可能要到春季才能显现出来,如在冻结土上搭设脚手架,到春季解冻时可能出现脚手架倾斜、倒塌等隐患。
8.4.5.2技术措施:
8.4.5.2.1现场作业不得在未经处理的冻土上架设脚手架，必要时冻土要经过处理。脚手架基础周围必须设置排水沟。
8.4.5.2.2建筑工程外架，立杆基础要垫稳垫牢。
8.4.5.2.3所有参加作业的人员必须经过安全教育，持有特殊作业人员操作证方能进行作业。
8.4.5.2.4特殊脚手架作业前有技术员进行交底，所有作业人员必须参加，并签字记录。并在搭设中途不得换人，如更换人员必须通知安全员和技术员，重新进行安全技术交底后方可进行作业。
8.4.5.2.5作业区域应设置用红白带等警示标志，并有专人监护。
8.4.5.2.6上下脚手架应走斜道或梯子，不得沿绳、脚手架立杆或栏杆等攀爬。上下行走人员应在安全带并与可靠物（水平绳、扶手、护栏等）挂牢后才能前进。
8.4.5.2.7遇有五级以上大风、大雨、雪、强霜冻、浓雾等，应立即停止露天搭设工作，雨雪后作业还应有防滑措施。
8.4.5.2.8在脚手架使用过程中，如发现倾斜、下沉、松扣、崩扣等现象要及时处理。同时应定期对脚手架及地基基础进行检查和维护，特别是下列情况下，必须进行检查：
a.遇五级以上大风和大雨、大雪后；
b.寒冷地区开冻后；
c.停用时间超过一个月；
d.杜绝习惯违章的出现，进一步按要求做好文明施工。
8.5、冬施材料计划：
材料计划：毡帘被200条，塑料布200公斤，彩条布300米，麻袋300条，帆布棚500M2，草垫500条，温度计10个，脚手架2吨

第九章 质量保证措施

9.1质量保证框架图

9.2质量管理目标
国家标准优良工程
9.3 制定质量管理责任制
项目经理部各职能部门，各作业层人员，应制定质量管理责任制，明确各工作岗位应承担的责任，达到质量的要求。为达到这一质量目标应拥有的责权范围，达到质量目标后应获得的利益及达不到目标接受的处罚，管理层的质量目标责任制建立后将其纳入年度考核内容与年度奖挂钩。实行质量责任制：项目经理是工程施工质量的第一责任人，各部门负责人是本部门质量第一责任人，各施工队队长是本队施工质量的第一责任人，质量责任工程师和各专业责任工程师是各专业质量责任人员。各单位要按分工认真履行质量职责，施工中严格按国家、行业、地方强制性标准规范要求进行管理与验收。
9.4 施工准备过程的质量控制
a．认真做好进场人员的质量意识教育，牢记：“质量是企业的生命”的宗旨。
b．优化施工方案，积极采用先进的施工工艺，科学安排施工进度，合理调配劳动力。
c．认真阅看图纸，做好技术交底及图纸会审。
d．材料采购力求货比三家，择优选用，并按要求定量进货、复验，降低损耗．
e．合理选用施工机械，搞好维护检修，保持机械设备的良好技术状态。
9.5 施工过程中的质量控制
a．在工期、工序、测量放线、模板、混凝土等影响工程质量的关键过程设立重点管理小组，以工期、工序小组为提高工作质量管理小组，其它四个为攻克技术难点或质量通病的攻关型小组。
b．建立高效灵敏的质量信息反馈系统，按照单纯随机、分层随机、整理随机抽样法客观的提取产品质量数据，为决策者提供可靠依据。
c．收集、整理、真实、全面地专业技术资料，以便考核。
d．加强对主要分项工程（混凝土、模板、钢筋）的质量控制，各操作程序严格按照规范要求操作，具体操作程序风附图。
9.6 质量控制保证措施
9.6.1 建立严格的工程项目质量保证体系，明确项目经理是工程质量第一责任人，在工程项目设置专职质量员，为实施质量控制提供保证。
9.6.2 实现目标管理，将工程总目标分解成各施工阶段的质量目标。要确保基础分部工保证合格，通过目标的层层分解，土方工程合格、钢筋工程合格、模板工程合格等来保证总目标的实施。
9.6.3 开展质量管理小组活动，做好质量预控。结合项目管理实践，成立工程质量管理小组，围绕工艺改革，新技术推广，现场管理实践等方面，运用企业质量管理思想和方针，渗透于项目管理全过程。通过质量管理目标规定，质量缺陷调查分析，制定对策，措施实践，效果检查，总结提高等一系列质量管理方法，对质量管理点和工序控制点，实现预控，把质量缺陷消除在施工形成过程中，使每一次循环质量，缺陷明显减少，周而复始，不断进行PDCA 循环，工程质量不断改进，不断提高，使基础分部达到合格。
9.7 质量控制点
9.7.1土建施工质量控制点要按照业主要求严格执行。
新疆神华68万吨/年煤基新材料项目部
9.7.2甲醇合成装置土建施工质量控制点
建设项目：神华新疆68万吨/年煤基新材料项目180万吨/年甲醇合成装置
编制：陈志
批准：杜勇峰
2013年10月 9 日
编号：
版次：0
装置单元工程：合成装置
项目组：甲醇联合
监理单位：吉林梦溪工程管理有限公司
EPC承包商：中国成达工程有限公司
施工单位：中国化学工程第十四建设有限公司
序号
质量控制点检查、检测项
执行依据或规范
质量检查要点
质量记录及格式文本号
控制等级
备注
土建工程质量控制点等级划分表
1
地基基础
1.1
土方工程

1.2
测量定位
《建筑地基基础工程施工质量验收规范》（GB50202-2002）
施工方案
坐标、高程的原始依据，测量成果。
工程定位测量记录SH/T3503-J203
AHR

1.3
基槽、基坑土方开挖
标高、长度、宽度、边坡、基底土性。
土方开挖工程检验批质量验收记录010101
BR

1.4
地基验槽
基底土性、标高、开挖尺寸等
地基验槽记录SH/T3503-J201
AHR

1.5
土方回填
土方分层夯实系数、垃圾的清理
土方回填工程检验批质量验收记录010102
BR

1.6
钢及混凝土支撑系统
开挖和支撑设置的方式；开挖的次序和时间；每层
开挖的深度；支撑系统的支撑位置：标高、平面；
钢及混凝土支撑的质量。
施工记录，钢及混凝土支撑
系统检验批质量验收记录
010207
BR

1.7
土方工程验收
《建筑工程施工质量统一验收标准》
（GB50300-2001）
原材料质量合格证和质量合格签定文件；半成品合
格证书；施工记录及隐蔽工程验收文件；检测试验
和见证取样文件；其它必须提供的文件和记录
分部（子分部）工程验收记
录F.0.1
AHR

2
地基处理

2.1
高压喷射注浆地基

高压喷射设备的性能；高压喷射注浆法类别的选择；
施工顺序；桩体搭接；注浆压力；喷嘴标高的控制；
水灰比的控制、检验点的选择；复合地基载荷试验
和单桩载荷试验，桩身强度检验（检查检测报告）
高压喷射注浆地基检验批
质量验收记录010309
BR

2.2
注浆地基
注浆用砂、注浆用粘土、浆液配比、粉煤灰、水玻
璃等；注浆孔位置、孔深、注浆压力；注浆顺序；
注浆体强度；地基承载力
注浆地基检验批质量验收
记录 010311
BR

2.3
地基处理工程验收
《建筑工程施工质量统一验收标准》
GB50300-2001
原材料质量合格证和质量合格签定文件；半成品合
格证书；施工记录及隐蔽工程验收文件；检测试验
和见证取样文件；其它必须提供的文件和记录
分部（子分部）工程验收记
录 F.0.1
AHR

2.4
基坑开挖和回填
《建筑地基基础工程施工质量验收规范》
（GB50202-2002）
《建筑桩基技术规范》
（JGJ94-2008）
施工组织设计或施工方案
边坡支护形式、降水措施、挖土方案、运土路线及
堆土位置；确保挖土机械不得损坏桩体；填土清除
垃圾、分层夯实
土方开挖工程检验批质量
验收记录 010101；土方回填
工程检验批质量验收记录
010102
BR

2.5
钢筋原材料
钢筋进场时应按规定抽取试件作力学性能试验，
钢筋原材料检验批质量验
收记录 010601
BR

2.6
钢筋的安装
受力钢筋的品种、级别。规格和数量；机械连接、
焊接的接头面积百分率，钢筋弯起点位置（mm）；绑
扎搭接接头面积百分率和搭接长度。柱或上部工程
插筋。
钢筋安装检验批质量验收
记录 010604
AWR

2.7
模板安装
模板的拼装、接缝；木模板湿润；模板与混凝土的
接触面应清理干净并涂刷隔离剂；模板内的杂物应
清理；隔离剂不得沾污钢筋。大体积混凝土模板侧
压力、保温计算
模板安装工程检验批质量
验收记录 010601 和施工方
案。
BR

2.8
模板拆除
混凝土强度应能保证其表面及棱角不受损伤。
模板拆除工程检验批质量
验收记录 010601
BR

2.9
承台混凝土的浇注
承台混凝土应一次性浇注完成，混凝土配合比、混
凝土试块的留置，
混凝土施工检验批质量验
收记录 010603
BR

2.10
承台混凝土养护
混凝土养护：措施、开始时间、结束时间、方式、
保温、保湿；大体混凝土内部冷水循环系统
混凝土施工检验批质量验
收记录 010603
B

2.11
桩承台验收
《建筑工程施工质量统一验收标准》
GB50300-2001
原材料质量合格证和质量合格签定文件；半成品合
格证书；施工记录及隐蔽工程验收文件；检测试验
和见证取样文件；其它必须提供的文件和记录
分部（子分部）工程验收记
录 F.0.1
AHR

3
基础和主体结构

3.1
混凝土基础和混凝土结构

3.2
模板安装工程

大体积混凝土模板侧压力计算和安装验收；大体积
混凝土模板支撑架的计算和安装验收；冬季混凝土
施工模板保温的计算和安装验收；混凝土表面有装
饰效果的模板安装验收。进口设备、重要的、大型
设备基础定位模板的制作和安装
模板安装工程检验批质量
验收记录 010601（1）
/020101（1）/020106（1）
AWR

3.3
模板拆除工程
底模及其支架拆除时的混凝土强度；后张法预应力
构件侧模和底模的拆除时间；后浇带拆模和支顶。
模板拆除工程检验批质量
验收记录 010601（2）
/020101（2）
BR

3.4
钢筋安装
受力钢筋的品种、级别。规格和数量；机械连接、
焊接的接头面积百分率，钢筋弯起点位置（mm）；绑
扎搭接接头面积百分率和搭接长度
钢筋安装检验批质量验收
记录 010602（4）/020102
（4）
BR

3.5
混凝土配合比设计
普通混凝土配合比设计，抗冻、抗渗、高强、大体
积的混凝土配合比设计
混凝土配合比设计检验批
质量验收记录 010603（2）
/020103（2）
AHR

3.6
混凝土施工
混凝土试块留置和留置计划；混凝土运输、浇筑及
间歇时间；施工缝留置位置和处理。
混凝土施工检验批质量验
收记录 010603（3）/020103
（3）
BR

3.7
混凝土设备基础尺寸偏差
有影响结构性能和使用功能的尺寸偏差；对超过尺
寸允许偏差且影响结构性能和安装、使用功能的部
位.

AHR

3.8
预应力原材料
预应力筋的质量；无粘结预应力筋的涂包质量；锚
具、夹具和连接器的性能；孔道灌浆用水泥和外加
剂
预应力原材料检验批质量
验收记录 020104（1
BR

3.9
预应力筋制作与安装
安装时的品种、级别、规格、数量；先张法预应力
施工的隔离剂施工时应避免损伤预应力筋
预应力筋制作与安装检验
批质量验收记录：020104
BR

3.10
预应力筋张拉和放张
张拉、放张时的砼强度；预应力筋的张拉力、张拉
或放张顺序及张拉工艺；实际建立的预应力值与工
程设计规定检验值的相对允许偏差（±5%）。
预应力筋张拉和放张检验
批质量验收记录 020104
AR

3.11
预应力灌浆及封锚
孔道灌浆应饱满、密实；锚具的封闭保护
预应力灌浆及封锚检验批
质量验收记录 020104
BR

3.12
混凝土养护
养护时间、方式；保温、保湿的材料。
施工日志或施工记录
B

第 57 页 共 57 页

第十章 职业健康、环境、安全和现场文明施工

现场安全管理体系人员：
序 号
姓 名
职 务
序 号
姓 名
职 务
1
陈如流
项目经理
4
王会金
HSE经理
2
梅耀宇
施工经理
5
陈治
工程师
3
杜勇锋
项目总工

10.1冬季施工时，要采取防滑措施。生活及施工道路、架子、坡道经常清理积水、积雪、结冰，斜跑道要有可靠的防滑条。
10.2冬季施工现场及临时工棚内严禁用明火取暖，应订出具体防火安全注意事项，并将责任落实到人。
10.3脚手架、脚手板有冰雪积留时，施工前应清除干净，有坡度的跳板应钉滑条或铺草包，并随时检查架体有无松动及下沉现象，以便及时处理。
10.4亚硝酸钠有剧毒，要严加保管，防止发生误食中毒。
10.5现场火源，要加强管理；使用天然气、煤气时，要防止爆炸；使用焦炭炉、煤炉或天然气、煤气时，应注意通风换气，防止煤气中毒。
10.6施工现场严禁使用裸线，电线铺设要防砸、防碾压、防止电线冻结在冰雪中，大风雪后，应对供电线路进行检查，防止断电造成触电事故。
电源开关，控制箱等设施要统一布置，加锁保护，防止乱拉电线，设专人负责管理，防止漏电触电。经常移动的机具导线不得在地面上拖拉，不得浸入水中，应架空绝缘良好。
10.7冬季施工中，
