宁城县蒙医中医医院检验科仪器操作程序 NCXMYZYYYJYKYQCZCX

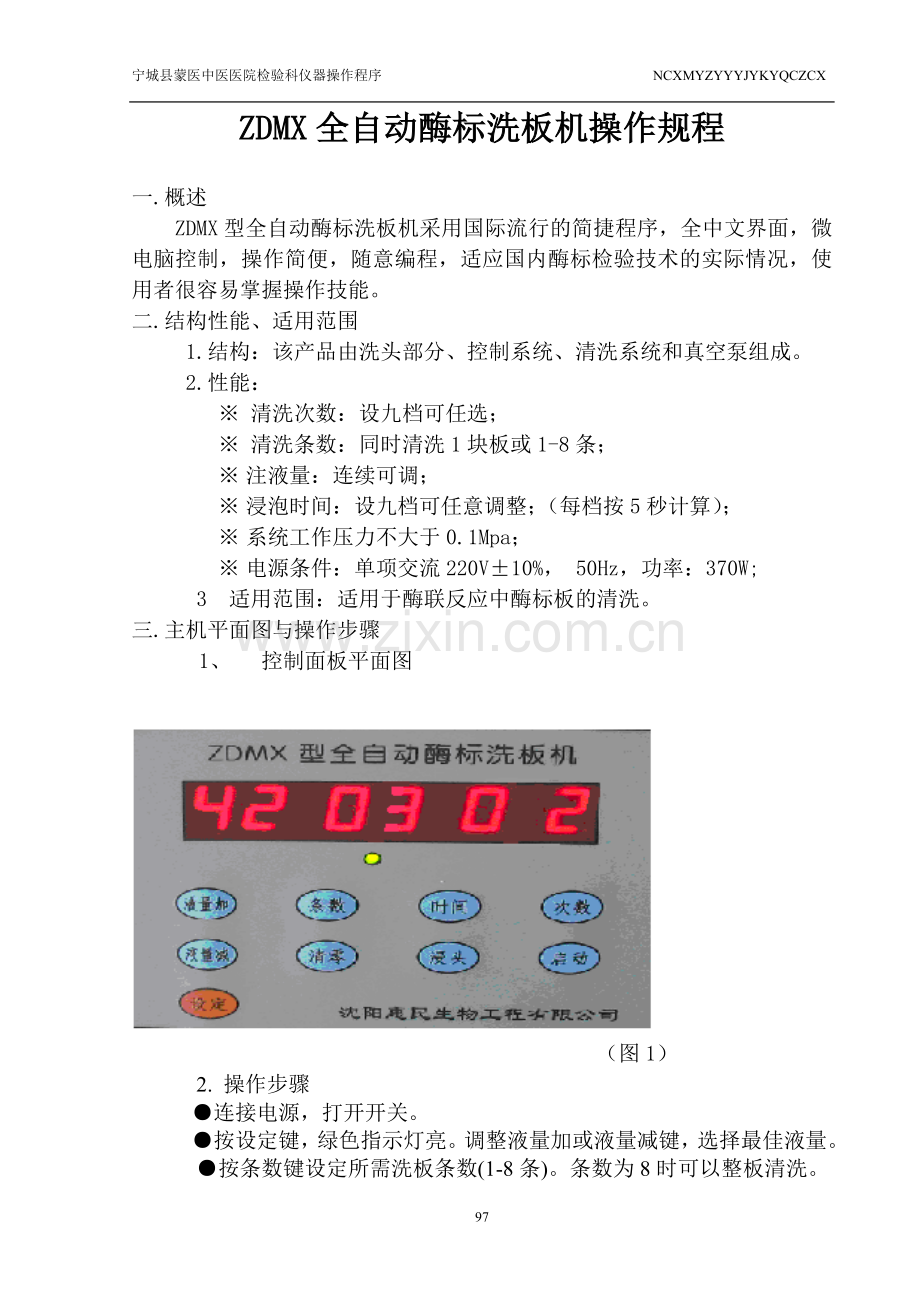

ZDMX全自动酶标洗板机操作规程

一.概述
ZDMX型全自动酶标洗板机采用国际流行的简捷程序，全中文界面，微电脑控制，操作简便，随意编程，适应国内酶标检验技术的实际情况，使用者很容易掌握操作技能。
二.结构性能、适用范围
1.结构：该产品由洗头部分、控制系统、清洗系统和真空泵组成。
2.性能：
※ 清洗次数：设九档可任选；
※ 清洗条数：同时清洗1块板或1-8条；
※ 注液量：连续可调；
※ 浸泡时间：设九档可任意调整；（每档按5秒计算）；
※ 系统工作压力不大于0.1Mpa；
※ 电源条件：单项交流220V±10%， 50Hz，功率：370W;
3 适用范围：适用于酶联反应中酶标板的清洗。
三.主机平面图与操作步骤
1、 控制面板平面图

（图1）
2. 操作步骤

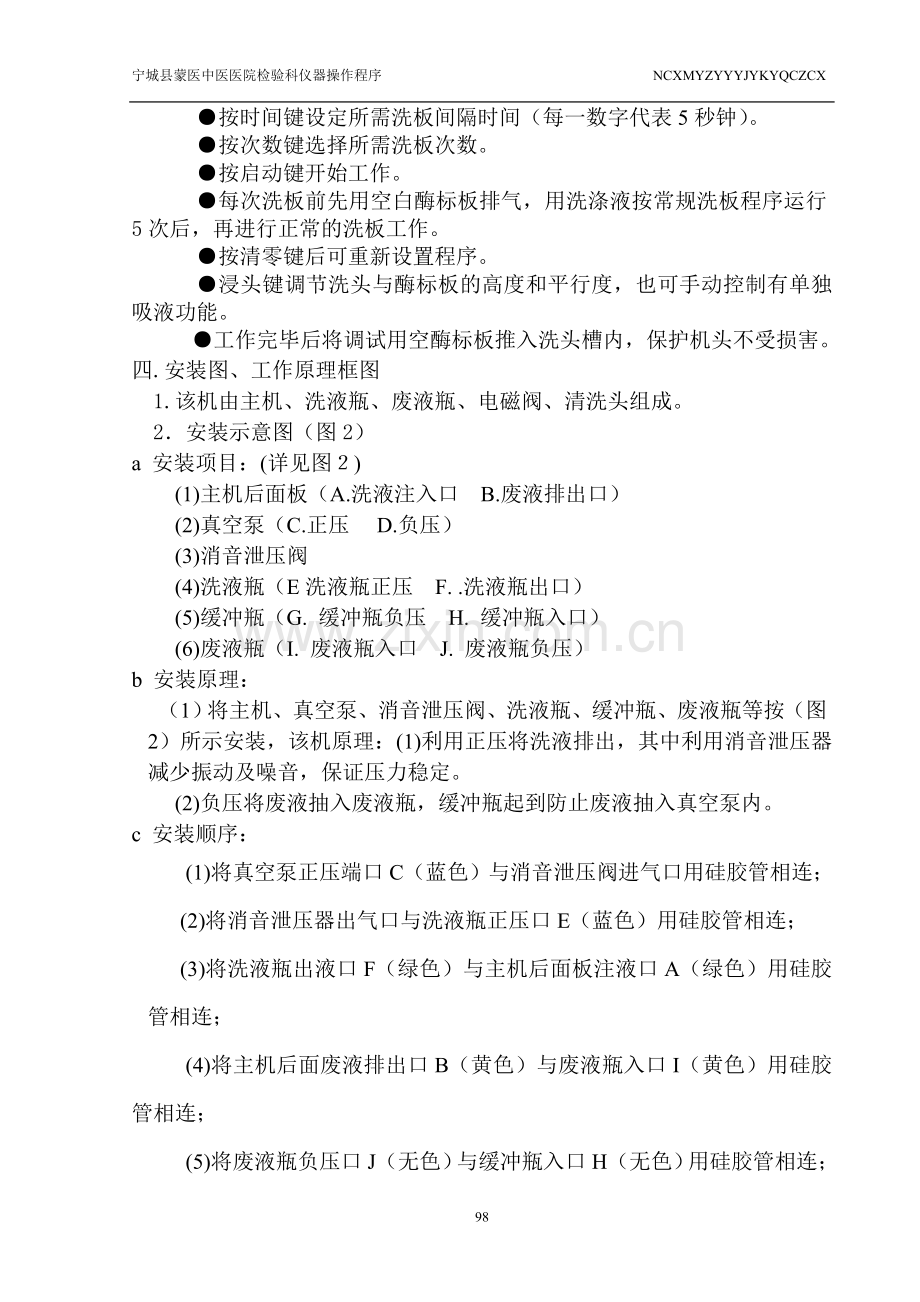

●连接电源，打开开关。
●按设定键，绿色指示灯亮。调整液量加或液量减键，选择最佳液量。
●按条数键设定所需洗板条数(1-8条)。条数为8时可以整板清洗。
●按时间键设定所需洗板间隔时间（每一数字代表5秒钟）。
●按次数键选择所需洗板次数。
●按启动键开始工作。
●每次洗板前先用空白酶标板排气，用洗涤液按常规洗板程序运行5次后，再进行正常的洗板工作。
●按清零键后可重新设置程序。
●浸头键调节洗头与酶标板的高度和平行度，也可手动控制有单独吸液功能。
●工作完毕后将调试用空酶标板推入洗头槽内，保护机头不受损害。
四.安装图、工作原理框图
1.该机由主机、洗液瓶、废液瓶、电磁阀、清洗头组成。
2．安装示意图（图2）
a 安装项目：(详见图２)
(1)主机后面板（A.洗液注入口　B.废液排出口）
(2)真空泵（C.正压　 D.负压）
(3)消音泄压阀
(4)洗液瓶（E洗液瓶正压　F. .洗液瓶出口）
(5)缓冲瓶（G. 缓冲瓶负压　H. 缓冲瓶入口）
(6)废液瓶（I. 废液瓶入口　J. 废液瓶负压）
b 安装原理：
（1）将主机、真空泵、消音泄压阀、洗液瓶、缓冲瓶、废液瓶等按（图2）所示安装，该机原理：(1)利用正压将洗液排出，其中利用消音泄压器减少振动及噪音，保证压力稳定。
(2)负压将废液抽入废液瓶，缓冲瓶起到防止废液抽入真空泵内。
c 安装顺序：
(1)将真空泵正压端口C（蓝色）与消音泄压阀进气口用硅胶管相连；
(2)将消音泄压器出气口与洗液瓶正压口E（蓝色）用硅胶管相连；
(3)将洗液瓶出液口F（绿色）与主机后面板注液口A（绿色）用硅胶管相连；
(4)将主机后面废液排出口B（黄色）与废液瓶入口I（黄色）用硅胶管相连；
(5)将废液瓶负压口J（无色）与缓冲瓶入口H（无色）用硅胶管相连；
(6)将缓冲瓶负压口G（黑色）与真空泵负压端口D（黑色）用硅胶管相连。
d 注意事项：
安装时按（图2）箭头所示方向连接硅胶管,防止逆向安装,造成整机损坏。

（图2）

3．工作原理框图
中央处理器
执行机
键盘
数显

电源直流稳压

传感器

五.洗板机配置
序 号
配件名称
数量
1
微电脑控制器
一台
2
主机
一台
3
真空泵
一台
4
真空泵消音泄压阀
一个
5
电源线
一根
6
25针连线/5针连线
各一根
7
96孔托盘
二个
8
洗液瓶/废液瓶/缓冲瓶/蒸馏水
各一个
9
硅胶管
一套
10
通针
三个
11
使用说明书
一份
12
合格证
一份
13
保修卡
一份
六.操作步骤：
1. 按试剂盒要求先配制好洗液，检查所有管路是否按要求连接。
2. 先放入一块事先准备好的酶标空板，待排气用。
3. 将操作酶标板轻轻的放置托盘内，要求放置平整，然后推入工作槽内，洗头与酶标板上下要求对齐。
4. 按电源开关键，启动电源，机器处于待机状态。
5. 按设定键，根据检验所需洗板条数、时间、次数自行设定。
6. 按启动键，本机开始工作。
7. 洗板结束后取出酶标板在干净的吸水纸上轻轻拍干即可。
8. 浸头键是调整洗头与酶标板孔之间高度的（按浸头键前，先将空酶标板放入托盘内，推入工作槽中。）再按浸头键，调整洗头高度调整钮，使洗头与酶标板孔达到最佳平行状态。
七. 注意事项
1. 洗板过程中，需调整洗液注液量多少时，按液量加键，或液量减键即可。
2. 操作酶标板放置工作槽时位置要求到位，防止损坏洗头。
3. 洗板过程中，如果发现有针孔阻塞现象,先将洗头翻板翻开用通针上下通开被阻塞孔，将洗头上相应的（注液）排污孔打开,正常洗板连续洗3～4次,将阻塞物由排污孔排出,再将排污孔用胶堵堵上,即可恢复使用。｛长（粗）针头为吸除液体针头。短（细）针头为注入液体针头。｝
4. 每次使用前，洗头及管路需排气处理（用空酶标板反复冲洗3～5次）。
5. 在排气过程中，检查各部位导管是否通畅，有无漏水或阻塞。
6. 工作时，不要用湿手按动各功能键。
7. 向注液桶加入洗液时，液面高度应低于进气管至少5cm或标识的最高水位线。
8. 废液瓶中的废液达到规定的最高水位线时应将废液倒掉，以免废液瓶中的废液流入缓冲瓶而损坏真空泵。
9. 每天洗板结束后洗液瓶、废液瓶及各管路应及时用蒸馏水清洗。
八．保养维修
正确使用与维护有利于设备的正常运行与延长设备的工作寿命。维修前应先切断电源。
1．该仪器存放环境应保持干燥清洁，防止受潮、腐蚀、远离电磁场干扰源。
2．更换熔断器中的保险管时，应先切断电源，按标注的保险管规格进行更换。熔断器的位置： 后盖电源插座（4A），真空泵保险丝座（4A）。
具体更换方法如下：切断电源，将保险管盖拧下，取出保险管，将标准规格的保险管放入保险盒内，拧紧保险管盖即可。（注意：不可随意使用不明参数的保险管，否则会使仪器因负载而短路打火。）后盖电源插座内有一个备用4A保险管，用于替换损坏的保险管。
3．该仪器出厂时，已经过精确调整。当发现本仪器出现异常或不能正常工作时，应及时与厂家联系，用户请勿随意拆卸和调节。
九．贮存运输
本仪器应贮存环境为温度：10～40℃，相对湿度不大于80%。本仪器在贮存运输过程中应保持干燥清洁，防止受潮、腐蚀、远离电磁场干扰，防止挤压，防止倒置，要轻拿轻放。
十．质量承诺
1．本产品自出厂之日起，在遵守贮存运输和使用条件的情况下，免费保修一年，并提供终身维修服务。
2．仪器有严重损坏时应及时与厂家联系，我公司将及时的为您提供最佳的服务，凡用户自行拆卸而引起的仪器损坏，本公司概不负责。

警告：应及时将废液瓶中的废液倒掉，以免废液瓶中的废液流入缓冲瓶而损坏真空泵。

十一、洗板机洗头控制部位示意图：
① 检测挡片
② 光检测开关上限
③ 光检测开关下限
④ 齿条顶端
⑤ 光检测板
⑥ 洗头高度调节扭
⑦ 齿轮固定螺丝

一、检测挡片①应位于光检测开关②③之间，即不能高于②也不能低于③否则面板各键均不起作用。
二、如果检测挡片①高出光检测开关②，可按压齿条顶端④向下移动使其恢复到原位即可。
三、洗头高度调节扭⑥为调节洗头高度的装置。顺时针旋转可使光检测板⑤上升抬高洗头；逆时针旋转可使光检测板⑤下移降低洗头高度。
四、齿轮松动可以顺时针旋紧螺丝⑦固定齿轮；取下齿轮逆时针旋转螺丝即可。
