阳泉市人民医院高住楼管道施工方案.doc

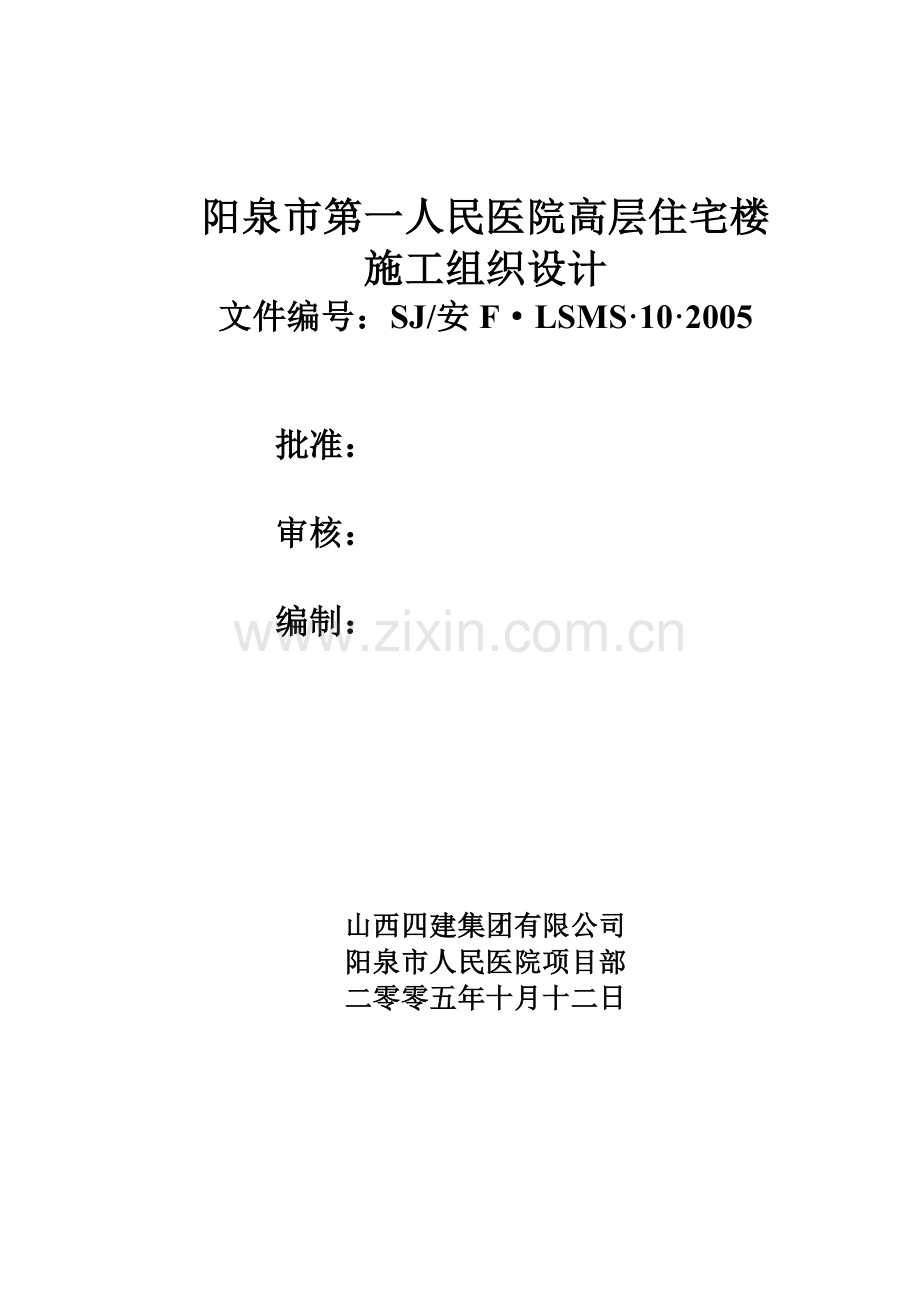

阳泉市第一人民医院高层住宅楼
施工组织设计
文件编号：SJ/安F·LSMS·10·2005

批准：

审核：

编制：

山西四建集团有限公司
阳泉市人民医院项目部
二零零五年十月十二日

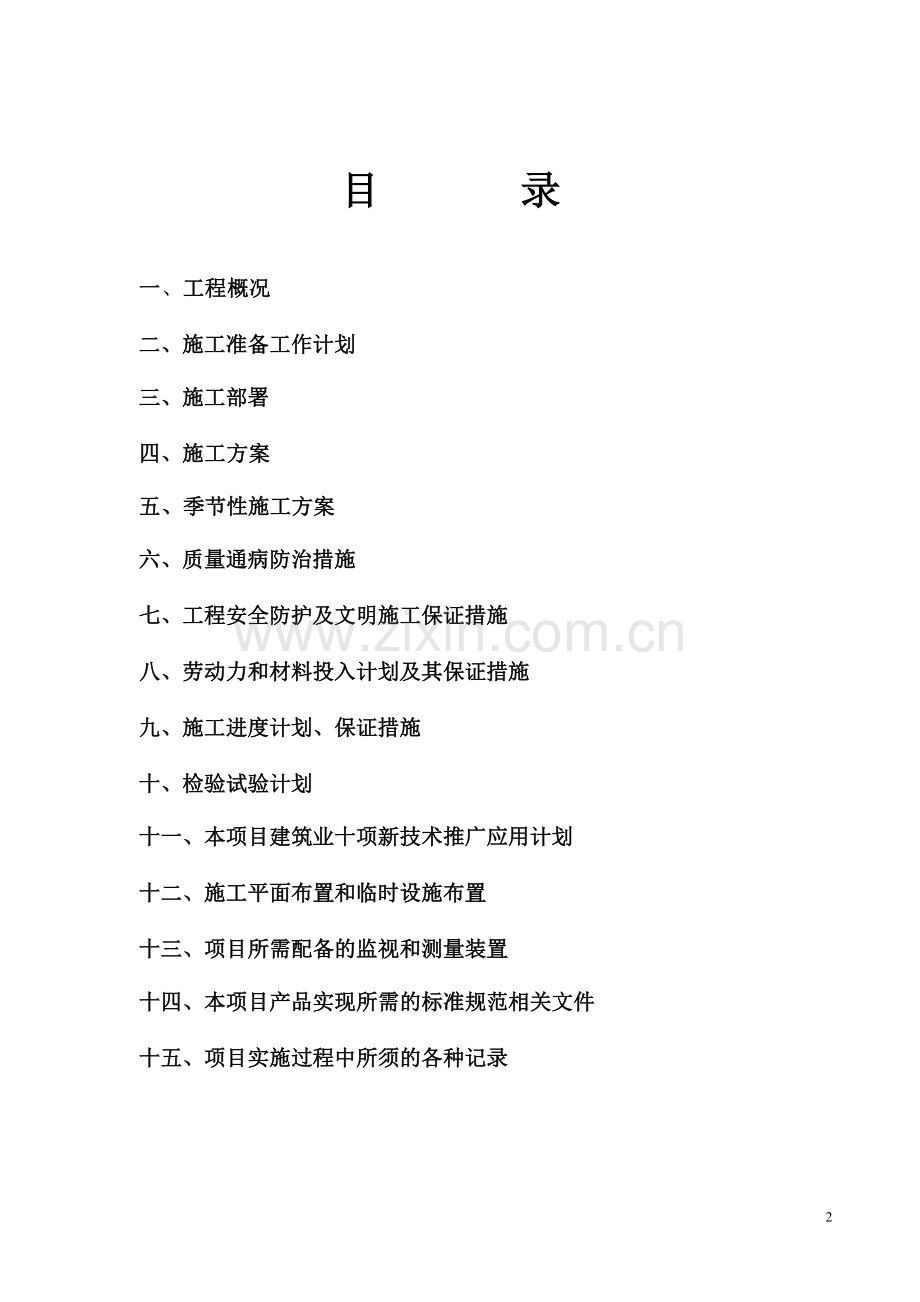

目 录

一、工程概况

二、施工准备工作计划

三、施工部署

四、施工方案

五、季节性施工方案

六、质量通病防治措施

七、工程安全防护及文明施工保证措施

八、劳动力和材料投入计划及其保证措施

九、施工进度计划、保证措施

十、检验试验计划

十一、本项目建筑业十项新技术推广应用计划

十二、施工平面布置和临时设施布置

十三、项目所需配备的监视和测量装置

十四、本项目产品实现所需的标准规范相关文件

十五、项目实施过程中所须的各种记录

一、工程概况
本工程为阳泉市第一人民医院高层住宅楼，剪力墙结构，地上十九层，地下一层，总建筑面积为21327.36m2，建筑总高度59.4米.管道安装工程分为给排水、采暖、两大部分。
1.1给排水系统
1.1.1建筑的供水水源为城市自来水。根据建设单位提供市政给水管网水量水压可满足地下一层至地上五层用水要求。因此给水系统分三个区：地下一层至地上五层为低区，由室外市政给水管网直接供水。地上六至十二层为中区，由中区恒压变频调速供水设备供水。地上十三至十九层为高区，由高区恒压变频调速供水设备供水。干管采用纳米抗菌不锈钢塑复合管，丝扣连接；生活给水户内支管采用PPR复合管，热熔连接埋地敷设于垫层内，采用复合硅酸盐填槽保温，做法同暖施。供水方式为:城市生活给水---（低区系统）用水点、地下生活水箱---（中、高区）生活变频调速泵---（中、高区系统）用水点---屋顶水箱。系统为下行上给枝状敷设。水泵为变频调速机组，一用一备。供水方式为：住宅每户于水暖管井设DN25mm分户水表。
1.1.2 本工程楼内污水采用一般重力单立管伸顶透气自流排至室外，经化粪池排入市政污水管网。管材采用柔性抗震排水铸铁管，法兰连接。集水坑均设置二台潜水排污泵，互为备用，固定湿式安装，潜水泵的启停由集水坑内的水位控制器控制。当集水坑达到启泵水位时潜污泵启动排水，当水位达到报警水位时报警至管理处，且备用泵自动投入运行，停泵水位时停泵。管材采用焊接钢管，焊接。空调冷凝水采用单立管排水系统，自流排至室外散水。管材采用热镀锌钢管，丝扣连接。屋面雨水采用内排水。管材采用热镀锌钢管，丝扣连接。
1.2采暖系统
1.2.1采暖系统分为高低两区，地下室至五层为低区，六层至十九层为高区，采用共用立管的分户独立采暖系统，异程下分式，户内为双管下供下回同程式，建筑物内主供回水干管、立管采用热镀锌钢管，丝扣连接，入户支管及明装管道采用热镀锌钢管，沟槽内暗装管道为聚丁烯PB塑料管De25×2.3mm, 采用复合硅酸盐填槽保温，做法见暖施7。散热器采用：客、卧、厨间选用GSL型散热器，卫生间选用GZWY400*775型散热器，每组散热器供回水管上装温控调节阀，且每组散热器上装一个跑风阀。
1.4施工条件
该工程位于阳泉市第一人民医院院内，建设单位的三通一平基本到位．
1.5合同内容
工期：开工日期2005年9月1日,竣工日期2007年6月1日.
质量目标：优良
安全目标：杜绝重伤、死亡事故，轻伤频率控制在０人次。
二、施工准备工作计划
２.1项目组织机构图。
项目经理：武治军
专
业
项
目
成
员

管道
施工员
武治军
质量员
赵志忠
材料员
赵志忠
安全员
武治军
环保员
赵志忠
预算员
武治军
核算员
武治军
资料员
武治军
消防员
赵志忠
２.2质量控制流程图。
劳务队
王巨兵
材料员
赵志忠
资料员
武治军
质量员赵志忠
施工员
武治军
项目经理武治军
刘云

2.3职责分配表。（见附表1）
2.4技术准备
项目经理组织项目班子了解工程概况，熟悉施工图，参加图纸会审，具体落实墙体的厚度，采用什么砌体和土建专业互相会审，具体落实基础的坐标位置，水泵的位置和各专业互相会审，交底，做到每个施工人员对该工程心中有数。
２.5施工现场准备
安装项目与土建项目共同协商，规划现场平面图，确定材料堆放场地，办公场所，现场休息室，以便今后项目部更好地进行现场管理。
２.6作业队伍和管理人员的准备
２.6.1在主体结构施工阶段安排1支电管工劳务队（2人），配合各种管洞预留。主体验收后的安装阶段，配备1支管工劳务队（25人），或者提前。调试阶段，保留管务队8人来完成。
２.6.2管理人员持证进行项目的管理工作
２.7物资准备
２.7.1本工程材料价格由甲方、施工单位、监理三方认价，辅料由分公司负责。
２.7.2按照已排定的进度计划提前15-20天供到施工现场，也可分批供应，但不能影响进度计划中的流程。
２.7.3进入施工现场的塑料管材、管件不得暴露在阳光下存放。
三、施工部署
３.1施工流向主要包括安装配合阶段，安装阶段，调试阶段。
３.2施工程序
给排水、采暖工程施工流程：
预留洞→栽支架、做立管→做支管→卫生器具、散热器安装→水压试验→调试
３.3施工段的划分，
根据土建装修阶段的进展状况，分层、分段进行施工
３.4施工机具的安排：
序号
名称
规格
单位
数量

1
交流电焊机
ＢＸ－５００
台
２

2
砂轮切割机

台
１

3
台钻

台
１

4
电动打压泵

台
2

5
电锤

台
２

6
冲击电钻

台
２

7
手电钻
13mm
台
2

8
氧气瓶

瓶
４

9
乙炔瓶

瓶
２

10
气焊工具

套
２

11
套丝机

台
1

12
电熔机

台
5

四、施工方案
４.1安装配合阶段：
该阶段主要工作内容为基础及墙体中预留各种套管等隐蔽工程的配合安装。该阶段以结构进度为主线，平面施工的作业方法，每层结构完成的同时，各种配合安装相应完成。
４.1.1配合留洞（孔、槽）预埋铁件
在土建进行主体结构施工过程中，安装人员应充分熟悉，掌握设计要求，认真准确地配合土建留洞、留孔预埋套管。留板、墙洞采用预制木箱（盒）预留法以及聚苯板。预留前，管道工长需绘制出卫生间、管道井的留洞大样图，管道井、卫生间楼板洞采用钢套管预留比管外径大30-50mm，针对给、排水、采暖立支管、对于小于、等于50 mm采用机械打洞。
４.2安装阶段
该阶段施工内容包括各种管路敷设、管刷油、保温等。在该阶段的施工中，安装和土建要密切配合，合理安排工序，互为双方创造多的作业面，以确保工期按计划完成。
４.2.1给排水、采暖工程
４.2.1.1管道支架安装
４.2.1.1.1支架制作严禁用气（电）焊切割或割孔，应用机械切割孔。支架明露端部要打磨光滑、平整、无毛刺。
４.2.1.1.2安装支架时，应根据立、干管的起始端定位。确定立管的垂直度、水平管道的坡度后，拉线安装。支架的间距应符合设计的要求。
４.2.1.1.3支架排列整齐，固定时膨胀螺栓及钢板不能突出装饰层表面，埋设平整、牢固。同一场合的管卡应在同一高度。
４.2.1.2管道连接
４.2.1.2.1管道焊接：焊工必须持证上岗，所用焊条应与母材化学成分相符，焊口的平直度、焊缝加强高度和宽度应符合要求。焊波均匀一致，焊缝表面无裂纹、气孔、烧穿、结瘤、夹渣、飞溅、咬肉现象。
４.2.1.2.2螺纹连接，加工的丝扣要端正、无毛刺、无纵向裂纹、不乱丝、不偏丝，紧固后螺纹宜外露2-3扣。
４.2.1.2.3.PB、PPR管热熔连接：操作人员要掌握PB、PPR管操作的技术要求。热熔连接采用专用的热熔器加热。管与配件加热前首先应将管口清理干净。把热熔器加热至260℃, 管与配件同时推进热熔器内，加热时间不少于5秒。把加热好的管与配件垂直推进并保持5秒以上，不得旋转与扭转。熔接后在接缝处形成一圈均匀的熔接环。如操作环境温度低于5℃，加热时间应延长50％。埋地部分PB、PPR管与其它管交叉部分应开槽50mm×300mm，冷热水用水点应留内丝接头。
４.2.2柔性抗震排水铸铁管压法兰连接：根据实测及各种接件的尺寸逐段确定锯管长度，用切割机切管，切割端面应平整并垂直于轴线，清除端面的毛刺，管口端面处不得有裂痕，凹陷。连接接前先将承口内侧及插口处清理干净，找正方向后将管子插入承口，施压后使管段插入的深度达到预先标记处。家胶垫压法兰紧螺丝。
４.2.3阀门安装：阀门安装前应按公称压力的1.5倍、1.1倍分别做强度和严密性试验，在持续时间内不渗漏为合格。试验在每批数量中抽查10％。
４.2.4.套管安装：套管安装应使用比相应管径大2号规格的钢管制作，过墙套管与土建成品墙两端平齐，过楼板的套管应高出地面30 mm，卫生间，厨房内的套管应高出装饰地面50 mm。
４.2.5.散热器的安装：散热器组装后应分组做水压试验，试验压力为0.8Mpa ,试验时间2-3分钟，压力不降且不渗漏为合格。安装时散热器背面与墙表面安装距离为25 mm，散热器中心与窗口对正。
４.3调试阶段
全部安装工作量进行完毕后，进入最后打压阶段。该阶段的调试内容有各类管道严密性试验、采暖系统试运转调试等，该阶段的工作是一项非常细致的工作，人员配备以原有施工班组为主，另派专职的技术人员、质检人员、管理人员直接参与进行，严格把关，，质量监控重点为各项试验过程、记录和结果，各种器件、设备的使用功能。
４.3.1管道安装完毕后按验收规范对管道系统进行强度严密性试验，以检查管道系统及各种连接件的产品及安装质量。
４.3.1.1室内生活冷水给水系统管道低区试验压力为0.6 Mpa，中区试验压力为1.0Mpa,高区试验压力为1.3 Mpa。室内生活给水系统在试验压力下稳压1小时，压力降不得超过0.05 Mpa，然后在工作压力的1.15倍状态下稳压2小时，压力降不得超过0.03 Mpa，同时检查各连接处不得渗漏。
４.3.1.2. 生活给水系统管道在交付使用前必须冲洗及消毒，要求以不小于2m/s的流速进行冲洗，排水管冲洗以管道通畅为合格。
４.3.1.3.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min 水面下降后，再灌满观察5 min，液面不降，管道及接口无渗漏为合格。
４.3.2.排水系统在安装完毕后，排水立管及水平干管做通球试验，通球球径不小于排水管道管径的2/3。
４.3.3.采暖系统安装完毕，管道保温之前应进行水压试验。钢管系统高低区分别试压，试验压力分别为高区1.0Mpa，低区0.6 Mpa，10分钟内压力降不超过0.02Mpa无渗漏为合格。塑料管（暗埋PP-R管）系统试验压力为0.8Mpa，一小时内压降不大于0.05Mpa，然后降至0.6Mpa稳压两小时，压降不大于0.03Mpa为合格。
五、季节性施工措施
要做好冬雨季施工准备工作，冬季施工要作好五防工作（防火、防滑、防冻、防汽），雨季施工要作好排水防雷工作，进入现场的重要设备及材料要有遮盖措施，现场中外露的管道和设备应用塑料布或其他防雨东西盖好，避免向室内漏雨漏水。
六、质量通病防治措施及成品防护措施
质量通病防治措施参SJ/安F/016-2000。
成品防护措施参SJ/AF/SC，303-05
七、工程安全防护及文明施工保证措施
７.1建立安全生产责任制，安全员要加大安全检查，对进入现场的员工上岗前必须进行安全教育，项目长安排生产的同时，应进行书面的安全交底，并做好记录。
７.2作到三防（防水、防盗、防火），把好三关（高空坠落、物体打击、机电伤人），注意四口（安装洞口、楼梯口、电梯口、平台口）以确保工程顺利进行。
７.3现场用电线路要按《施工现场临时用电安全技术标准》要求设置，用电设备要有防潮、防雨措施，并做到一机一闸一箱一漏电保护，有可靠接零装置，非专业人员不得随意搭拆临时电源。特殊工种应持证上岗。
７.4进入现场的各种材料、工具、半成品等要按规定堆放整齐，并设标识牌。
７.5施工完毕要做到工完场清，文明施工。
八、劳动力、材料、机械设备投入计划及其保证措施
8.1劳动力计划
单位：人
工种
安装配合阶段
安装阶段
调试阶段
收尾阶段
管工
2
25
8
６
8.2材料投入计划：（根据进度要求材料进场）
8.3机械投入计划：参四（4）中机械明系一览表。
九、施工进度计划及保证措施（见附图一）：
十、检验试验计划：
10.1检验计划：
分部工程名称
子分部工程名称
分项工程名称

建筑给水排水及采暖
室内给水系统
给水管道及配件

室内排水系统
排水管道及配件

雨水管道及配件

室内采暖
采暖管道及配件

采暖辅助设备散热器安装

10.2验、试验计划
序号
原材料名称
总数量
抽检数量
抽检数量
1
各种阀
3500
350
10%
2
散热器
1425
140
10%
１０.3安全功能检验计划
序号
检验项目
部位

1
排水通球
排水

2
采暖散热器压力试验记录
采暖

3
给水通水
给水

十一、本项目建筑业十项新技术推广应用计划
在本工程中准备应用管线布置平衡技术，通过机电管线布置综合平横技术在排列各种管道时，考虑运行管道维修和二次施工，可以合理布置管线和优化施工工序，同时可以设计综合支架减少施工安装后的拆改工作量，从而最大限度的降低成本。
十二、施工平面布置和临时设施布置
参照土建施工平面布置和临时设施布置。
十三、项目所需配备的监视和测量装置
项目不配备监视和测量装置，需要时和分公司联系转借。
十四、产品实现所需文件
1４.1本项目产品实现所需的标准、规范相关文件。
1.设计图纸
2.合同内容
标准规范:
序号
文件名称
文件编号
1.
建筑给排水与采暖工程施工质量验收规范
GBY50242-2002
2.
建筑工程施工质量验收统一标准、
GB50300-2001
3.
山西省建筑工程施工质量验收规程
DBJ-226-2003
4.
山西省建筑工程资料管理规程
DBJ04-214-2004
5.
建筑安装工程施工工艺标准——安装分册

6.
建筑工程安全管理与技术文件汇编
085-2003
7.
项目管理规范
GB/T50326-2001
8
施工现场临时用电安全技术规范
JGJ46-2005
9
建设工程施工安全技术操作规程

相关文件:
序号
文件名称
文件编号
1
《质量、环境及职业健康安全管理手册》
QB/TX-CX-2005
2
《质量、环境及职业健康安全管理程序文件汇编》
QB/TX-CX-2005
3
《质量、环境及职业健康安全管理体系记录汇编》
QB/TX-JL-2005
4.
山西四建集团有限公司建筑安装工程部分细部做法统一规定
QB/SJ/EG303-26-1999
5.
关于施工打洞的预控措施
SJ/AF/ZL303-07
6.
关于消除质量通病的措施
SJ/AF/016-2000
7.
成品、半成品防护
SJ/AF/SG303-05
十五、项目实施过程中所需的各种记录
体系记录见附表３。
产品记录执行《山西省建筑工程施工资料管理规程 》DBJ04-214-2004。
