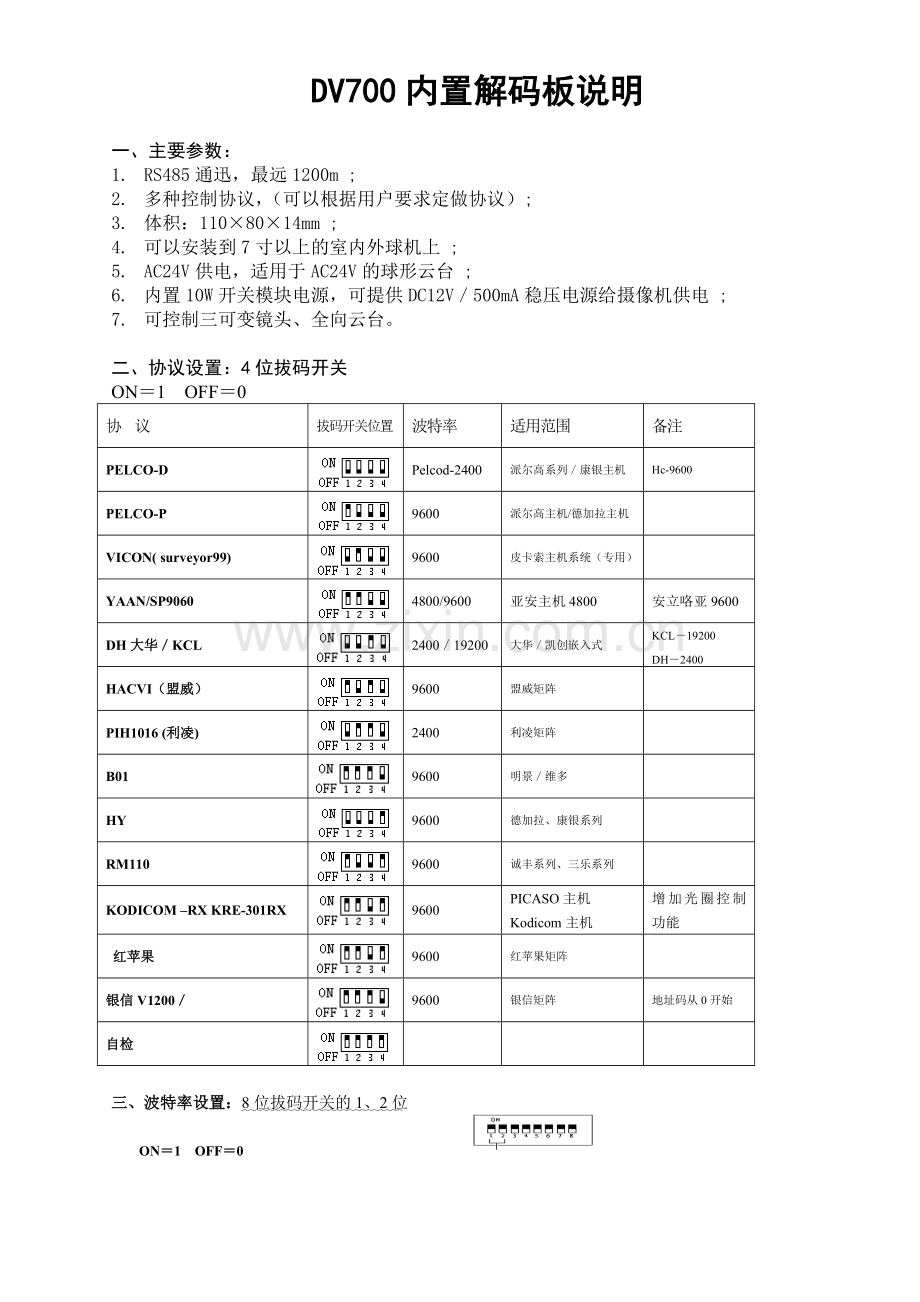

DV700内置解码板说明

一、主要参数：
1. RS485通迅，最远1200m ;
2. 多种控制协议，（可以根据用户要求定做协议）;
3. 体积：110×80×14mm ;
4. 可以安装到7寸以上的室内外球机上 ;
5. AC24V供电，适用于AC24V的球形云台 ;
6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电 ;
7. 可控制三可变镜头、全向云台。

二、协议设置：4位拔码开关
ON＝1 OFF＝0
协 议
拔码开关位置
波特率
适用范围
备注
PELCO-D

Pelcod-2400
派尔高系列／康银主机
Hc-9600
PELCO-P

9600
派尔高主机/德加拉主机

VICON( surveyor99)

9600
皮卡索主机系统（专用）

YAAN/SP9060

4800/9600
亚安主机4800
安立咯亚9600
DH大华／KCL

2400／19200
大华／凯创嵌入式
KCL－19200
DH－2400

HACVI（盟威）

9600
盟威矩阵

PIH1016 (利凌)

2400
利凌矩阵

B01

9600
明景／维多

HY

9600
德加拉、康银系列

RM110

9600
诚丰系列、三乐系列

KODICOM –RX KRE-301RX

9600
PICASO主机
Kodicom主机
增加光圈控制功能
红苹果

9600
红苹果矩阵

银信V1200／

9600
银信矩阵
地址码从0开始
自检

三、波特率设置：8位拔码开关的1、2位

ON＝1 OFF＝0
波特率
拔码开关位置
备注
1200／19200

根据协议不同，自动识别这两种波特率
2400

4800

9600

四、地址码设置：
8位拨码开关的3－8位是地址码设置
ON=1 OFF=0
地址码
开关第3位
开关第4位
开关第5位
开关第6位
开关第7位
开关第8位
0
0
0
0
0
0
0
1
0
0
0
0
0
1
2
0
0
0
0
1
0
3
0
0
0
0
1
1
4
0
0
0
1
0
0
5
0
0
0
1
0
1
6
0
0
0
1
1
0
7
0
0
0
1
1
1
8
0
0
1
0
0
0
9
0
0
1
0
0
1
10
0
0
1
0
1
0
11
0
0
1
0
1
1
12
0
0
1
1
0
0
13
0
0
1
1
0
1
14
0
0
1
1
1
0
15
0
0
1
1
1
1
16
0
1
0
0
0
0
17
0
1
0
0
0
1
18
0
1
0
0
1
0
19
0
1
0
0
1
1
20
0
1
0
1
0
0
.
..

63
1
1
1
1
1
1

五、KODICOM RX和KRE－301RX协议中光圈控制方法（该协议地址编码为10进制编码）
在PICASO录像卡和KODICOM的录像卡的软件中没有光圈控制功能，在本解码器中针对这两种软件增加了控制光圈功能。
l KODICOM硬盘录像机中选KRE－301RX协议。
控制光圈时，选把雨刷开关打开，然后控制聚焦按钮，即可控制光圈，控制完成后，把雨刷开关关掉。
l 在PICASO的硬盘录像机中选KODICOM RX协议。
控制光圈时，选把电源开关打开，然后控制聚焦按钮，即可控制光圈，控制完成后，把电源开关关掉。
注：以上两种软件波特率选择9600
KODICOM／KRE－301中十进制地址码开关设置：下面分别对应8位拨码开关的34 5678；ON=1
0
00 0000
6
00 0110
12
01 0010
1
00 0001
7
00 0111
13
01 0011
2
00 0010
8
00 1000
14
01 0100
3
00 0011
9
00 1001
15
01 1001
4
00 0100
10
01 0000
16
01 0110
5
00 0101
11
01 0001
17
01 0111

球机内置解码板接线图

内部配件：１、安装铁板一块
２、说明书一本
３、镙丝８个
４、解码板一块
５、云台线接插件一套
