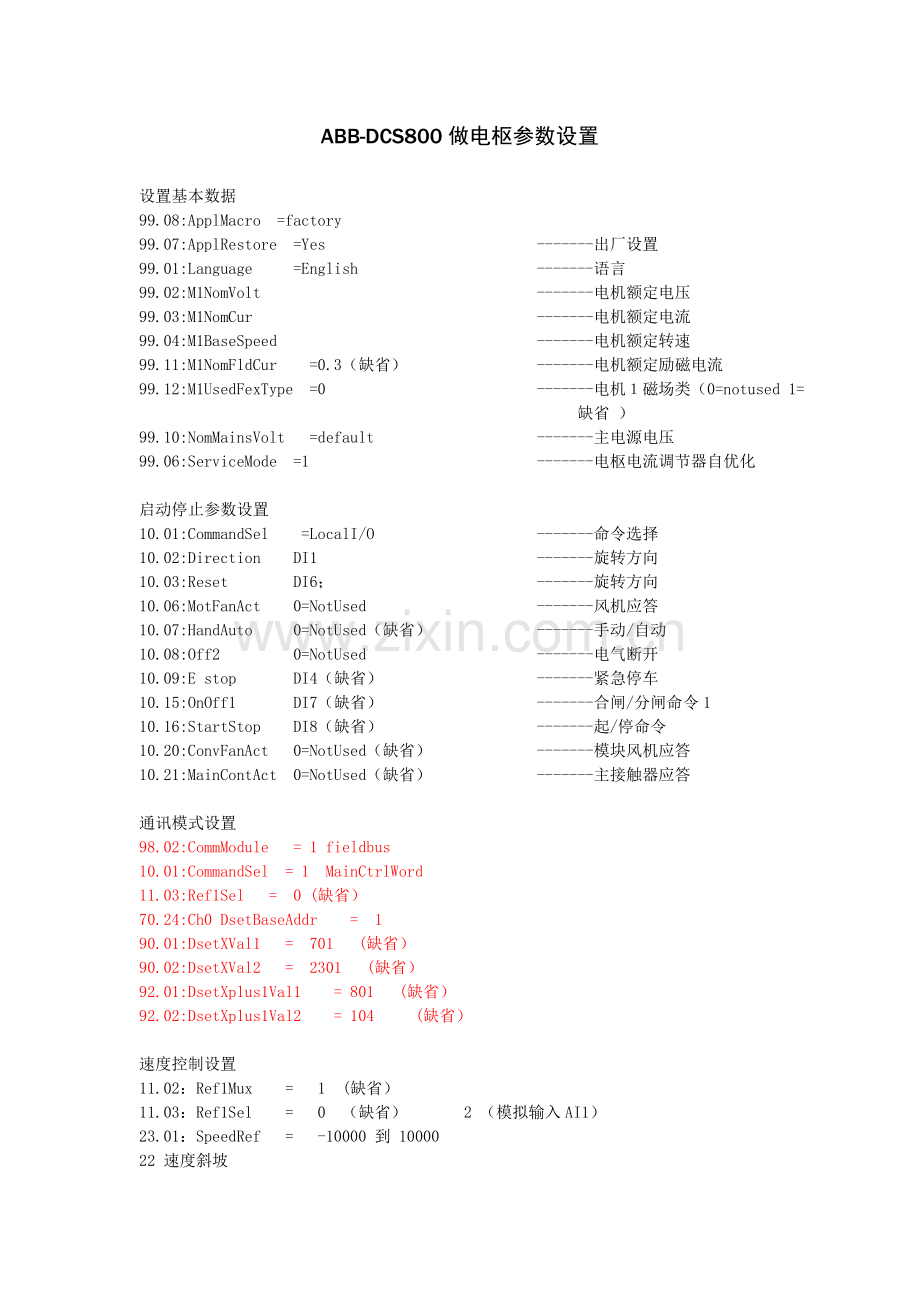

ABB-DCS800做电枢参数设置

设置基本数据
99.08:ApplMacro =factory
99.07:ApplRestore =Yes -------出厂设置
99.01:Language =English -------语言
99.02:M1NomVolt　　　　　　　　　　　　 　-------电机额定电压
99.03:M1NomCur　　　　　　　　　　　 　 -------电机额定电流
99.04:M1BaseSpeed　　　　　　　　　　 　　 -------电机额定转速
99.11:M1NomFldCur　　=0.3（缺省）　　　 　-------电机额定励磁电流
99.12:M1UsedFexType =0 -------电机１磁场类（0=notused 1=缺省 ）
99.10:NomMainsVolt =default　　　　　　　　　　-------主电源电压
99.06:ServiceMode =1 -------电枢电流调节器自优化

启动停止参数设置
10.01:CommandSel =LocalI/O -------命令选择
10.02:Direction DI1 -------旋转方向
10.03:Reset DI6； -------旋转方向
10.06:MotFanAct 0=NotUsed -------风机应答
10.07:HandAuto 0=NotUsed（缺省） -------手动/自动
10.08:Off2 0=NotUsed -------电气断开
10.09:E stop DI4（缺省） -------紧急停车
10.15:OnOff1 DI7（缺省） -------合闸/分闸命令1
10.16:StartStop DI8（缺省） -------起/停命令
10.20:ConvFanAct 0=NotUsed（缺省） -------模块风机应答
10.21:MainContAct 0=NotUsed（缺省） -------主接触器应答

通讯模式设置
98.02:CommModule = 1 fieldbus
10.01:CommandSel = 1 MainCtrlWord
11.03:Ref1Sel = 0 (缺省）
70.24:Ch0 DsetBaseAddr = 1
90.01:DsetXVal1 = 701 (缺省）
90.02:DsetXVal2 = 2301 (缺省）
92.01:DsetXplus1Val1 = 801 (缺省）
92.02:DsetXplus1Val2 = 104 (缺省）

速度控制设置
11.02：Ref1Mux = 1 (缺省）
11.03：Ref1Sel = 0 （缺省） 2 （模拟输入AI1）
23.01：SpeedRef = -10000 到 10000

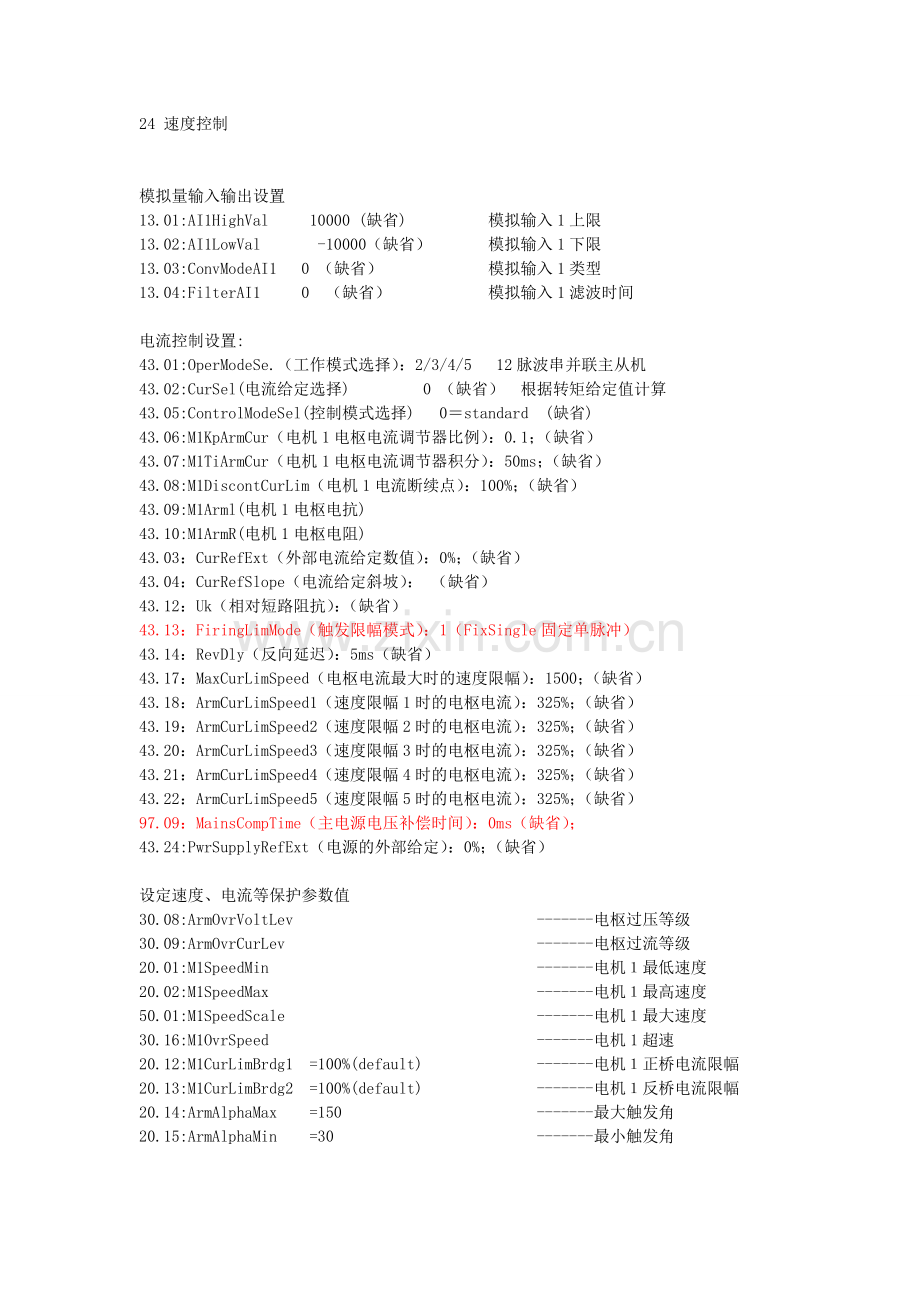

22 速度斜坡
24 速度控制

模拟量输入输出设置
13.01:AI1HighVal 10000 (缺省) 模拟输入1上限
13.02:AI1LowVal -10000（缺省） 模拟输入1下限
13.03:ConvModeAI1 0 （缺省） 模拟输入1类型
13.04:FilterAI1 0 （缺省） 模拟输入1滤波时间

电流控制设置:
43.01:OperModeSe.（工作模式选择）：2/3/4/5 12脉波串并联主从机
43.02:CurSel(电流给定选择) 0 （缺省） 根据转矩给定值计算
43.05:ControlModeSel(控制模式选择) 0＝standard (缺省)
43.06:M1KpArmCur（电机1电枢电流调节器比例）：0.1；（缺省）
43.07:M1TiArmCur（电机1电枢电流调节器积分）：50ms；（缺省）
43.08:M1DiscontCurLim（电机1电流断续点）：100%；（缺省）
43.09:M1Arml(电机1电枢电抗)
43.10:M1ArmR(电机1电枢电阻)
43.03：CurRefExt（外部电流给定数值）：0%；（缺省）
43.04：CurRefSlope（电流给定斜坡）： （缺省）
43.12：Uk（相对短路阻抗）：（缺省）
43.13：FiringLimMode（触发限幅模式）：1（FixSingle固定单脉冲）
43.14：RevDly（反向延迟）：5ms（缺省）
43.17：MaxCurLimSpeed（电枢电流最大时的速度限幅）：1500；（缺省）
43.18：ArmCurLimSpeed1（速度限幅1时的电枢电流）：325%；（缺省）
43.19：ArmCurLimSpeed2（速度限幅2时的电枢电流）：325%；（缺省）
43.20：ArmCurLimSpeed3（速度限幅3时的电枢电流）：325%；（缺省）
43.21：ArmCurLimSpeed4（速度限幅4时的电枢电流）：325%；（缺省）
43.22：ArmCurLimSpeed5（速度限幅5时的电枢电流）：325%；（缺省）
97.09：MainsCompTime（主电源电压补偿时间）：0ms（缺省）；
43.24:PwrSupplyRefExt（电源的外部给定）：0%；（缺省）

设定速度、电流等保护参数值
30.08:ArmOvrVoltLev -------电枢过压等级
30.09:ArmOvrCurLev　　　　　　　　　　　　　　　 -------电枢过流等级
20.01:M1SpeedMin　　　　　　　　　　　　　　　　 -------电机１最低速度
20.02:M1SpeedMax　　　　　　　　　　　　　　　　 -------电机１最高速度
50.01:M1SpeedScale -------电机１最大速度
30.16:M1OvrSpeed -------电机1超速
20.12:M1CurLimBrdg1　=100%(default) 　　 　　　 -------电机１正桥电流限幅
20.13:M1CurLimBrdg2　=100%(default)　　　　　　　-------电机１反桥电流限幅
20.14:ArmAlphaMax =150 -------最大触发角
20.15:ArmAlphaMin =30 -------最小触发角

设定速度反馈方式和速度输入
50.03:M1SpeedFbSel =0(default) -------速度通过EMF计算
50.03:M1SpeedFbSel =1 -------编码器
50.02:M1EncMeasMode -------电机１编码器１测量模式
50.04:M1EncPulseNo -------电机１编码器脉冲数

ABB-DCS800做磁场参数设置

设置基本数据
99.08:ApplMacro =factory
99.07:ApplRestore =Yes -------出厂设置
16.09:USI SEL 用户接口选择 1=EXTENDED(长参数组列表）
99.01:Language 0—English;
99.02:M1NomVolt 110V (根据电机铭牌)
99.03:M1NomCur 150A (根据电机铭牌)
99.04:M1BaseSpeed 1500 (缺省数值)
99.10:NomMainsVolt 120V (根据主电源进线)
99.12:M1UsedFexType 0(NotUsed)

20.12：M1CurLimBrdge1（电机1正桥电流限幅）：100%；（缺省）
20.13：M1CurLimBrdg2（电机1反桥电流限幅）: 0%；
20.14：ArmAlphaMax最大触发角：150度；（缺省）
20.15：ArmAlphaMin最小触发角：35度；

43.13：FiringLimMode（触发限幅模式）：1（FixSingle固定单脉冲）
43.17：MaxCurLimSpeed（电枢电流最大时的速度限幅）：1500；（缺省）

数字输入设置：
10.01：CommandSel（命令选择） 0=Local I/O（缺省）；
10.02：Direction（旋转方向） 0=NotUsed（缺省）；
10.03：Reset DI6；
10.06：MotFanAct风机应答 0=NotUsed（缺省）；
10.07：手动/自动 0=NotUsed（缺省）；
10.08：Off2电气断开 0=NotUsed（缺省）；
10.09：E stop紧急停车 0=NotUsed（缺省）；
10.15：OnOff1（合闸/分闸命令1） DI7（缺省）；
10.16：StartStop（起/停命令） DI8（缺省）；

电流控制设置:
43.01：OperModeSe.（工作模式选择）：0（Armconv）六脉波电枢模块缺省设置；
43.02:CurSel(电流给定选择) 2（AI1）
43.05:ControlModeSel(控制模式选择) 2（NoFeedFwd）；
43.06：M1KpArmCur（电机1电枢电流调节器比例）：0.1；（缺省）
43.07：M1TiArmCur（电机1电枢电流调节器积分）：50ms；（缺省）
43.08：M1DiscontCurLim（电机1电流断续点）：100%；（缺省）
43.09:M1Arml(电机1电枢电抗) 0.87
43.10:M1ArmR(电机1电枢电阻) 197；
43.24：PwrSupplyRefExt（电源的外部给定）：0%；（缺省）

AO输出：
模拟量输出1索引15.01： 8409（XXYY：XX表示参数组；YY表示索引）;
84.09：功能块1输出 励磁电流输出
15.03: ConvModeAO1模拟输出1类型 1（0-10VUni）;
