autoacd统计对象数量.doc

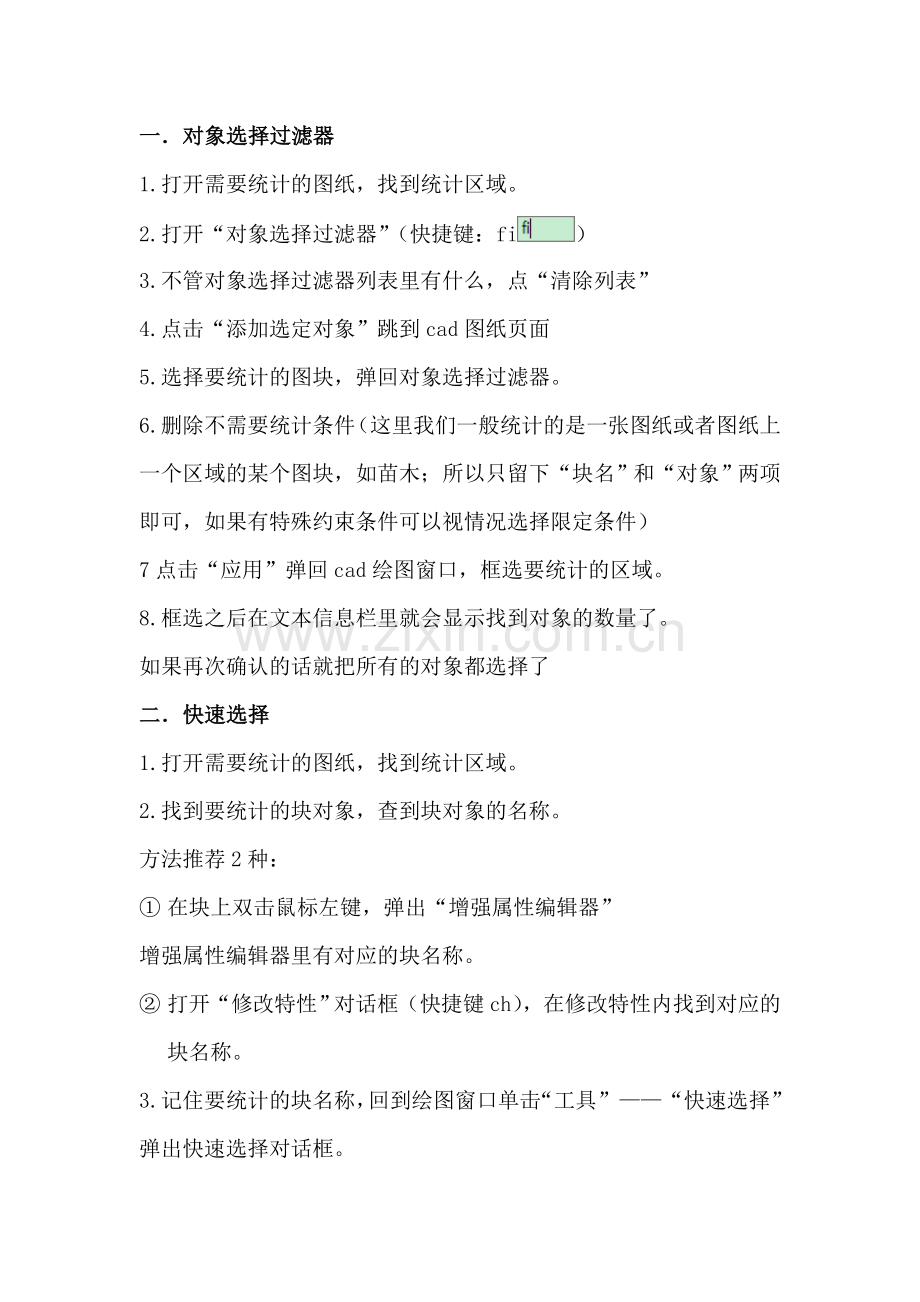

一．对象选择过滤器
1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）
3.不管对象选择过滤器列表里有什么，点“清除列表”
4.点击“添加选定对象”跳到cad图纸页面
5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）
7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了
二．快速选择
1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
方法推荐2种：
① 在块上双击鼠标左键，弹出“增强属性编辑器”
增强属性编辑器里有对应的块名称。
② 打开“修改特性”对话框（快捷键ch），在修改特性内找到对应的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。

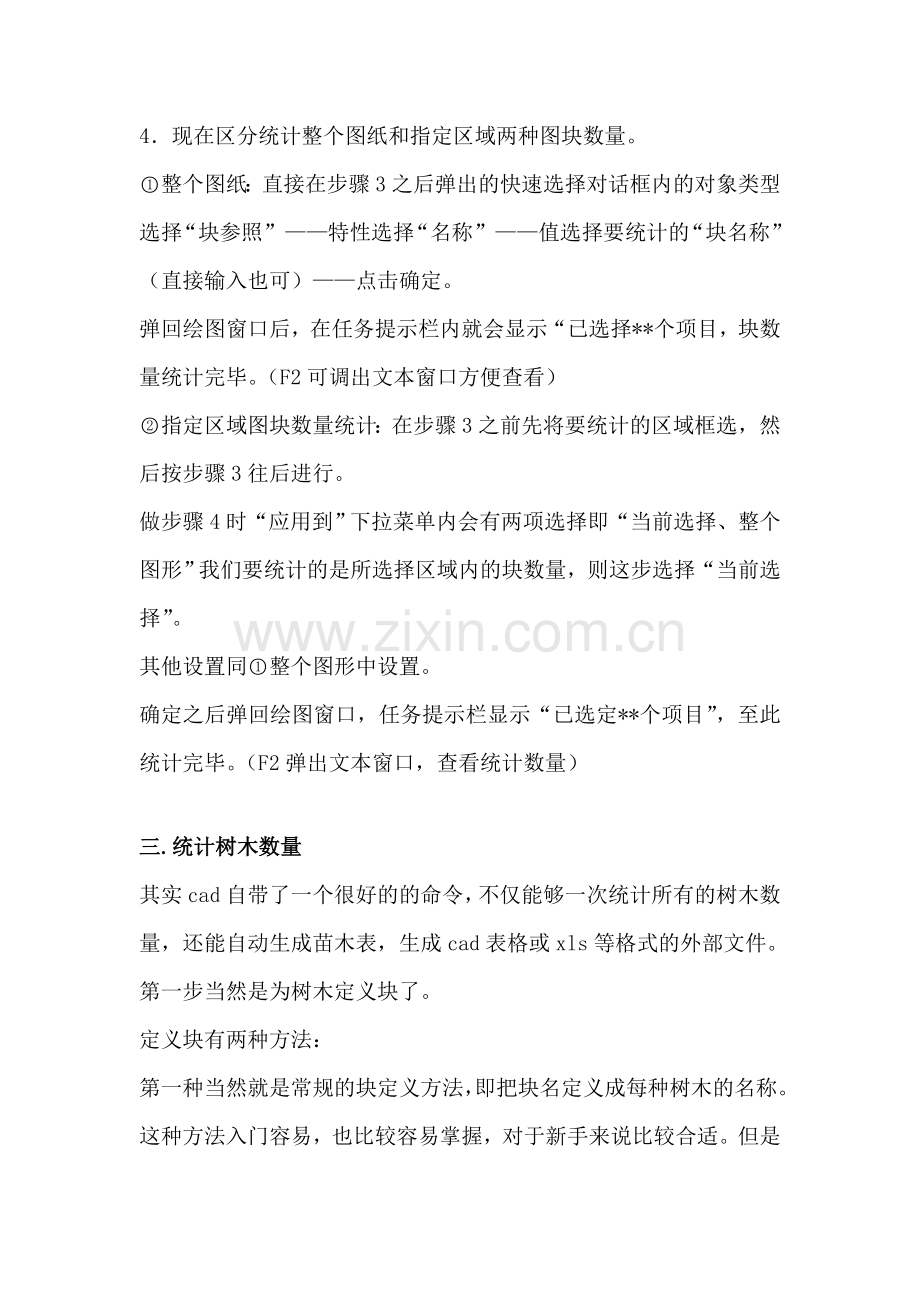

4．现在区分统计整个图纸和指定区域两种图块数量。
整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。（F2可调出文本窗口方便查看）
指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。（F2弹出文本窗口，查看统计数量）

三.统计树木数量
其实cad自带了一个很好的的命令，不仅能够一次统计所有的树木数量，还能自动生成苗木表，生成cad表格或xls等格式的外部文件。
第一步当然是为树木定义块了。
定义块有两种方法：
第一种当然就是常规的块定义方法，即把块名定义成每种树木的名称。这种方法入门容易，也比较容易掌握，对于新手来说比较合适。但是因为这种方法必须为每一种树木定义一个块，或者在插入块以后重新定义成以当前所需的树木名做为块名的图块。这样一来，平时需要收集的图块的数量就比较大，而且灵活性也比较小。
第二种方法就是定义带属性的块。在定义块时，块名可以按一定的规律以编号的形式来确定，如shu00＃，然后给图块添加一个树名的属性（你甚至还可以给图块添加高度、冠幅、土球直径等等一系列的属性，在cad2006中新增加的动态块的功能，你还可以给图块添加缩放，可见性等动作），然后把它保存为永久块。这样在插入图块时，就会提示你输入树木名称。
第二步当然就是统计树木数量了。
当你的图纸完成之后，最好是使用pu命令对图纸进行清理，以清理掉多余的图块、文字样式、标注样式、空白图层等。这一步是很重要的，一来可以避免统计树木数量时把不要的图块统计进去，二来也可以减小图纸大小。
第一步当然是为树木定义块了。
统计步骤：
1、工具－属性提取，然后根据提示一步步操作就可以了。
如果你是第一次使用这个命令，并且没有定义样板文件，那么你只能选择“从头创建表或外部文件”
选择当前图形.如果你的树木图块是带属性的块，那么你可以勾选“排除无属性的块”，如果你的树木图块是不带属性的，则千万不要勾选这项。然后你还可以在块列表中选择你需要统计的块。另：建议勾选：“排除常规块特性”。
这一步你可以选择输出为cad表格（只有2006以上版本才有）还是外部文件，当然你也可以都选。
这是cad支持的几种外部文件的格式。
如果你选择了cad表格，可以在这一步选择表格样式。
你可以选择把这次的设置保存为样板，以后遇到同样的统计就不用一步步的设置了，直接调用样板就是了。如果你不保存样板，那么直接点击“完成”就万事大吉了。
这是属性提取自动生成的cad表格。
这是属性提取自动生成的csv格式的外部文件。
