神州数码大赛交换机带外和带内管理
DCRS-5650
一、带外管理：

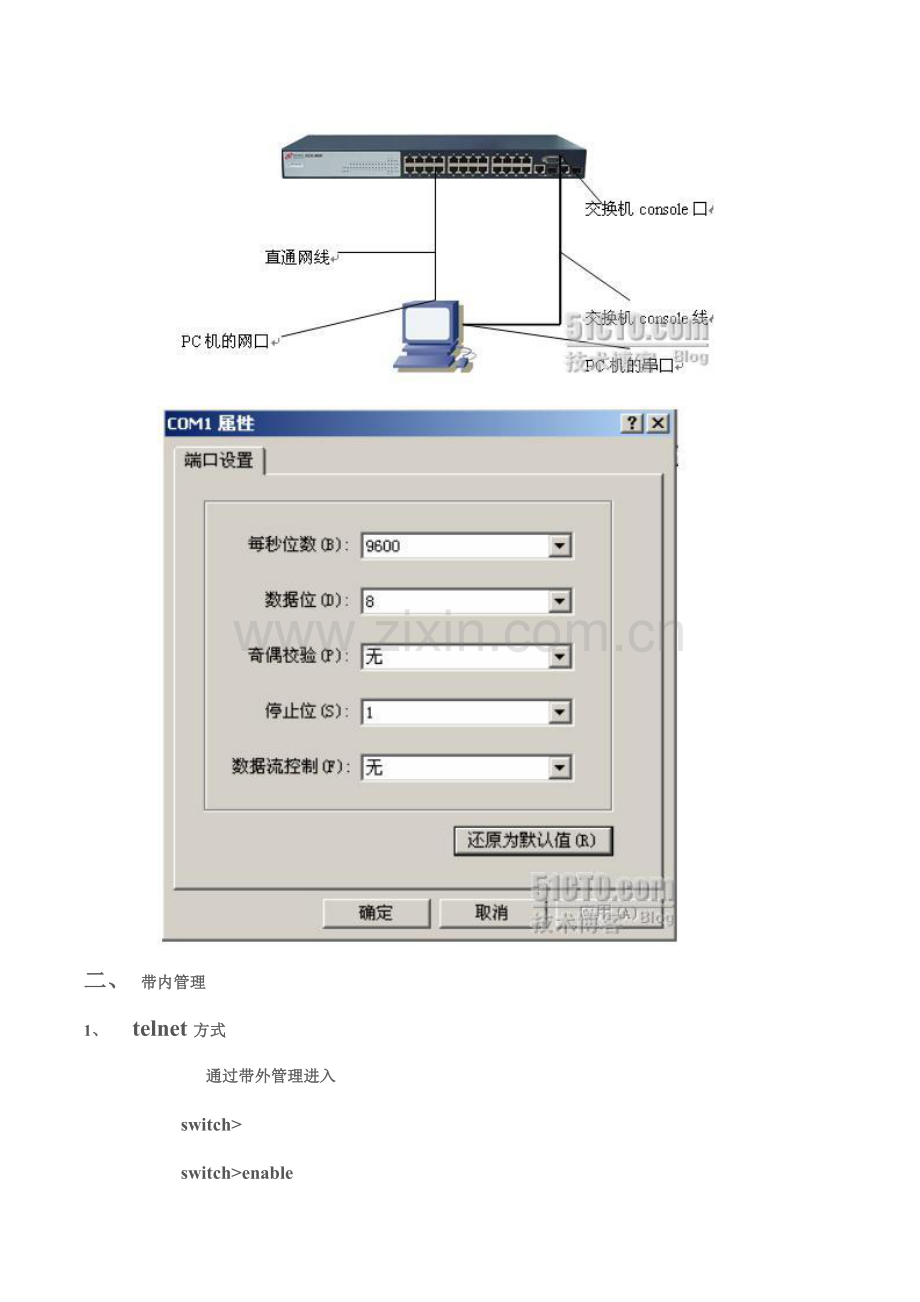

带外管理是指通过CONSOLE口进行管理。用交换机自带的console线（RS-232连接console口）连接PC与交换机，利用windows系统的超级终端。实验拓扑图：

二、   带内管理
1、         telnet方式
通过带外管理进入
switch>
switch>enable
switch#config
Switch(config)# interface vlan1 //进入VLAN1接口
Switch(config-if-vlan1)# ip address 192.168.1.X 255.255.255.0 //配置交换机地址
Switch(config-if-vlan1)#no shutdown //激活VLAN接口
Switch(config-if-vlan1)#exit //回到全局模式
Switch(config)# telnet-server enable //启用Telnet服务
Switch(config)# telnet-user test password 0 test //设置telnet用户test密码为明文test
使用Telnet登录
打开“开始”--------“运行“，输入”telnet 192.168.1.X“ ，X------指交换机的配置IP。输入用户名和密码。（其中命令和带外管理的命令一样）
2、         web方式
Switch(config)# ip http server
Switch(config)#web-user admin password 0 admin
Switch(config)#exit
Switch#
验证配置：
Switch#show run
使用http登录:
打开IE，在地址栏里输入http://192.168.1.X X为交换机的IP，输入用户名和密码即可进入web配置界面。
保存配置Switch# write
保存命令：switch(config)#copy running-config startup-config //下次加电启动时以保存的配置启动
