采暖分项表.doc

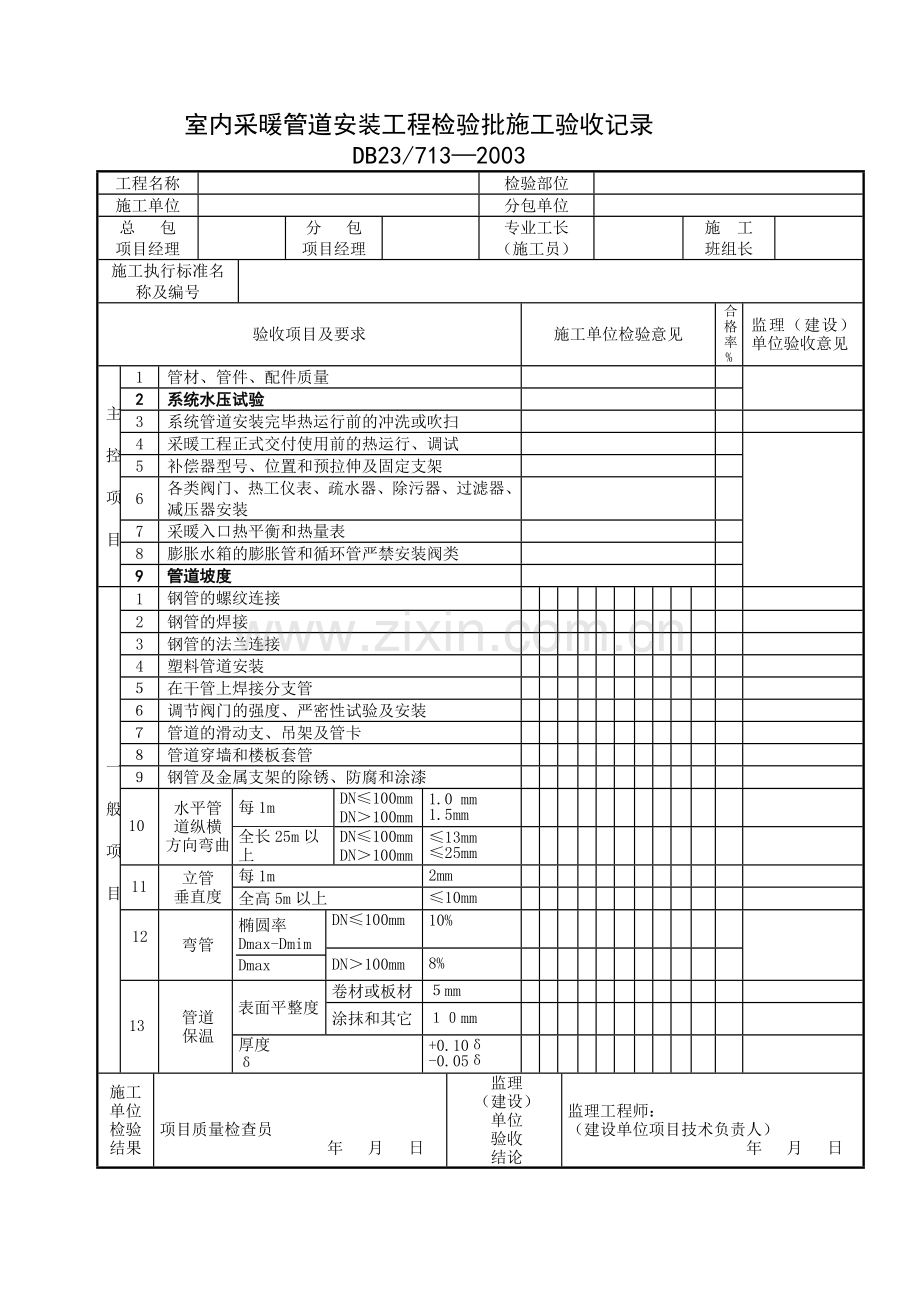

室内采暖管道安装工程检验批施工验收记录
DB23/713—2003
工程名称

检验部位

施工单位

分包单位

总 包
项目经理

分 包
项目经理

专业工长
（施工员）

施 工
班组长

施工执行标准名称及编号

验收项目及要求
施工单位检验意见
合格率
%
监理（建设）单位验收意见
主

控

项

目
1
管材、管件、配件质量

2
系统水压试验

3
系统管道安装完毕热运行前的冲洗或吹扫

4
采暖工程正式交付使用前的热运行、调试

5
补偿器型号、位置和预拉伸及固定支架

6
各类阀门、热工仪表、疏水器、除污器、过滤器、减压器安装

7
采暖入口热平衡和热量表

8
膨胀水箱的膨胀管和循环管严禁安装阀类

9
管道坡度

一

般

项

目
1
钢管的螺纹连接

2
钢管的焊接

3
钢管的法兰连接

4
塑料管道安装

５
在干管上焊接分支管

６
调节阀门的强度、严密性试验及安装

７
管道的滑动支、吊架及管卡

８
管道穿墙和楼板套管

９
钢管及金属支架的除锈、防腐和涂漆

10
水平管
道纵横
方向弯曲
每1m
DN≤100mm
DN＞100mm
1.0 mm
1.5mm

全长25m以上
DN≤100mm
DN＞100mm
≤13mm
≤25mm

11
立管
垂直度
每1m
2mm

全高5m以上
≤10mm

12

弯管
椭圆率
Dmax-Dmim
Dmax
DN≤100mm

10%

DN＞100mm
8%

13
管道
保温
表面平整度
卷材或板材
５mm

涂抹和其它
１０mm

厚度
δ
+0.10δ-0.05δ

施工
单位
检验
结果

项目质量检查员
年 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目技术负责人）
年 月 日
散热器安装工程检验批施工质量验收记录
DB23/713—2003
工程名称

检验部位

施工单位

分包单位

总 包
项目经理

分 包
项目经理

专业工长
（施工员）

施 工
班组长

施工执行标准名称及编号

验收项目及要求
施工单位检验意见
合
格
率
%
监理（建设）
单位验收意见
主控项目
1
各类散热器规格、性能及安装方式

2
散热设备组对后、安装前的水压试验

一

般

项

目

1
灰铸铁柱、翼散热器的翼翅

4
散热器支、卡、托架

5
散热器及金属支、卡、托架的除锈、防腐和涂漆

6
散热器垫片

7

散热器
坐 标
背面与墙面距离
3mm

与窗口中心线
20mm

标 高
底部距地面
±15mm

中心线垂度
3mm

侧面倾斜度
3mm

全长内弯曲
灰
铸
铁
长翼型
2～4片
4 mm

5～7片
6 mm

柱型
3～15片
4 mm

16～24片
6 mm

钢
铝
铜
钢制翅片管
2节以上
3 mm

3～5节
4 mm

钢柱型
3～12片
4 mm

13～24片
6 mm

铝制柱翼
3～12片
3 mm

13～24片
5 mm

铜管铝片
铜管铝全 长
4mm

8
金属辐射板
标高
中心线距地面
±20mm

坡度
水平安装≥5‰
+1%～0

施工
单位
检验
结果

项目质量检查员 ：
年 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目技术负责人）
年 月 日
室内采暖系统辅助设备安装工程检验批施工质量验收记录
DB23/713—2003
工程名称

检验部位

施工单位

分包单位

总 包
项目经理

分 包
项目经理

专业工长
（施工员）

施 工
班组长

施工执行标准名称及编号；
验收项目及要求
施工单位检验意见
合格
率
%
监理（建设）单位
验收意见
主控项目
1
设备质量

2
水箱满水和压力试验

3
热交换器的型号、规格及技术参数

4
设备基础、支座混凝土强度、坐标、标高及金属支架尺寸

5
水泵试运转轴承温升极限

一

般

项

目
1
设备上的阀门和仪表

2
水泵设置的隔振装置

3
水泵连接管道的弹性支、吊、托架

4
水泵进、出水管的橡胶挠性短管

5
钢板水箱及金属支架的除锈和防腐

6
箱罐设备
坐 标
15mm

标 高
±5mm

垂 直
5mm

7
离心水泵
立式泵体垂直（每m）
0.1mm

卧式泵体水平（每m）
0.1mm

联轴器
同心度
轴向倾斜
(每m)
0.8mm

径向位移
(每m)
0.1mm

8
设备保温
表面平整
卷材或板材
5mm

涂抹和其它
10mm

厚度
δ
+0.1δ
-0.05δ

施工单位检验结果

项目质量检查员:

年 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目技术负责人）
年 月 日
室外供热管网管道安装工程检验批施工质量验收记录
DB23/713—2003
工程名称

检验部位

施工单位

分包单位

总 包
项目经理

分 包
项目经理

专业工长
(施工员)

施 工
班组长

施工执行标准名称
及编号

验收项目及要求
施工单位检验意见
监理（建设）单位
验收意见

主控项目
1
管材、管件、配件质量

2
管道水压试验

3
管道竣工后交付使用前的冲洗

4
补偿器型号、规格、材质及预拉伸

5
管道固定支架、锚固墩位置和构造

6
平衡阀、减压器和调压板型号、规格

7
室外供热管网正式交付使用前的热运行调试

8
直埋管道安装

施工
单位
检验
结果

项目质量检查员:
年 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目技术负责人）

年 月 日
室外供热管网管道安装工程检验批施工质量验收记录
DB23/713—2003
工程名称

检验部位

施工单位

分包单位

总 包
项目经理

分 包
项目经理

专业工长
(施工员)

施 工
班组长

施工执行标准名称及编号
验收项目及要求
施工单位检验意见
合格率%
监理（建设）单位验收意见

一

般

项

目
1
管道坡度

2
钢管的焊接连接

3
钢管与附件的法兰连接

4
焊接钢管对口焊、两管焊缝的错开排列

5
直埋无补偿供热管道的预热伸长及三通加固

6
聚氨脂泡沫塑料预制保温管现场焊接接口的保温

7
安装波纹管轴向补偿器

8
各类管道滑动支、吊架和管座（墩）

9
调节阀门规格型号和强度、严密性试验

10
管道及金属支架的除锈和防腐

11
管道的保温层和保护层

12
管道
坐标
敷设在沟槽内及架空
20mm

埋地
50mm

13
管道标高
敷设在沟槽内及架空
±10mm

埋地
±15mm

14
纵横方向
弯曲
每1m
DN≤100mm
1mm

DN＞100mm
1.5mm

全长25m以上
DN≤100mm
≤13mm

DN＞100mm
≤25mm

15
弯管
椭圆率
DN≤100mm
８％

DN＞100mm
５％

折皱
不平
DN≤100mm
４mm

DN125-200mm
5mm

DN250-400mm
7mm

16
管道保温
表面平整度
卷材或板材
5mm

涂抹和其它
10mm

厚度δ
+0.1δ
-0.05δ

施工
单位
检验
结果

项目质量检查员：

年 月 日
监理
（建设）
单位
验收
结论

监理工程师：
（建设单位项目技术负责人）
年 月 日
