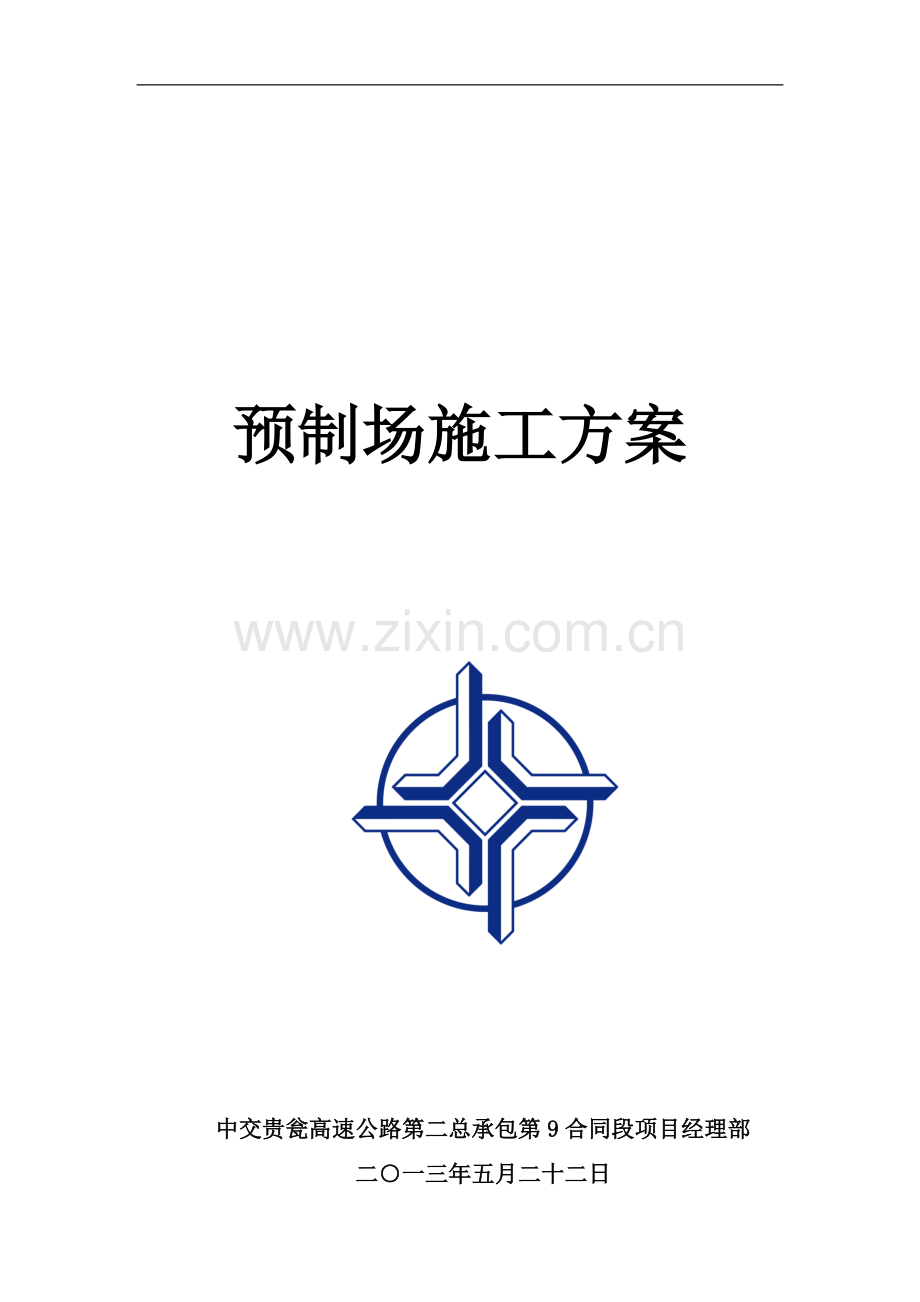

中交贵瓮高速第二总承包第9合同段预制场施工方案预制场施工方案中交贵瓮高速公路第二总承包第9合同段项目经理部二一三年五月二十二日15预制场施工方案一、编制依据1、贵瓮高速公路第9合同段施工图；2、公路路基施工技术规范JTG F10-2006；3、公路工程施工安全技术规程JTJO76-95；4、公路桥涵施工技术规范JTJ041-2000；5、公路工程质量检验评定标准(土建工程)(JTG F80/1-2004)；6、其它相关国家及地方规范及标准。二、工程概况1、工程简介本合同段刘家湾、张家坝大桥上部构造均为40米先简支后连续的预应力砼T梁，单幅每孔5片T梁，梁高2.5m，梁板中心间距2.4m，梁片间湿接缝宽70cm，预制中梁宽1.7m，边梁宽2.05m。主梁腹板厚0.2m，马蹄宽0.6m。下部构造采用圆柱墩和薄壁墩，墩高40m以下采用圆柱墩，40m以上采用薄壁墩。2、预制场选址经过前期实地考察，本合同段预制场设置于主线K77+004.6-K77+336.17路基地段，处于刘家湾大桥和张家坝大桥之间，此段路基分一段填方及两段挖方，填方地段填筑高度为18m左右，挖方地段最深为43m，场地条件受限，且填筑、开挖高度较大，路基施工时段较长，一定程度上对预制场建设产生制约。3、工程特点（1）预制场设在路基上，受土石方施工影响，预制场施工范围内的路基必须尽快成形，以进行预制场的建设。（2）因现场条件较差，在建场过程中需精细规划，使各种临施布局合理，在整个施工过程加大施工便道的养护力度，确保工程所需的物资、机械等顺利进场。（3）本预制场占用路基部分，梁体预制的工期安排要结合本合同段路基施工和桥梁下部结构施工综合考虑。4、主要工程量（1）生活区及钢筋加工场地占地面积836.25平米，修建活动板房236.25平米，钢筋加工大棚600平米。（2）场地硬化砼1041.9方，槽钢6.56T,钢板17.38T,钢筋11.82T,钢轨662.9米。三、总体布置1、场地布置本合同段预制场计划建设在刘家湾大桥与张家坝大桥之间路基上（K77+004.6-K77+336.17），全长331.57米，宽度22米，详细布置见贵瓮高速第9合同段预制场平面布置图。（1）临时工程预制场临时工程建设主要包括：施工场地布置，施工供水、电设施布置，施工排水系统布置。预制场在路床顶以下30cm进行预制场（删掉）布置。根据设计位置及标高，进行台座和龙门吊轨道位置开挖，对台座、轨道范围内的基底要加强碾压，然后浇注10cm厚C20混凝土封面进行硬化处理。场地基底施工完毕，进行台座基础和龙门吊轨道基础施工，轨道范围为K77+004.6-K77+336.17，轨道基础采用C25混凝土浇筑，全部轨道采用梯形截面，详细结构见附图。（2）生活区及钢筋加工棚的布置生活区及钢筋加工厂布置在左线左侧，设置活动板房15间，共计236.25平米，钢筋加工场地600平米。（3）施工用水（供水、和供电）删掉预制场施工供水考虑在预制场的左侧布置一个10m3的方形蓄水池，采用砖砌结构。采用潜水泵从桥下边的小溪沟内抽水至蓄水池。供水主管采用50mm的焊接钢管从蓄水池接出。（4）施工供电从布置在路基左线左侧的500KVA变压器接线，在预制场内布置配电箱，保证预制场内的施工用电。（5）场地内设施布置预制场包含以下设施：预制台座、存梁区、水电线路、提梁龙门吊及轨道、排水沟等。施工时间根据预制的规划面积、位置，预制台座的数量制定整体布局，预制场的布局原则为方便施工、减少干扰、利于排水，以利运输。2、预制台座（1）预制台座布置预制场台座顺桥方向布置5排，每排3个，共计15个台座，均设置在路线的右侧，台座中心间距为4.2米，左侧8米的过道，供砼罐车及架梁跑车行驶；该预制场承担本合同段刘家湾大桥和张家坝大桥230片T梁的预制任务。（2）预制台座结构台座均采用C25混凝土浇注，因张拉时台座两端底模须承受全部梁重，所以在底端部2.0m范围内采用C25钢筋混凝土，以提高承载力，钢筋网片用12按照2020cm（间距有点大）绑扎。台座施工时注意在其两端各预留穿钢丝绳所需的槽口，槽口采用活动底模的形式进行设置。（基础到底板都详细写进去）（3）预制台座施工台座施工时先绑轧通长钢筋，支好侧模，预埋槽钢在固定位置焊好（在台座两侧用水准仪放样，精确整平角钢顶标高，使其顶面标高与设计反拱值相符）；检查无误后浇筑混凝土, 浇筑时注意预埋好固定模板时的对拉孔的PVC管，沿台座横向0.5m预埋一道；厚度6mm钢板作为底模，铺设钢板时要注意吊装孔处钢板的铺设。（4）预制台座工期安排根据预制场所占路基段的施工工期安排，结合目前预制场土方施工的实际进度，计划在2013年10月31日前完成12个台座的施工，满足T梁预制条件开始集中生产。3、场地排水系统布置本预制场的施工用水主要包括混凝土养护用水、梁板压浆用水及清洗施工设备用水等。为了保证施工区内干净有序，在预制场内设置主排水沟和辅助排水沟两种类型的排水沟删掉。两种类型的排水沟相互接通，并设置一定的纵坡度，主排水沟接路基排水沟，整个预制场内不得有积水现象。 （1）主排水沟在两排台座之间布置一条3030cm（宽深）的主排水沟，排水沟于路基排水沟相接，顶面铺设盖板，定时清除沟内的杂物。排水沟设1%的坡度，保证排水通畅。（2）辅助排水沟辅助排水沟与主排水沟垂直，布置在预制台座的之间，断面形式1515cm（宽深），定时清除沟内的杂物。排水沟设0.5%的坡度，保证排水通畅。场地内的排水系统详细布置见附图。4、预制梁体养护水管布置T梁在预制完成后需要进行养护，在预制场左侧布置一个30m3蓄水池，养护用水利用50供水主管从蓄水池接水，穿过便道延伸至预制场两排台座之间，全长83m，再从供水主管上接25的软管接水至各梁体位置，所有供水管路的布置不得影响T梁的预制，线路简单、方便、适用。5、龙门吊布置预制场内靠张家坝大桥方向设80T双轨道龙门吊2套，刘家湾大桥方向5T龙门吊2套，四台龙门吊共用轨道，龙门吊宽22m，高8m。轨道基础采用C25混凝土浇筑，详细结构见附图。轨道基础混凝土浇筑和轨道安装施工时，注意圆曲线的影响，轨道的平面半径为2600m，施工过程中注意控制点测量，保证龙门吊能顺利运行。四、施工准备1、施工人员与设备配置（预制场由哪个作业队做，预制场的设备人员准备）预制场地K77+004.6-K77+336.17段路基施工由本标段路基二队负责，为确保本合同段预制场完工，拟投入本预制场主要施工的人员和设备如下：路基作业队施工人员20人，预制场建设施工人员30人。路基施工机械，挖机2台，装载机3台，推土机1台，压路机1台。五、施工进度安排计划2013年10月30日前完成预制场段（K77+004.6-K77+244.23）场地硬化，完成此段龙门吊基础浇筑和龙门吊的安装工作，完成40m预制梁12个台座，具备预制条件；计划 2013年11月15日前完成预制场存梁区(K77+244.23K77+336.17)的场地平整，完成此段龙门吊基础浇筑，具备存梁条件。（详细些，按步骤些）六、预制场施工方案1、施工方案填方段路基施工至距路床顶30cm，挖方施工至路床顶以下30cm后，马上进行预制场地建设。 （1）路基施工预制场利用挖方路基段，路堑边坡的防护及排水设施提前完成；利用填方路堤段，对场地分层碾压密实，防止产生不均匀沉降变形而影响梁场建设。 （2）台座修筑由于场地设置在路基上，此段路基纵坡为2%，制梁场地长239.63米，两端高差4.8米，故台座修建形式为台阶式；预制梁底座加工成长41m、上部宽60cm、厚30cm，下部基础宽160cm90cm、厚50cm30cm，台座共设15个。台座两侧用5槽钢与预埋钢筋焊接成整体，并在槽内嵌入5cm的橡胶管，防止浆液外渗，在其上面铺设5mm厚的钢板作为梁的底模，梁体吊点处设活动底板，以便脱模吊运。台座按二次抛物线向下设置反拱度,具体反拱值根据设计图纸确定。预应力梁张拉以后，梁体中部拱起，整个梁体的质量由分布于底板上的均布荷载逐渐转移为支承于两端的集中荷载，形成两端为支点的简支梁，在底模两端各2.0m范围内进行加厚处理，厚度为50cm，增设两层12的20cm20cm钢筋网片。具体见预制场台座设计图。（3）场地硬化预制场场地整平，由于场地设置在路基上，此段路基为石方填筑和石方开挖，地质条件良好，我部计划在路基填方段距路基顶30cm时，进行浇筑10cm后C20混凝土进行场地硬化，挖方段路基开挖至路床以下30cm处进行场地硬化。硬化时向四周有一定的排水坡度，做好场地四周的排水系统，保证预制场内不出现积水。（4）附属设施施工在预制场左侧设置长50m、宽12m的钢筋棚，棚内地面用5cm厚C15混凝土进行硬化，棚内按照其使用功能分为：原材料堆放区、钢筋下料区、加工制作区、半成品堆放区。预制场生活区及梁板养护需要用大量水，在预制场建设10m3的蓄水池来提供施工用水，结构采用砖砌结构。七、质量保证措施项目经理是工程项目质量的第一责任人，对工程质量要实行全方位、全过程、全要素的管理与控制，严把质量关。项目经理部总工程师，全权负责项目质量工作；项目部设置质检管理办，负责全项目的工程质量管理和监督。哪个作业队设一名质量检查员，负责什么各工序的质量检查。严把原材料质量关，所有材料必须符合设计和规范要求，并按规范要求进行抽检，确保所有进场材料均为合格材料。不合格材料不允许进场。认真执行自检制度，建立质量监督检查体系，配备专职质检员。八、安全保证措施树立“安全第一”的思想，抓生产必须抓安全。项目部成立以项目经理为首的安全领导小组，配备专职安全工程师，负责全面的安全管理工作；各队配备专职安全员，负责各项安全工作的落实。工程开工前，对所有参加本工程施工人员进行安全生产教育，组织学习公路工程施工安全技术规程（JTJ076-95）等有关规范和法规，并制定详细的安全生产措施。对特殊工种，如起重、电焊、电工等，经培训考试合格后，持证上岗。安全生产教育须持之以恒，制作安全生产宣传牌、安全标志，做到警钟长鸣。项目经理部设立安全检查制度，安全检查分定期检查和不定期检查进行。检查中发现的安全隐患，进行书面登记、汇报，按照“三不放过”的原则制定整改措施，并跟踪验证。在安全隐患没有消除前，必须采取可靠的防护措施。九、文明施工及环境保护1、文明施工（1）工程开工的同时，组建由项目经理直接领导亲自主抓的文明施工管理和监督机构，负责组织和监督本工程文明施工措施的落实。对现场文明施工的直接管理由工区负责，质量安全部负责监督检查。（2）合理安排施工顺序避免工序相互干扰，凡下道工序对上道工序会产生损伤或污染的，要对上道工序采取保护或覆盖措施。（3）施工现场所有施工管理人员和操作人员必须佩戴证明其身份的标识牌，标识牌标明姓名、职务、身份编号。（4）值班人员按时交接班，认真作好施工记录，不得与闲散人员玩耍。（5）对于施工便道，经常保养维护，为文明施工创造必要的条件。（6）工程完工后，按要求及时拆除所有工地围墙、安全防护设施和其它临时设施，并将工地及周围环境清理整洁，做到工完、料净、场地清。2、环境保护措施（1）贯彻国家环保部门有关环保的法律、法规和政策，执行发包人、监理对环保的指示要求，协调好各方面的关系。加强检查监督，从严要求，持之以恒，以定期（每月一次）和不定期的方式对施工现场进行环保、文明施工检查，对照评分，严格奖惩，交流经验，不足，争创安全文明施工工地。（2）严禁施工废水和工区生活污水污染周围环境，所有建筑物周围及设施均设有排水沟或污、废水排放系统，污、废水通过排水管(沟)汇集进入污水处理池进行处理，达到污水综合排放的标准后排放。（3）保护好施工征地地界外的生态环境和自然地貌，在所利用的土地上采取相应的水土保持措施，避免土壤侵蚀，造成水土流失。 施工期间禁止施工人员进入山区林地进行伐木、采药、狩猎等活动，合理堆放建筑材料，以减少对植被的破坏。施工结束后，及时拆除必须拆除的临时设施和生活设施，并按合同要求进行植被或土地的有效恢复。（5）配备专职环卫人员，制定环卫制度，定时清扫、清运垃圾，并运至规定的垃圾处理场处置，严禁在工区、生活区周围环境中随地倾倒垃圾。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
