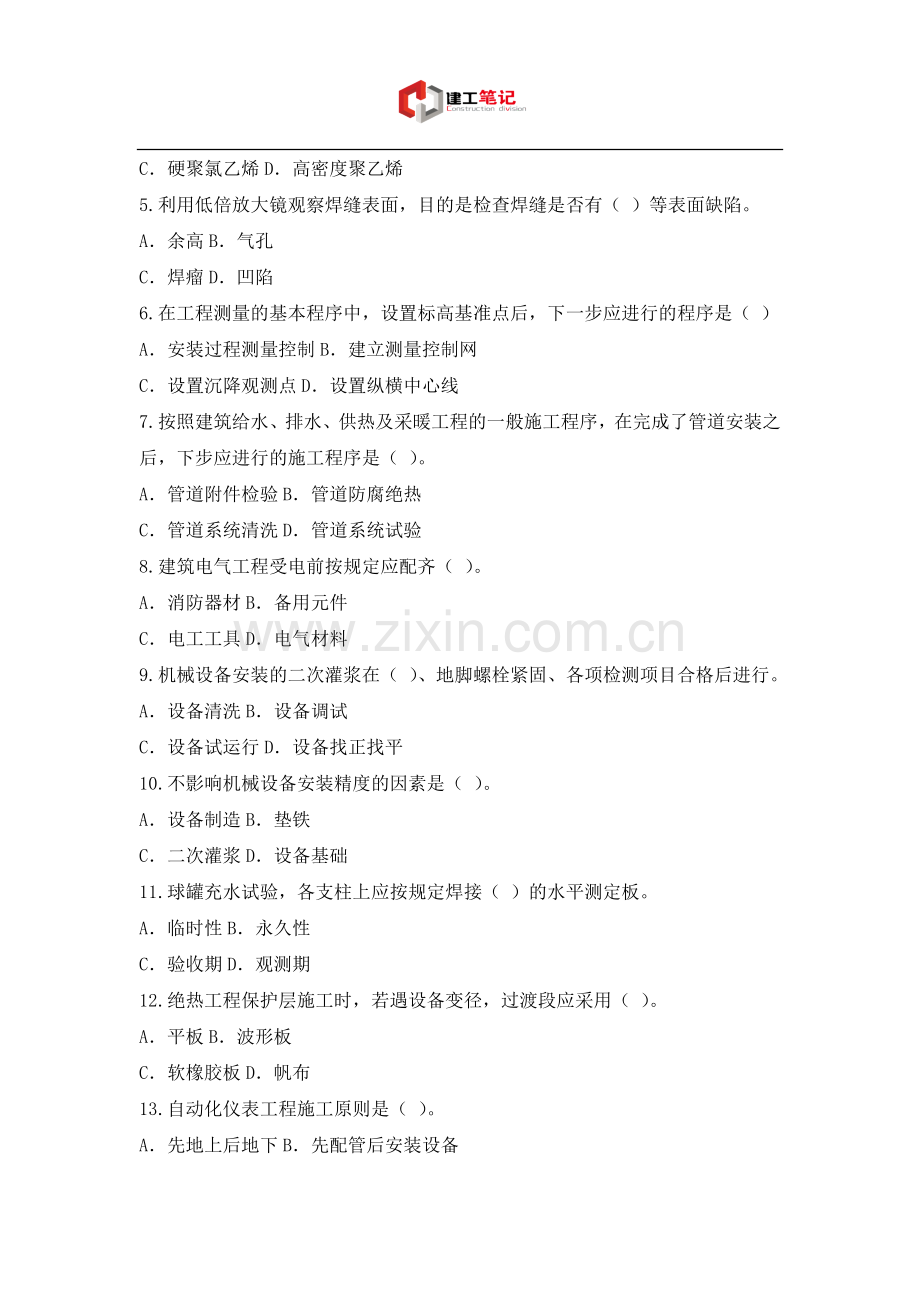

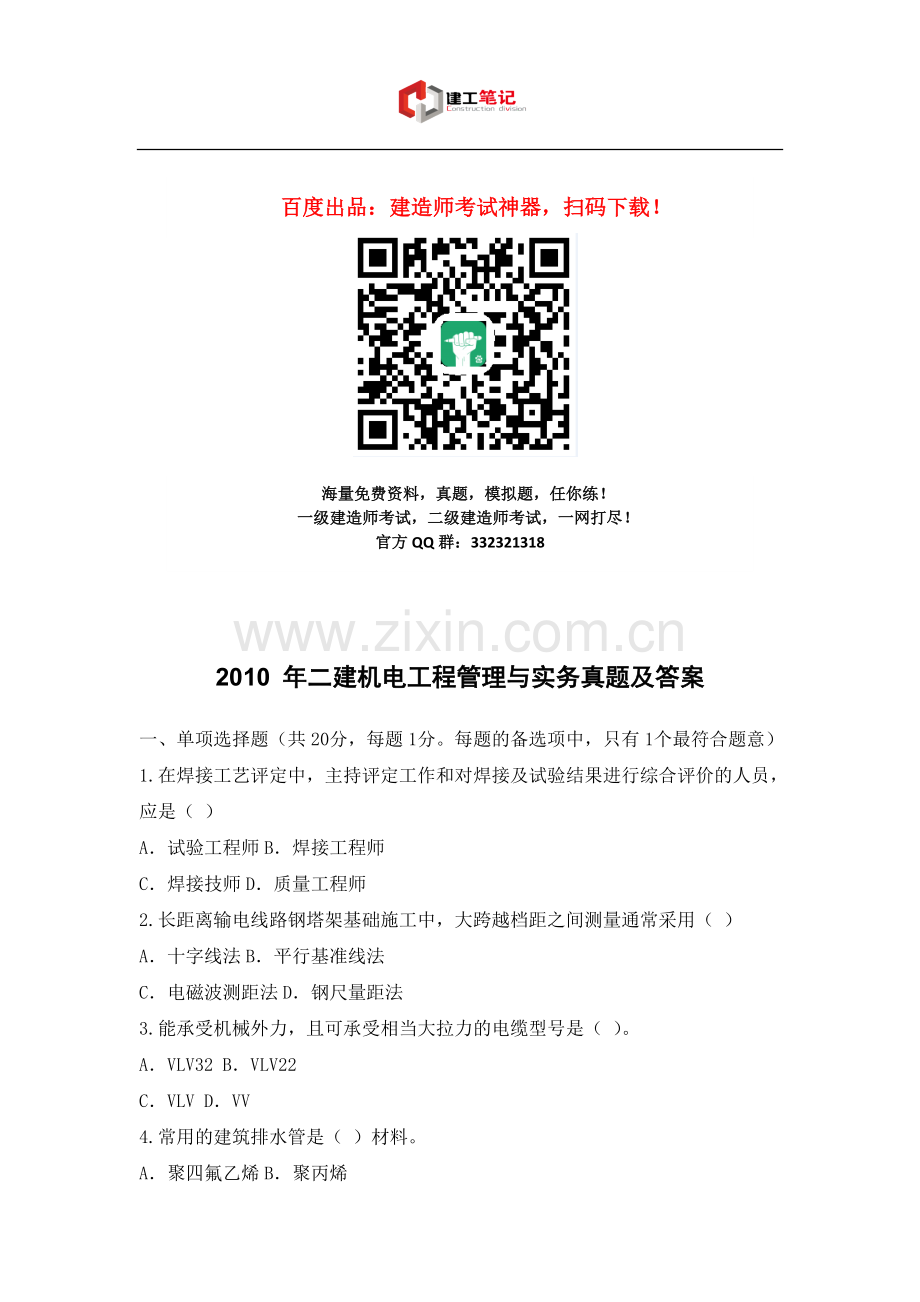

百度出品：建造师考试神器，扫码下载！ 海量免费资料，真题，模拟题，任你练！ 一级建造师考试，二级建造师考试，一网打尽！官方QQ群：3323213182010 年二建机电工程管理与实务真题及答案一、单项选择题（共20 分，每题1 分。每题的备选项中，只有1 个最符合题意）1.在焊接工艺评定中，主持评定工作和对焊接及试验结果进行综合评价的人员，应是（ ）A试验工程师B焊接工程师C焊接技师D质量工程师2.长距离输电线路钢塔架基础施工中，大跨越档距之间测量通常采用（ ）A十字线法B平行基准线法C电磁波测距法D钢尺量距法3.能承受机械外力，且可承受相当大拉力的电缆型号是（ ）。AVLV32 BVLV22CVLV DVV4.常用的建筑排水管是（ ）材料。A聚四氟乙烯B聚丙烯C硬聚氯乙烯D高密度聚乙烯5.利用低倍放大镜观察焊缝表面，目的是检查焊缝是否有（ ）等表面缺陷。A余高B气孔C焊瘤D凹陷6.在工程测量的基本程序中，设置标高基准点后，下一步应进行的程序是（ ）A安装过程测量控制B建立测量控制网C设置沉降观测点D设置纵横中心线7.按照建筑给水、排水、供热及采暖工程的一般施工程序，在完成了管道安装之后，下步应进行的施工程序是（ ）。A管道附件检验B管道防腐绝热C管道系统清洗D管道系统试验8.建筑电气工程受电前按规定应配齐（ ）。A消防器材B备用元件C电工工具D电气材料9.机械设备安装的二次灌浆在（ ）、地脚螺栓紧固、各项检测项目合格后进行。A设备清洗B设备调试C设备试运行D设备找正找平10.不影响机械设备安装精度的因素是（ ）。A设备制造B垫铁C二次灌浆D设备基础11.球罐充水试验，各支柱上应按规定焊接（ ）的水平测定板。A临时性B永久性C验收期D观测期12. 绝热工程保护层施工时，若遇设备变径，过渡段应采用（ ）。A 平板B波形板C软橡胶板D帆布13.自动化仪表工程施工原则是（ ）。A先地上后地下B先配管后安装设备C先中间后两端D先安装设备后布线14.管道系统吹扫与清洗应在（ ）进行。A无损检测合格后液压试验前B液压试验合格后气体泄漏试验前C气体泄漏试验合格后涂漆、绝热施工前D涂漆、绝热施工检验合格后交工前15.防腐蚀涂层施工时，若采用黏度高、100%固体含量的液态涂料，宜选用的涂装方法是（ ）A喷涂B浸涂C刷涂D刮涂16.静态式炉窑的砌筑划线一般以（ ）为基准。A最下端的风口或检查口B最下端设备底板上表面C最下端托砖板位置D进料口中心线17.按国家计量局计量器具分类管理办法的划分，施工企业在用的C 类计量器具是（ ）A接地电阻测量仪B弯尺C焊接检验尺D水平仪18.电力设施与绿化工程相互妨碍时，有关单位应当按照（ ）有关规定协商，达成协议后方可施工。A电力行业B市政部门C当地政府D国家19.注册建造师执业管理办法（试行）规定，机电工程中，冶炼专业工程范围包括烧结球团工程、焦化工程、冶金工程、煤气工程、建材工程（ ）工程。A动力站安装B起重设备安装C工业炉窑安装D制氧20.注册建造师执业工程规模标准（试行）规定，送变电工程单项合同额（ ）元的为中型项目。A100 万-200 万B200 万-400 万C400 万-800 万D800 万-1000 万二、多项选择题（共10 题，每题2 分。每题的备选项中，只有2 个或2 个以上符合题意，至少有1 个错项。错选，本题不得分；少选，所选的每个选项得0.5 分）21.建筑消防产品的验收资料应包括（ ）。A合格证书B认证证书C检测报告D开箱记录E调试记录22. 高层建筑的排水通气管，应满足（ ）的要求。A不能与风管连接B不能与烟道连接C不能穿过屋面D出口处不能有风E出口处必要时设置防雷装置23.防雷装置的引下线主要由明敷于建筑物表面由上而下的（ ）构成。A圆钢B扁钢C裸导线D线槽E钢管24.通风空调柜形风管制作时，应设导流叶片的管件是（ ）。A风机出口的变径管B内斜线弯头C内弧型弯头D消声器进风口E风机进口的变径管25.建筑设备监控系统可以通过（ ）共享其他系统的数据，实现各系统的交互。A反馈装置B监控元件C通信协议D接口方式E检测工具26.多台起重机同时吊装一台设备时，计算载荷与（ ）有关。A起重机回转半径B吊装高度C动载荷系数D不均衡载荷系数E设备及吊具重量27.防爆电气设备应有（ ）标志。AEX B类型C级别D色别E组别28.电站锅炉中的炉是由燃烧器以及（ ）等组成。A炉膛B过热器C省煤器D烟道E预热器29.特种设备检验检测范围包括（ ）。A监督检验B定期检验C型式试验D质量检验E安全检验30.机电工程注册建造师施工管理签章文件、正确填写的通用要求项是（ ）A分包企业签署的质量合格文件，必须由担任分包项目负责人的注册机电工程建造师签章B工程地址应填写清楚，并与工程承包合同一致C工程名称与工程承包合同的工程名称一致D施工单位应填写全称并用与工程承包合同一致E单位工程，分部、分项工程必须按照规范标准相关规定填写三、 案例分析题（共4 题，每题20 分）（一）某东北管道加压泵站扩建，新增两台离心式增压泵。两台增压泵安装属该扩建工程的机械设备安装分部工程。泵安装前，班组领取了安装垫铁，未仔细检查，将其用于泵的安装。隐蔽前专检人员发现，有三组垫铁的规格和精度不符合要求，责成施工班组将此三组垫铁换成合格垫铁。在设备配管过程中，项目经理安排了4 名持有压力管道手工电弧焊合格证的焊工（已中断焊接工作165 天）充实到配管作业中，加快了配管进度。经过80 天的努力，机组于12 月中旬顺利完成单机试运行。单机试运行结束后，项目经理安排人员完成了卸压、卸荷、管线复位、润滑油清洁度检查、更换了润滑油过滤器滤芯、整理试运行记录。随后项目经理安排相关人员进行竣工资料整理。整理完的施工记录资料有：设计变更单、定位放线记录、工程分项使用功能检测记录。项目部对竣工资料进行了初审，认为资料需要补充完善。问题：1垫铁错用的问题出在工序检验的哪些环节？该分部工程是否可以参加优良工程评定？说明理由。2说明项目经理按安排4 名焊工上岗符合规定的理由？3背景资料中，单机试运行结束后，还应及时完成哪些工作？4指出施工记录资料中不完善部分？（二）某机电设备安装公司承担了理工大学建筑面积为2 万平方米的图书馆工程的通风空调系统施工任务。该工程共有S1S6 六个集中式全空调系统，空调风系统设计工作压力为600Pa。空气处理机组均采用带送风机段的组合式空调机，由安装公司采购并组成项目部承担安装任务。风管系统安装完毕后，严密性试验采用漏光法检测合格。当施工进入空调系统调试阶段时，系统出现三个问题：空气处理机组运转时晃动；S1 系统调试中在风管所有阀门全开情况下，实测送入空调区风量小于设计风量且相差较大，而该系统风机出风口实测值符合设计要求；空气处理机冷却进出管路上阀门有滴水，经检查这两个阀门未保冷但无漏水。针对上述问题，施工单位采取了整改措施后才使系统调试合格。空调系统调试完成后，按施工质量验收程序进行了施工质量验收工作。问题：1.空气处理机组运转时产生晃动的原因是什么？如何解决？2.分析S1 系统送入空调区的风量与设计风量相差较大的主要原因。3.解决阀门滴水问题措施有哪些？4.按照建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的什么工程？该工程的施工质量验收程序是什么？（三）某机电设备安装公司承包了一台带热段的分离塔和附属容器、工艺管道的安装工程。合同约定，分离塔由安装公司制造或订货，建设单位提供制造图纸。由于该塔属压力容器，安装公司不具备压力容器制造和现场组焊资格，故向某具备资格的容器制造厂订货。安装公司为了抢工期，未办理任何手续，在分离塔抵运现场卸车后，直接吊装就位，并进行后续的配管工程。在工程实施过程中，出现了以下事件：事件1：管道系统压力试验中，塔进、出口管道上多处阀门发生泄漏。检查施工记录，该批由建设单位供货的阀门在安装前未进行试验。安装公司拆卸阀门并处理后重新试压合格，工期比原计划延误6 天。安装单位就工期延误造成的损失向建设单位索赔，遭到建设单位拒绝。事件2：在联动试运行中，分离塔换热段管板与接管连接的多处焊缝泄漏，试运行中止。安装单位再次对塔泄漏处进行了补焊处理后，再次启动试运行，而塔的原泄漏点更加严重，不得不再次停止试运行。分析事故原因，确定是由分离塔质量问题引起，但未查到分离塔的出厂证明文件和现场交接记录。由于分离塔待修停工，使该项目推迟竣工投产2个月。为此，建设单位要求安装单位承担质量责任并赔偿全部经济损失。问题：1.阀门安装前应由哪个单位进行何种试验？该管道使用的阀门试验比例是多少？2.说明建设单位拒绝安装单位对事件1 提出索赔的理由。3.安装单位在分离塔安装前应根据什么规定、申办何种手续？安装单位对分离塔进行补焊作业有什么不妥？4.在事件2 中，安装单位和容器制造厂的质量职责是什么？对事故各自负什么质量和经济责任？说明理由。（四）某建筑空调工程中的冷热源主要设备由某施工单位吊装就位，设备需吊装到地下一层（-7.5 米），再牵引至冷冻机房和锅炉房就位。施工单位依据设备一览表（见下表）及施工现场条件（混凝土地坪）等技术参数进行分析、比较，制定了设备吊装施工方案，方案中选用KMK6200 汽车式起重机，起重机在工作半径19 米、吊杆伸长44.2 米时，允许载荷为21.5T。满足设备的吊装要求。锅炉房的泄爆口尺寸为9000mm*4000mm,大于所有设备外形尺寸，设置锅炉房泄爆口为设备的吊装口，所有设备经该吊装口吊入，冷水机组和蓄冰槽需用卷扬机牵引到冷冻机房就位。在吊装方案中，绘制了吊装施工平面图，设置吊装区，制定安全技术措施，编制了设备吊装进度计划（见表2）。施工单位按吊装的工程量及进度计划配置足够的施工作业人员。表1 吊装设备一览表设备名称数量/台外形尺寸重量/（t/台）安装位置到货日期冷水机组23490X1830X292011.5冷冻机房3 月 6 日双 工况冷水机组23490X1830X292012.4冷冻机房3 月 6 日蓄冰槽106250X3150X375017.5冷冻机房3 月 8 日锅炉24200X2190X25007.3锅炉房3 月 8 日表 2 设备吊装进度计划序号作功日（顺序）3月123456789101112（1）施工准备（2）冷水机组吊装就位（3）锅炉吊装就位（4）蓄冰槽吊装就位（5）收尾问题：1.设备吊装工程中应配置哪些主要的施工作业人员？2.起重机的站立位置地基应如何处理？3.指出进度计划中设备吊装顺序不合理之处？说明理由并纠正。4.在设备的试吊中，应关注哪几个重要步骤？一、单项选择题1.【答案】B【解析】主持评定工作和对焊接及实验结果进行综合评价的人员应是焊接工程师。故答案选B2.【答案】C【解析】在大跨越档距之间，通常采用电磁波测距法或解析法测量。故答案选C3.【答案】A【解析】VLV32.VV32 型电缆能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。故答案选A4.【答案】C【解析】硬聚氯乙烯排水管及管件用于建筑工程排水，在耐化学性和耐热性能满足工艺要求的条件下，此种管材也可用于工业排水系统。故答案选C5.【答案】B【解析】利用低倍放大镜或肉眼观察焊缝表面是否有咬边、夹渣、气孔、裂纹等表面缺陷。故答案选B6.【答案】C【解析】工程测量的程序：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。故答案选C7.【答案】D【解析】建筑设备管道系统中的给水、排水、供热及采暖管道的一般施工程序：施工准备配合土建预留、预埋管道支架制作附件检验管道系统实验防腐绝热系统清洗竣工验收。故答案选D8.【答案】A【解析】建筑电气工程受电前按规定应配齐设计要求的消防器材；受电后不论何方保管均应按用电管理制度规定进行送电或断电。故答案选A9.【答案】D【解析】设备底座与设备基础之间的灌浆（二次灌浆）在设备找正调平、地脚螺栓紧固、各项检测项目合格后进行。故答案选D10.【答案】A【解析】影响机械设备安装精度的主要因素：设备基础、垫铁和二次灌浆、地脚螺栓、检测方法、应力和变形、基准的安装精度、现场组装大型设备各运转部件之间的相对运动精度、配合表面之间的配合精度和接触质量、操作。操作故答案选A11.【答案】B【解析】每个支柱基础均应测定沉降量.各支柱上应按规定焊接永久性的水平测定板。故答案选B12.【答案】A【解析】设备直径大于1m 时，宜采用波形板，直径小于1m 以下，采用平板，如设备变径，过渡段采用平板。故答案选A13.【答案】D【解析】自动化仪表工程施工原则：先土建后安装、先地下后地上、先安装设备再配管布线、先两端（控制室、就地盘、现场和就地仪表）后中间（电缆槽、接线盒、保护管、电缆、电线和仪表管道等）。故答案选D14.【答案】B【解析】液压试验合格后气体泄漏试验前，应进行管道系统吹扫与清洗。故答案选B15.【答案】D【解析】刮涂是使用刮刀进行涂装，用于粘度较高、100%固体含量的液态涂料的涂装，涂膜厚度很难均匀。故答案选D16.【答案】A【解析】划线一般以最下端的风口或检查口为基准。故答案选A17.【答案】B【解析】C 类计量器具中计量性能稳定、量值不易改变，低值易耗且使用要求精度不高，如：钢直尺、弯尺、5m 一下的钢卷尺。故答案选B18.【答案】D【解析】电力法第55 条规定：电力设施与绿化工程相互妨碍时，有关单位应当按照国家有关规定协商，达成协议后方可施工。故答案选D19.【答案】D【解析】冶炼工程范围包括：烧结球团工程、焦化工程、冶金工程、制氧工程、煤气工程、建材工程。故答案选D20.【答案】C【解析】机电工程专业二级注册建造师执业工程规模标准规定。送变电工程工程规模按照单项合同额划分：400800 万元的送变电工程为中型项目；400 万元以下的送变电工程为小型项目。故答案选C二、多项选择题21.【答案】ABC【解析】建筑消防设施（消防产品）、防火材料、电气检测等合格证明，包括产品合格证、认证证书、检测报告等。故答案选ABC22.【答案】ABE【解析】排水通气管不得与风道或烟道连接，并应根据防雷要求设置防雷装置。故答案选ABE23.【答案】ABC【解析】引下线主要有明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成的避雷引下线。故答案选ABC24.【答案】BC【解析】柜形内斜线和内弧型弯头应设导流片，以减少风管局部阻力和噪声。故答案选BC25.【答案】CD【解析】建筑设备监控系统可以通过TCP/IP 通信协议或RS232 接口方式等共享其他系统的部分数据，实现个系统的交互与联动。故答案选CD26.【答案】CDE【解析】起重机在吊装重物运动的过程中，要产生惯性载荷，习惯上把这个惯性载荷成为动载荷。在起重过程中，以动载荷系数计入其影响。一般取动载荷系数K1 为1.1；在多分支共同抬吊一个重物时，工作不同步的现象称为不均衡，在起重过程中，以不均衡载荷系数计入其影响。一般取不均衡载荷系数K2 为1.11.2；在起重过程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为计算依据。计算载荷一般公式为：Qj=K1K2Q。式中Qj计算载荷；Q设备及吊索具重量。故答案选CDE27.【答案】ABCE【解析】防爆电气设备应有“EX”标志和标明其类型、级别、组别标志的铭牌。故答案选ABCE28.【答案】ADE【解析】电站锅炉中的炉是由炉膛（钢架）、燃烧器、烟道、预热器等组成。故答案选ADE29.【答案】ABC【解析】特种设备检测范围：特种设备的监督检查、定期检查和型式试验的检验检测工作。故答案选ABC30.【答案】BCDE【解析】参考2H332030机电工程专业注册建造师签章文件目录相关规定。A 项应由担任总包项目负责人的注册机电工程建造师签章。故答案选BCDE三、案例分析题（一）1.垫铁错用的问题出在工序检验的自检和互检。该分部工程可以参加优良工程评定，因为三组垫铁的规格和精度不符合要求是在隐蔽前专检人员发现的，更换为合格的垫铁，属于返工，返工后的工程可重新评定质量等级，不影响分项工程质量验收时评定为合格及分部工程质量验收评定。2.项目经理按安排4 名焊工进入配管岗位是符合规定的理由是：（1）离开特种作业岗位达6 个月以上的特种作业人员，应当重新进行实际操作考核，经确认合格后方可上岗作；（2）持有“锅炉压力容器压力管道焊工合格证书”的焊工，中断受监察设备焊接作业六个月以上的，再从事受监察设备焊接工作时，必须重新考试。背景中中断焊接工作165 天少于6 个月，不违反上述规定。3.背景资料中，单机试运行结束后，还应及时完成以下工作：（1）切断电源及其它动力来源；（2）进行必要的排气、排水或排污；（3）按各类设备安装规范的规定，对设备几何精度进行必要的复查，各紧固部件复紧；（4）拆除试运行中的临时管道及设备（或设施）；4.施工记录资料中不完善部分有（需要补充以下记录）：（1）图纸会审记录；（2）隐蔽工程验收记录；（3）质量事故处理及记录；（4）特种设备安装检验及验收报告；（二）1.空气处理机组运转时产生晃动的原因是：在现场组装时叶片角度组装的不一致，造成风机运转时产生脉动现象，而表现出晃动。解决办法：安装应符合设备技术文件的规定和施工质量验收规范的要求，按此要求重新安装叶片，安装中注意叶片角度组装得一致。2.S1 系统送入空调区的风量与设计风量相差较大的主要原因：风管漏风。在现场组装轴流风机的叶片时，若叶片的角度不符合设备的技术文件规定，将影响风机的出口风量。现在出口风风量正常，那么就可能是风管漏风。3.解决空气处理机冷却进出管路上阀门滴水问题措施有：采取对管路和阀门进行保冷的措施。理由：案例背景指出空气处理机冷却进出管路上阀门有滴水，经检查这二个阀门未保冷但无漏水。由此可见，阀门及阀门安装质量是合格的，但是有滴水，该水应该是阀门处产生的冷凝滴水，所以需采取保冷措施。4.按照建筑工程项目划分标准，该通风空调系统应划分为图书馆工程的分部工程。该工程（分部工程）的施工质量验收程序是：分部工程由施工单位项目负责人组织检验评定合格后，向监理单位（或建设单位项目负责人）提出分部工程验收报告，由监理单位总监理工程师（或建设单位项目负责人）组织施工单位的项目技术负责人和技术、质量负责人等有关人员进行验收。（三）1.阀门安装前应由安装单位进行强度和严密性试验。该管道使用的阀门试验比例是100%。2.建设单位拒绝安装单位对事件一提出索赔的理由为：阀门经安装公司拆卸阀门并处理后重新试压合格，说明阀门质量没问题，泄漏原因是安装质量问题。非发包单位（建设单位）的原因。3.安装单位在分离塔安装前应根据特种设备安全监察条例规定，向压力容器使用登记所在地的安全监察机构申办报装手续。安装单位对分离塔进行补焊作业有以下不妥：安装单位不具备压力容器制造和现场组焊资格，所以不能对分离塔进行补焊作业。4.容器制造厂的质量职责是：确保制造质量符合设计要求和相关规定，供货质量符合要求。安装单位的质量职责是：确保安装质量符合设计要求和相关规定，确保工程质量的控制并使整个工程最终获得优良品质工程。容器制造厂对事故应负制造缺陷的质量和经济责任。容器制造厂对事故应负安装缺陷的质量和经济责任。理由：根据分析事故原因，确定是由分离塔质量问题引起，但未查到分离塔的出厂证明文件和现场交接记录。安装公司不具备压力容器制造和现场组焊资格，而进行了焊接。（四）1.设备吊装工程中应配置以下主要的施工作业人员：有丰富吊装经验的信号指挥人员、司索人员、起重工。2.起重机的站立位置地基应作如下处理：起重机在吊装前，必须对吊车站立位置的地基进行平整和压实，按规定进行沉降预压试验。3.进度计划中设备吊装顺序为：施工准备 冷水机组吊装就位 锅炉吊装就位 蓄冰槽吊装就位 收尾。不合理之处为：锅炉吊装就位 蓄冰槽吊装就位理由：设置锅炉房泄爆口为设备的吊装口，所有设备经该吊装口吊入。纠正：施工准备 冷水机组吊装就位蓄冰槽吊装就位锅炉吊装就位 收尾4.在设备的试吊中，应关注的几个重要步骤是：起吊设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。
