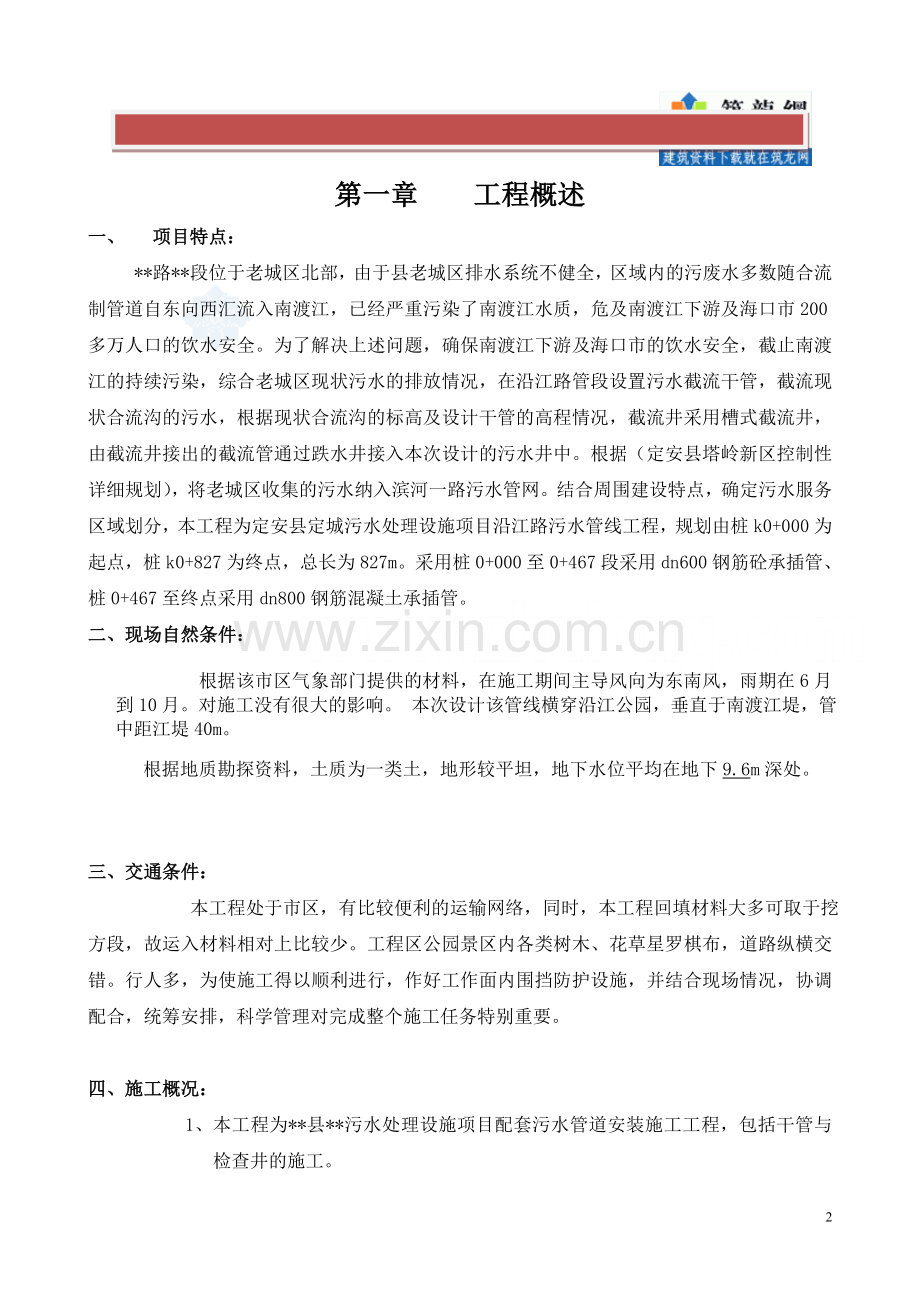

1、 最新资料,word文档,可以自由编辑!精品文档下载 【本页是封面,下载后可以删除!】第一章 工程概述一、 项目特点: *路*段位于老城区北部,由于县老城区排水系统不健全,区域内的污废水多数随合流制管道自东向西汇流入南渡江,已经严重污染了南渡江水质,危及南渡江下游及海口市200多万人口的饮水安全。为了解决上述问题,确保南渡江下游及海口市的饮水安全,截止南渡江的持续污染,综合老城区现状污水的排放情况,在沿江路管段设置污水截流干管,截流现状合流沟的污水,根据现状合流沟的标高及设计干管的高程情况,截流井采用槽式截流井,由截流井接出的截流管通过跌水井接入本次设计的污水井中。根据(定安县塔岭新区控制性详
2、细规划),将老城区收集的污水纳入滨河一路污水管网。结合周围建设特点,确定污水服务区域划分,本工程为定安县定城污水处理设施项目沿江路污水管线工程,规划由桩k0+000为起点,桩k0+827为终点,总长为827m。采用桩0+000至0+467段采用dn600钢筋砼承插管、桩0+467至终点采用dn800钢筋混凝土承插管。二、现场自然条件: 根据该市区气象部门提供的材料,在施工期间主导风向为东南风,雨期在6月到10月。对施工没有很大的影响。 本次设计该管线横穿沿江公园,垂直于南渡江堤,管中距江堤40m。根据地质勘探资料,土质为一类土,地形较平坦,地下水位平均在地下9.6m深处。三、交通条件: 本工程
3、处于市区,有比较便利的运输网络,同时,本工程回填材料大多可取于挖方段,故运入材料相对上比较少。工程区公园景区内各类树木、花草星罗棋布,道路纵横交错。行人多,为使施工得以顺利进行,作好工作面内围挡防护设施,并结合现场情况,协调配合,统筹安排,科学管理对完成整个施工任务特别重要。四、施工概况:1、 本工程为*县*污水处理设施项目配套污水管道安装施工工程,包括干管与检查井的施工。2、 管材及规模:名称规格单位数量备注钢筋混凝土承插管Dn600m467承插式橡胶圈接口钢筋混凝土承插管Dn800m360承插式橡胶圈接口污水检查井1250座24砖砌五、设计编制依据:3、 施工图:以污水管线平面图污水管线纵
4、断面图及其设计总说明为本次施工依据。4、 管道铺设及检查井的砌筑:以全国通用给水排水标准图集02S515P20为施工依据。5、 验收依据:市政排水管渠工程质量检验评定标准、给水排水管道工程施工及验收规范。六、主要参考资料:1、给水排水工和施工2、实用给水排水工程施工手册3、建筑施工手册4、工程项目管理5、给水排水工程概预算6、安装工程定额与预算7、给水排水管道工程施工与验收规范 第二章 施工准备工作一、 施工前准备工作为承建此项工程,我公司组建项目经理部处理有关工程管理的日常事务,并建立相应的现场管理机构,下设质量、安全、技术、材料、机械等岗位人员负责。各个岗位选配经验丰富、技术业务精湛、事业
5、心和责任感强的专业人员任职,使整个经理部管理层人员精干、协调能力强、工作效率高、综合素质好。项目经理部职责是:高度集中、统一指挥、内外协调、全面负责和加强对该工程的生产指挥和技术管工作。建立安全、质量、技术管理体系,文明施工、明确分组分工、责任到人,使施工达到最优效果。1. 熟悉国家现行施工及验收规范,熟悉设计图纸内容,观察现场并实测地形弄清工程范围、坐标位置、设计标高,有关建筑材料的特殊处理和技术方法,为保证使工程达到质量、安全达标打下坚实的基础。2. 施工技术人员应在施工现场,观察现场情况及有关图纸技术要求,详细准确的掌握本工程的各项技术措施和安全措施。3. 施工范围的平面控制点、高程、水
6、准基点、平面布置图及成果资料与建设单位移交手续,安排专业人员进行复测,经核对确认无误后方能施工。4. 概况施工总平面图进行场地平整。搭设临时设施和生活用区,预先作好施工临时用水用电,工人生活区用水用电的准备工作。5. 根据工程要求,及时组织安排施工机械设备及施工安全设备,同时准备劳动力、机具、材料以备进场。6. 及时组织有关主管部门进行相关工序的隐蔽工程验收工作并作好隐蔽记录。二、 施工管理和劳动力组织(1)施工管理组织机构项目经理部设立张玉平为项目经理,下设为质检员、施工员、安全员、材料员、设备员、技术员等五大员,其他各个岗位如资料员、预算员、测量员等可由相关人员兼任。(见图二)(2)劳动力
7、安排计划表项目部施工人员可按工程项目需要设立不同的施工班组,分为土方班、瓦工班、安装班、电工班等四个班组,按工种的工程量需要配置人员数量,所有人员在施工时进驻现场。具体的各个工种人员可见表一。后 勤 班机 械 班安 装 班电 工 班泥 工 班土 方 班质检员 材料员 施工员 安全员 技术员图二 项目部组成机构图项目经理表一 劳动力安排计划表序号工种名称人数进场时间备 注1泥工8开工进场按工程量可调整2木工1开工进场按工程量可调整3电工1开工进场按工程量可调整4机械工2开工进场按工程量可调整5安装工6开工进场按工程量可调整6后勤1开工进场按工程量可调整7杂工2开工进场按工程量可调整8司机1开工进
8、场按工程量可调整三、 主要材料、成品、半成品计根据工程用料统计计划情况,建筑材料要组织好,杜绝因材料不足而造成停工,影响工程的施工进度,同时要结合季节情况,所以在购进材料时应多方面考虑。主要采用选用:所有材料由集团公司指定的物资中心供应,其中混凝土承插管拟采用科邦实业有限公司生产的D600、D800混凝土承插管827m;水泥采用海岛牌325号水泥;采用重型污水检查井座井盖等。所有进场材料均需要有合格证或产品检验合格证书,材料的外观检查合格,有明确的出厂名称、生产日期等。中砂、碎石、红砖等消耗品根据现场需要,就近采购直接送至现场指定堆放地点。用作安全围护的彩钢波纹板、围拦铁架、路锥、警示灯、安全
9、彩带在正式破路挖土前准备并设置完毕,保证施工安全。四、 施工机具计划施工机具必须准备充足,特别是自卸汽车运输,要有足够的生产用具,以满足工程的需要和合同的工期目标。(见表二)表二 施工机具计划表序号机具名称规格型号单位数量备注1自卸汽车4T辆4租用2挖掘机1M3辆1租用3沙浆机100KW台15插入式震动机D50辆16平板式震动机D50辆17发电机20KW台1备用8经纬仪J2台19水平仪DZS-3台110快速打夯机台411污水泵DN50台412污水泵DN100台21、针对本工程的施工特点,结合我公司的实力,我们已选定施工过类似工程,施工经验丰富、组织能力强的项目部进场施工,目前已做好新的准备,一
10、旦审批,立即进场施工。2、施工队伍进场后,充分检查“三通一平”工作,搭设好各种临时设施,在施工沿线架设好施工用电线路。3、施工所需的机械及各种仪器设备在正式使用前进行校验和试用,以便工程审批后能及时进场。4、做好施工所需原材料的采购进场和测试工作,所有进场材料先送样品,经监理工程师确认后方可进场。5、编写详细的实施性方案,组织技术管理人员及各工种负责人熟悉施工图纸,做好技术交底工作,明确施工目标,及时进行施工平面范围内的测量放样工作,并将测量成果送至监理工程师代表复测核实。6、做好职工上岗前各种质量、安全、文明施工意识的教育工作,保证工程开工的顺利进行。7、办理好施工许可证,做好监理交底、质监
11、交底工作。五、 施工总平面图根据本工程的类型特点,所属管段在沿江公园景区工程区公园景区内各类树木、花草星罗棋布,道路纵横交错。行人多,为了减少破坏景区内绿化使施工得以顺利进行,作好工作面内围挡防护设施。 第三章 施工进度计划根据建设单位要求、本区域气候条件、本公司现有施工力量等方面综合因素考虑,本次施工组织方案的预定工期定为30天。若遇到非施工单位因素,如图纸变更、测量原有地下管线测量等,或不可抗拒的因素,如台风、地震、暴雨等时间顺延。(见表三)表三 施工进度计划表序号项目名称施工进度(天)246810121416182022242628301测量放线2管沟开挖3管道基础4铺设管道6砌检查井7
12、闭水实验8回填恢复9浇注路面10路面养护11清理现场12竣工验收第四章 施工方案及技术措施一、施工工序框图测量放线、围挡路面切割、拆除基坑开挖基础垫层管道铺设管道护坡井座砌筑管道闭水河砂、土回填土工试验清理现场竣工验收场地平整沟槽处理抽样检查分段检查质量检查填料购进定点放线定点放线管道封口管材进场路面修复二、施工安全围护措施考虑到安全因素,施工前必须对施工区域进行施工围护措施。(见图二)在施工区域外围每2.5米架设一个铁架围护,将彩钢波纹板用自攻螺丝固定在铁架上,铁架的底部用膨胀螺丝固定在路面上及铁架的底部用混凝土块或石块压实固定,预防倒塌。要求铁架脚距离管沟边缘不小于0.8m。围档外侧设置反
13、光路锥、安全警示、安全彩带及夜间施工警示灯。附图(二)三、施工测量1 工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时应及时向设计单位提出变更设计要求。根据施工图会审纪要以有关单位确定,本工程管道中心线定位以现状自然沟参照进行放样。2 水准点控制体系:依据国家85高程。设计单位交桩水准点或小区内的高程控制点,我方技术人员沿管线敷设位置,每100米测设临时水准控制点,根据测量复核标准的有关规定,形成高程控制体系。3 施工测量应符合下列规定:(1) 施工前,建设单位应组织有关单位向施工单位进行现场交桩;(2) 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固,并应采取保护措施。
14、开槽铺设管道的沿线临时水准点,每200米不宜少于1个。(3) 临时水准点、管道轴线控制桩、高程桩,应经过复核方可使用,并应经常校核;根据所设置的坐标控制网,利用极坐标法直接测放该工程各个构筑物的平面位置,并用其他坐标控制点进行交汇复核,根据所设置的各水准点进行高程施工测量,主要分项测量技术标准见表一:表一 测量技术标准表序号项 目允许值1水准点测量高程闭合点20L(mm)2导线测量方位角闭合差40n()3导线测量相对闭合差1/30004直接丈量测距偏差1/50005桩基基线测量偏差1/10000说明1、L为水准测量闭合线路的长度(km)2、n为水准或导线测量的测站数四、沟槽开挖关于深槽开挖措施
15、:1、测放沟槽的开挖中心线,确定槽口开挖宽度,并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度,开挖时应及时安设龙门板,控制中线和槽底高程。2、开挖口线2米以内,不得堆土或堆放杂物。3、施工顺序上按由下游至上游的施工顺序施工,以利坑槽的临时排水。4、采用履带式挖土机挖土,由于该地段下为松散砂土层,所以边坡暂按1:1放坡系数进行放坡,开挖后如遇地下障碍、地下水等特殊情况根据实际状况适当加大放坡系数,开挖边坡由现场监理单位、设计单位、建设单位、施工单位现场确定。5、根据规划、建设等单位要求控制开挖后对景区的绿化破坏面,开挖后的土和下层砂土采用汽车(密封车)运土至指定地点堆放,以
16、便工程完工后对绿化带的恢复,6、人工修坡检底的方法施工。挖至距设计高程20cm位置停止机械挖掘,防止超挖。附沟槽开挖的断面见图三:五、验槽由施工单位自检,再请监理工程师进行沟槽底高程、地基承载力等检测是否符合规范及设计要求,验槽合格后方能进行下一道工序。若遇软弱基础,地基承载力达不到设计要求,则再对地基进行处理。六、管道安装砾石砂垫层按规定的沟槽宽度满堂铺设、摊平、拍实。砾石砂铺设结束后,在铺好的砾石砂垫层上安装管道。用25吨吊车下管,用16t手拉葫芦牵引管,用5t手拉葫芦稳管的安管方法施工。1、承插式钢筋混凝土管敷设前应逐根进行检查,确保无空鼓、承插口无裂纹和缺口,保护层无脱落。密封橡胶圈不
17、能有割裂、破损、气泡、大飞边、油类侵蚀现象、变形、扭曲及不符合尺寸的不能使用。2、对于粗造的工作面使用砂轮磨光承口和插口工作面,以免影响柔性胶圈到位,损坏胶圈。套在插口上的橡胶圈应平直、无扭曲,同时尽量靠近插口端面,使之滚动到位。3、为了使插口和胶圈能顺利均匀地进入承口,达到预定的位置,对口的承插口间的间距必须均匀一致,周围一圈同时进入承口,否则胶圈受压不均,进入速度不一致,造成胶圈扭曲而大幅度回弹。牵引管选用10t手拉葫芦,稳管适用5t手拉葫芦。钢绳的安全系数取4至5。到位后的管道插口与承口之间的间隙为1.52.5cm,胶圈均紧贴止胶台,但不得露出止胶台。4、装管的作业是循环交替进行,为了防
18、止已装到位的管道回弹,单靠回填胸腔土和管道自身产生的磨擦阻力是阻止不了回弹力,因此还必须采用葫芦稳管,使之随后安装的管道能阻止回弹,如此循环。5、.混凝土管安装的允许偏差:a) 、管道安装:管内底高程10mm;轴线位置15mm;相邻接口管内底错口3mmb) 、管座平基:高程-150mm;中线每侧宽度:010mm;厚度不小于设计要求c) 、管座:肩宽-510mm;肩高20mm;厚度不小于设计要求d) 垫层:高程-150mm;中线每侧宽度不小于设计要求七、检查井的砌筑施工各施工管段安装就绪后,应按设计图的位置标高进行定位。在检查井未砌筑前,各支管要同时并入井内。检查井的施工要严格按图纸施工,特别要
19、求无渗水现象。检查井盖要按设计规定尺寸、型号购买。注意事项:1. 检查井、阀门井砌筑严格控制井室底垫层,混凝土应严格按规范设计配合比下料。2. 检查井、阀门井的砌筑应注意红砖先淋水,使砌筑时红砖吸水率不小于35。3. 砌筑时应随时检测直径尺寸,注意井筒的表面平整。4. 井内壁抹面应光滑,砂浆配比为1:2。5. 井内爬梯应与井盖口边位置一致,铁爬梯安装后,在砌筑砂浆及砼未达到规定抗压强度前不得踩踏。未尽事宜参照排水检查井(国标02S515)图集施工。检查井允许偏差序号项目允许偏差(mm)范围1井身尺寸长20每座宽直径2井盖高程非路面20每座路面与道路的规定一致3井底高程D1000mm1%每座八、
20、排水管道严密性试验管道安装完毕后,带井进行闭水试验。试验前作好管端封堵,封堵要求坚固不得渗水。试验水头按规范要求结合实际情况取2.5m,管道实际的渗水量不大于规范规定的D400混凝土管允许渗水量25m3/(24hkm)。管道灌满水后浸泡时间不应小于24h,当试验水头达到规定水头时开始计时,观测管道的渗水量,观测时间不小于30min,直至观测结束时,应不断向管段内补水,保持试验水头恒定。并作好管道闭水试验记录,试验合格后经建设单位或监理单位同意后方可进行下一工序施工。闭水试验装置如下图:九、沟槽回填施工管涵工程经监理工程师主体结构隐蔽验收合格后,应及时进行回填。以免晾槽过久造成塌方,挤坏管道或管
21、道接口抹带空鼓开裂;雨季易产生泡槽、漂管或造成回填作业困难。管线结构验收合格后方可进行回填施工,且回填尽可能与沟槽开挖施工形成流水作业。1. 采用环刀法按照规范所要求的检验频率,对回填土的压实度进行测试。每层回填土经测试必须达到设计及规范要求的压实度后,才进行下一层的回填。2. 根据市政管道施工要求,该管段胸腔至管顶50cm以内回填料采用河砂,在购运回填过程中,认真按图纸要求执行。3. 由于管段处于公园景区,为了保证施工进度及施工安全,基础回填紧跟管道施工后面,作到每两个检查井其他工序施工完毕后,马上进行回填,以免发生开挖管道过长,紧跟着重复上道工序的施工。4. 回填河砂时,应配合震动棒进行打
22、夯震实,打夯前应当冲水助沉使其湿润,确保回填砂的密实度。5. 为了避免井室周围下沉的质量通病,在回填施工中应采用双填法进行施工,即井室周围必须与管道回填同时进行。6、管顶以上0.5m范围内用人工夯填,每层压实厚度不大于30cm。管顶1.5m以上用推土机配合压路机进行回填。具体施工操作应严格按操作规程进行。7、回填土高度至路床以下15cm为止,待该施工段全部管线工程完成后,集中对该部分进行回填压实处理,以保证路基的整体性和稳定性。8、回填前清除槽内杂物、排除积水。9、沟槽两侧须同时回填,且两侧高差不得超过30,管顶以上50范围内应特别注意夯实设备的选用,以防止对管道结构造成损坏。10、回填土中不
23、得有碎砖、石块。11、分段回填时,相邻段的接茬应呈阶梯状,且不得漏夯。12、每层回填完成后必须经质检员检查、试验员检验认可后方准进行下层回填工作。13、沟槽回填密实度要求如下图:十、监护措施1工程项目部落实施工员促深沟槽的开挖、围护是否符合安全规定,作为专项施工组织设计要求的监护责任人。2监护的主要项目为:a)监查开挖后对邻近构筑物的影响。b)监查深沟槽的沉降及位移。3监查的频率一天两次;上班前或后一次,下班前一次;由监查人记录在施工日记中;在暴雨或连续的雨天中,增加监查次数。4监查中发现异常情况,及时报告项目经理。由项目经理决定 采取何种应急技术措施来消除隐患。十一、地下管线和周围构筑物的保
24、护: 1、原有地下管线保护措施原有地下管线保护;根据现场勘察时业主提供的依据,及管线图所示:我们项目部总体上:l)思想上要对管线保持高度重视。2)人工开挖样洞,施工前必须全部暴露清楚,便于保护。3)落实专人负责。4)管线保护工作首先办好监护,后落实专门措施,这样能有效地加以保护。为保证公用管线在施工期间的安全,本公司拟定如下具体管线 保护措施,并在施工过程中认真贯彻实施。1项目部组成以项目经理总负责,项目部文明施工员、工区工地 主任参加的管线保护领导小组,加强下水道新排管施工期间对原有管线的保护工作。2教育每个职工从思想上高度重视保护公用管线的重要性及损坏公用管线的危害性,特别是在路口附近,现
25、场操作人员在施工过程中更应高度重视。3、施工开工前,根据施工图与有关管线单位联系,并请他们到现场监护、办好有关手续(监护交底卡)。对图纸上末标明或模糊不清的地区,应委托有关物探单位进行现场测查,物探资料应分发到管线,小组所有成员,并由工区工地主任向现场施工人员和作业班组长进行详细交底。在沟槽开挖前必须开好样洞,摸清周围管线实际走向、分布情况,对于地下管线情况不明的地段,应当人工先进行试挖,严禁盲目使用机械开挖,造成野蛮施工,破坏地下管线。管线单位接到施工单位要求了解管线走向、分布情况委派监护的通知的,应积极地为施工单位提供管线详细情况,并派熟悉情况、工作认真的同志到现场进行监护,为施工单位创造
26、条件提供方便。 管线挖出后,请业主通知公用管线单位监护,共同商量决定具体加固措施。一般管线保护用钢丝绳,钢杆花兰螺丝吊空,上面盖草或其他保护物,防止外物击伤。重要管线保护必须制订具体加固方案,实施后昼夜派人监护周围。加快施工进度,抓紧时间,缩短工期,使管线早日恢复原状。发生意外情况的处置措施:在施工中万一出现意外情况,工地负责人应该临危不乱,一方面向有关管线单位反映,要求组织抢救:另一方面立即报告自己上级主管部门领导,保护事故现场,把出事地点护栏或红白带围起来,组织临时纠察队,防止伤害行人或事故扩大,施工单位领导必须组织人力、物力、财力、配合公用管线单位全力以赴投入抢险任务,缩短抢险时间,使管
27、线尽快恢复,减少国家损失。事后要按照“三不放过”原则分析事故原因分清事故责任,提出整改措施杜绝类似事故的发生,并对有关人员进行通报批评或处罚等。在实施下水道新排管中,在碰及旧地下水道管时要事先考虑如何维持老管的排水,我们准备先摸清加工区域内原有网的分布走问,管底标高等有关必要的参数,有条件的则利用老管本身的管网系统临时改接作为临时排水,无条件的则在施工中应另行考虑排设临时管。总之,保护公用管线,在施工期间,要做到天天讲,时时讲,警钟长鸣。保护公用管线,主要依靠现场施工广大职工和全体现场管理人员,施工单位还特别需要各公用管线现场监护人员的指导、督促和帮助。2、周围构筑物的保护1)施工过程中,地面
28、及附近建筑物均设置沉降观察点。2)落实专人,经常观察,做好记录。3)挖土时不将余土堆放在建筑物一侧,这样减轻基槽边压力。第五章 安全生产措施一、安全目标:严格按照JCJ59-99标准执行,在施工过程中按安全生产的各项技术和要求对沟槽进行开挖。每道工序开工前,必须向施工、作业人员详细的安全要求和安全技术措施交底,并在施工中监督执行,杜绝违章指挥,违章作业,坚持安全生产与施工生产的“四同步“。沟槽周围用1.8m高彩钢板护栏,进行围护隔离保护,封闭施工。同时在彩钢板上设置红灯标志。槽内作业行走的跳板,必须使用10cm厚的专用跳板,使用5cm厚的木板做临时跳板,长度超过3米时,应加设顶板并有防滑条。二
29、、施工机械安全防护施工机械安全防护一般规定:(1) 各种机械设备的操作人员,都必须经过专业与安全技术培训,经有关部门考核合格方准上岗。严禁无证人员操作。(2)各种机械操作人员,必须懂得所操作机械的性能、安全装置。熟悉安全操作规程,能排除一般故障和日常维护保养。(3)工作时,操作人员必须穿戴好防护用品,集中思想、服从指挥、谨慎操作,不得擅离职守或将机械随意交给他人操作。(4)交付现场使用的机械设备,必须性能良好,防护装置齐全,生产及安全所需备品配套,并经设备部门和现场负责人认可,方能使用。(5)起重机行驶与停置时,必须与沟渠、基坑、输电线保持规定的安全距离(按计算)。(6)机械设备进入作业点,单
30、位工程负责人应向操作人员进行作业任务和安全技术措施的详细交底。挖掘机安全操作要求:(1) 施工前应做好地质、水文和地下设施的调查和勘察工作,并熟悉施工方案。(2)开挖作业应从上至下分层进行,禁止超越该机规定的作业高度。(3)挖掘机作业时,禁止铲斗从运土车辆驾驶室顶上越过。(4)挖掘机履带到工作面边缘,最少保持1m以上的安全距离。(5)挖掘机停置或下班后应离开工作面,斗子须落地放置。 三、配电房安全要求: (1) 现场临时配电房应紧靠变压器侧,应通风良好,并采取防雨、防火、防小动物出入的措施。设立明显的安全标志,其耐火等级不得低于3级。并配有符合要求的灭火器材。 (2) 成列的配电屏和控制屏,应
31、装有短路、过载和漏电保护装置。各配电线路应做编号,注明用途标记,配电盘两端应与重复接地线及保护零线做电气连接。配电盘或配电线路维修时,应悬挂“有人维修,禁止合闸”标志牌。停、送电操作时,必须由专人监护执行。(3) 当施工现场配有自备发电机组时,其电源开关与外电网电源开关之间,应装设防止同时合闸的机械联锁装置或双设闸刀,发电机组应采用三相四线制中性点直接接地供电系统,中性点单独接地,接地电阻不大于4欧姆。第六章 质量控制一、进场时由测量人员仔细校核水准点及坐标点,并按照相关规范建立施工控制网。沟槽开挖前将水准点引至开挖区域,并校核无误后才进行开挖,开挖中随时控制开挖高程、挖后及时校核槽底高程。二
32、、沟槽开挖时,槽底的宽度应为管外径+0.5m(有支撑沟槽需另加支撑尺寸),应严格控制沟槽宽度和基底高程,不得超挖或扰动基面。槽底不得受水浸泡。挖至距设计高程20cm位置停止机械挖掘,防止超挖,同时采用人工捡底,仔细找平,保证槽底坡度。开挖沟槽的质量标准:槽底松散土、淤泥、大石块等杂物必须清除,保持槽底不浸水。管材、橡胶圈等材料,应符合现行的产品标准,具有质量检验部门的产品合格证和产品性能说明书,并应表明生产厂家、规格和生产日期。三、承插接口密封橡胶圈,必须与管材规格配套。 管材质量要求:管材要求外观颜色一致,内壁光滑平整。管身不得有裂缝,筋的连续缺损不得超过 2 条,管口不得有破损、裂口、变形
33、等缺陷。管材的端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。管材内压强度及刚度应满足设计要求。管道接口用的橡胶圈性能、尺寸应符合设计要求。橡胶圈外观应光滑平整,不得有气孔、裂缝、卷皱、破损和接缝现象。装卸、运输和堆放。管材、管件在装卸、运输和堆放时,应避免撞击,严禁抛投。管材成批运输时,承口、插口应分层交错排列,并应捆扎稳固。管材堆放应遮阳,承口与插口应间隔整齐排列,两端用木楔块塞稳妥。橡胶圈在保存及运输中,不得受到损伤。四、排管时,管材应将插口顺水流方向,承口逆水流方向安装,安 装一般由下游往上游进行。五、橡胶圈接口的位置放
34、置在管道插口第二至第三根筋之间的槽内。接口时,先将承口的内壁清理干净,并在承口内壁及插口橡胶圈上涂上润滑剂,然后将承插口的中心线对齐。接口方法:一人用棉纱绳吊住 B 管的插口,另一人用长撬棒插入基础,并抵住管端端部中心位置的横档板,然后用力将 B 管插口缓缓插入 A 管的承口至预定位置。管道接口后,复核管道的高程和直线,使之符合设计要求。六、铺管和接口的质量标准:管道应顺直,管底坡度应符合设计要求,不得有倒落水。管道与窨井的连接采用短管,窨井砖墙短管外露部分宜小于600mm,管筋位于砖墙部分砂浆应饱满,以防接缝处渗水。沟槽复土应在管道隐蔽工程验收合格后进行。沟槽复土应及时,防止管道暴露时间过长
35、造成损失。沟槽复土应遵循以下原则: 管顶 30cm 范围内,必须用人工回填,严禁用机械推土回填。回填 先从管底与基础结合部位开始,沿胸腔两侧同时对称分层回填并夯实,每层回填高度不超过 20cm,直至管顶以上 30cm。回填材料质量应符合设计要求。若采用推土机或碾压机碾压,管顶以上的复土厚度不得小70cm。管材复土密实度的质量标准,管材回填粗砂检验方法如下:顺序项目允许密实度检验频率检验方法范围点数 1 胸腔部分=16KN/m3 ,两井之间每层一组(3 点)用16 钢筋 0.7m 高处自落检测 。第七章 文明施工措施在施工中贯彻文明施工的要求,推行现代化管理方法,科学组织施工,做好施工现场的各项
36、管理工作。 本工程将以建筑施工现场标准化工地的各项要求严格加以管理,创建筑现场标准化工地。 管理措施: (1) 贯彻文明施工的要求,推行现代管理方法,科学组织施工,做好施工现场的各项管理工作。 (2) 按照施工总平面布置图设置各项临时设施。堆放大宗材料、成品、半成品和机具设备,不得侵占场内道路及安全防护等设施。 (3) 施工现场设置明显的标牌,标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等。施工单位负责施工现场标牌的保护工作。 施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。 (4) 施工现场的用电线路,用电设施的
37、安装和使用必须符合安装规范和安全操作规程,严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明;危险潮湿场所的照明以及手持照明灯具,必须采用符合安全要求的电压。 (5) 施工机械按照施工总平面布置图规定的位置和线路设置,不得任意侵占场内道路。 (6) 保证施工现场道路畅通,排水系统处于良好的使用状态;保持场容场貌的整洁,随时清理建筑垃圾。在车辆,行人通行和地方施工,应当设置沟井坎穴覆盖物和施工标志。 (7) 施工现场的各种安全设施和劳动保护器具,必须定期进行检查和维护,及时消险隐患,保证其安全有效。 (8) 职工生活设施,符合卫生,通风,照明等要求。职工的膳食,饮水供应待应当符合卫生要
38、求。 (9) 做好施工现场安全保卫工作,采取必要的防盗措施,在现场周边设立围护设施。非施工人员不得擅自进入施工现场。 (10) 严格依照中华从民共和国消防条例的规定,在施工现场建立和执行防火管理制度,设置符合消防要求的消防设施,并保持完好的备用状态。在容易发生火灾的地区施工或者储存,使用易燃易爆器材时,施工单位应当采取特殊的消防安全措施。(11) 采取有效措施控制施工过程中的扬尘;在炎热干燥的天气时,由专人在现场及现场附近道路上洒水,以保持湿润,防止尘土飞扬;对于现场的容易飞扬的材料如水泥、粉煤灰等,采用适当的覆盖。(12) 为了降低施工中噪声对环境的影响,采用如下措施:通过统筹安排,合理计划,最大限度地减少夜间施工的时间和次数;教育工人在砼振捣时不得用振动器长时间振动钢筋;车辆进出现场,专人指挥,减少或不鸣笛; (13) 搞好公共关系的协调工作。为最大限度地减少施工对周围环境的影响,我公司由专人负责公共关系的协调工程,随时听取有关方面对我施工的意见和建议,并在可能的情况下加以改正,满足有关部门的要求,使工程能顺利进行。精品word文档可以编辑(本页是封面)【最新资料 Word版 可自由编辑!】24
