保温施工方案(屋面、外墙和楼地面).doc

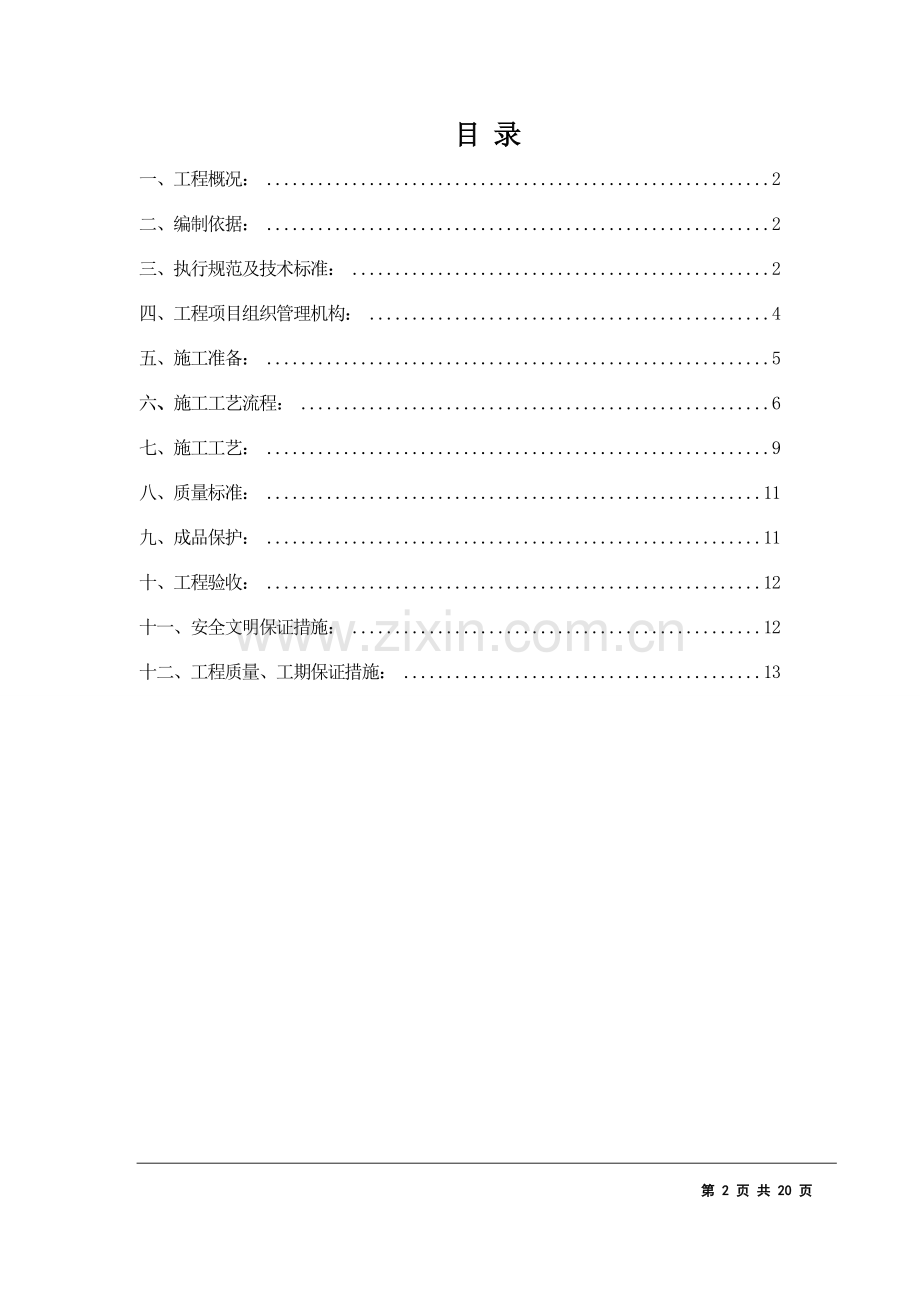

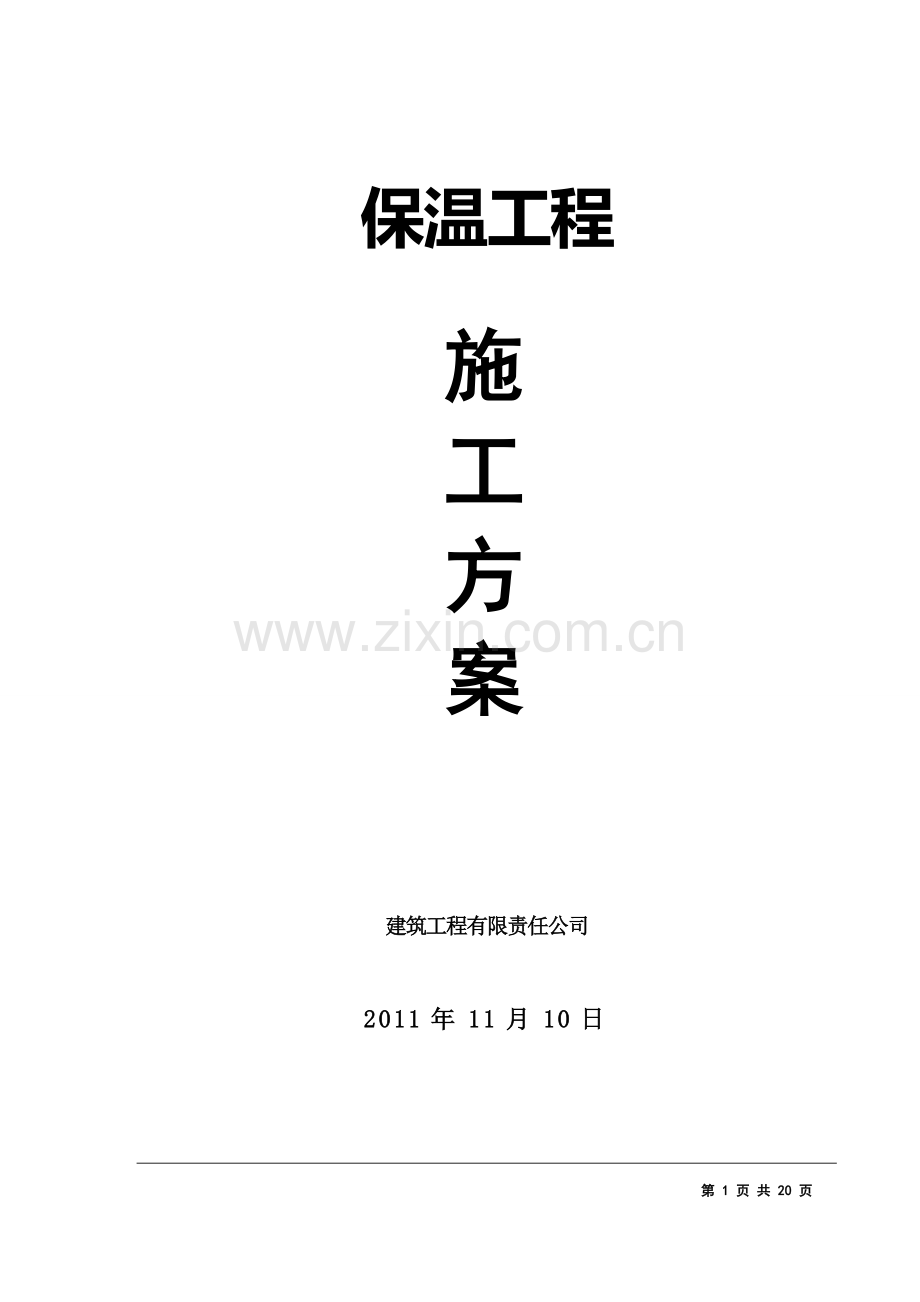

保温工程 施工方案 建筑工程有限责任公司2011年11月10日目 录一、工程概况：2二、 编制依据：2三、执行规范及技术标准：2四、工程项目组织管理机构：4五、施工准备：5六、施工工艺流程：6七、施工工艺：9 八、质量标准：11九、成品保护：11十、工程验收：12十一、安全文明保证措施：12十二、工程质量、工期保证措施：13一、工程概况：本工程为“用房配套设施及环境绿化工程”位于苏坡乡龙嘴七组，我单位承建的1#、2#、3#、4#、5#楼的保温工程。本工程项目外墙保温采用20厚中空玻化微珠保温砂浆，屋面保温采用60厚XPS挤塑聚苯板和25厚硅酸盐板二、编制依据：1. 本工程施工图纸 2. 建筑节能工程施工质量验收规范（GB50411-2007）3. 我公司有关质量管理、安全管理、文明施工管理规定4. 相关主要标准、规范、技术规程和规范性文件等三、执行规范及技术标准6-1：建筑节能工程施工质量验收规范（GB50411-2007）；6-2：外墙保温隔热系统建筑构造（10ZJ105）；6-3：建筑保温砂浆（GB/20473-2006）；6-4：外墙保温技术规程（JGJ144-2004）；6-5：水泥基复合膨胀玻化微珠建筑保温系统技术规程（DB51/T5061-2008）；6-6：中空玻化微珠无机保温砂浆构造DBJT20-60（川07J123）；6-7：西南05J103挤塑聚苯板保温构造图集（一）界面砂浆的性能指标：项目单位指标压剪粘结强度原强度MPa0.7耐水性MPa0.5耐冻性MPa0.5（二）保温砂浆的性能指标：保温系统使用部位保温浆料类型导热系数W/（m.k）抗压强度（28d）kpa蓄热系数W/（.K）难燃性能级别外墙外保温型0.073000.95A级楼地面保温型0.085001.2A级（三）抗裂砂浆的性能指标： 项目单位指标拉伸粘结强度原强度MPa0.7耐水MPa0.7可操作时间MPa0.5压折比（28天）3.0（四）耐碱玻纤网格布性能指标：项目单位指标网孔中心距mm44单位面积质量g/130断裂强力N/50750耐碱断裂强力保留率%70（五）挤塑板性能指标：测试项目单位测试标准X150X250X300X350压缩强度kPaGB8813150250300350表观密度kg/m3GB63432532283832403545导热系数（10，90天）(25，90天）W/msGB33990.02670.02890.02670.02890.02670.02890.02670.0289 水蒸气透湿系数ng/PamsQB/T2411221.61.6吸水率vol%GB88101.51.01.01.0燃烧性能级别GB8624B1氧指数%GB2406外保温26（阻燃型）内保温32（难燃型）四、工程项目组织管理机构根据该项目质量、工期特点，我公司对该工程承包合同履行过程中涉及到本公司权利和义务的一切工作，由项目部负责人代表公司全权负责，并根据项目质量、工期的需要随时增调或更换人员。 1、组织机构项目负责人：项目技术负责人：安全员：专业工长：2、项目部管理人员职责及分工2、1 项目部管理人员主要职责及分工项目负责人：全面负责组织工程实施，负责处理与业主及配合单位必要的沟通联系协调，处理公司各部门与项目部的协作配合，对工程质量、进度、安全全面负责，总督质量、进度、安全、后勤核算、进度统计、资料收集、组织验收，代表公司全权负责该工程承包合同履行过程中涉及到本公司权利和义务的一切工作。质安员：负责对工程质量进度、安全进行交底，对工程质量进度安全提出预控措施，进行内部工序验收评定，下发并监督落实质量安全整改意见。材料员：负责对工程所需用各类材料机具的计划，内部验收、保管、发放、统计、核实、做好台帐、报表。保障材料机具及时完好按需到位。预算员：负责对工程施工部位、效果进行交底，为工程任务指标的确定提供工程量预算，办理相关经济签证，做好工程结算。施工队长：负责执行各项工程施工任务，组织施工人员及基层管理，将工程质量进度分解到工序质量进度中予以落实。2、2 施工作业人员数量及工种职责施工作业人员拟进场32人，配置如下：基层处理、抹灰工人 20人：均为有三年以上大型工程施工经验，专业保温施工作业工人。刮料工人 10人：全部经过公司内部培训考核，安全熟练操作掌握抹料技巧，满足刮涂要求，花纹、颗粒均匀一致，无发花接槎、漏刮、污染等现象。电工、打料工、勤杂人员2人：负责电器设备的正常运转维护，负责按配比调料配料，后勤保障杂务处理等。为实现本工程质量、工期、安全目标，必须采取切实有效科学合理的技术措施来予以保障。 五、施工准备4.1、技术准备4.1.1、图纸会审；4.1.2、工人上岗前培训和技术交底，在技术人员指导下做样板施工、统一方法。4.2 、材料准备4.2.1、主材界面砂浆、玻化微珠保温砂浆、抗裂砂浆，玻纤网格布、粘结砂浆、硅酸盐板、XPS挤塑板，根据预算量提前落实，施工时按需分批进场，并根据要求抽样送检。4.2.2：辅材：钢丝网、铁钉、压片，根据预算量提前落实，施工时按需分批进场。4.3 、劳动力准备：项目部管理人员将工作重心重点转移到该项目，充分掌握项目工期、质量、施工环境特点，了解整体目标，便于从全局出发布置和实施项目计划。项目部施工作业人员按不同工种需要在满足质量的要求下选派熟练工人分批进场施工，所有工人进场前需接受本工种施工技术、安全、文明质量等方面再教育及交底考核，合格后方可正式上岗。4.4 、机具准备：施工所需搅拌机、电锤等机械及配套电缆，配电箱等在开工前准备妥当，维修试运转正常，根据需要保证在良好状态进场，辊筒、铲刀、批刀砂纸等易耗用具应满足施工需要随时购进。4.5、现场准备：4.5.1、认真查看现场，提前参加现场协调会，仔细分析影响本保温工程施工各方面不利因素，提前做好预案，补充到施工方案中去。4.5.2、提前与业主、监理及其它施工分项接触，根据保温工程对基面的要求及工程实际情况，会同各方对工作面进行检查，提出影响本保温工程施工的各方面问题，书面提请业主协调解决。4.5.3、与保温系统项目组相互协调，确保保温层基面符合要求，并验收合格。抹灰可分若干个工作面，每完成一个工作面，请业主、监理共同验收、共同签字。六、施工工艺流程6.1、外墙外保温施工工艺1（涂料饰面）、 基面处理 涂刷界面砂浆 涂抹保温砂浆 涂抹抗裂砂浆压入耐碱玻纤网格布 墙面清理，提请甲方、监理验收2（面砖饰面）、基面处理 涂刷界面砂浆 涂抹保温砂浆 设置镀锌电焊网用塑料锚栓锚固 涂抹抗裂砂浆 墙面清理，提请甲方、监理验收6.2、楼地面保温施工工艺 基层楼地面处理 涂抹保温砂浆 提请甲方、监理验收6.3、屋面保温施工工艺 基层屋面处理 粘贴保温板 提请甲方、监理验收 每道工序完成后，应提请甲方、监理验收。 七、施工工艺（一）外墙外保温施工工艺1、基面处理：1.1、清理基面：用棕毛刷及铲刀清除基面上的附着物、浮松的层面和浮灰。1.2、平整度检查：用2米靠尺仔细检查墙面的平整度，标出过于凸出及凹陷的地方。1.3、砂磨：用砂轮机或砂纸将明显影响平整度的突出部分打磨至符合平整度要求；1.4、施工要求：1.4.1、基面干净整洁、坚硬牢固、无杂物附着。1.4.2、平整度符合要求。2、涂刷界面砂浆：2.1、施工配比：界面砂浆：水 = 1：1；使用手电钻操作，边搅拌边加入粉料，直至达到使用要求。2.2、调配好的浆，最长放置3小时，超过3小时不能使用，已固化的砂浆不能使用。2.3、应事先对基层墙体浇水处理使墙体饱水面干，用滚刷或扫帚蘸取界面砂浆均匀涂刷于混凝土墙面上，不得漏刷。混凝土基层墙面必须采用界面砂浆拉毛处理。3、涂抹保温砂浆： 3.1、 施工配比：玻化微珠保温砂浆：清洁水 = 3：1；使用搅拌机操作，边搅拌边加入玻化微珠粉料，直至混合均匀充分。在保温砂浆的配制时，需专人专职搅拌，保证搅拌时间和加水量的准确。在施工现场搅拌质量可以根据其可操作性、抗滑坠性、膏料状态以及湿表密度等方法判断。过时及已固化的保温浆料严禁使用。3.2、玻化微珠砂浆在界面砂浆干燥固化后即可进行施工，涂抹保温层应采取多遍涂抹，至少不少于两遍涂抹，一遍施工厚度应控制在15以内，每遍施工时应压实赶平，每层施工时间间隔不宜少于三天。3.3、最后一遍操作应达到保温厚度，并用刮杠压实、搓平。墙面、门窗口平整度应达到规范要求。3.4、保温层固化干燥后方可进行抗裂保护层施工。4、抗裂保护层施工4.1面砖饰面抗裂层施工施工前应认真检查保温层状况及抗裂砂浆、镀锌电焊网及塑料锚栓的准备情况。保温层施工完成干燥后，用手按不塌陷即可进行镀锌电焊网施工。用塑料锚栓将热镀锌电焊网与基层锚固，保证热镀锌电焊网平整。铺设镀锌电焊网主要是为了增强面层的荷载力和水平及垂直方向的抗拉强度。铺设时应根据结构尺寸裁切电焊网，分段进行铺设，按顺方向依次平整铺设，网与网之间的搭接长度为50-100 。电焊网应粘贴平顺，无皱褶，脱层及漏贴等缺陷。应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴阳角等处应做好局部加强网施工。根据标准要求锚入塑料锚固钉。镀锌电焊网设置完成后即可进行抗裂砂浆施工。试验数据表明：抗裂砂浆在满足强度指标的同时，还需突出柔韧性指标，由于普通水泥砂浆和各项指标远远达不到这些指标，易造成开裂、空鼓、渗漏现象。因此，普通水泥砂浆不能做为保温材料的保护层使用。抗裂砂浆是本系统中非常重要的一部分，发挥着承上启下的特殊功能，它将密度小、强度低不宜粘贴瓷砖的保温层过渡到具有相当强度和柔韧性的保护层上。抗裂砂浆的厚度对保温层的保护作用影响较大。保护层表面应用木砂板搓平搓实。一般施工抹灰5mm（将镀锌电焊网抹压住为宜），在1小时内用杠板找平，压光、压实，尤其边角处。面层砂浆终凝后应喷雾、浇水养护，保持表面湿润3d以上。4.2涂料饰面抗裂层施工4.2.1、施工前应认真检查保温层状况及抗裂砂浆与网格布的准备情况。4.2.2、在保温层表面抹抗裂砂浆，刮平，随即敷压耐碱玻纤网格布，抗裂砂浆抹压在网格布上。要求网格布竖向铺贴并全部压入抗裂砂浆中，将抗裂层抹到规定厚度后，刮平收光。4.2.3、网格布应粘贴平顺，无皱褶，脱层及漏贴等缺陷，不得有干贴现象，网格布之间应互相搭接，搭接宽度为50 。门窗口角处洞口边角应45斜向加铺一道耐碱网格布，耐碱网格布尺寸宜为400mm300mm，门窗洞口周边耐碱网格布应翻出墙面100mm。阴角网格布搭接宽度不小于100，阳角处网格布的搭接宽度不小于200。4.2.4 、两层搭接网格布之间要布满抗裂砂浆，严禁干茬搭接。保护层厚度为35mm。4.2.5 、内外钢筋混凝土墙处须做冷热桥处理，施工方法与材料与保温墙面相同。施工完毕三天后，方可进行防水施工。各种技术指标必须达到质量要求。内外钢筋混凝土墙处须做冷热桥处理，施工方法与材料与保温墙面相同。 （二）楼地面保温施工工艺1、基层楼地面处理：保温系统的楼地面基层应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平，平整度用2m靠尺检查，应4，找平层干燥后方可进行保温层施工。楼地面有明水时不能进行保温施工。2、 涂抹保温砂浆： 2.1、 施工配比：玻化微珠保温砂浆：清洁水 = 3：1；使用搅拌机操作，边搅拌边加入玻化微珠粉料，直至混合均匀充分。在保温砂浆的配制时，需专人专职搅拌，保证搅拌时间和加水量的准确。在施工现场搅拌质量可以根据其可操作性、抗滑坠性、膏料状态以及湿表密度等方法判断。过时及已固化的保温浆料严禁使用。2.2、玻化微珠砂浆在界面砂浆干燥固化后即可进行施工，涂抹保温层应采取多遍涂抹，至少不少于两遍涂抹，一遍施工厚度应控制在15以内，每遍施工时应压实赶平，每层施工时间间隔不宜少于三天。2.3、最后一遍操作应达到保温厚度，并用刮杠压实、搓平。墙面、门窗口平整度应达到规范要求。2.4、保温层固化干燥后方可进行抗裂保护层施工。 （三）屋面保温施工工艺1、基层屋面处理：挤塑板和硅酸盐板保温系统的墙面基层应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平。平整度用2m靠尺检查，应4。找平层干燥后方可进行保温板粘贴施工。屋面有明水时不能进行保温施工。2、粘贴保温板：上人屋面采用60mm厚XPS挤塑聚苯板，不上人屋面采用25mm厚硅酸盐板。配制好保温板粘结砂浆。适时使用，过时禁用。粘贴保温板时，应将粘结砂浆均匀地涂在保温板的背面，涂抹粘结砂浆的面积硅酸盐板满涂，挤塑板不得小于保温板面积的50%。涂抹好粘结砂浆后，应立即将保温板粘贴在找平层上。保温板的粘结，宜从屋面一侧开始，按顺砌方式粘贴，竖行应逐行错缝，错缝距为1/2板长，局部最小错缝不小于200。保温板直接依次粘贴，并结合图纸设置好变形缝。可先从一行保温板作为标准行。保温板应粘贴牢固，挤压密实，板面应保持平整，不得有松动和空鼓，拼缝高差不得大于1.5，高出基准面3以上的部分应进行磨平处理。保温板可根据现场需要切割、打孔，大于2以上的对接缝用片状保温板填充，避免产生冷热桥。不得用粘结砂浆直接填缝，以保证整个板面的伸缩自如及水汽排放。 八、质量标准 7.1 所用的保温砂浆、挤塑板等材料符合设计要求和有关标准的规定。 7.2 保温层及其细部，必须符合设计要求和施工规范规定：保温层严禁有脱落现象。7.3 保温层的基层应牢固、平整、洁净，不得有空鼓、起沙和松动及脱皮现象；阴阳角处应抹成接错平顺。7.4保温层铺贴方法、搭接尺寸和收头应符合设计要求和施工规范规定，粘接应牢固、接缝和收头出应封严，不得有损伤、空鼓、翘边、皱折等缺陷。 九、成品保护 1、所有进场施工人员树立成品保护意识，既保护自身劳动成品半成品，也要保护他人成品半成品。2、 门窗框残有砂浆应及时清理，严禁蹬踩窗台，防止损坏棱角。3、应保护好墙上的埋件、电线槽、盒、水暖设备和预留孔洞等。4、严禁使用过时灰，各构造层硬化前禁止水冲撞击和挤压。5、严禁在地面上直接倾倒玻化微珠颗粒保温砂浆和抗裂砂浆。十、工程验收 施工完毕由技术员、质检员按其标准首先认真地对本防水工程质量作一次全面检验，确认质量优良后，及时向现场监理，质量监督部门汇报，并要求对此项目进行检查验收，如质量达到优良后，办好验收手续，记录好有关技术资料与有效证件并存档。十一、安全文明保证措施1、工人进入施工现场前，对其进行安全技术交底。2、进入施工现场作业时必须正确佩戴安全帽，高空作业时必须系好安全带，不得穿硬底鞋、高跟鞋、拖鞋等。3、凡患有高血压等不符合高处作业的人员，一律禁止高处作业。严禁酒后高处作业。4、遵守高处作业规定，工具必须入袋，物件严禁高处抛掷。悬空作业处应有牢靠的立足处，并必须视具体情况配置防护网，栏杆或其他安全设施。悬空作业所用的索具、脚手板、吊篮、吊笼、平台等设备，均需经过技术鉴定或检验方可使用。5、高空作业时，大风及雨后作业，应检查脚手架是否牢固。对脚手板不牢固之处和跷头板等应及时处理，要铺有足够的宽度，必须保证相关材料的转运和堆放安全。6、施工前应全面检查脚手架及围护设施，及时排除隐患，符合安全操作要求后方可操作。外墙脚手架和室内高度超过3.6m的脚手架均应由专业架子工搭设和拆除。抹檐口的脚手架，一定要有高出檐1m的保护栏杆设施，严禁搭飞跳板。7、严格控制脚手架施工负载。脚手架上的材料，工具应分散堆放，不得超载。脚手板上不允许多人集中在一起操作，一块脚手板上不得超过两人集中操作。禁止与其他工种垂直交叉作业。8、施工用电器、机具应有专人操作、维修、保养，电器设备应绝缘良好并接地。9、不准随意拆除、斩断脚手架软硬拉结，不准随意拆除脚手架上的连墙件等安全设施，如妨碍施工必须经施工负责人批准后，方能拆除妨碍部位。10、现场材料堆码整齐、放置有序。现场材料如粉尘较重，堆放时应做好遮盖，搬运及操作过程中应做好防尘处理。十二、工程质量、工期保证措施1、质量保证体系本工程质量达到国家质量评定标准的合格工程，为确保质量目标的实现，建立如下质量保证体系：目标：合格要素：人员、材料、机具设备管理：加强质量通病的防范着重阴阳角、平整度、垂直度的细部处理奖优罚劣落实岗位职责制作施工样板认可后再大面施工全面细致的技术、工序交底岗前培训考核检验：班组工序自检评定班组工序交接验收签字项目部质检部抽检评定甲方、监理按合同隐蔽验收、分项验收评定资料：施工记录详实、完整往来文件登记收集质检评定及时充分检测报告全面真实、合格证货物相符保证体系 2、质量保证措施2.1、材料根据工程需要量，做好详细预算，备足施工用各种主材辅材。材料进场后，提供材料样品以供甲方或监理方送交相关部门检验。2.2、机具为保证质量和进度，主要工具如搅拌机、切割机、电锤等配备齐全，工机具并配备专门机电工负责维修保养。培训工人养成清洗保养、保护好工机具的习惯。2.3、工人 选派在公司长期施工的熟练技术工人进场施工。工人经项目部考核，登记造册，并对其进行反复详细的施工技术和安全岗前培训，合格后方可上岗。对于在施工中不听指挥，或达不到要求者从预备队伍中更换。2.4、项目管理人员从施工队长到项目管理成员要求进驻现场指挥施工。每个岗位要求严格履行其职责，并作为考评依据。全体人员要求树立质量是企业生命的观念。2.5 、质量管理三级体系的落实严格执行三级质量管理体系，对每一道工序进行检查验收，不合格的坚决返工。上道工序验收合格后方可进入下道工序。重点把好基面底材关，基面一定要经过验收，并书面签字移交后方可进行下一工序施工，未经验收的基面如擅自施工，有问题由施工单位负责。2.6、在落架以前，请监理、甲方代表对已完成部分进行检验，在施工前请监理、甲方确认小样板及现场样板。2.7、各项资料（施工日志、基底交接记录、工序验收记录、往来文件、合格证及检测报告、技术交底、安全交底等）应全面整理、存档，便于今后维修、保养、考证。3、工期方面的技术措施进场后召开动员大会要求全员明确工期，积极协调各方关系，尽早交付合格的基面给涂料施工；注意成品半成品的保护工作，减少返工维修；利用晴好天气多派人手加班加点，关注天气变化，合理留置工作面，解决雨天外围不能施工，则施工无法被雨淋的工作面，减少窝工。严格执行工期奖罚制度，工期每提前一天予以奖励，拖后一天予以处罚。3.1工期计划 本保温工程从进场之日算起计划在合同工期之内完成。3.2工期计划保证措施3.2.1、周密详细的将施工总进度计划分解落实到每一层段、每一立面、每一工序、每一天，实施过程中检查，比较计划同实际存在的差距，找出原因并提出改进措施，落实执行“计划实施检查改进计划”的循环工作方法。3.2.2、对涉及到影响工期的人员，机具、材料、环境、方法五方面因素进行全面评估预测。人员方面，要成立强有力的项目管理班组，配备足够的有经验的熟练技术工人严格管理。机具方面，配备足够运转正常的设备，并配备专人维修保养，同时考虑备用机具的储备，材料必须保障按时按质供应到位，施工环境方面应主动协调土建及配合工种关系，尽快落实完整的符合要求的抹灰基面，注意天气的变化合理安排工种作业，防止窝工返工、天气晴好的情况下，考虑加派预备队伍进场，加班加点争取能做的做在前面，方法要有针对性、结合工程特点，科学组织人员、机具，分清合理施工顺序，避免返工及交叉污染。3.2.3、施工前期的准备工作要充分细致，对基面的状况要充分了解，对材料、人员、机具的进场时间逐一落实以防配合不力影响工期，进场后及时对全员进行工期交底，动员全体施工人员拼搏奋战，发扬能吃苦、敢打硬仗的作风。3.2.4、充分考虑雨天大风天气对工期的不利影响，采取必要的防雨防风措施，合理留置不会淋雨的工作面以便在雨天施工减少窝工，遇有雨天或大风天气时做好必要的成品半成品保护，避免返工。2011年11月10日下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 第 20 页 共 20 页
