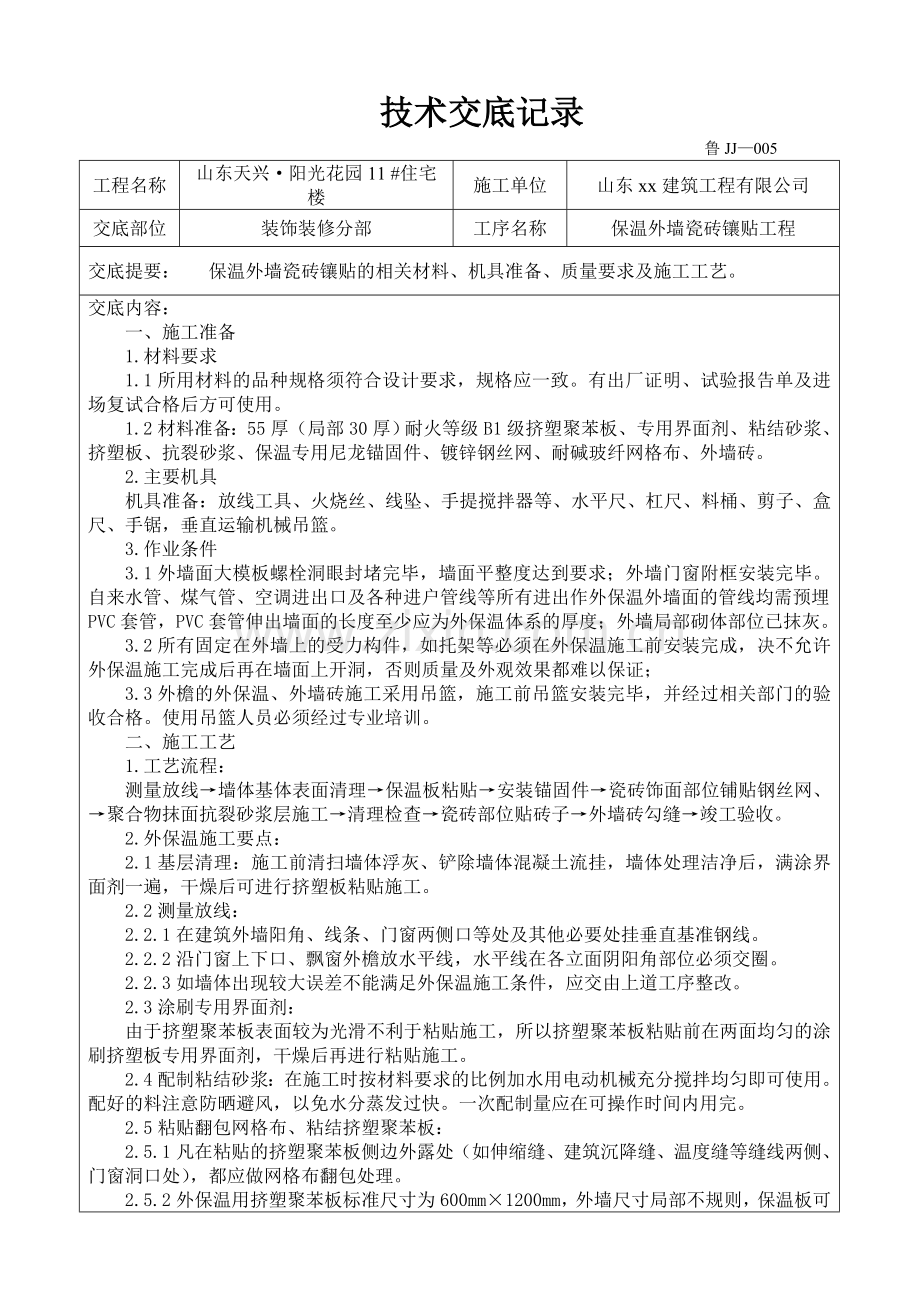

技术交底记录
鲁JJ—005
工程名称
山东天兴·阳光花园11 #住宅楼
施工单位
山东xx建筑工程有限公司
交底部位
装饰装修分部
工序名称
保温外墙瓷砖镶贴工程
交底提要： 保温外墙瓷砖镶贴的相关材料、机具准备、质量要求及施工工艺。
交底内容：
一、施工准备
1.材料要求
1.1所用材料的品种规格须符合设计要求，规格应一致。有出厂证明、试验报告单及进场复试合格后方可使用。
1.2材料准备：55厚（局部30厚）耐火等级B1级挤塑聚苯板、专用界面剂、粘结砂浆、挤塑板、抗裂砂浆、保温专用尼龙锚固件、镀锌钢丝网、耐碱玻纤网格布、外墙砖。
2.主要机具
机具准备：放线工具、火烧丝、线坠、手提搅拌器等、水平尺、杠尺、料桶、剪子、盒尺、手锯，垂直运输机械吊篮。
3.作业条件
3.1外墙面大模板螺栓洞眼封堵完毕，墙面平整度达到要求；外墙门窗附框安装完毕。自来水管、煤气管、空调进出口及各种进户管线等所有进出作外保温外墙面的管线均需预埋PVC套管，PVC套管伸出墙面的长度至少应为外保温体系的厚度；外墙局部砌体部位已抹灰。
3.2所有固定在外墙上的受力构件，如托架等必须在外保温施工前安装完成，决不允许外保温施工完成后再在墙面上开洞，否则质量及外观效果都难以保证；
3.3外檐的外保温、外墙砖施工采用吊篮，施工前吊篮安装完毕，并经过相关部门的验收合格。使用吊篮人员必须经过专业培训。
二、施工工艺
1.工艺流程：
测量放线→墙体基体表面清理→保温板粘贴→安装锚固件→瓷砖饰面部位铺贴钢丝网、→聚合物抹面抗裂砂浆层施工→清理检查→瓷砖部位贴砖子→外墙砖勾缝→竣工验收。
2.外保温施工要点：
2.1基层清理：施工前清扫墙体浮灰、铲除墙体混凝土流挂，墙体处理洁净后，满涂界面剂一遍，干燥后可进行挤塑板粘贴施工。
2.2测量放线：
2.2.1在建筑外墙阳角、线条、门窗两侧口等处及其他必要处挂垂直基准钢线。
2.2.2沿门窗上下口、飘窗外檐放水平线，水平线在各立面阴阳角部位必须交圈。
2.2.3如墙体出现较大误差不能满足外保温施工条件，应交由上道工序整改。
2.3涂刷专用界面剂：
由于挤塑聚苯板表面较为光滑不利于粘贴施工，所以挤塑聚苯板粘贴前在两面均匀的涂刷挤塑板专用界面剂，干燥后再进行粘贴施工。
2.4配制粘结砂浆：在施工时按材料要求的比例加水用电动机械充分搅拌均匀即可使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。
2.5粘贴翻包网格布、粘结挤塑聚苯板：
2.5.1凡在粘贴的挤塑聚苯板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧、门窗洞口处），都应做网格布翻包处理。

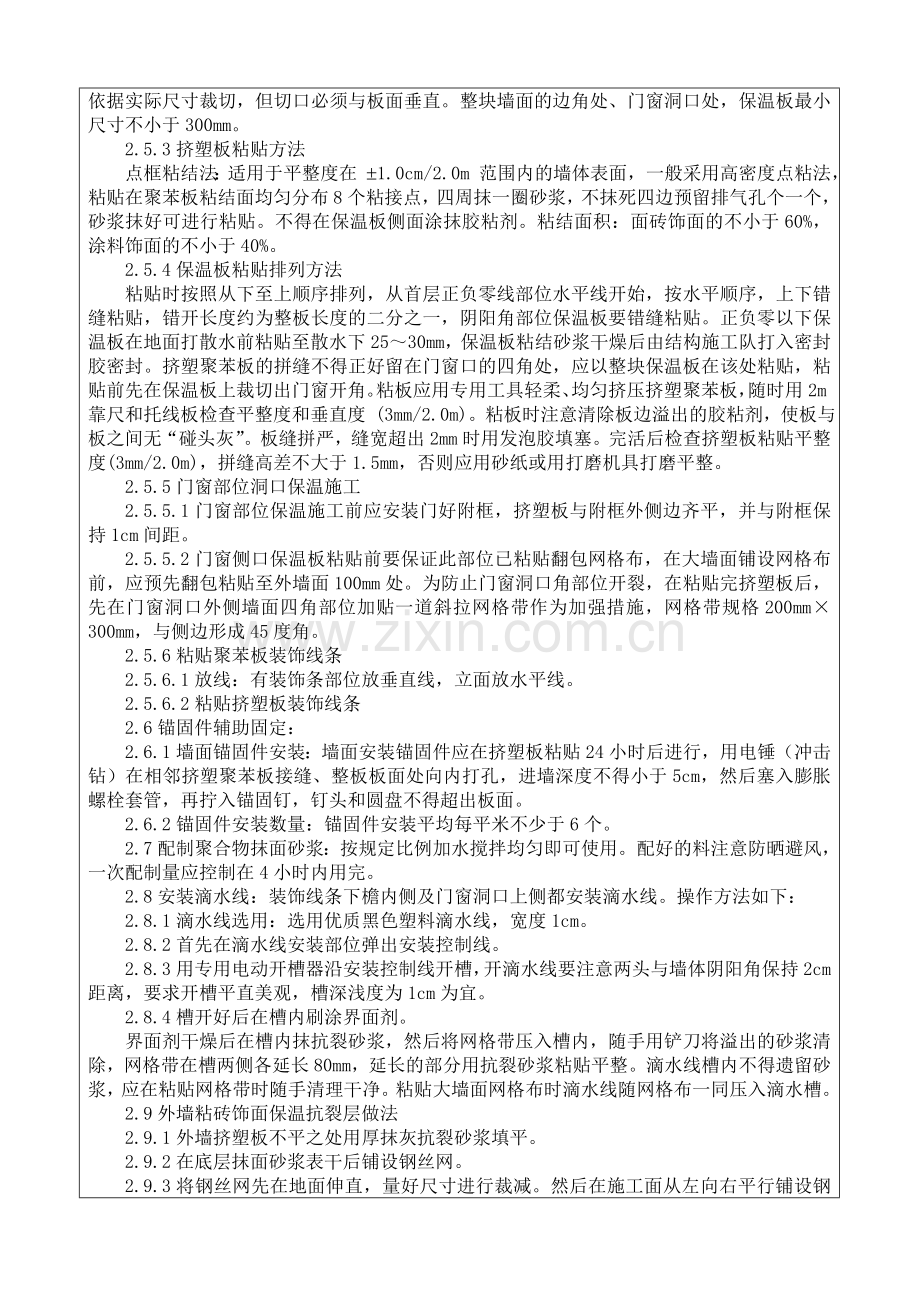

2.5.2外保温用挤塑聚苯板标准尺寸为600mm×1200mm，外墙尺寸局部不规则，保温板可依据实际尺寸裁切，但切口必须与板面垂直。整块墙面的边角处、门窗洞口处，保温板最小尺寸不小于300mm。
2.5.3挤塑板粘贴方法
点框粘结法：适用于平整度在 ±1.0cm/2.0m 范围内的墙体表面，一般采用高密度点粘法，粘贴在聚苯板粘结面均匀分布8个粘接点，四周抹一圈砂浆，不抹死四边预留排气孔个一个，砂浆抹好可进行粘贴。不得在保温板侧面涂抹胶粘剂。粘结面积：面砖饰面的不小于60%，涂料饰面的不小于40%。
2.5.4保温板粘贴排列方法
粘贴时按照从下至上顺序排列，从首层正负零线部位水平线开始，按水平顺序，上下错缝粘贴，错开长度约为整板长度的二分之一，阴阳角部位保温板要错缝粘贴。正负零以下保温板在地面打散水前粘贴至散水下25～30mm，保温板粘结砂浆干燥后由结构施工队打入密封胶密封。挤塑聚苯板的拼缝不得正好留在门窗口的四角处，应以整块保温板在该处粘贴，粘贴前先在保温板上裁切出门窗开角。粘板应用专用工具轻柔、均匀挤压挤塑聚苯板，随时用2m靠尺和托线板检查平整度和垂直度 (3mm/2.0m)。粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用发泡胶填塞。完活后检查挤塑板粘贴平整度(3mm/2.0m)，拼缝高差不大于1.5mm，否则应用砂纸或用打磨机具打磨平整。
2.5.5门窗部位洞口保温施工
2.5.5.1门窗部位保温施工前应安装门好附框，挤塑板与附框外侧边齐平，并与附框保持1cm间距。
2.5.5.2门窗侧口保温板粘贴前要保证此部位已粘贴翻包网格布，在大墙面铺设网格布前，应预先翻包粘贴至外墙面100mm处。为防止门窗洞口角部位开裂，在粘贴完挤塑板后，先在门窗洞口外侧墙面四角部位加贴一道斜拉网格带作为加强措施，网格带规格200mm×300mm，与侧边形成45度角。
2.5.6粘贴聚苯板装饰线条
2.5.6.1放线：有装饰条部位放垂直线，立面放水平线。
2.5.6.2粘贴挤塑板装饰线条
2.6锚固件辅助固定：
2.6.1墙面锚固件安装：墙面安装锚固件应在挤塑板粘贴24小时后进行，用电锤（冲击钻）在相邻挤塑聚苯板接缝、整板板面处向内打孔，进墙深度不得小于5cm，然后塞入膨胀螺栓套管，再拧入锚固钉，钉头和圆盘不得超出板面。
2.6.2锚固件安装数量：锚固件安装平均每平米不少于6个。
2.7配制聚合物抹面砂浆：按规定比例加水搅拌均匀即可使用。配好的料注意防晒避风，一次配制量应控制在4小时内用完。
2.8安装滴水线：装饰线条下檐内侧及门窗洞口上侧都安装滴水线。操作方法如下：
2.8.1滴水线选用：选用优质黑色塑料滴水线，宽度1cm。
2.8.2首先在滴水线安装部位弹出安装控制线。
2.8.3用专用电动开槽器沿安装控制线开槽，开滴水线要注意两头与墙体阴阳角保持2cm距离，要求开槽平直美观，槽深浅度为1cm为宜。
2.8.4槽开好后在槽内刷涂界面剂。
界面剂干燥后在槽内抹抗裂砂浆，然后将网格带压入槽内，随手用铲刀将溢出的砂浆清除，网格带在槽两侧各延长80mm，延长的部分用抗裂砂浆粘贴平整。滴水线槽内不得遗留砂浆，应在粘贴网格带时随手清理干净。粘贴大墙面网格布时滴水线随网格布一同压入滴水槽。
2.9外墙粘砖饰面保温抗裂层做法
2.9.1外墙挤塑板不平之处用厚抹灰抗裂砂浆填平。
2.9.2在底层抹面砂浆表干后铺设钢丝网。
2.9.3将钢丝网先在地面伸直，量好尺寸进行裁减。然后在施工面从左向右平行铺设钢丝网，钢丝网幅宽不大于3m，并随手用U型卡子将钢丝网卡在底层抹面砂浆表面或挤塑板表面，在整块钢丝网铺设完毕后，在预先打好眼的部位用胀钉套好镀锌垫片，再拧入锚固件套管内，将垫片紧贴钢丝网表面卡紧钢丝网，钢丝网安装完毕后要紧贴于底层抹面砂浆表面。
2.9.4钢丝网之间如果遇到搭接，搭接长度不得小于10cm，在搭接处必须用锚固件固定或用U型卡子卡紧，并用火烧丝绑扎牢固。
2.9.5抹第二遍抗裂砂浆在第一遍抗裂砂浆干固24h后，再抹第二遍抗裂砂浆5～6mm，使平整度和垂直度均小于4mm，达到贴面砖要求。
2.9.6窗台部位在抹抗裂砂浆时要向外侧找坡，门窗上口内侧向外侧找坡，此做法利于雨水迅速外流，窗台不积水，以防雨水侵蚀墙体。
3.外墙饰面砖施工工艺
3.1外墙饰面砖施工流程：处理基体→排砖、分格、弹线→粘贴外墙饰面砖→勾缝→清理表面
3.2排砖、分格、弹线
3.2.1应按设计要求和施工样板进行排砖、并确定接缝宽度、分格，排砖宜使用整砖。非整砖部位的砖宽度要适宜不宜过小。
3.2.2高层建筑外墙面砖粘贴，宜按每层为一个施工流水段，便于分格、排砖、贴样板块的控制。
3.2.3弹出层间的腰线粘贴控制线。
3.2.4根据大角控制线及竖向控制线分好每块面砖的镶贴控制线，可弹墨线或绷小线控制。绷小线必须先贴出边框面砖，后绷小线，小线必须绷紧。
3.2.5贴外墙砖：基层含水率为15%～25%；面砖自上而下粘贴，粘结层厚度4mm～8mm为宜；在粘结层初凝前或允许的时间内，可调整砖面的位置和接缝宽度，使之附线并敲实；在初凝后或超过允许的时间后，严禁震动或移动面砖。
3.2.6勾缝工艺：勾缝应按设计要求的材料和深度进行。勾缝并连续、平直、光滑、无裂纹、无空鼓；勾缝时应按先水平后垂直的顺序进行。
三、质量标准
1、外墙外保温质量标准
1.1检验项目
1.1.1保证项目：保证项目所有材料的品种、质量、性能应符合设计要求和规程要求的性能指标。保温层及构造符合建筑节能设计要求。保温层与墙体以及各构造层之间必须粘接牢固，无空鼓、开裂，面层无粉化起皮、爆灰。
1.1.2基本项目：表面平整、洁净、接茬平整、线较平整、清晰，毛面纹路均匀一致。边角符合施工规定，表面光滑、平顺、门窗框、与墙体间缝隙填塞密实，表面平整。孔洞、槽、盒位置和尺寸正确、表面整齐、洁净、管道后面平整。
1.2主控项目
1.2.1施工前应对混凝土墙体进行验收，必须符合《混凝土结构工程施工质量标准验收规范》。（核查隐蔽工程验收记录）
1.2.2外墙外保温工程施工前，应装了门窗框或铺框、阳台栏杆和预埋铁件等，并将墙上的施工孔洞堵塞密实。
墙体使用的挤塑聚苯板应符合设计要求（尺寸稳定性，厚度、抗拉强度检验）保温板粘贴后应符合下表允许的偏差度。
保温板安装质量标准
项次
项目
允许偏差mm
检查方法
1
表面平整
3
用2m靠尺，楔形塞尺检查
2
立面垂直
3
用2m托线板检查
3
阴、阳角垂直
3
用2m托线板检查
4
阳角方正
3
用200mm方尺检查
5
接缝高差
1.5
用直尺检查
1.2.2.1按照检验规程粘结材料和保温材料，进场要进行复试。
1.2.2.2粘贴保温板和机械锚固件的粘接强度以及连接方式应符合设计要求。
1.2.2.3后置机械锚固件根据需要可作现场拉拔试验。
1.2.2.4耐碱网格布作为抗裂措施，抹面砂浆抹压密实，不空鼓，网格布不得外露，褶皱。（观察；用小锤轻击检查；检查施工记录。）遇搭接宽度横向不得小于100mm，纵向不得小于80mm。
1.2.2.5外墙保温工程的施工图、设计说明及其它设计文件。
1.2.2.6抹面砂浆与保温板必须粘结牢固，无脱层、空鼓。厚度控制在3-5mm，最大不能超过6mm。
1.2.2.7保温墙面层允许偏差，应符合下表的规定。
保温抗裂层质量标准见下表
项次
项目
允许偏差mm
检查方法
1
表面平整
4
用2m靠尺，楔形塞尺检查
2
立面垂直
4
用2m托线板检查
3
阴、阳角垂直
4
用2m托线板检查
4
阳角方正
4
用200mm方尺检查
5
伸缩缝（装饰线）平直
3
拉5m线和直尺检查

2.外墙面砖质量控制标准：（见下表）
序号
检验项目
允许偏差
检验方法
1
立面垂直
4mm
用2m托线板检查
2
表面平整
4mm
用2m靠尺、楔形塞尺检查
3
阳角方正
4mm
用方尺、楔形尺检查
4
墙裙上口平直
4mm
拉5m线，不足5m拉通线，用尺检查
5
接缝平直
3mm
6
接缝深度
3mm
用尺量
7
接缝宽度误差
1mm
用尺量
四.成品保护
1.外墙砖成品保护
1.1面砖粘贴完的墙面面砖严禁脚手架、钢管、吊篮等碰撞。
1.2如墙面有涂料装饰，在涂料施工时不得污染面砖，与面砖连接部位可用“一撕贴”纸粘贴保护。保持交接缝平直美观。
1.3刚粘贴的墙面防止雨水、施工用水等冲刷，如遇雷雨等天气可用薄膜、胶带粘贴在上一天施工面砖上，保证当天施工的面砖不被冲洗。

项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
