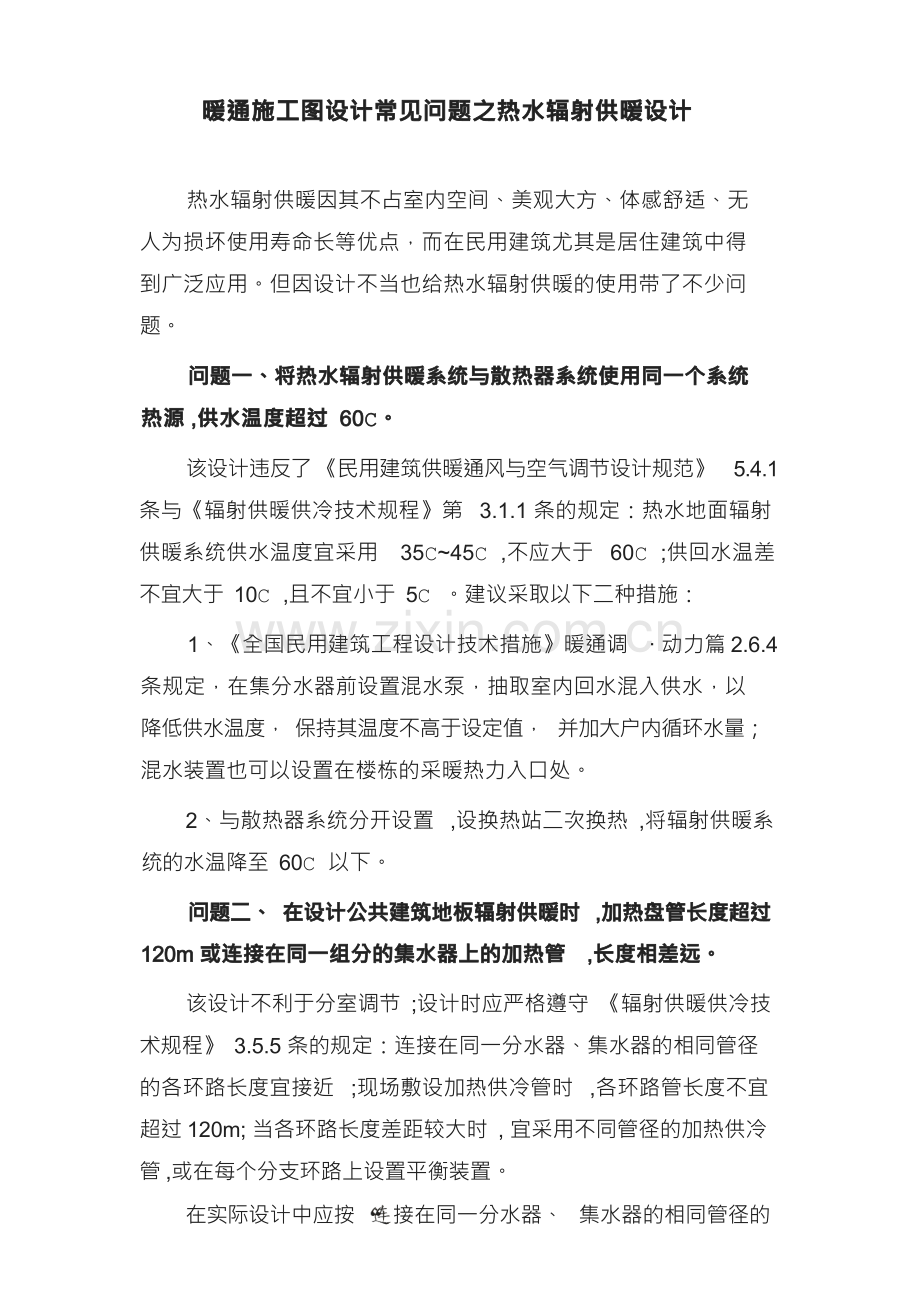

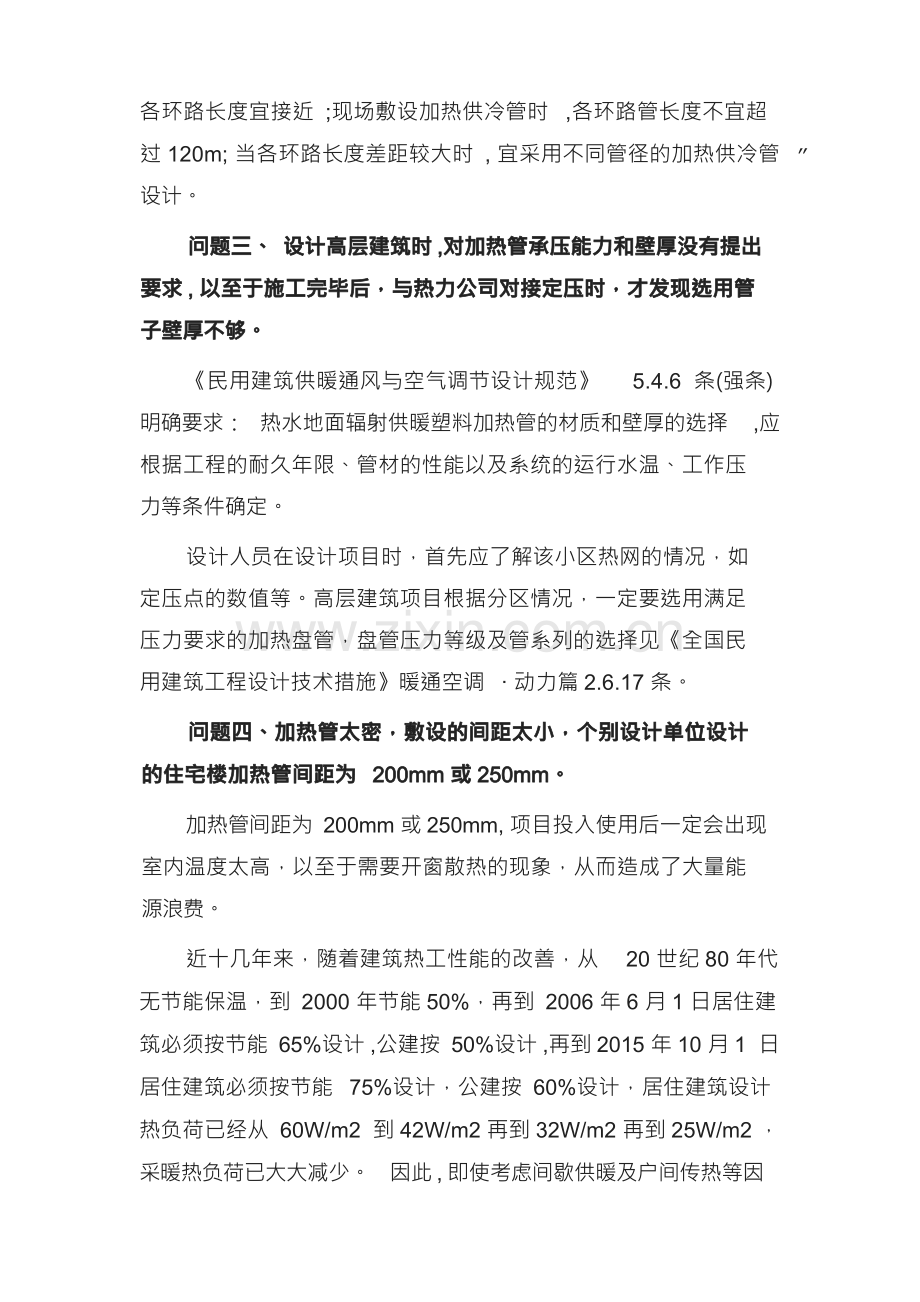

暖通施工图设计常见问题之热水辐射供暖设计热水辐射供暖因其不占室内空间、美观大方、体感舒适、无 人为损坏使用寿命长等优点，而在民用建筑尤其是居住建筑中得 到广泛应用。但因设计不当也给热水辐射供暖的使用带了不少问 题。问题一、将热水辐射供暖系统与散热器系统使用同一个系统 热源 ,供水温度超过 60C。该设计违反了 民用建筑供暖通风与空气调节设计规范 5.4.1 条与辐射供暖供冷技术规程第 3.1.1 条的规定：热水地面辐射 供暖系统供水温度宜采用 35C45C ,不应大于 60C ;供回水温差 不宜大于 10C ,且不宜小于 5C 。建议采取以下二种措施：1、全国民用建筑工程设计技术措施暖通调 动力篇 2.6.4 条规定，在集分水器前设置混水泵，抽取室内回水混入供水，以 降低供水温度， 保持其温度不高于设定值， 并加大户内循环水量； 混水装置也可以设置在楼栋的采暖热力入口处。2、与散热器系统分开设置 ,设换热站二次换热 ,将辐射供暖系 统的水温降至 60C 以下。问题二、 在设计公共建筑地板辐射供暖时 ,加热盘管长度超过 120m 或连接在同一组分的集水器上的加热管 ,长度相差远。该设计不利于分室调节 ;设计时应严格遵守 辐射供暖供冷技 术规程 3.5.5 条的规定：连接在同一分水器、集水器的相同管径 的各环路长度宜接近 ;现场敷设加热供冷管时 ,各环路管长度不宜 超过 120m; 当各环路长度差距较大时 , 宜采用不同管径的加热供冷 管 ,或在每个分支环路上设置平衡装置。在实际设计中应按 接在同一分水器、 集水器的相同管径的各环路长度宜接近 ;现场敷设加热供冷管时 ,各环路管长度不宜超 过 120m; 当各环路长度差距较大时 , 宜采用不同管径的加热供冷管 ” 设计。问题三、 设计高层建筑时 ,对加热管承压能力和壁厚没有提出 要求 , 以至于施工完毕后，与热力公司对接定压时，才发现选用管 子壁厚不够。民用建筑供暖通风与空气调节设计规范 5.4.6 条(强条) 明确要求： 热水地面辐射供暖塑料加热管的材质和壁厚的选择 ,应 根据工程的耐久年限、管材的性能以及系统的运行水温、工作压 力等条件确定。设计人员在设计项目时，首先应了解该小区热网的情况，如 定压点的数值等。高层建筑项目根据分区情况，一定要选用满足 压力要求的加热盘管，盘管压力等级及管系列的选择见全国民 用建筑工程设计技术措施暖通空调 动力篇 2.6.17 条。问题四、加热管太密，敷设的间距太小，个别设计单位设计 的住宅楼加热管间距为 200mm 或 250mm。加热管间距为 200mm 或 250mm, 项目投入使用后一定会出现 室内温度太高，以至于需要开窗散热的现象，从而造成了大量能 源浪费。近十几年来，随着建筑热工性能的改善，从 20 世纪 80 年代 无节能保温，到 2000 年节能 50%，再到 2006 年 6 月 1 日居住建 筑必须按节能 65%设计 ,公建按 50%设计 ,再到 2015 年 10 月 1 日 居住建筑必须按节能 75%设计，公建按 60%设计，居住建筑设计 热负荷已经从 60W/m2 到 42W/m2 再到 32W/m2 再到 25W/m2 ， 采暖热负荷已大大减少。 因此 , 即使考虑间歇供暖及户间传热等因素，居住建筑最大设计热负荷也不会超过 32W/m2。查辐射供暖供冷技术规程 JGJ142-2012 附录 B,散热量如 下 :1、当加热盘管间距为 300mm, 采用 PE-X 管 De20 时 , 当地面 层铺厚地毯 ,热阻 R=0. 15(m2K/W) 时 ,平均水温 35C ,供回水温差 10 C , 室 内 空 气 温 度 18 C ; 得 到的 单 位 地 面 面 积 的 散 热 量 为 46. 1W/m2以山东省 居住建筑节能设计标准 DB37/5026-2014 为例 ,其 5.1.13 条规定除小于等于 3 层住宅外，普通住宅的供暖设计热负 荷指标不宜超过 25W/m2 ，虽然这二者面积不相等 ,但仅相差在墙 体面积部分。2、当加热盘管间距为 300mm, 采用 PB 管 De20 时 ,若地面层 为木地板 ,热阻 R=0. 1(m2K/W) 时 ,平均水温 35C ,供回水温差 10C , 室内空温度 18C ,得到的单位地面面积的散热量为 49.7W/m2.因此 ,对于居住建筑设计加热盘管间距为 300m 是完全能够满 足要求的。对于公共建筑 , 由于使用功能性质差别很大。设计人员 应根据计算热负荷 ,再查表得出。问题五、住宅卫生间仅仅采用地板辐射采暖。根据实际使用反应 ,卫生间仅仅采用地板辐射采暖往往达不到设 计温度的舒适度要求:一方面是由于洁具安装等影响了加热管的辐射 量和散热 ,另一方面当淋浴时初期放出的冷水聚集地面会迅速降低室 内的温度。建议工程设计时，卫生间采取地板辐射供暖、卫浴散热器 并用的形式，洗浴时，借助辅助加热设备升温至 25C。问题六、 温控器设置位置随意性太大， 经常有设计院将温控器设 置外墙或非采暖房间隔墙。温控器设置应按辐射供暖供冷技术规程JGJ142-2012 第 3.8.5条规定设计。1、室温型温控器应设置在附近无散热体、周围无遮挡物不受风 直吹、不受阳光直晒、通风干燥、周围无热源体、能正确反映室内温 度的位置,且不宜设在外墙上；2、在需要同时控制室温和限制地表面温度的场合,应采用双温型 温控器;3、当加热电缆辐射供暖系统仅负担一部分供暖负荷或作为值班 供暖时,可采用地温型温控器;4、对开放大空间场所,室温型温控器应布置在所对应回路的附近, 当无法布置在所对应的回路附近时,可采用地温型温控器;5、地温型温控器的传感器不应被家具、地毯等覆盖或遮挡,布置 在人员经常停留的位置且在加热部件之间;6、对浴室、带沐浴设备的卫生间、游泳池等潮湿区域,室温型温 控器的防护等级和设置位置应符合国家现行相关标准的要求 ;当不能 满足要求时,应采用地温型温控器;7、温控器的控制器设置高度宜距地面 1.4m,或与照明开关在同一 水平线上。问题七、热水辐射供暖未设计伸缩缝或伸缩缝设置位置不合理。(1)为了防止管道系统冲洗时脏水流入加热盘，在分水器的进 水管与集水器的出水管之间应设置旁通管并配置阀门；如果在下供下 回式采暖系统的供回水共用立管的顶部设置带阀的旁通管，则在分、 集水器的进、出水管间可不再设旁通管；(2)在分水器供水管上顺水流方向应安装阀门、过滤器、阀门 及泄水管； 在集水器出水管上应设置泄水管、 平衡阀或其它可关断的 调节阀；(3)分、集水器上均应设置手动或自动排气阀；(4)连接在每组分、集水器上的分支环路不宜多于 8 个；(5)埋于垫层内的加热管不应有接头；(6)地面上的固定设备和卫生洁具下，不应布置加热管。
