外墙刷漆施工方案.doc

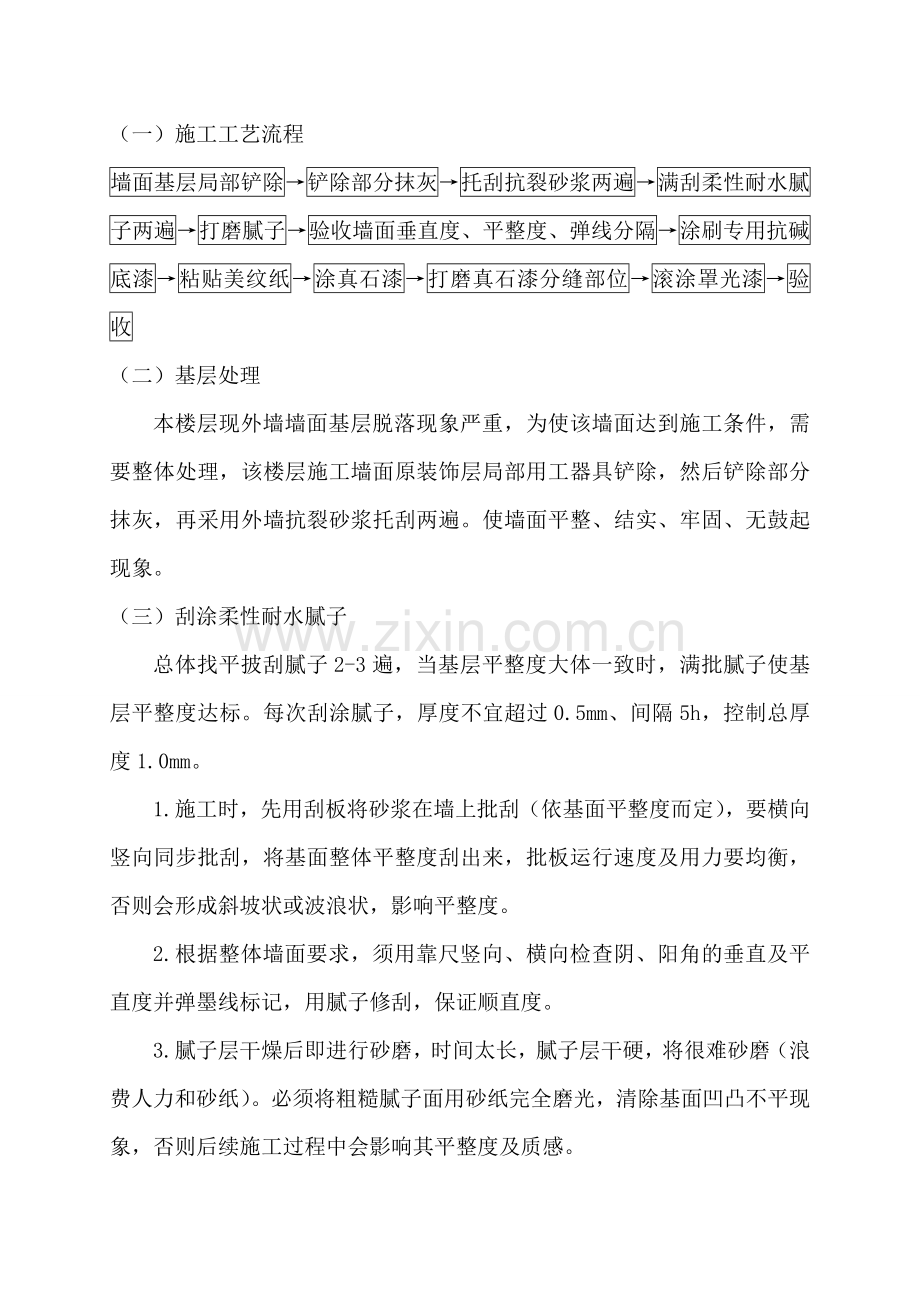

（一）施工工艺流程墙面基层局部铲除铲除部分抹灰托刮抗裂砂浆两遍满刮柔性耐水腻子两遍打磨腻子验收墙面垂直度、平整度、弹线分隔涂刷专用抗碱底漆粘贴美纹纸涂真石漆打磨真石漆分缝部位滚涂罩光漆验收（二）基层处理本楼层现外墙墙面基层脱落现象严重，为使该墙面达到施工条件，需要整体处理，该楼层施工墙面原装饰层局部用工器具铲除，然后铲除部分抹灰，再采用外墙抗裂砂浆托刮两遍。使墙面平整、结实、牢固、无鼓起现象。（三）刮涂柔性耐水腻子总体找平披刮腻子2-3遍，当基层平整度大体一致时，满批腻子使基层平整度达标。每次刮涂腻子，厚度不宜超过0.5mm、间隔5h，控制总厚度1.0mm。1.施工时，先用刮板将砂浆在墙上批刮（依基面平整度而定），要横向竖向同步批刮，将基面整体平整度刮出来，批板运行速度及用力要均衡，否则会形成斜坡状或波浪状，影响平整度。2.根据整体墙面要求，须用靠尺竖向、横向检查阴、阳角的垂直及平直度并弹墨线标记，用腻子修刮，保证顺直度。3.腻子层干燥后即进行砂磨，时间太长，腻子层干硬，将很难砂磨（浪费人力和砂纸）。必须将粗糙腻子面用砂纸完全磨光，清除基面凹凸不平现象，否则后续施工过程中会影响其平整度及质感。4.在批刮砂浆的过程中，会将少量浆料粘附堆积于非涂物表面，应及时刮掉，以免其干硬而难以处理。5.施工完毕后，须用水养护，每次养护时需用水湿透腻子层，以保护腻子层充分的水化强度。（四）涂刷抗碱封固底漆1.封闭底漆的颜色可根据装饰效果对灰缝颜色的要求选用。2.不能在高温直射的阳光下或雨天、高湿度、5 以下、大风等气候条件下施工。3.不可与其他涂料相混，避免破坏其特性4.采用滚涂施工，滚刷一遍。要求用力均匀，速度协调，来回滚涂道数一致，厚薄要一致。 待底漆完全干固后，方可进行下步工序的施工。5.待干燥后，腻子层表面将全面覆盖涂料底漆，无漏刷或明显接茬，接痕及“发花”现象。（五）弹线标志分格、贴纸根据设计要求对墙面进行分格，分格时从整个单体的四周由上而下同时分格，以保证四周相应的灰缝在同一水平线上，粘贴胶带纸须先贴直线，再贴横线，所有竖向灰缝相互平行、铅垂，做到灰逢横平竖直。（六）涂真石漆1.施工温度10以上，厚度约2-3mm，需涂两至三道，间隔2小时，干燥24小时后，方可打磨。2.涂真石漆作业条件，专用抗碱底漆干燥后，方可涂真石漆。真石漆一般不需加水，必要时可少量加水调节。涂真石漆时，应控制粘度、涂刮力度等，应保持一致。真石漆的施工，漆膜容易产生局部发花现象。刮涂时刮子移动的速度要平稳均匀，保持漆膜薄厚均匀。多色真石漆施工时，不可采用混涂工艺，应按颜色逐遍刮涂。3.刮涂真石漆前，应将真石漆搅拌均匀，装在专用的漆桶内，准备涂刮。顺序应从上往下，从左往右进行刮涂，不得漏刮。涂真石漆时，应先快速地薄涂一层，然后缓慢、平稳、均匀的刮涂。4.涂的效果，与压力的大小，运动的速度有关。当运动速度平稳，压力均匀时，刮涂的效果才好。（七）真石漆打磨在涂防水保护膜之前，需用普通400-600目砂纸等工具磨掉已干透涂层表面的浮砂及砂粒之锐角，增加天然真石漆表面的美感，同时保证防护膜的完全覆盖。采用砂纸，轻轻抹平真石漆表面凸起的砂粒即可，用力不可太猛。否则，会破坏漆膜，引起底部松动，严重时会造成附着力不良，真石漆脱落。（八）涂罩光面漆涂罩光面漆防水保护膜，一定要在天然真石漆完全干透后进行。罩光漆用量0.3-0.5kg/m2。施工温度不低于10，涂两遍，间隔2h，厚度约30微米，完全干燥需等待7天以上。（九）细部处理及注意事项1.阴阳角裂缝：真石漆刮涂过程中，有时会在阴阳角处出现裂缝，因为阴阳角是两个面交界处，如果涂上真石漆，在干燥过程中会有两个不同方向的张力同时作用于阴阳角处的涂膜，易裂缝。现场解决办法：发现阴阳角裂缝，用刮子再一次薄薄覆刮，隔0.5h再刮一遍，直至盖住裂缝；对于新涂的阴阳角，则在涂时特别注意不能一次涂厚，采取薄刮多层法，即表面干燥后重涂。2.平面出现裂缝：主要原因可能是因为天气温差大，突然变冷，致使内外层干燥速度不同，表干里不干而形成裂缝，现场解决方法是改用小刮子，薄涂多层，尽量控制每层的干燥速度。3.成膜过程中出现裂缝：在刮涂时，覆盖不够均匀或者太厚，在涂层表面成膜后出现裂缝，这种情况就要具体分析，除了施工时注意刮涂方法，必要时，应与生产厂商联系，改变配方，重新试制。 4.在5以下的施工环境温度会影响水溶性涂料在未凝固前的成份结构，因此在该气温条件下不宜施工；5.雨天后，须干燥3天以上确保完全干燥，以免影响基材内碱基渗出，产生白花，并导致剥落；6.涂装基层，应平整。表层粉光，以不起砂为标准；7.在施工过程中，严禁在用料中随意加水稀释；8.不涂部分及物件，应用挡板或纸张等隔开。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
