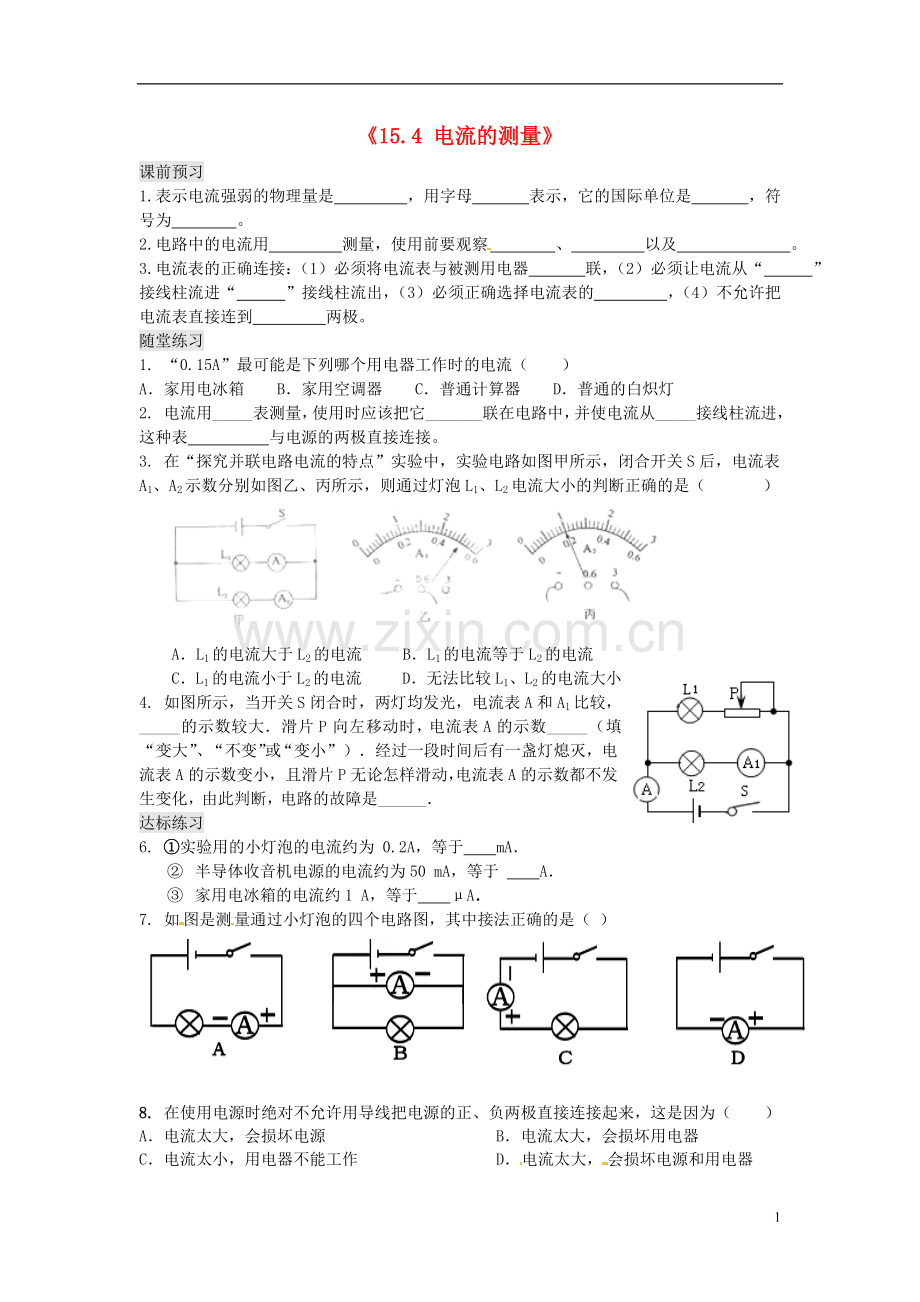

1、15.4 电流的测量课前预习1.表示电流强弱的物理量是 ，用字母 表示，它的国际单位是 ，符号为 。2.电路中的电流用 测量，使用前要观察 、 以及 。3.电流表的正确连接：（1）必须将电流表与被测用电器 联，（2）必须让电流从“ ”接线柱流进“ ”接线柱流出，（3）必须正确选择电流表的 ，（4）不允许把电流表直接连到 两极。随堂练习1. “0.15A”最可能是下列哪个用电器工作时的电流（）A家用电冰箱 B家用空调器 C普通计算器 D普通的白炽灯2. 电流用_表测量，使用时应该把它_联在电路中，并使电流从_接线柱流进，这种表 与电源的两极直接连接。3. 在“探究并联电路电流的特点”实验中，实验
2、电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（ ）AL1的电流大于L2的电流 BL1的电流等于L2的电流CL1的电流小于L2的电流 D无法比较L1、L2的电流大小4. 如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较， _的示数较大滑片P向左移动时，电流表A的示数_（填“变大”、“不变”或“变小”）经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是_达标练习6. 实验用的小灯泡的电流约为 0.2A，等于mA 半导体收音机电源的电流约为50 mA，等于

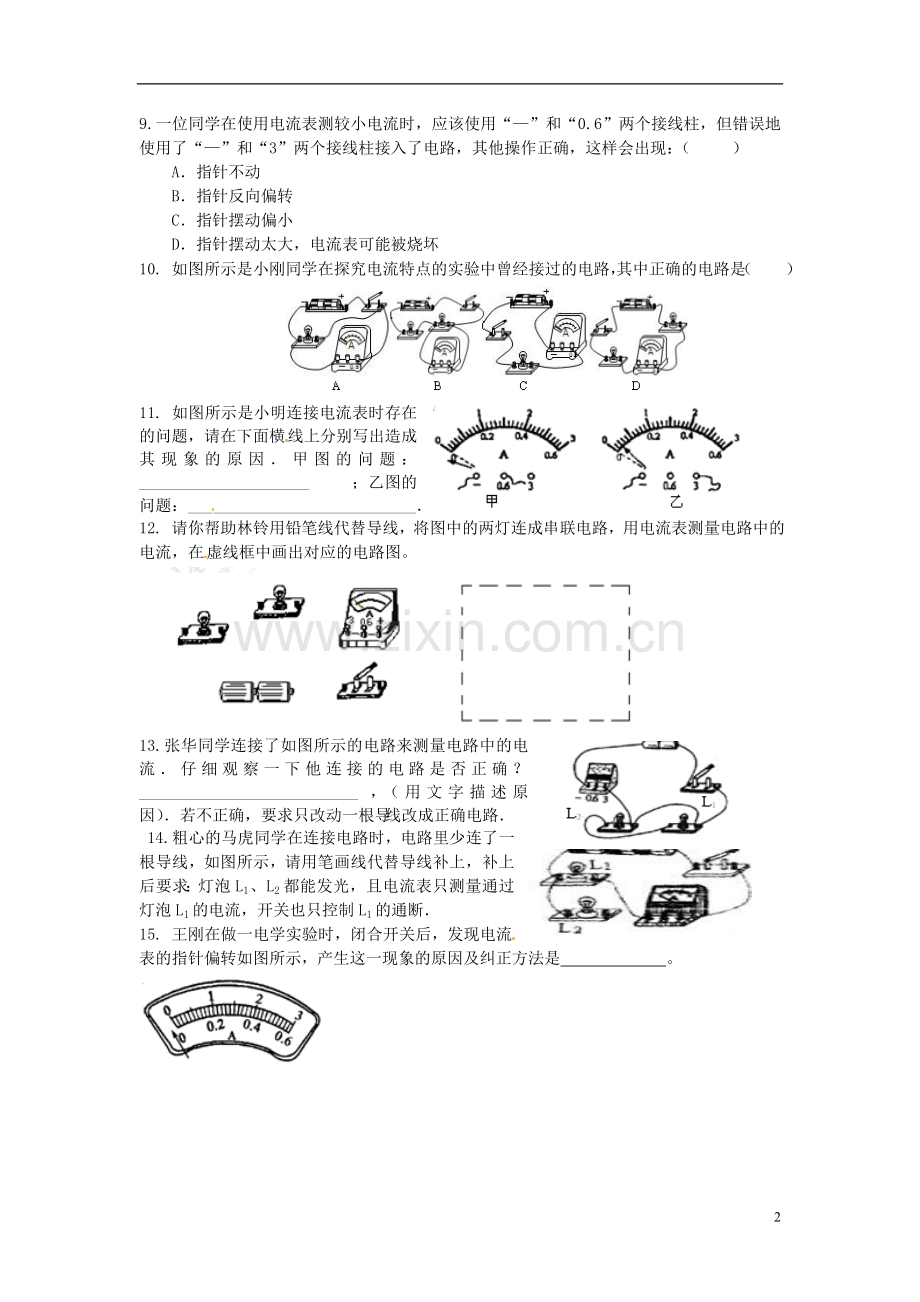

3、 A 家用电冰箱的电流约1 A，等于A7. 如图是测量通过小灯泡的四个电路图，其中接法正确的是（ ）8. 在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（）A电流太大，会损坏电源B电流太大，会损坏用电器C电流太小，用电器不能工作D电流太大，会损坏电源和用电器9.一位同学在使用电流表测较小电流时，应该使用“”和“0.6”两个接线柱，但错误地使用了“”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）A指针不动 B指针反向偏转C指针摆动偏小 D指针摆动太大，电流表可能被烧坏10. 如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）11.
4、如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因甲图的问题：_；乙图的问题：_12. 请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。13.张华同学连接了如图所示的电路来测量电路中的电流仔细观察一下他连接的电路是否正确？_，（用文字描述原因）若不正确，要求只改动一根导线改成正确电路 14.粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断15. 王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因及纠正方法是 。第4节 电流的测量随堂练习 1. D 2.电流 串 正 不能 3. A 4. 电流表A 变大 灯泡L1断路 达标练习 6.200 0. 05 1067.C 8.A 9.C 10.D 11.（1）电流表的正、负接线柱接反了 （2）电流表的量程接大了 12.略 13.不正确，原因是电流表不经用电器直接接在电源两极 修改电路如图所示14.如图所示15. 电流表的正、负接线柱接反了，把接反的导线调过来 。3
