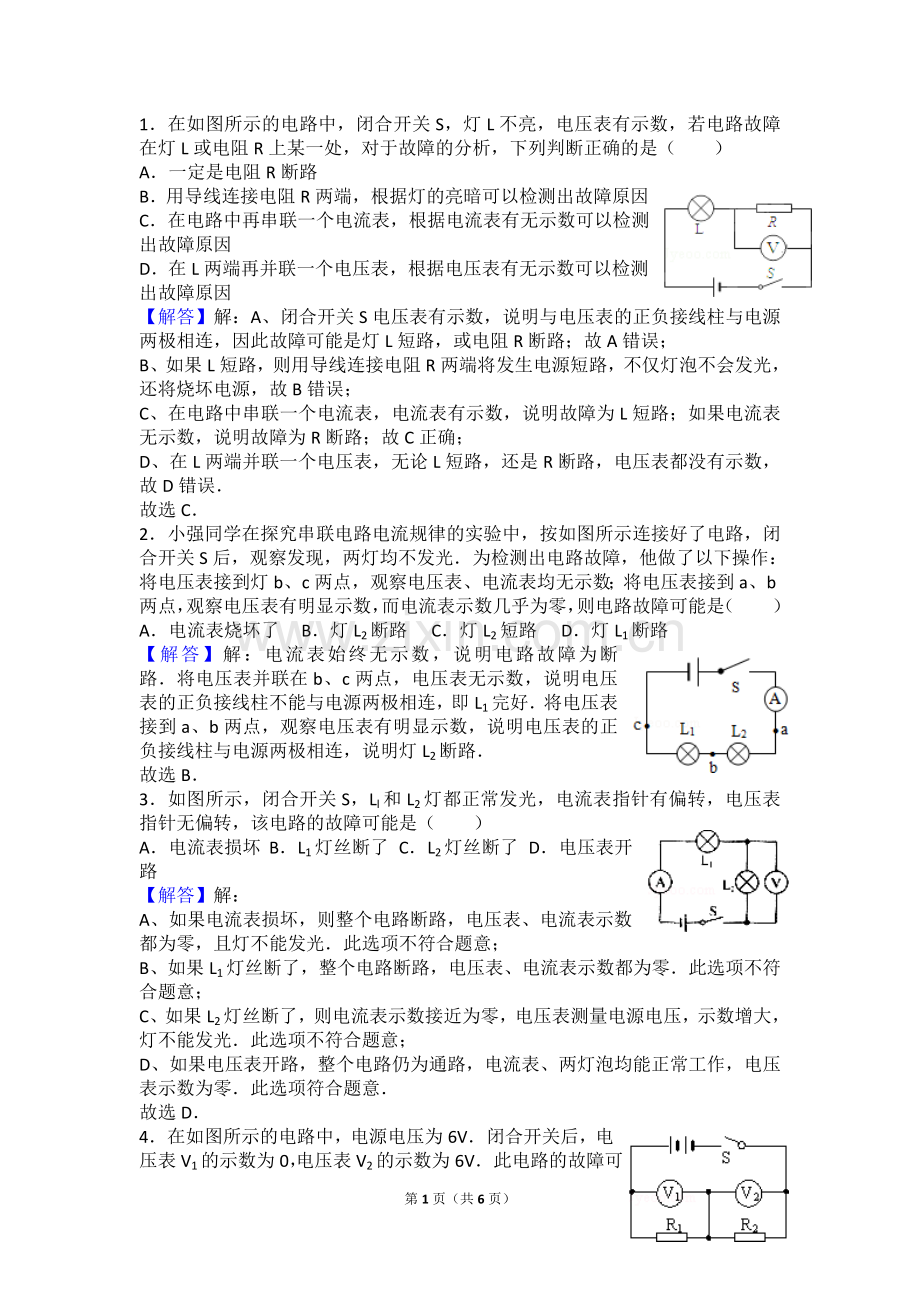

电路故障习题答案详解.doc

1．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断正确的是（　　）
A．一定是电阻R断路
B．用导线连接电阻R两端，根据灯的亮暗可以检测出故障原因
C．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因
D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因
【解答】解：A、闭合开关S电压表有示数，说明与电压表的正负接线柱与电源两极相连，因此故障可能是灯L短路，或电阻R断路；故A错误；
B、如果L短路，则用导线连接电阻R两端将发生电源短路，不仅灯泡不会发光，还将烧坏电源，故B错误；
C、在电路中串联一个电流表，电流表有示数，说明故障为L短路；如果电流表无示数，说明故障为R断路；故C正确；
D、在L两端并联一个电压表，无论L短路，还是R断路，电压表都没有示数，故D错误．
故选C．
2．小强同学在探究串联电路电流规律的实验中，按如图所示连接好了电路，闭合开关S后，观察发现，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到灯b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（　　）
A．电流表烧坏了 B．灯L2断路 C．灯L2短路 D．灯L1断路
【解答】解：电流表始终无示数，说明电路故障为断路．将电压表并联在b、c两点，电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即L1完好．将电压表接到a、b两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明灯L2断路．
故选B．
3．如图所示，闭合开关S，Ll和L2灯都正常发光，电流表指针有偏转，电压表指针无偏转，该电路的故障可能是（　　）
A．电流表损坏 B．L1灯丝断了 C．L2灯丝断了 D．电压表开路
【解答】解：
A、如果电流表损坏，则整个电路断路，电压表、电流表示数都为零，且灯不能发光．此选项不符合题意；
B、如果L1灯丝断了，整个电路断路，电压表、电流表示数都为零．此选项不符合题意；
C、如果L2灯丝断了，则电流表示数接近为零，电压表测量电源电压，示数增大，灯不能发光．此选项不符合题意；
D、如果电压表开路，整个电路仍为通路，电流表、两灯泡均能正常工作，电压表示数为零．此选项符合题意．
故选D．
4．在如图所示的电路中，电源电压为6V．闭合开关后，电压表V1的示数为0，电压表V2的示数为6V．此电路的故障可能是（　　）
A．电源坏了 B．电阻R1断路 C．电阻R2短路 D．电阻R2断路
【解答】解：两灯串联，电压表V1测量R1两端的电压；并且示数等于0，说明R1短路或完好；电压表V2测量R2两端的电压，并且示数等于电源电压，因此电路故障可能为R1短路或R2断路．
故选D．
5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（　　）
A．开路 B．灯泡是坏的 C．短路 D．无法判断
【解答】解：（1）灯泡不发光，可能是灯泡断路或灯泡短路或灯泡之外电路断路造成的；
（2）电源发热，说明电源有电流流过，电路是闭合的，电路不存在断路；
由（1）（2）的分析可知：灯泡不亮、电池发热的原因是灯泡短路造成的，
由题意可知：电路中有灯泡一个用电器，灯泡短路造成灯泡不亮，同时使电源短路，
由较大的电流通过电源，使电源发热．
故选C．
6．如图所示，当开关闭合时，灯L1L2均不亮，某同学用一个电流表去检查电路的故障，他先将电流表并联在灯L1两端时，发现灯L2亮，灯L1不亮电流表有示数，然后把导线并联在灯L2两端时，发现两灯均不亮电流表无示数，由此判断（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；
导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，只能为灯L1发生了断路（开路）．
故选A．
7．某同学连接电路如图所示，闭合开关S，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uaf=3V，Uab=0V，Ubd=0V，Udf=3V，则此电路故障可能是（　　）
A．开关接触不良 B．灯L断路 C．灯L短路 D．电路R短路
E．电阻R断路
【解答】解：开关S闭合后，灯泡不亮，由题意可知，Uaf=3V，说明f与电源的正极之间、a与电源的负极之间是连通的；说明开关是完好的；
Ubd=0，说明d与电源正极没有连通，或b与电源负极没有连通，
Udf=3V，说明d与电源负极连通，f与电源正极没有连通，
由此可知：故障在df之间出现断路，或L短路．
故选CE．
8．如图，电源电压为6V，开关S闭合后，电流表指针几乎未动，电压表示数为6V，灯L1、L2不发光，该电路的故障可能是（　　）
A．电流表坏了或接触不良而实际未接入电路
B．灯L2灯丝烧断或与灯座接触不良
C．从a到L1到b部分电路中的某处出现了断路
D．电流表，灯L1、L2都坏了
【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．不符合题意；
B、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．不符合题意；
C、如果从a、L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．符合题意；
D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．不符合题意．
故选C．
9．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表、电流表均无示数；将电压表接到a、d两点，观察电压表有明显示数，若电路中只有一处故障，则下列做法能使电路中有灯亮的是（　　）
A．用导线连接b、c两点 B．用导线连接a、b两点
C．用导线连接b、d两点 D．用导线连接a、c两点
【解答】解：闭合开关S后，两灯均不发光，说明电路故障为断路；
将电压表并联在b、c两点，a、b两点，观察电压表、电流表均无示数；电压表无示数，说明电压表的正负接线柱不能与电源两极相连，即L1和L2之外的电路有断路故障，L1和L2是完好的；
将电压表接到a、d两点，观察电压表有明显示数，说明电压表的正负接线柱与电源两极相连，说明电流表断路，即电流表烧坏了．
那么用导线连接b、c两点、a、b两点、a、c两点时，断路的电流表仍然在电路中，所以灯都不亮；
只有用导线连接b、d两点，导线把电流表和灯泡L2短路了，电路为灯泡L1的简单电路，灯泡L1发光．
故选C．
10．如图，L1，L2正常发光．突然一盏灯熄灭了，此时，一个电流表的示数变小，另一个示数不变，可能出现的电路故障是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【解答】解：
A和B、如果灯泡L1短路或L2短路，整个电路短路，电流表示数都变大，会烧坏电流表和电源．此选项不符合题意；
C、如果灯泡L1断路，测量L1支路电流的电流表示数为零．此选项不符合题意；
D、如果灯泡L2断路，不发光；电路中只有灯泡L1发光，两个电流表都测量L1的电流，所以原来测量干路电流的电流表示数变小，测量L1支路电流的电流表示数不变．此选项符合题意．
故选D．
11．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数．则电路故障可能是（　　）
A．L1被短路 B．L1断路 C．L2被短路 D．L2断路
【解答】解：
A、如果L1被短路不能发光，电源也会短路，会烧坏电源．不符合题意；
B、如果L1断路不能发光，电流表也断路无示数；L2支路不受影响，L2正常发光，电压表测量电源电压示数不变．符合题意；
C、如果L2被短路不能发光，电源也会短路，会烧坏电源．不符合题意；
D、如果L2断路不能发光．不符合题意．
故选B．
12．如图所示的电路，闭合开关S，灯泡L1、L2都不亮，电流表、电压表的示数都为零，断开开关，将L1、L2的位置对调，再次闭合开关，灯泡L1、L2仍不亮，电流表示数为零，但电压表的指针却有了明显的偏转，该电路的故障可能是（　　）
A．开关S与导线连接处断路 B．L1处断路
C．L2处断路 D．L1处短路
【解答】解：闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有开路；电压表无示数，说明电压表两端到电源的正负极之间有开路；即可能是灯L2断路或电流表烧坏；
将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有开路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，即电压表两接线柱两端发生断路，即灯L2处断路了．
故选C．
13．如图所示，闭合开关S后，发现电流表无示数，电压表有示数，则电路故障可能是（　　）
A．L1断路 B．L2断路 C．开关S断路 D．L1短路
【解答】解：
A、如果L1断路，整个电路是断路，电流表、电压表都没有示数．不符合题意；
B、如果L2断路，则整个电路是断路，电流表无示数；电压表的正接线柱通过灯泡L1、电流表与电源正极相连，电压表负接线柱通过开关与电源负极相连，故电压表有示数．符合题意；
C、如果开关S断路，个电路是断路，电流表、电压表都没有示数．不符合题意；
D、如果灯泡L1短路，电流表是通路有示数，电压表测量电源电压，即电流表、电压表都有示数．不符合题意．
故选B．
14．如图所示，当开关S闭合后，灯泡L1、L2均正常发光，但过一会儿，两灯均突然熄灭．某同学利用电压表探究电路故障，他用电压表分别接到灯L1、灯L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零，由此可判断电路的故障是（　　）
A．灯L1断路 B．灯L2短路
C．灯L2断路 D．开关S接触不良
【解答】解：A、若灯L1断路，当用电压表测量L2两端电压时，电压表不会有示数，不合题意；
B、若灯L2短路，当用电压表测量L2两端电压时，电压表被短路，也不会有示数，不合题意；
C、若灯L2断路，当用电压表测量时，电压表与灯L1串联，电压表有示数，显示电源电压，符合题意；
D、如果开关S接触不良，则整个电路断路，灯L2两端电压也会为零，不合题意．
故选C．
15．一学生选好电流表和电压表的量程，按如图所示电路图接好电路后，闭合开关，发现其中电流表指针几乎不偏转．已知L1、L2均为1.5V的小灯泡，则电路的故障可能是（　　）
A．电流表坏了或电流表接触不良而实际未接入
B．L2灯丝烧断或灯座未接通
C．aL1b部分某处出现了断路
D．无法判断
【解答】解：A、电流表坏了或电流表接触不良而实际未接入，电流表无示数，指针不偏转，不符合题意；
B、L2灯丝烧断或灯座未接通，电流表无示数，指针不偏转，不符合题意；
C、aL1b部分某处出现了断路，电压表串联接入电路，因为电压表的电阻比较大，电路中的电流较小，指针几乎不动，符合题意．
故选C．
16．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（　　）
A．灯L1与开关S均开路 B．灯L2与开关S均开路
C．灯L1与开关S均短路 D．灯L2与开关S均短路
【解答】解：由图可知：L1与L2是串联电路，在电路中任意一处断开，则灯泡都不能工作．
导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，说明电路都为断路；
当导线并联在ac两点间时，灯L1，L2均不发光，说明cd间有断路，即灯L2开路；
当导线并联在cd两点间时，灯L1，L2均不发光，说明灯L1开路或开关开路；
当导线并联在bd两点间时，灯泡L1发光，说明灯L1正常，bd间发生断路，因此电路故障为灯L2与开关S均开路．
故选B．
17．如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是（　　）
A．电流表坏了或未接好 B．L1的灯丝烧断或灯座未接通
C．L2的灯丝烧断或灯座未接通 D．电流表和L1、L2都坏了
【解答】解：
A、如果电流表坏了或未接好，整个电路断路．灯泡不亮，电压表无示数．此选项不符合题意；
B、如果L1的灯丝断了或灯座未接通，两只灯泡和电流表都断路，灯泡不亮，电流表无示数；电压表测量电源电压．此选项符合题意；
C、如果L2的灯丝断了或灯座未接通，整个电路断路．灯泡不亮，电压表无示数．此选项不符合题意；
D、如果电流表和L1、L2都坏了，整个电路断路．灯泡不亮，电压表无示数．此选项不符合题意．
故选B．
