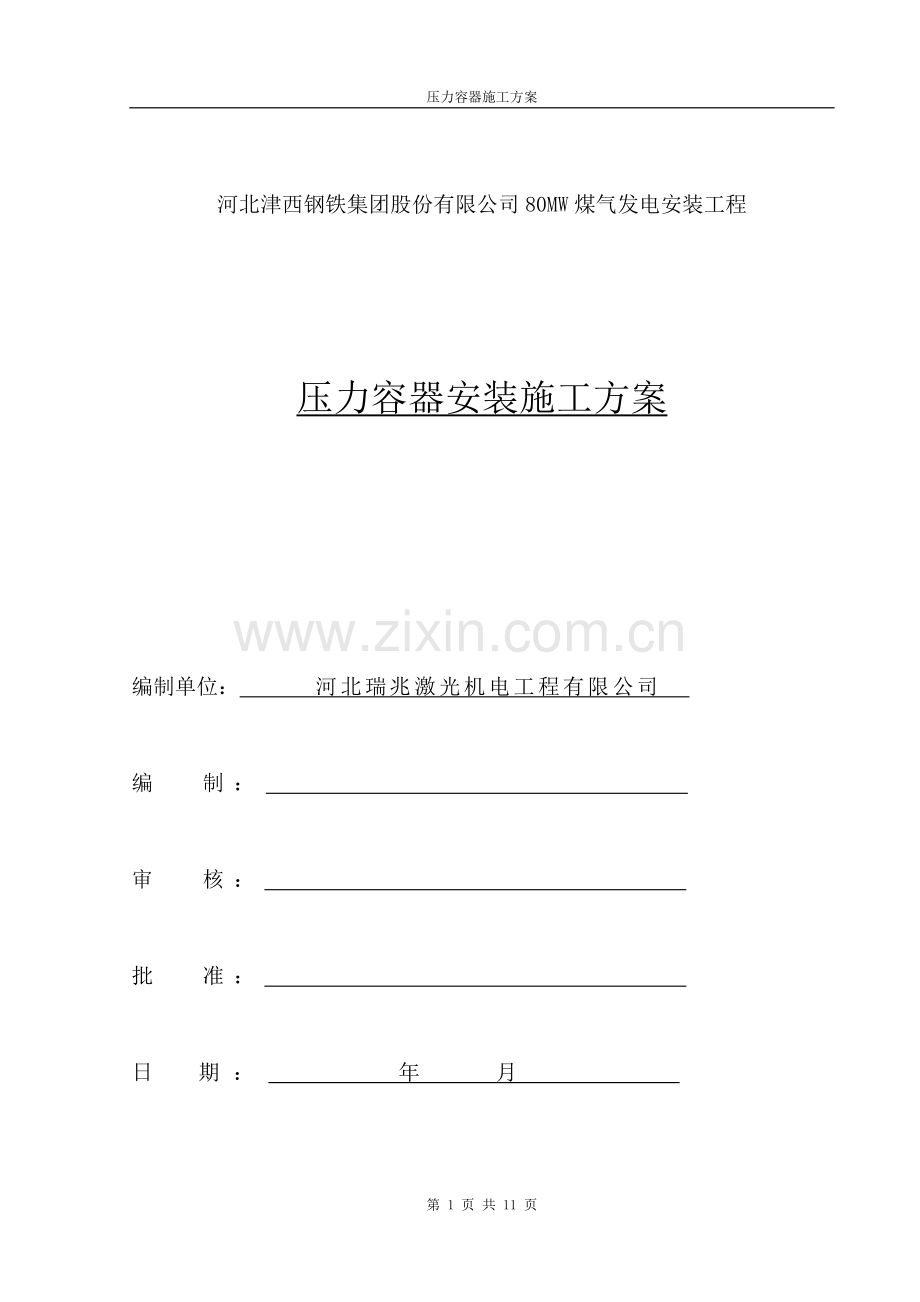

压力容器施工方案

河北津西钢铁集团股份有限公司80MW煤气发电安装工程

压力容器安装施工方案

编制单位： 河北瑞兆激光机电工程有限公司

编 制： 　 　　　　　　　　　　 　　

审 核： 　 　　　　　　　　　 　　

批 准： 　 　　　　　　　　　 　　

日 期 ： 　 年 月 　

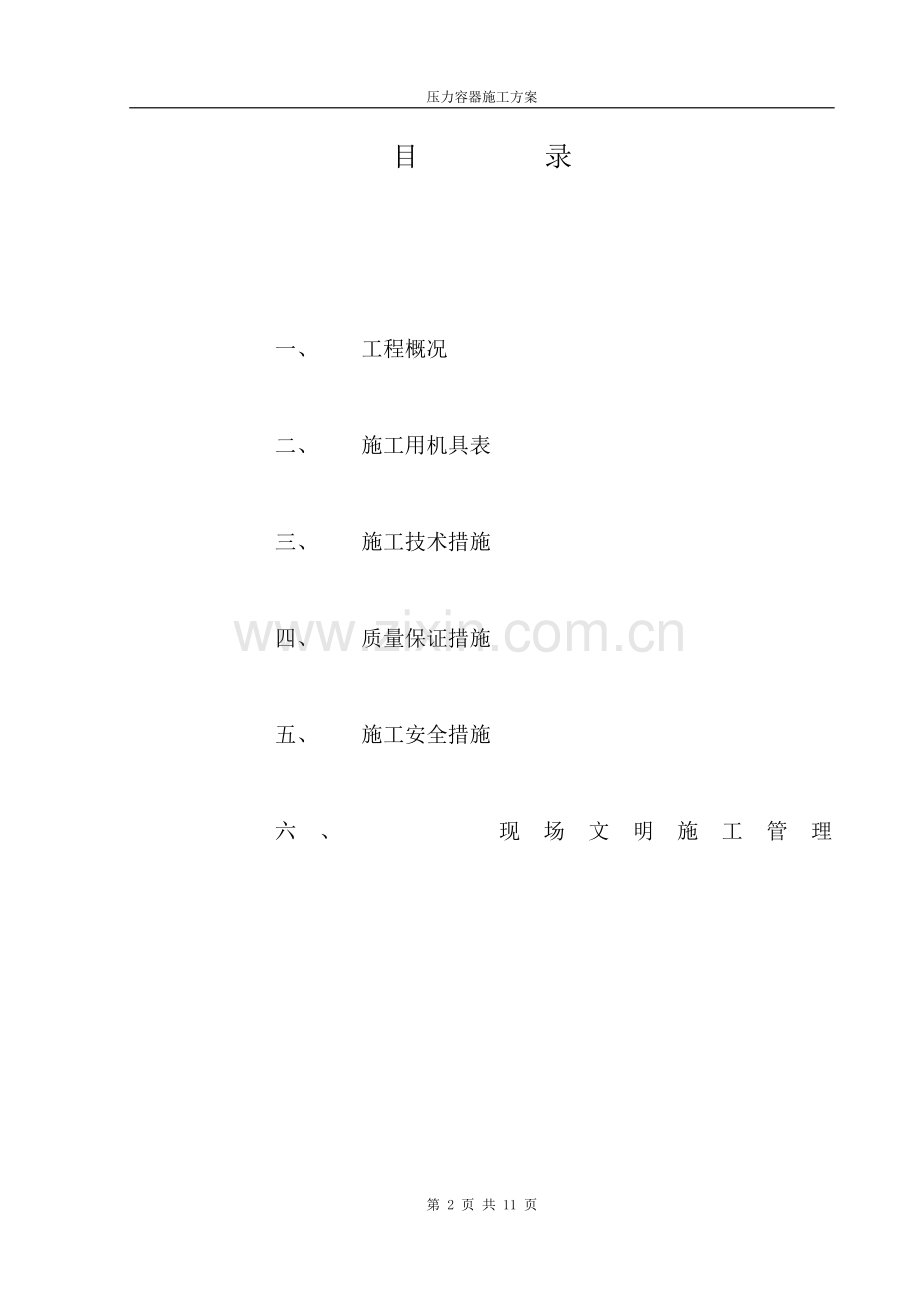

目 录

一、 工程概况

二、 施工用机具表

三、 施工技术措施

四、 质量保证措施

五、 施工安全措施

六、 现场文明施工管理一、 工程概况：
1、河北津西钢铁集团股份有限公司80MW煤气发电安装工程所有压力容器，是依据浙江城建煤电设计院有限公司所有设计图进行建设。
2、河北津西钢铁集团股份有限公司80MW煤气发电安装工程所有压力容器安装，包含在汽机厂房、锅炉厂房、以及除氧间等。
3、 工程特点
（1）、容器无法直接进入安装位置，需经过几次倒运方可进入安装位置，也是安装的难点之一.
（2）、 工期紧、任务重，需多单位配合施工，加大了协调困难，
（3）、质量标准高。
二、 施工机具计划见附表
序号
机具名称
型号规格
单位
数量
备注
1
卷扬机
5 t
台
1
吊装
2
滑轮
10 t
台
3
链环型
3
导向滑轮
5 t
台
2
链环型
4
汽车式起重机
8 t
台
1
管道运输
5
行车
50T
台
1
吊装
6
手动葫芦
3 t
台
4
手动葫芦
7
绳扣
∮17.5
对
8

8
直流电焊机
AX-320
台
10

9
交流电焊机
BX-400
台
15

10

11
烘箱
ZYHC-150
台
1

12

13
保温筒

只
15

14
汽焊工具

套
6

15
角向磨光机

台
10

16
麻绳
∮22
米
200

17
脚手架板
4m
块
100
租用
18
压力表
10MPa
块
1

19
压力表
1.6MPa
块
1

20
保护罩行灯

只
1

21
25T汽车吊

台
1

三、施工方案：
1、 测量方案：
（1）、 测量执行国家标准《工程测量规范（GB50023—2009）》和设计提出的特殊要求。
（2）、利用标高的基准点，实测出地埋管道所在的安装位置。
（3）、 在测量放线的同时，应对原已安装好的管道进行复测。在与新安装的管道标高出现误差时，应做好记录，取得建设单位、设计单位及监理单位同意后，对新安装的管道进行标高调整。
2、 技术准备
安装质量检查、验收依据
（1、）施工图纸等技术文件。
（2）、《电力建设施工及验收技术规范》DL/T5047-2005(锅炉机组篇)
（3）、《锅炉安全技术监察规程》
（4）、火力发电厂焊接技术规程DL869-2004
3．基础验收
基础移交时，应有完整的验收资料及测量记录，基础上应明显地画出基准线及基础的纵横向中心线，基础应有沉降观测点。
对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。
按土建基础图及设备的随机文件，对基础的尺寸位置进行复测检查，允许偏差如下：
基础坐标位置（纵横轴线）±20mm
基础各平同平面的标高 +0 -20mm
基础上平面外形尺寸 ±20mm
基础上平面的水平度 每米5mm，全长10mm
预埋地脚螺栓孔中心位置 ±10mm
如发现缺陷，则应由土建单位负责进行处理，合格后方可办理交接手续。
4．开箱检查
核对设备名称、型号、规格及数量与图纸符合。
检查设备的出厂合格证书
检查制造厂是否提供有关重要零件和部件的制造，装配等质量检验证书及试验记录。
检查装箱数量是否与装箱清单相等，是否有安装规范和安装技术要求说明。
验收后应认真整理检查资料，参加验收的各方代表，应在验收记录上签字。
验收后的零部件若暂不安装，应采取适当的防护措施，妥善保管，以免零部件丢失损坏及侵蚀。
5．垫铁布置应符合下列要求
垫铁应布置在受力集中处，或靠近地脚螺栓两旁。
垫铁面积应按HGJ203—83规定的要求进行下料，相邻两垫铁组间距一般不大于50mm，垫铁规格根据设备重量定。
安装垫铁的基础面应铲平，放上垫铁后用2/1000的水平尺在纵横自找平。
垫铁与基础应均匀接触，接触面积应达到50%以上，基础表面的松层应铲除，基础表面应铲出麻面。
垫铁应平整，不得卷边，安放前应除去铁锈、毛刺和油污，每组垫铁不应超过四块。
安装好后，垫铁总高一般为50—70mm，用0.05mm的塞尺检查时，允许面部有间隙，但塞尺插入深度不得超过垫铁总长度的1/3。
二次灌浆前应将各垫铁组的每块垫铁间点焊固定，并做好隐蔽记录。
6．现场分片组装或分段到货应备具的条件。
设备的组装工作应按既定的组装工艺进行，设备的焊接应按批准的焊接工艺执行，工序间应有交接手续。
现场设备必须附有项目齐全的材料、质量证明书和产品合格证明书。
现场设备的材料代号、组装编号、焊接人员代号等均应有醒目的标记。
现场设备组装前，应对其结构尺寸及制造质量进行复验，对不合格者应提出处理意见。
现场设备安装应符合下表
检查项目
允许偏差（mm）
一般设备
与机械设备衔接设备
立式
卧式
立式
卧式
中心线位置
D<2000 ±5 D>2000 ±10
±5
±3
±3
标高
±5
±5
相对标高±3
相对标高±3
水平度

轴向：L/1000径向：2D/1000

轴向：6L/1000 径向：D/1000
铅垂度
h/1000 但不超过30

h/1000

注：D——设备外径 L——卧式设备两支座间距离
h——立式设备两侧端部测点间距离
设备安装后，应按规范或图纸要求进行压力试验，试验压力按要求进行。
7、配备高素质的质量管理人员在现场负责管道安装质量，随时处理管道安装问题，人员有薛辉、边亚男、郭保强。
质量总负责人：郭保强
质量现场管理：边亚男
质量现场管理：薛辉

四、 质量保证措施
1、严格执行国家施工及验收规范，严格按照设计图纸精心组织施工。
2、 建立质量责任制，从项目经理到每名管理人员都明确自己保证质量的责任、工作内容和标准。
3、坚持做好施工技术交底工作，关键工序和部位，管理人员要全过程控制，随时检查指导。
4、加强成品保护，明确职责，严格工序控制。
5、在施工过程中，认真做好质量检验评定工作，保证工程质量达到国家标准和设计要求。
6、按规定整理技术资料，做到完整齐全、及时准确、真实可靠。
五、 施工安全措施
1、 认真贯彻执行国家有关安全生产的方针、政策、法规、法令及上级颁发的有关安全生产责任制，施工人员进入施工现场前必须进行安全教育。坚持每天的班前安全交底。
2、 参加施工人员必须熟知本工种的安全技术操作规程，并在操作中严格执行，严禁酒后作业。
3、 起重工、焊工、电工等必须持证上岗。
4、 进入施工现场，必须正确穿戴好个人安全防护用品；高空作业，必须正确使用安全带；安全设施要定期检查，发现问题及时处理，不符合规定的不得使用，不得带病作业。
5、 实行安全互保制，责任到人，并经常检查落实情况。
6、 施工现场应设置必要的安全防护设施，夜间照明必须充足。
7、 吊装作业，严格执行起重安全操作规程，指挥者必须站在能清楚看见被吊构件的位置，指挥信号必须清晰准确，严禁违章作业。
8、 构件吊装，必须合理选用吊装索具，不得超负荷使用。构件起吊前，应对被吊构件进行认真检查，确认无误方可起吊。
9、 卷扬机的施工区域，要设置警戒标志，任何人不得进入卷扬机钢绳的行走范围。
10、 施工用电，必须有专人负责，建立巡检制，发现问题及时解决，用电设备不得带病使用。在封闭场所施工，照明用电不得超过36伏的安全电压。
11、 电焊机的接地必须良好，电源须安装漏电保护装置，焊把线应无破损，绝缘良好，电焊机应做好防潮、防水、防砸工作。
12、 高空作业区域，应设置安全警戒线，防止无关人员进入。
13、 高空作业使用的脚手架，必须有专人进行检查，发现问题及时解决。
14、 高空作业使用的工具，必须放在稳固可靠的地方，必要时，应用工具袋或绳子进行捆绑，防止高空掉物的事件发生。
15、 如遇5级以上大风，严禁吊装作业。
16、 如遇雪天，应避免室外用电作业。
17、 冬季施工，应做好防寒工作。
18、 消防保卫工作本着“谁主管、谁负责”的原则执行，认真执行“预防为主，防消结合“的方针，严格遵守消防治安条例，切实做好防火工作。
19、 施工现场使用易燃易爆物品，如油漆、稀料等，应由专人负责保管，并存放在专用的库房内。
20、认真做好施工用电的防火工作，严禁超负荷使用。
六、现场文明施工管理
1、 认真执行国家和地区有关文明生产的规定。
2、 施工现场禁止焚烧一切能产生烟害和毒气的物质。
3、 施工现场必须每天进行施工废旧料的清理。
4、 施工剩余材料、临时设施等要有专人负责管理，码放整齐。
5、 施工现场的文明施工要有专人负责，并经常进行清理。
6、施工时应特别注意对成品、半成品构筑物的保护。
