TC6831S 非隔离降压型LED恒流驱动IC
概述
TC6831S是一款高精度降压型 LED 恒流驱动芯片。芯片工作在电感电流临界连续模式，适用于85Vac~265Vac 全范围输入电压的非隔离降压型LED 恒流电源。
TC6831S芯片内部集成 500V 功率开关，采用专利的驱动和电流检测方式，芯片的工作电流极低，无需辅助绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。
TC6831S芯片内带有高精度的电流采样电路，同时采用了专利的恒流控制技术，实现高精度的 LED恒流输出和优异的线电压调整率。芯片工作在电感电流临界模式，输出电流不随电感量和 LED 工作电压的变化而变化，实现优异的负载调整率。
TC6831S具有多重保护功能，包括 LED 开路/短路保护，CS 电阻短路保护，欠压保护，芯片温度过热调节等。

特点

第 9 页 共 9 页
Ø 电感电流临界连续模式
Ø 内部集成 500V 功率管
Ø 无需辅助绕组检测和供电
Ø 芯片超低工作电流
Ø 宽输入电压
Ø ±5% LED 输出电流精度
Ø LED 开路保护
Ø LED 短路保护
Ø CS 电阻短路保护
Ø 芯片供电欠压保护
Ø 过热调节功能
Ø 封装形式：SOP-8

产品应用
Ø LED蜡烛灯
Ø LED球泡灯
Ø 其它LED照明

引脚示意图及说明

SOP-8
序号
名称
说明
1
GND
芯片地
2
ROVP
开路保护电压调节端，接电阻到地
3
NC
悬空脚
4
VCC
芯片内部供电电压端口
5,6
DRAIN
功率开关管漏端输入
7,8
CS
原边峰值电流检测端口

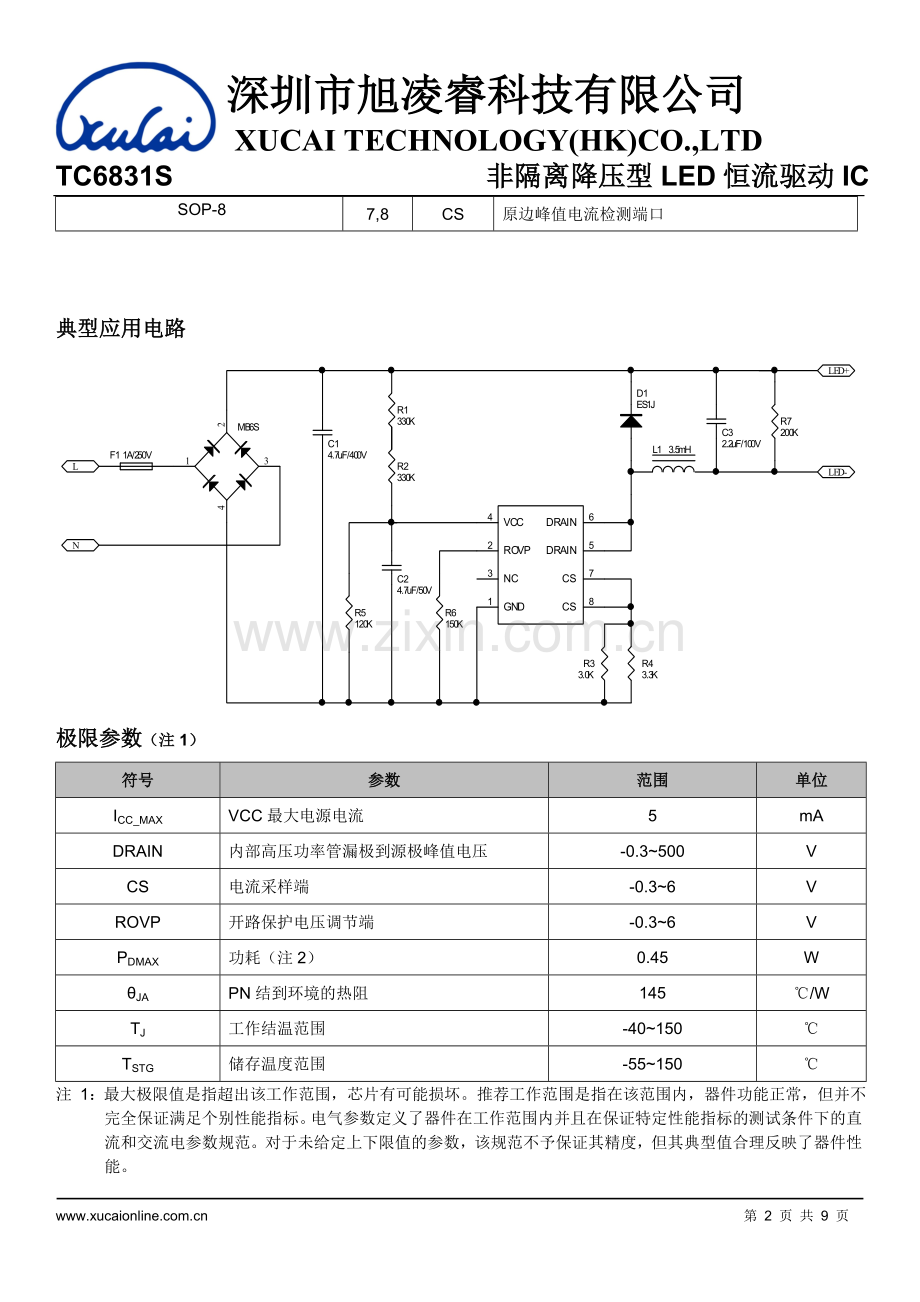

典型应用电路

极限参数（注1）
符号
参数
范围
单位
ICC_MAX
VCC最大电源电流
5
mA
DRAIN
内部高压功率管漏极到源极峰值电压
-0.3~500
V
CS
电流采样端
-0.3~6
V
ROVP
开路保护电压调节端
-0.3~6
V
PDMAX
功耗（注2）
0.45
W
θJA
PN结到环境的热阻
145
℃/W
TJ
工作结温范围
-40~150
℃
TSTG
储存温度范围
-55~150
℃
注 1：最大极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
注 2：温度升高最大功耗一定会减小，这也是由 TJMAX，θJA和环境温度TA所决定的。最大允许功耗为 PDMAX= (TJMAX－TA)/ θJA或是极限范围给出的数字中比较低的那个值。

推荐工作范围
符号
参数
范围
单位
ILED
输出LED电流@VOUT=72V
（输入电压176V~265V）
130
mA
VLED min
最小负载LED电压
＞15
V

电气参数（注3、4）
（除非特殊说明，下例条件均为TA=25℃，VCC=15V）
符号
描述
条件
最小值
典型值
最大值
单位
电源电压
VCC_CLAMP
VCC钳位电压
1mA

16.8

V
VCC_ON
VCC启动电压
VCC上升

13.8

V
VCC_UVLO
VCC欠压保护阈值
VCC下降

9

V
IST
VCC启动电流
VCC=VCC-ON—1V

120
180
uA
TOP
VCC工作电流
FOP=70KHz

100
150
uA

VCS_TH
电流检测阈值

388
400
412
mV
VCS_SHORT
短路时电流检测阈值
输出短路

200

mV
TLEB
前沿消隐时间

350

ns
TDELAY
芯片关断延迟

200

ns

TOFF_MIN
最小退磁时间

4.5

us
TOFF_MAX
最大退磁时间

240

us
TON_MAX
最大开通时间

40

us
VROVP
ROVP引脚电压

0.5

V

RDS_ON
功率管导通阻抗
VGS=15V/IDS=0.4A

14

Ω
BVDSS
功率管击穿电压
VGS=0V/IDS=250uA
500

V
IDSS
功率管漏电流
VGS=0V/VDS=500V

1
uA

TREG
过热调节温度

150

℃
注 3：典型参数值为 25˚C 下测得的参数标准。
注 4：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。

内部结构框图

应用信息
TC6831S是一款专用于 LED 照明的恒流驱动芯片，应用于非隔离降压型 LED 驱动电源。采用专利的恒流架构和控制方法，芯片内部集成 500V 功率开关，只需要极少的外围组件就可以达到优异的恒流特性。而且无需辅助绕组供电和检测，系统成本极低。

启动
系统上电后，母线电压通过启动电阻对 VCC 电容充电，当 VCC 电压达到芯片开启阈值时，芯片内部控制电路开始工作。 TC6831S内置 17V 稳压管，用于钳位 VCC 电压。芯片正常工作时，需要的 VCC 电流极低，所以无需辅助绕组供电。恒流控制，输出电流设置芯片逐周期检测电感的峰值电流，CS 端连接到内部的峰值电流比较器的输入端，与内部 400mV 阈值电压进行比较， 当 CS 电压达到内部检测阈值时，功率管关断。
电感峰值电流的计算公式为：

其中，RCS 为电流采样电阻阻值。

CS 比较器的输出还包括一个 350ns 前沿消隐时间。
LED 输出电流计算公式为：

其中， IPK 是电感的峰值电流。

储能电感
TC6831S工作在电感电流临界模式， 当功率管导通时，流过储能电感的电流从零开始上升，导通时间为：

其中，L 是电感量；IPK 是电感电流的峰值；VIN 是经整流后的母线电压；VLED 是输出 LED 上的电压。
当功率管关断时，流过储能电感的电流从峰值开始往下降，当电感电流下降到零时，芯片内部逻辑再次将功率管开通。功率管的关断时间为：

储能电感的计算公式为：

其中，f 为系统工作频率。TC6831S的系统工作频率和输入电压成正比关系，设置 TC6831S系统工作频率时，选择在输入电压最低时设置系统的最低工作频率，而当输入电压最高时，系统的工作频率也最高。

TC6831S设置了系统的最小退磁时间和最大退磁时间，分别为 4.5us 和 240us。由 tOFF 的计算公式可知，如果电感量很小时，tOFF 很可能会小于芯片的最小退磁时间，系统就会进入电感电流断续模式， LED 输出电流会背离设计值；而当电感量很大时，tOFF 又可能会超出芯片的最大退磁时间，这时系统就会进入电感电流连续模式，输出 LED 电流同样也会背离设计值。所以选择合适的电感值很重要。

过压保护电阻设置
开路保护电压可以通过 ROVP 引脚电阻来设置，ROVP 引脚电压为 0.5V。
当 LED 开路时，输出电压逐渐上升，退磁时间变短。因此可以根据需要设定的开路保护电压，来计算退磁时间 Tovp。

其中，Vcs 是 CS 关断阈值（400mV）
Vovp 是需要设定的过压保护点
然后根据 Tovp 时间来计算 Rovp 的电阻值，公式如下：
Rovp≈15*Tovp*106（kohm）

保护功能
TC6831S内置多种保护功能，包括 LED 开路/短路保护，CS 电阻短路保护，VCC 欠压保护，芯片温度过热调节等。当输出 LED 开路时，系统会触发过压保护逻辑并停止开关工作。
当 LED 短路时，系统工作在 5KHz 低频， CS 关断阈值降低到 200mV，所以功耗很低。当有些异常的情况发生时，比如 CS 采样电阻短路或者变压器饱和，芯片内部的快速探测电路会触发保护逻辑，系统马上停止开关工作。
系统进入保护状态后，VCC 电压开始下降；当 VCC 到达欠压保护阈值时，系统将重启。同时系统不断的检测负载状态，如果故障解除，系统会重新开始正常工作。

过温调节功能
TC6831S具有过热调节功能，在驱动电源过热时逐渐减小输出电流，从而控制输出功率和温升，使电源温度保持在设定值，以提高系统的可靠性。芯片内部设定过热调节温度点为 150℃。

PCB 设计
在设计 TC6831SPCB 时，需要遵循以下指南：
旁路电容
VCC 的旁路电容需要紧靠芯片 VCC 和 GND 引脚。

ROVP 电阻
开路保护电压设置电阻需要尽量靠近芯片 ROVP 引脚。

地线
电流采样电阻的功率地线尽可能短，且要和芯片的地线及其它小信号的地线分头接到母线电容的地端。

功率环路的面积
减小功率环路的面积，如功率电感、功率管、母线电容的环路面积，以及功率电感、 续流二极管、输出电容的环路面积，以减小 EMI 辐射。

NC 引脚
NC 引脚内部无连接，建议将其接到芯片地(Pin1),加强 ROVP Pin 抗干扰能力。

DRAIN 引脚
增加 DRAIN 引脚的铺铜面积以提高芯片散热。

应用方案
Ø PCB图

背面 正面
Ø BOM表
序号
元件名称
型号&规格
单位
用量
位置
1
印制板
16x28mm
PCS
1

2
贴片电阻
330K 1206 5%
PCS
1
R1
3
贴片电阻
330K 1206 5%
PCS
1
R2
4
贴片电阻
3.0Ω 0805 2%
PCS
1
R3
5
贴片电阻
3.3Ω 0805 2%
PCS
1
R4
6
贴片电阻
120K 0805 5%
PCS
1
R5
7
贴片电阻
150K 0805 5%
PCS
1
R6
8
贴片电阻
200K 1206 5%
PCS
1
R7
9
整流桥
MB6S SOP-4
PCS
1
DB1
10
镇流二极管
ES1J DO-214
PCS
1
D1
11
电解电容
4.7uF/400V 8*12 20%
PCS
1
C1
12
贴片电容
2.2uF/50V 0805 20%
PCS
1
C2
13
电解电容
2.2uF/100V 5*11 20%
PCS
1
C3
14
电感
EE10立式
PCS
1
T1
15
IC
TC6831S---SOP-8
PCS
1
IC1
16
电子线
红
PCS
3
AC、V+
17
电子线
黑
PCS
1
V-

Ø 变压器规格
1、 结构图
骨架类型
PIN数目
脚距
排距
备注
EE10立式
4+4
2.5mm
8.0mm
Ae=12.1 mm ²

2、 原理图

3、 绕制要求
绕组
绕制要求
匝数
线径*根数
N1初级
从Pin4起到Pin5收、密绕
300Ts
0.16*1P
备注：
1）线包包黄色玛拉胶纸，绕线时请注意绕线方向，骨架PIN1、PIN3、PIN6、PIN7需剪掉，保留脚为PIN2、PIN4、PIN5、PIN8。
2）磁芯加气隙，真空侵油，烤箱烘干，另变压器骨架上需贴上名称和供应商标签以方便区分。

4、 电感要求
1）电感量：Lp（N1）3.50mH±3%
2）漏感量：LS（N1）≤100uH
3）耐压：PRI（初级N1）—CORE磁芯2500AC/1mA/60s

封装信息
