市政道路雨水工程专项施工方案.doc

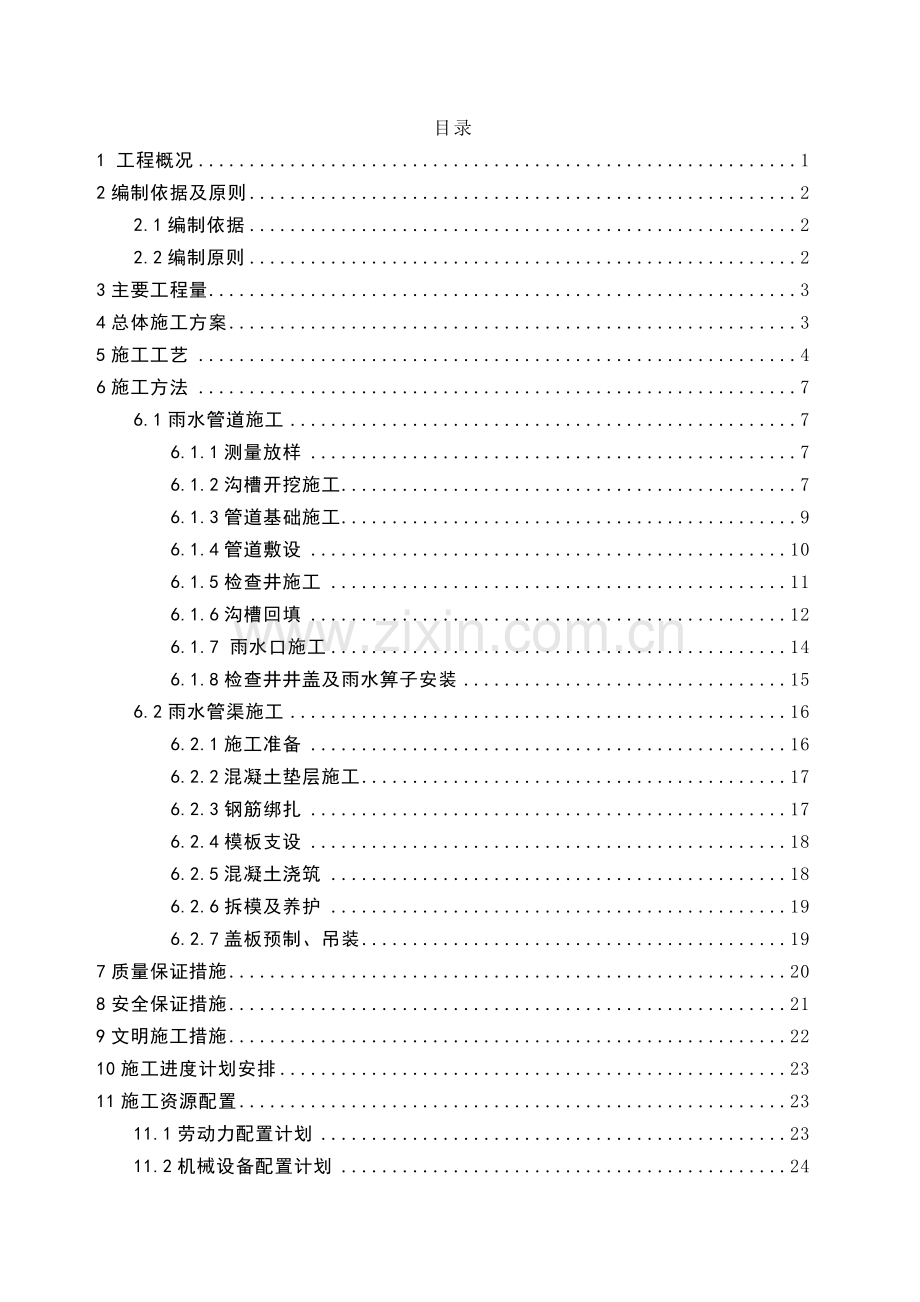

中牟绿博文化产业园区九州路道路工程 雨水工程专项施工方案郑州市绿博开发建设有限公司关于中牟县绿博文化产业园区2013年道路建设项目九州路（人文路广惠街）雨水工程专项施工方案 批准： 审核： 校核： 编制： 中国水电建设集团路桥工程有限公司中牟项目总承包部(第二工程处)二一三年八月 25目录1 工程概况12编制依据及原则22.1编制依据22.2编制原则23主要工程量34总体施工方案35施工工艺46施工方法76.1雨水管道施工76.1.1测量放样76.1.2沟槽开挖施工76.1.3管道基础施工96.1.4管道敷设106.1.5检查井施工116.1.6沟槽回填126.1.7 雨水口施工146.1.8检查井井盖及雨水箅子安装156.2雨水管渠施工166.2.1施工准备166.2.2混凝土垫层施工176.2.3钢筋绑扎176.2.4模板支设186.2.5混凝土浇筑186.2.6拆模及养护196.2.7盖板预制、吊装197质量保证措施208安全保证措施219文明施工措施2210施工进度计划安排2311施工资源配置2311.1劳动力配置计划2311.2机械设备配置计划24雨水工程专项施工方案1 工程概况九州路位于中牟绿博文化产业园区中部，规划为东西向城市次干路，设计速度为40km/h。本次设计的九州路为新建道路工程，设计范围西起人文路，东至广惠街，全长3807.328m，道路红线宽度40m，规划为两幅路横断面形式。九州路沿线由西向东分别与人文路、锦荣路、牡丹一街、屏华路、牡丹二街、文通路、牡丹三街、牡丹四街、文汇路、牡丹五街、紫寰路、牡丹六街、紫薇路和广惠街等14条南北向道路相交，其中人文路和广惠街为现状道路，锦荣路、文通路、文汇路为同期设计道路，其余均为规划道路。 九州路采用雨、污分流制。雨水管道排放方式为：人文路锦荣路段自西向东排入锦荣路规划的BH=12001000雨水管渠内；牡丹一街锦荣路段自东向西排入锦荣路规划的BH=12001000雨水管渠内；牡丹一街屏华路段自西向东排入屏华路规划的BH=12001200雨水管渠内；牡丹二街屏华路段自东向西排入屏华路规划的BH=12001200雨水管渠内；文通路牡丹二街段自东向西排入牡丹二街规划的DN1000雨水管道内；文通路牡丹三街自西向东排入牡丹三街段规划的DN1200雨水管道内； 牡丹四街牡丹三街段自东向西排入牡丹三街规划的DN1200雨水管内；牡丹四街文汇路段自西向东排入文汇路规划的BH=12001200雨水管渠内；牡丹五街文汇路段自东向西排入文汇路规划的BH=12001200雨水管渠内；牡丹五街紫寰路段自西向东排入紫寰路规划的BH=12001200雨水管渠内；牡丹六街紫寰路段自东向西排入紫寰路规划的BH=12001200雨水管渠内；牡丹六街紫薇路段自西向东排入紫薇路规划的BH=12001200雨水管渠内；广惠街紫薇路段自东向西排入紫薇路规划的BH=12001200雨水管渠内。本次设计管道管径为DN300DN1200，管渠尺寸为BH=12001200和BH=12001000。 雨水管道位于道路中南、中北13米处。雨水管道及预埋支管均采用级钢筋混凝土承插口排水管道，管道接口为柔性橡胶圈柔性接口，管道基础采用120砂石基础。雨水口连接管采用级钢筋混凝土承插口排水管，150砂石基础，橡胶圈柔性接口。雨水管道及预留管端检查井采用砖砌检查井，检查井采用防盗型球墨铸铁井盖及盖座，检查井内采用塑钢踏步，四周加固。为方便道路两侧街坊雨水接入，每隔一定距离做预埋支管，支管端做检查井，北侧检查井位于道路红线外1米处，南侧检查井位于道路中心线南侧24米处，支管端部设检查井，预埋支管DN600管端选用1000砖砌圆形雨水检查井。雨水口布置在道路沿线两侧，采用偏沟式单箅雨水口（十字路口双箅雨水口）。雨水箅子：采用防盗型球墨铸铁箅子，雨水口连接管管径为DN300，与雨水口连接处埋深1米，以1%的坡度坡向雨水管道。另外，九州路与多条规划道路相交，故在各交叉处预留雨水管道或管渠，以便后期建设道路上的雨水管道接入。预留管道末端位于施工范围线外2米处，其管端封堵并在相应的地面做标记，封堵为单层0.90.9m的砖砌体。2编制依据及原则2.1编制依据（1）中牟绿博文化产业园区九州路道路工程施工图设计 第四分册：雨水工程；（2）城镇给水排水技术规范 （GB 50788-2012）；（3）室外排水设计规范 （GB50014-2006 2011年版）（4）给水排水管道工程施工及验收规范 （GB50268-2008）；（5）砌体结构工程施工质量验收规范 （GB50203-2011）；（6）城市工程管线综合规划规范 （GB 50289-98）；（7）混凝土排水管道基础及接口 （04S516）；（8）给水排水标准图集排水检查井 （02S515）；（9）给水排水标准图集雨水口 （05S518）；（10）检查井盖 （GB/T23858-2009）；（11）井盖及踏步 （97S501）；（12）对九州路现场踏勘，所了解的有关情况和通过调查所掌握的有关信息。2.2编制原则 根据工程实际情况，因地制宜地制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现； 合理布置施工现场，尽量减少工程消耗，降低生产成本； 积极采用、推广新工艺、新技术和新材料，增加产品的科技含量； 采用平行、流水施工方法和网络计划技术组织施工，进行有序、均衡、连续的施工。3主要工程量九州路雨水工程主要工程量如下表所示：表3-1 主要工程量表序号名称规格材料单位数量备注1雨水管渠12001200钢砼米53详见结构图2雨水管渠12001000钢砼米111详见结构图3级钢筋砼承插口排水管DN1200钢砼米60GB/T11836-20094级钢筋砼承插口排水管DN1000钢砼米354GB/T11836-20095级钢筋砼承插口排水管DN800钢砼米24776级钢筋砼承插口排水管DN600钢砼米41577级钢筋砼承插口排水管DN300钢砼米856雨水口连接管8偏沟式单箅雨水口砖砌个13405S518-99偏沟式双箅雨水口砌筑个5205S518-1010盖板渠检查井砖砌座8详见结构图11矩形90四通雨水检查井27002050砖砌座202S515，3612矩形90三通雨水检查井22002200砖砌座102S515，3413矩形90三通雨水检查井16501650砖砌座302S515，3414矩形雨水检查井15001100砖砌座102S515，3215圆形雨水检查井1500砖砌座802S515，1716圆形雨水检查井1250砖砌座7802S515，1517圆形雨水检查井1000砖砌座12802S515，1218封堵及地面标记0.9m0.9m砖砌处184总体施工方案根据总包部总体进度安排，九州路地下管道工程必须在2013年9月30日前完工，雨水工程施工安排4个（2个雨水渠和2个雨水管）工作面同时进行施工，以形成流水作业，保证施工进度。当污水管道回填完成300米时，同侧雨水管道（渠）开始开挖，当给水管道回填完成300米，同侧雨水管道（渠）开始开挖，以避免与污水管道、给水管道的施工干扰，以保证工程质量和工期。 雨水管道首先对雨水管道的开挖边线进行测量，进而进行沟槽开挖施工。沟槽开挖完成后，立即进行沟槽底部清理及垫层基础施工。验槽合格后，进行砂石垫层、管道敷设及检查井砌筑施工。当所施工完成的管线和检查井施工达到一定数量时，且具备验收条件时，立即通知监理工程师组织业主、中牟县质监站等人员进行验收，验收合格后立即进行管道回填，最后进行雨水口砌筑、装井盖井座、雨水篦子等项目的施工。以此类推，进行全路段的雨水管道施工。 雨水管渠雨水管渠沟槽开挖完成后，立即进行沟槽底部清理及垫层混凝土施工。垫层砼强度达到120MPa后，进行底板钢筋绑扎、模板安装和混凝土施工。底板砼强度达到120MPa后进行墙身模板安装和圈梁钢筋施工、砼浇筑，最后进行雨水管渠盖板、检查井安装及接缝处理施工。最后进行雨水口砌筑、装井盖井座、雨水篦子等项目的施工。以此类推，进行全路段的雨水管渠施工。5施工工艺雨水工程施工工艺具体如下： 雨水管道施工工艺测量放线开挖沟槽沟槽基底处理及垫层施工管道敷设检查井砌筑管道回填雨水口砌筑井盖、井座及雨水篦子施工验收图5-1 雨水管道施工工艺框图测量放线 雨水管渠施工工艺开挖沟槽浇筑混凝土垫层安装止水带底板钢筋绑扎底板模板安装浇筑底板混凝土拆除模板墙壁模板安装圈梁钢筋绑扎墙壁砼浇筑拆除模板盖板安装土方回填雨水口砌筑井盖、井座及雨水篦子安装验收图5-2 雨水管渠施工工艺框图 6施工方法6.1雨水管道施工6.1.1测量放样施工前严格按图纸进行放样，根据设计提供的控制点及我处的加密闭合控制点用全站仪测定出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计高程计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底面高程控制桩，严格控制好沟槽底的平面位置及高程，用全站仪测出管道顶中心的平面位置。管道安装时进行跟踪检查测量，复测管底高程是否与图纸对应，管道施工完毕后进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。6.1.2沟槽开挖施工 沟槽开挖前的准备工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施。根据业主提供的现况地下管线图及我处的现场调查，统计出现况地下管线的情况，采取有效措施加以保护。 沟槽底部开挖宽度根据本工程设计可知，槽底开挖宽度根据级钢筋混凝土承插管的管径及壁厚的大小进行确定。对于DN300的承插管（150砂石基础），其沟槽底部开挖宽度为：B=DN300+2（400+壁厚）=0.3+2（0.4+0.03）=1.16m；对于DN600DN1000的承插管（120砂石基础），其沟槽底部开挖宽度为：B=DN600DN1000+2（500+壁厚）=（0.61）+20.5+（0.060.1）= 1.722.2m；对于DN1200的承插管（120砂石基础），其沟槽底部开挖宽度为：B=DN1200+2（600+壁厚）=1.2+2（0.6+0.12）=2.64m。 沟槽开挖坡度由雨水工程施工图设计雨水管道纵断面图可知，沟槽开挖深度均小于5m，故沟槽开挖坡度根据沟槽土质要求及坡顶荷载情况，按下表要求进行选取：表6.1-1 深度在5m内的沟槽临时边坡的最陡坡度表土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：11：1.251：1.5中密的碎石类土1：0.751：11：1.25硬塑的粉土1：0.671：0.751：1中密的碎石类土1：0.51：0.671：0.75硬塑的粉质黏土、黏土1：0.331：0.51：0.67老黄土1：0.11：0.251：0.33软土 1：1.25本工程沟槽开挖边坡初始开挖坡度为1：1，开挖过程中将根据边坡土质情况不断优化、调整。 边坡开挖方法 沟槽开挖采用人工+机械进行开挖，槽底预留200300mm土层由人工开挖至设计高程。开挖过程中严禁超挖，以防止扰动地基。对于有地下障碍物（现状管缆等）的地段，由人工开挖严禁破坏； 当管道埋深大于3米时，采用分层开挖，每层深度不超过2米，层间工作平台宽度不小于0.8m。 沟槽开挖尽量按先深后浅的顺序进行，以利于排水； 挖槽土方处置：按现场暂存、施工范围线外暂存、外弃相结合的原则进行。开挖土方凡适宜回填的土，均要选择妥善位置进行堆放，但不得覆盖测量等标记，均暂存于现场用于沟槽回填。回填土施工前，制定合理的土方调配计划，按照做好土方平衡、少土方外运、现场土方调运的原则进行处置。 开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序施工。如遇槽底土基不符合设计要求时，及时与设计、监理单位联系，共同确定基底处理措施。处理完成后，方可进行下道工序施工。 进行沟槽开挖过程中，沟槽每侧临时堆土不宜过高，施加其他荷载不宜过大，并尽量避开雨天施工，加强施工观测，确保边坡稳定。 槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。 槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。 在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。 沟槽开挖防水措施 进场施工前必须做好现场排水情况的勘察工作，然后做出可实施性的施工排水方案。 沟槽开挖后，施工排水应连续进行，直至沟槽回填为止，不得间断，严防泡槽。 当基坑开挖至地下水位时，立即向监理工程师汇报，并由其组织业主、设计到施工现场进行查看，确定相应的降水方案。根据施工图纸要求，建议采用轻型井点或管井法降水，水位最低降至基坑底部以下0.5m。6.1.3管道基础施工本工程雨水管道基础采用120、150砂石基础。待沟槽验收合格后，立即进行管道基础的施做。依据国家建筑标准设计图集04S516混凝土排水管道基础及接口可知，管道砂石基础由C1、C2两部分组成。C1部分在管道安装前铺设，C2部分在管道安装后回填。基础材料为天然级配砂石，其最大粒径不大于25mm，砂为中、粗砂。在进行管基C1部位砂石铺设时，首先依据检查井位置确定每一节管道的承口位置，在此沿横槽横向挖一条宽300mm、深150mm的凹槽，然后铺设砂石，以保证管道承口部位管外皮下有等同厚度的砂石基础。铺设砂石采用人工铺设并注意虚铺厚度，铺设完一井段后，立即测试其含水量，在符合标准要求时，采用手推小型压路机进行捣固密实。两井之间管道接口安装完毕后，进行设计C2层砂石基础的回填。先回填管道下三角区粗砂，然后按C2厚度将砂石回填到位，回填时采用人工木夯夯实。当沟槽地基土质不良，达不到设计要求而需要进行处理时，应按监理工程师同意的施工方案进行地基处理。管沟基础除了未扰动的原土层外，其余均要做压实度检测，确保沟底必须是平整的实土层。若是虚土层，必须进行夯实平整处理，局部超挖部分用砂石回填夯实。砂石基础120、150基底填筑厚度按照给水排水标准图集04S516的要关设计要求进行施工。人工填筑整平后，采用夯机夯实处理，以满足基础强度要求（压实度95%）。因本工程未提供地质资料，故管沟开挖时，如遇到特殊地质，应立即通知业主、监理及设计到施工现场进行地质确认，并根据设计提出的处理方案进行施工。6.1.4管道敷设 管节的预制、运输及现场堆放雨水管道采用级钢筋混凝土承插口排水管道，管道接口为橡胶圈柔性接口，均由业主及监理考察合格的混凝土预制管厂购买。管道在预制时，我部将派遣施工技术人员会同监理工程师不定期到厂方检查，管道采用汽车运输。运至施工现场的管道视现场情况就近沿途单排堆放。堆放时，严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得妨碍施工机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，做好缺陷记录并退回原厂。管节堆放必须在起重机或挖掘机等起重设备的工作幅度范围内。两节管间要有一定的间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝不得从管心串过吊装。吊绳宜采用专用布质5T吊带（有出厂合格证），以便安全吊装和卸扣。根据现场施工条件、管节重量大小选择起重设备。采用汽车吊或挖掘机下管，下管应轻落，防止造成管材损坏和混凝土基础断裂。下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固，下管时要有专人指挥。 管道敷设管道敷设在沟槽和管基验收合格后开始进行施工。为防止将不合格的管材下入沟槽，下管前对管材进行检验和修补，检查管体的承口和插口工作面的平整度。全格后，在沟槽上排管，核对无误后方可下管。使用吊车或液压反铲下管并派专人进行指挥，注意管道承口朝向上游，进入井室的承口需割除。安管采用拉边线和高程桩线控制管道中心与高程。在槽底给定的中心桩一侧钉边线铁钎，上挂边线，边线高度应与管中心高度一致。边线距管中的距离等于管外径的1/2加上20mm。在槽帮两侧适当的位置打入高程桩，间距10m一对，并设高程钉。连接两帮高程钉，在连线上挂纵向高程线，用肉眼串线看有无折点，线必须拉紧查看，如有折点，及时更正。最后根据给定的高程确定管数，在高程尺杆上量好尺寸，刻写上标记，经核对无误后，开始进行管道敷设。安管时，用尺量取管外皮距边线的距离，并将高程线绷紧，把高程尺杆下端放至管内底上并立直，当尺杆上标记与高程线距离不超过5mm时即满足要求。承插管安装采用橡胶圈密封的柔性接口。在铺设前，将承口内部及插口外部洗刷干净，管子安装采用经纬仪或者全站仪控制管道的安装轴线，用水准仪控制管道的安装标高，使管中心线和管内底高程均符合图纸要求。管道敷设遵循从低处向高处的原则，稳管时管轴线和坡度用仪器检测，管底与管基紧密接触，管道安装和铺设中断时，应用塞子将敞口封闭。安装时，将管子稍吊离槽底，使插口胶圈准确地对入承口内，利用边线调整管身位置，使中线符合设计要求。需认真检查胶圈与承口是否均匀紧密，不均匀时进行调整。安装接口采用吊链做为顶拉设备。接口时，顶拉速度应缓慢，并设专人检查胶圈就位状况。发现就位不均，需停止顶拉，调整胶圈位置均匀后再继续顶拉。胶圈到达承、插口工作面预定的位置后，停止顶拉，并用机具将接口锁定。（在已安装稳定的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝强和吊链连好对正，两侧同步拉吊链，将已套好胶圈的插口经撞口拉入承口中，并注意随时校正胶圈位置和状况。为防止前几节管子移动，可用钢丝绳和吊链锁在后面的管子上。）6.1.5检查井施工首先由测量人员放出检查井中心，然后由施工员根据不同井型指导作业人员砌筑检查井。砌筑时，要按照井的形状进行摆砖撂缝，横、竖缝宽保持在810mm。圆形检查井砌筑要层层检查椭圆度；矩形井砌筑必须层层挂线、格方，四角设置皮数杆。砂浆采用滚筒式小型搅拌机现场搅拌，现场拌制应拌合均匀、随用随拌，采用铲车和手推车配合运输砂浆。所拌制的水泥砂浆要符合标号要求，砂浆饱满，不得有空缝。清水墙随砌随勾缝，混水墙要随砌随将挤出的砂浆刮平，抹灰面要光滑，不得有空鼓。检查井砌筑前，先将砌块充分湿润，砌筑砂浆配合比必须符合设计要求。检查井砌筑应在井基础混凝土强度达到70%且管子已稳定、管接口已处理完成后方可砌筑。排水检查井内的流槽在井壁砌筑过程中同时修建，用砖砌筑并抹水泥砂浆，防止积水及阻塞。排水检查井的流槽采用混凝土或水泥砂浆抹光，流槽下部断面应为半圆形，其直径与引入管直径相等。排出管与引入管直径不等时，流槽按渐变直径处理。检查井砌筑时，铺浆应饱满，灰浆与砖块四周粘结紧密、不得漏浆。上下砌块应错缝砌筑。砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。内外井壁均采用1：2防水水泥砂浆抹面，抹面厚度2cm。预留支管应随砌随安，管口应伸入井口内，管子与井壁的连接处必须严密，不得漏水。预留管的管径、方向和标高应符合设计要求，支管采用白灰砂浆砌砖封口并抹平。圆形检查井与混凝土管连接时，选用半节管接入井内，接入处检查井墙体的缺口浇筑混凝土封严，管节出墙的300mm范围内用混凝土包封，剩余部分做180混凝土基础。井室内的踏步应随砌随安，设置在非机动车道或者人行道一侧，其尺寸应符合设计规定。在砌筑砂浆未达到规定强度前不得踩踏踏步。检查井砌筑安装至规定高程后，应及时浇筑或安装井圈，盖好井盖。安装时砖墙顶面应用水冲刷干净，并铺砂浆。按设计高程找平，井口安装就位后，井口四周用1：2水泥砂浆嵌牢，井口四周围成45三角。安装井口时，核正标高后，井口周围用C30细石混凝土圬牢。6.1.6沟槽回填雨水管道经监理验收后方可进行回填。其中设计支撑角120或150范围内采用中粗砂回填；管底基础面至管顶以上0.5米范围内的沟槽回填材料采用符合要求的原土或中、粗砂、碎石屑，最大粒径小于40mm的砂砾分层回填压实后每层厚度200mm；管顶500mm路面采用原土分层回填。沟槽回填设计及要求具体如下图所示：图6.1-2 沟槽回填示意图沟槽回填应注意的事项： 管道回填应严格按照设计要求的材料进行； 沟槽回填前应把沟槽中的积水抽干，回填土中不得含有淤泥、腐殖土、杂草等杂物； 沟槽两侧需同时回填，且两侧高差不得超过30cm，以防管道位移。井室等附属构筑物回填土应四周同时进行； 沟槽回填应分层铺土进行夯实，铺土厚度为20cm，用气夯夯实； 沟槽回填顺序应按沟槽排水方向由高向低分层进行； 回填土时要及时检测调整含水量，使之达到或接近最佳含水量； 与本管线交叉的其它管线，回填土时要做妥善处理。 沟槽回填土压实度要求： 沟槽基础150120范围内95%； 管底管顶95%； 管顶管顶以上0.5米，两侧95%，中间8589%； 管顶以上0.5m地面，压实度按地面或路面要求90%。 其他另外，本工程雨水管道结构顶面至路床的覆土厚度不大于50cm时，应对管道结构进行加固。加固措施如下：先用中粗砂将管底腋角部位填充密实后，再用中粗砂分层回填至管外皮以上5cm，其上采取现浇15cm厚C25钢筋混凝土保护层，混凝土中间布8钢筋网。 DN300雨水管管顶砼带宽120cm，钢筋网间距为13cm； DN600雨水管管顶砼带宽120cm，钢筋网间距为12cm； DN800雨水管管顶砼带宽150cm，钢筋网间距为12cm； DN1000雨水管管顶砼带宽180cm，钢筋网间距为10cm； DN1200雨水管管顶砼带宽220cm，钢筋网间距为8cm；钢筋砼加固层进入路面结构层时，加固层两侧上边缘各加铺一道玻纤格栅，宽度1米。6.1.7 雨水口施工雨水口采用砖砌偏沟式单箅雨水口，雨水口连接管采用级钢筋混凝土承插口排水管，管径DN300，与雨水口连接处埋深1米，以1%的坡度坡向雨水管道。 测量放线按设计图纸要求放出雨水口轴线，定好井位桩及雨水口高程。 开槽开槽尺寸根据雨水口连接管的管径及埋深进行确定。开槽时，先画出开挖边线，然后采用人工+小型液压反铲进行开挖，直至雨水口槽底标高。开槽后的槽底必须清平，用小型夯机夯实，并不得超挖。如若超挖，不得用素土回填，可用二灰碎石混合料或C15混凝土回填。 基础基础为10cm厚C15混凝土，混凝土浇筑时应振捣密实，并保证外轮廓线尺寸要求，基础尺寸为2.030.960.1m，基础混凝土养护到一定强度后方可砌筑井体，井体砌筑完成后，在井底浇筑一层35cm厚C15细石混凝土，使井底在管口位置形成一个凹槽，使雨水方便汇集、排出。 井墙砌筑在基础底板上铺设砂浆，以进行井墙砌筑。砌筑时注意井墙四角应在同一水平面上。砌砖应做到井壁平直，边角整齐，符合图纸尺寸要求，上下错缝内外搭接。砌砖砂浆要饱满，砌墙用砖必须洒水浸湿。井身墙体砌筑到一定高度时，随砌随采用1：2水泥砂浆对墙内、外侧抹面。 回填填槽根据墙身砌筑高度逐步进行，并根据监理工程师指定材料（混凝土等）进行回填作业，要确保回填密实，以防止路面产生局部沉陷。井墙顶口以下40cm范围用5%水泥土加固，宽度为80cm。 井圈施工雨水口砌筑完成后，清除井内杂物。在井墙上铺设2cm厚1：3水泥砂浆安装铸铁井圈。井圈表面高程应比该处道路面低3cm，并与附近路面接顺。 防护措施对已砌筑好的雨水口在未加装雨水箅子前，井口要覆盖木板，在木板上压沙袋，并在雨水口四周围上警戒线，以未警戒，保障行人安全。6.1.8检查井井盖及雨水箅子安装 雨水箅子安装 按照设计图集的雨水口尺寸进行水箅的砌筑，选用750450mm球墨铸铁雨水口箅子。 根据雨水箅子的厚度及顶面要比设计雨水口周边路面低3cm的原则，确定雨水口砌砖顶面高程。 雨水口砌筑完成后，先铺筑第一层沥青混凝土，再安装雨水箅子。铺筑沥青混凝土时，用木板覆盖雨水口，待铺筑的沥青混凝土冷却后，拆除木板，对雨水口周围沥青混凝土切边，留出雨水箅子及其加固混凝土的尺寸，并清除雨水口内一切杂物。 箅子安装后，雨水箅子底座周围用C20混凝土固定，浇筑砼要填充满第一层沥青摊铺时预留范围，浇筑砼顶面要低于箅子顶面23cm，待铺筑第二层沥青砼面层时补平。保护圈砼要进行洒水养护。 沥青路面摊铺时，在雨水口顺道路方向前后各100cm范围，横向50cm范围内与雨水箅子顺接。路面施工时不得有施工机械直接碾压箅子，箅子周围用人工摊铺，小型机具压实。 为保持水箅外表美观，字迹花纹清晰，路面浇筑沥青时要将水箅表面保护好，以免沾污。 雨水口保护圈浇筑砼或沥青铺设后，应及时将箅子打开清扫，避免砂浆或沥青将水箅与井座浇成一体，以免影响日后开启。 检查井盖安装 按照设计图集的检查井尺寸进行检查井的砌筑施工。 根据井盖的厚度确定检查井砌砖顶面高程。 支管端部的检查井井盖安装前要求其附近绿化带内有一定厚度的填土，以不影响井盖安装和C30井圈混凝土浇筑为宜。机动车道内的井盖需铺完第一层沥青混凝土后再安装。铺筑第一层沥青混凝土时用木板覆盖井筒，待铺筑的沥青混凝土冷却后，拆除木板，对井筒周围沥青混凝土切边，留出井盖及其加固混凝土的尺寸，并清除检查井内一切杂物。 检查井砌砖顶面高程无问题后，对砖砌体顶面洒水湿润，用1：3水泥砂浆在需要安装井圈的位置坐2cm厚水泥砂浆，然后安放井圈，井圈内边要与砌砖内壁用砂浆抹平。安装一定要保持基底平整，井圈底座整体着地，稳固无松动。 对于支管端的井盖，待井圈坐浆后，井口的砖砌体以上用C30混凝土浇筑至与井盖顶面平齐。对于在机动车道内的检查井盖，顶面与周围道路顶面平齐。井盖安装后，将井筒及井盖周围用C20砼浇筑30cm宽、30cm厚的混凝土保护圈，砼保护圈顶面要低于井盖顶面23cm，待铺筑第二层沥青混凝土面层时补平。保护圈混凝土要进行洒水养护。 沥青路面摊铺时，不得有施工机械直接碾压井盖，井盖周围人工摊铺，小型机具压实。 为保持井盖外表美观，字迹花纹清晰，在沥青路面施工时，用薄铁皮覆盖在井盖上或用废机油等刷涂表面，以防沥青油直接喷在井盖上。 井盖保护圈浇筑混凝土或沥青铺设后，应及时将井盖打开清扫，避免砂浆或沥青将井盖与井座浇成一体，以免影响日后开启。6.2雨水管渠施工本工程雨水管渠采用混凝土结构，规格型号为12001200mm，分别由垫层、底板、砼墙身、圈梁、盖板等结构组成。其中，垫层为C20素混凝土，厚度为10cm；底板为C30钢筋混凝土底板，厚度为25cm；墙身为C30素混凝土加圈梁结构，厚度为37cm； 圈梁断面尺寸为370200mm；盖板为C30钢筋混凝土结构，断面尺寸为 1700980mm。 6.2.1施工准备 施工用水雨水管渠施工用水由管渠就近的村民地里水井内抽取。采用洒水车直接供应。 施工用电本工程施工用电项目主要为混凝土振捣用电，由现场设置的5台15KW柴油发电机供应。 混凝土供应雨水管渠施工所需混凝土拟采用商品混凝土（中牟鑫基商砼有限公司提供）。 钢筋加工钢筋由业主、监理考察合格的厂家购买。钢筋在本标段的钢筋加工厂内加工。钢筋加工厂布置在文通路K1+780西侧。钢筋加工厂采用轻型钢架雨棚结构，占地面积300m2。 模板采用普通木模板。6.2.2混凝土垫层施工 模板支设基础垫层边模采用方木支设，模板背后打钢筋背撑顶紧，背撑间距0.5m。 混凝土浇筑垫层混凝土采用商品混凝土+简易溜槽入仓，平板振捣器振捣密实，根据标高控制线进行表面刮杠找平，木抹子搓压拍实。待垫层混凝土强度达到1.2Mpa后方可进行下道工序施工。6.2.3钢筋绑扎 垫层混凝土经监理工程师验收完毕并达到规范规定的强度后方可进行钢筋绑扎施工。 钢筋在绑扎前应检查钢筋的加工尺寸是否符合设计要求和规范规定的锚固长度。不合格者严禁于工程中使用。钢筋下至沟槽前，应在垫层上按设计要求间距弹出墨线，钢筋按墨线位置进行摆放，以保证钢筋间距的准确性。 钢筋绑扎应符合下列具体要求： 钢筋交叉点应绑扎牢固，不得有漏绑现象。 底板和墙身的钢筋网除靠近外围两行钢筋的相交点全部扎牢外，中间部分交叉点可间隔交错扎牢，但必须保证受力钢筋不产生位置偏移，双向受力的钢筋必须全部扎牢。 圈梁的箍筋应与受力钢筋垂直设置，箍筋弯钩叠合处应沿受力钢筋方向错开设置。 钢筋绑扎接头应符合下列要求： 搭接长度的末端距钢筋弯折处不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。 受拉区域内，HPB300级钢筋绑扎接头的末端应作弯钩，HRB400级钢筋可不作弯钩。 钢筋搭接接头应相互错开，同一截面处钢筋接头数量应不大于总数量的25% 。 钢筋搭接长度HPB300级为33d，HRB400级为41d。 各受力钢筋之间绑扎接头位置应相互错开。 安装钢筋时，配置的钢筋级别、直径、根数和间距均应符合设计要求。绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊现象。6.2.4模板支设 施工中严格按照技术交底的内容进行模板支设作业。模板拼缝必须严密。模板安装必须牢固垂直，模板平整度、垂直度及结构尺寸必须满足设计及规范要求。 混凝土施工缝处的模板与结构间用厚1cm、宽3cm的海绵条纵向全断面粘贴密实。模板必须及时涂刷脱模剂，涂刷应均匀、完全，不得遗漏。 要确保模板支撑的牢固性。当支撑后背在土体上时应加设木垫块，严禁直接撑在土层中或用砖作垫。斜向支撑必须在撑与垫间加设木楔并卡实，不得松动。里模及支撑必须加设剪力撑，以防模板歪斜而导致混凝土浇筑时跑模。沟槽内的剪力撑每5m设置一道，底板混凝土浇筑时应设置地锚，地锚设于沟槽中间部位，每1m一道，采用18栽入底板结构15cm左右，雨水渠壁模板利用14螺丝拉杆（间距不大于500mm）安装。模板及支撑安装完毕并经监理工程师验收合格后方可进行混凝土浇筑作业。6.2.5混凝土浇筑雨水管渠施工所需混凝土为商品混凝土，对商品混凝土的质量必须严格把关，按批量进行抽检。采用人工搭设简易溜槽入仓浇筑。管渠底板混凝土采用平板振捣器结合插入式振捣器进行振捣，侧墙混凝土采用插入式振捣器振捣。混凝土浇筑过程中，若因故间歇浇筑混凝土并超过混凝土初凝时间时，按工作缝处理，进行表面凿毛、高压水冲洗处理。混凝土浇筑过程中，尽量减少管渠的冷缝数量。混凝土浇筑前应与商品混凝土供应单位订好供货计划，确保浇筑时混凝土可连续供应。采用插入式振捣器振捣混凝土时，振动棒要做到快插慢拔，振动时间为2030S，均匀插点，不得漏振；采用平板振动器振捣时，下一排行走路线必须与第一排振捣面重叠1/4。雨水管渠伸缩缝间距为10m，伸缩缝采用聚乙烯硬质泡沫板制作，并在伸缩缝处设置300X7型橡胶止水带，伸缩缝采用30x50聚硫密封膏封堵。6.2.6拆模及养护因雨水管渠垫层及底板较长，浇筑时采用模板分段浇筑，底板与管渠侧墙每10m设置一道伸缩缝。混凝土基础浇筑完毕后12h内不得浸水，并进行洒水养护。混凝土强度达到2.5Mpa时方可拆模。6.2.7盖板预制、吊装盖板在预制场内预制，达到设计强度的70%后方可脱模，强度达到90后方可堆放和运输。采用平板车运输，注意在盖板端部设立两点搁支，不得使上、下面倒置。盖板采用人工配合汽车吊吊装。盖板安装前，将雨水管渠内和墙顶的杂物清扫干净，洒水湿润抹找平砂浆并放好安装位置线，再铺砌砂浆安装盖板。盖板吊装后，相邻板错台小于10mm，盖板端部压墙长度允许偏差为10mm。板缝采用C40细石砼填抹密实。6.2.8雨水渠回填雨水渠设计回填如下图：7质量保证措施 坚持施工技术交底制度，通过施工技术交底落实质量目标、质量标准、质量保证措施和各级技术责任制度。 严格工序交接制度，未办理工序交接手续及经检查上道工序不合格的，严禁下道工序施工。坚持自检、互检、专检相结合，确保工序质量。 雨水管道安装工艺应严格遵守相关标准规定执行。 及时、准确地采集相关数据，自检、互检、专检质量记录应妥善保存，确保交工文件中数据的准确性和完整性。 管道安装要求整齐，做到横平竖直，目测无歪斜、弯曲现象。雨水工程质量控制点及内容具体如下：表7-1 雨水工程质量控制点汇总表序号质量控制点控制内容备注1施工图纸会审、技术交底图纸及其它设计文件是否齐全，水准点、坐标及尺寸的正确性，设计是否漏项等2施工方案/技术措施审查施工标准规范、施工工艺、工序、施工质量措
