金丝利药业-冬季施工方案.doc

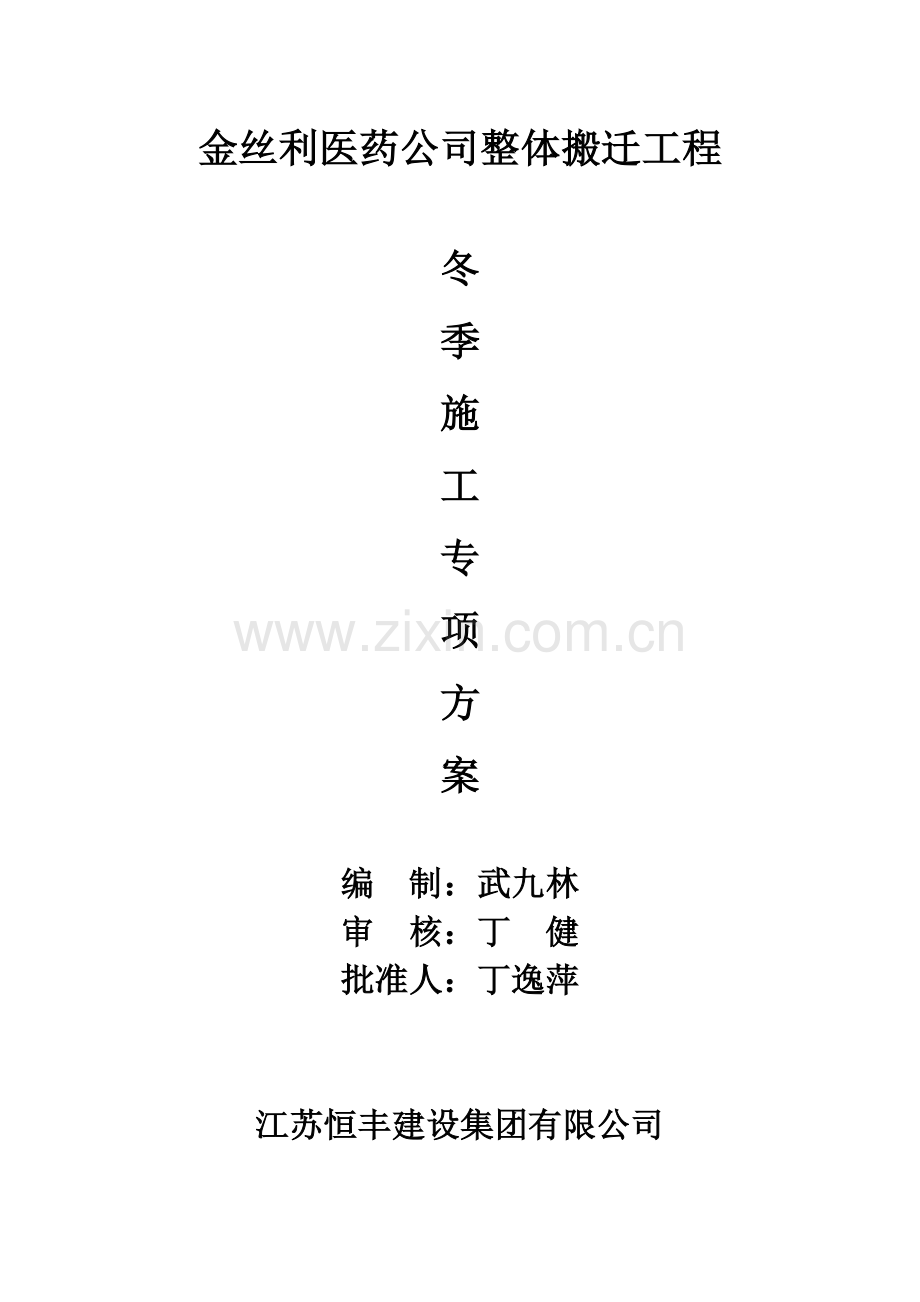

金丝利医药公司整体搬迁工程

冬
季
施
工
专
项
方
案

编 制：武九林
审 核：丁 健
批准人：丁逸萍

江苏恒丰建设集团有限公司

一．施工工程概况介绍
冬季施工阶段，施工主要工程有：建筑物（各分项工程有：钢筋工程、混凝土工程、砌体工程、防水工程、抹灰装饰工程）。为了保证总体施工进度，大部分工程要赶到冬季施工。
根据地区大气温度-10℃左右，冬季大气负温常在-3至-5℃，持续时间相对较长。为确保工程进度、冬季施工的工程质量和施工安全，要求各级领导和有关职能部门都要对此引起足够重视，随时检查和监督；参加施工的各施工班组也要根据本工种特点，认真按照冬季施工技术措施来施工。
二．施工依据
1．《建筑工程冬期施工规程》（JGJ 104-97）
2．《混凝土结构工程施工及验收规范》（GB 50204-2002）
3．《混凝土质量控制标准》 GB50164-92
4．《混凝土外加剂应用技术规程》GBJ119-88
5．《建筑工程施工质量验收统一标准》GB50300-2001
6．现行的相关技术规范及设计图纸

三．冬季施工前的准备工作
1．冬季施工开始和结束的日期应以气温条件为准，即当室外昼夜平均气温低于+5℃，且最低气温低于0℃时，即转入冬季施工，当次年初春连续七昼夜不出现负温时， 方可转入常温施工。各施工队要提前做好寒流到来前的防冻工作。根据以往的经验，寒流到来时气温变化突然并伴有大风、雨雪天气，温度大幅度下降，对施工尤为不利。各施工队要密切注意冬施前和冬施结束时的天气预报以及现场实测大气温度纪录，现场需要开始安排专人进行大气测温，并做好记录，质量检查员现场进行监督检查，切实做好提前进入冬施的工作准备。
2．对商品混凝土搅拌站提出技术要求，必须提前做好采暖与保温工作，以保证冬施期间砼施工的正常进行。搅拌站试验室开混凝土配合比等有关工作也应执行冬施的有关规定。混凝土掺加外加剂时应指定专人负责，不得由他人随意配制。
3．工地办公室取暖采用电暖气、空调，严禁用电炉子及碘钨灯等明火取暖，应本着节能、节约材料的原则做好采暖工作。室外水线必须提前做好保温并随时对管线保温情况进行检查，没做保温或保温破损处要及时修补，防止管线冻坏。
4．工程冬季施工基槽、管沟土方开挖、混凝土施工，为节约能源，降低成本，采用蓄热法保温和养护。开挖后的土方、管沟采用棉毡和草袋保温覆盖。
5．做好技术准备工作，进入冬季施工前，要由工地技术人员向有关班组作一次冬施工作的技术交底，在重要部位施工时要针对工程的特殊情况做好冬施措施和安全施工交底。
6．对参加施工的所有管理人员和施工作业人员进行培训，使之了解冬施的重要性及应注意的事项。现场施工前对作业人员做技术安全交底。
四．冬施主要材料准备
冬施主要材料应根据图纸及设计变更的工程量确定。其中，混凝土外加剂（早强剂、防冻剂等）的用量要根据图纸工程量及试验室提供的配合比来确定，塑料布、棉毡、草袋等保温材料可根据设计图纸等相关工程量提前进行准备。
各种施工机械在进入冬季施工前，要备好冬季所用的防冻液和冬季用油。
五．主要施工技术措施
（一）钢筋工程冬季施工
1）、钢筋在加工、运输、绑扎过程中，要注意防止撞击、刻痕等缺陷。
2）、冰雪天要采取护盖措施，防止钢筋表面结冰瘤。在混凝土浇筑前，应清除钢筋上的积雪、冰屑，必要时用热空气加热，绑扎完毕后尽快进入下一道工序。
3）、在负温下承受静荷载的混凝土构件中，主要受力钢筋的选用原则：当温度较底时可选用Ⅰ、Ⅱ级热轧钢筋，不宜采用冷拔低碳钢丝、冷扎带肋钢筋。
4）、钢筋冬季焊接工艺要求：
闪光对焊时，宜采用预热闪光焊或闪光-预热闪光焊；增加调伸长度，采用较底变压器级数，增加预热次数和间歇时间。电弧焊时，增大焊接电流，减低焊接速度，电弧帮条焊或搭接焊时，第一层焊缝应从中间引弧，向两端施焊；以后各层控温施焊，层间温度控制在150—350℃之间。多层施焊时，采取回火焊道施焊。
雪天现场不宜焊接作业，必须施焊时，应采取有效遮蔽措施。焊后未冷却接头不得碰到冰雪。
（二）混凝土工程冬期施工
1．混凝土冬期施工时，混凝土采用蓄热并掺外加剂、上部覆盖的方法养护，同时搭设挡风墙围护，覆盖采用铺一层聚氯乙烯薄膜保湿，然后覆盖棉毡和草袋保温。
2．在冬期施工开始之前，在基坑或基槽东北侧（主风向）采用搭设挡风墙，可采用钢管脚手架和篷布搭设，搭设挡风墙时要注意，基坑、基槽与挡风墙之间要留有足够的空间，同时要注意围护严密、不透风，并绑扎牢固。
3．材料（混凝土采用商品混凝土，所使用材料的储存、搅拌、运输由搅拌站及入模前的混凝土保温由搅拌站控制）
1）、水泥使用前要运入暖棚内存放。
2）、混凝土组成材料加热温度要根据需要混凝土拌合物的最终温度按计算确定，混凝土的温度要控制在35℃以内，冬季施工期间用砂中不得含有直径大于1cm的冻块，不得使用冻灰膏、冻灰浆。
3）、组成材料要优先考虑加热水，（加热方法由商品混凝土站统一考虑）当水加热达不到要求温度时，考虑对砂石加热，当石子干燥无冻块时，可只加热砂子。拌合水加热≤80℃，骨料加热≤60℃。冬施期间对原材料加热温度应予以控制，如下表
水泥品种及标号 水温控制 砂石温控制
32.5普通水泥 小于70℃ 小于50℃
42.5普通水泥 小于60℃ 小于40℃
32.5矿渣水泥 小于80℃ 小于60℃
其它高标号水泥 小于60℃ 小于40℃
4）、采用蓄热法和综合蓄热法施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥拌制混凝土，水灰比应控制在0.6以下。混凝土浇筑时间应尽量选在上午9：00以后，下午16：00以前气温较高的时间，浇筑完毕要及时覆盖保温，。
5）、在混凝土冬季施工中，应在混凝土拌制过程中，掺入一定量的化学外加剂，如调节混凝土凝结、硬化性能的早强剂；改善混凝土抗冻的防冻剂等。
6）、根据规范要求化工生产装置的砼不得使用氯盐或含氯盐的复合早强剂和防冻剂。该工程建议采用无氯防冻剂，防冻剂种类很多，防冻剂不同，其性能指标也不同，根据产品不同（按照产品合格证及使用说明书），并根据大气负温度不同，选择不同的掺量，因此要求商品混凝土搅拌站提前做试配。在进入冬季施工前，搅拌站对所选用的外加剂要进行钢筋锈蚀试验、7d抗压强度试验和碱含量试验，以及7天、28天强度比试验，并按照相关规范要求做见证试验。
4．混凝土搅拌、运输、浇筑、养护要求
1）、搅拌时要先投入砂石和水拌合，然后再投入水泥拌合，不得将水泥与热水直接搅拌，以免产生假凝。搅拌时间比常温季节延长50％，严禁将带有冻团和冰雪的砂石装入搅拌机内。商品混凝土搅拌站对混凝土搅拌运输冬施要求按照规范规定来控制。
2）、严寒季节浇筑混凝土要对运输机具进行适当的护盖保温，尽量缩短运输距离和装卸次数，浇筑时要快浇快盖，工作面尽量缩小，以减少热损失。随时对混凝土入模温度采用温度计测温。
3）、混凝土浇筑后要随时测量入模温度，并及时做好保湿保温覆盖，先覆盖一层塑料布来保湿，然后再覆盖一层棉毡或草袋来保温，各层要相互搭盖严密，敷设后要注意防潮和防止透风。
4）、混凝土受冻临界强度，采用硅酸盐或普通硅酸盐水泥配制的混凝土为设计强度的30%，采用矿渣水泥配制的混凝土为设计强度的40%，而且不得低于5Mpa，为此混凝土在受冻前至少要在正温下养护5昼夜以上。
（三）砖石砌体、抹灰冬季施工
1）、砖石砌体采用加防冻剂的办法施工，防冻剂掺量参照有关技术规定及产品使用说明书。
2）、砂浆的配置与搅拌：砂浆的配置必须按配比通知单进行，并保证固体物质能充分溶解，砂浆的搅拌时间应比常温季节延长0.5～1倍,以2.5～3min为以宜。
3）、冬期搅拌的热砂浆应采取措施，尽可能减少在搅拌、运输、储存过程中的热量损失。
4）、砂浆应随拌随用，不要存结过多以免冻结。严禁使用已冻的砂浆。不宜在砌筑时随意向砂浆内加热水。
5）、砖砌体砌筑应采用“三一砌砖”方法，灰缝饱满度在80%以上，水平灰缝厚度9—10mm。当日施工完后，必须将砖面灰渣清理干净后表面覆盖保温材料。
（四）防水工程
（1）屋面的防水层严禁在雪天和五级风及其以上时施工。施工环境气温宜符合下表的要求。
项目施工环境气温
高聚物改性沥青防水卷材冷粘法不低于5℃；热熔法不低于-10℃合成高分子防水卷材冷粘法不低于5℃；热风焊接法不低于-10℃高聚物改性沥青防水涂料
溶剂型不低于-5℃；水溶剂不低于5℃合成高分子防水涂料溶剂型不低于-5℃；水溶剂不低于5℃
（2）热熔法铺贴卷材应符合下列规定：
1）涂刷基层处理剂宜使用快挥发的溶剂配置，涂刷后应干燥10h及以上，干燥后应及时铺贴。
2）热熔铺贴防水层应采用满粘法
3）施工安全应符合下列规定：易燃性材料及辅助材料库和现场严禁烟火并配备适当灭火器材。溶剂型基层处理剂未充分挥发前不得使用喷灯（或热熔喷枪）操作；操作时必须保持火焰与卷材的喷距，严防火灾发生
（3）冷粘法铺贴卷材的胶粘剂应采用密封桶包装，贮存在通风的室内，严禁接近火源和热源。
（4）涂膜屋面防水施工的涂料贮运环境温度不宜低于0℃，并应避免碰撞。保管环境应干燥、通风并远离火源。
（5）涂膜防水施工的环境气温不宜低于－5℃，在雨、雪天、五级风及以上时不得施工。
（6）隔气层可采用气密性好的单层卷材或防水涂料。施工温度不应低于-5℃。
（五）装饰工程
室内外装饰装修工程施工的环境条件应满足施工艺的要求。施工环境温度不应低于5℃。当必须在低于5℃气温条件下施工时，应采取保证工程质量的有效措施。
楼、地面工程
1、建筑地面工程施工时，环境温度的控制应符合下列规定：
（1）采用掺有水泥、石灰的拌和料铺设时，不应低于5℃。
（2）采用砂、石材料铺设时，不应低于0℃。
2、质量保证：地面垫层施工完成后，要用棉毡等材料进行覆盖，做好保温措施，在确保砼在初凝前的温度不低于5℃。
六、冬施期间的安全生产措施
1．严格认真执行项目管理部和总公司冬季施工安全生产有关规定。
进入冬施各单位要对所有参与现场施工的人员定期进行安全教育，提高安全防护意识。对施工人员的住所、饮食、及现场环境卫生定期检查，避免住所随便使用电器设备并防止电缆漏电，发生人员伤害事故，创造良好的工作和生活环境，以保证健康的身体。
2．道路、脚手架、梯子、平台等要有防滑措施（设防滑条）。
3．冬季吊装作业前要仔细检查清扫吊件上的积雪、积冰，防止吊装索具打滑，路面积雪及时清除。
4．工具房的采暖设施、管线、阀门等要提前进行检查，不得有跑、冒、滴、漏现象，保温应完好无损。
5．施工机械、车辆应更换冬季润滑油和防冻液。
6．现场火源要加强管理，消防设施和灭火工具要有专人负责管理，保持完整可靠。
7．登高作业首先要检查潮湿结霜情况，雪后要及时清扫马道、脚手架跳板上及地面积雪，作业人员必须穿防滑鞋、戴安全帽，防止滑倒和摔伤。
8．机动车、自行车、行人应注意防滑。
9．电源开关、控制箱等设施要加锁，并设专人负责管理，防止漏电触电。
10、五级风以上时停止高空作业及焊接作业。
11．其他HSE措施按照基础工程施工方案的HSE措施及有关安全生产规定执行。
12．冬施期间，每天安排专人检查施工用设备、机具是否完好，否则要进行检修合格后再使用。根据现场的用电量，实测是否超过负荷，否则要进行必要的调整，满足要求后再使用。
13．建（构）筑物周围搭设的维护防止土壤冻涨冻裂，导致坍塌伤人，安全监督人员和现场管理人员要随时检查，及早发现问题解决问题，为了防止冻土边坡塌方，适当加大边坡放坡系数，对深基坑采取边坡支护，避免事故发生。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
）查看更多与本文《高中生开学自我介绍》相关的文章。

精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】
