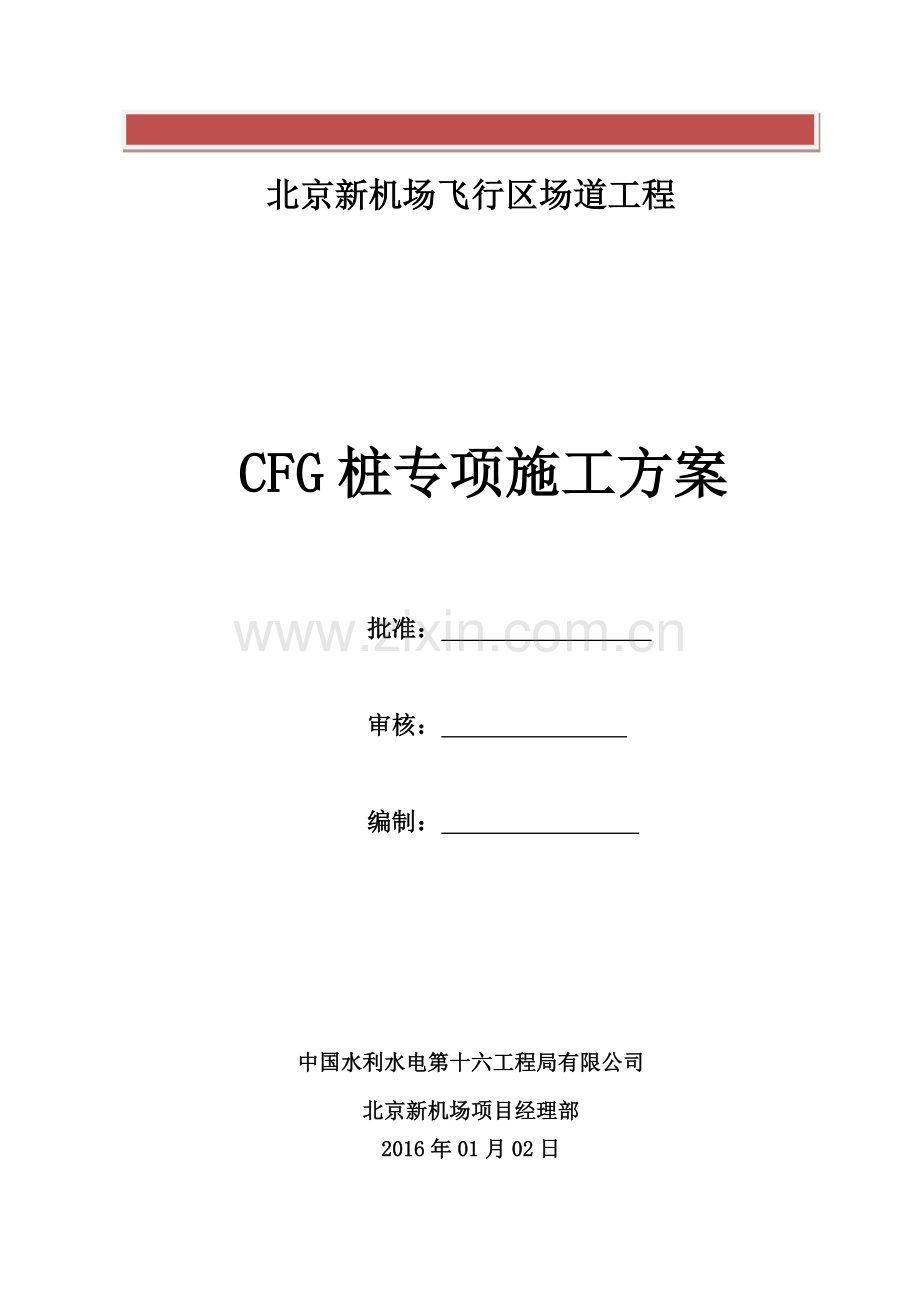

北京新机场飞行区场道工程

CFG桩专项施工方案

批准：

审核：

编制：

中国水利水电第十六工程局有限公司
北京新机场项目经理部
2016年01月02日
目 录
一、工程概况 1
二、进度计划安排 1
三、施工方案 1
四、主要施工机械 3
五、劳动力组织计划 3
六、施工质量保证措施 3
七、安全、环境保证措施 4

中国水利水电第十六工程局有限公司 CFG桩专项施工方案
一、工程概况
本标段的CFG桩处理区位置在1 号下穿通道全长940m（AK0+000~AK0+940）。其中需CFG桩处理的部分为(AK0+200~AK0+740)长度为540m。
本项目基坑的深度为2.0~10.3m。
本项目现状地面开阔，周边无需要特殊保护的市政管线及建筑物。
CFG桩单根长为15m、桩径420mm，桩身混凝土强度等级为C25，混凝土坍落度为18~22cm，采用非均匀布桩。在地基底板基础换填垫层与CFG桩顶之间铺300mm厚的褥垫层，垫层材料为粒径5-16mm的碎石。
主要工程数量：桩总根数3773根，通道总长度为940m，需CFG桩处理的长度为540m，级配碎石垫层2700m3。
二、进度计划安排
在本标段CFG桩处理共桩根数3773根，通道总长为940m，CFG桩处理的总长为56595m，按打桩机每天平均完成330m计，计划工期86天，计划投入4台，可满足施工要求。计划工期171天， 2016年3月11日开工，2016年5月4日竣工。
三、施工方案
本工程CFG桩施工采用长螺旋钻孔灌注法，成桩工艺顺序为：钻机就位→钻孔至设计标高→泵压混合→提钻→清土。
详见图4-1 CFG桩施工工艺流程图。

图4-1 CFG桩施工工艺流程图
3.1施工工艺
（1）整理场地，放样确定准桩位，桩机进入现场后根据桩长及试桩确定机架高度和钻杆长度，进行设备组装。
（2）桩机就位须平整、稳固、调整钻杆与地面垂直，钻头对中桩位，桩位偏差不大于0.4倍桩径，桩孔垂直度不应大于1%，桩长永许偏差不大于10cm，桩径永许偏差不大于-20mm。
（3）启动马达，螺旋钻杆钻入地下，钻孔过程做好记录，进入持力层时记录钻压电流值，并对土层变化情况予以说明。
（4）钻至设计标高后，开始泵压混合料，混合料下到孔底后开始均匀提钻。根据泵入混合料量控制提钻速度，保证钻头矛尖始终埋在混合料中，以防断桩。混合料达不到桩头设计标高时，应及时处理，将泵管插入混合料下面50cm处补料，并振捣密实。本工程混合料采用C25混凝土，一般塌落度为180～200mm。
（5）确定成桩符合设计要求后，然后移机继续下一根桩施工。CFG桩施工完毕待桩体达到一定强度（一般3-7天），进行开槽及桩头处理。
（6）桩头处理完毕后先铺设30cm厚碎石垫层，虚铺后采用静力压实，然后在垫层上全断面铺设一层土工格栅。
四、主要施工机械
主要施工机械配置表
序号
名 称
型 号
性 能
单位
数量
1
长螺旋钻孔机
JZB60

台
4
2
混凝土泵
HBTS60X13FA

台
2
3
装载机
ZL50

台
1
说明：混凝土运输车辆未包括。

五、劳动力组织计划
劳动力组织计划见下表
CFG桩施工劳动力计划表
序号
工种
人数
序号
工种
人数
1
起重工
8
3
测量工
4
2
机修工
1
4
普工
6

六、施工质量保证措施
（1）过程检测：
a．施工过程质量检验主要应检查施工记录、混合料坍落度、桩数、桩位偏差、桩顶标高（采用红色油漆标注）及其质量和桩体试块抗压强度。
b．桩位允许偏差：0.4倍桩径、桩身倾斜不大于1%（采用双向垂直度控制仪控制）、桩体有效直径不小于设计值。
（2）施工后质量检测：施工结束，一般成桩28d后进行身完整性、土以及复合地基检测。CFG桩施工后土层也会得到挤密，强度会增加。
CFG桩身检测
成桩过程中，抽样做混合料试块，每台机械一个台班做一组（3块）150mm×150mm×150mm的试块，标准养护，测定28d抗压强度。
桩身完整性：抽取不少于总桩数10％的桩进行小应变动力检测桩身的完整性。
（3）复合地基承载力：
复合地基承载力试验应在施工结束28d后进行。试验数量为总桩数的0.5%。选择试验点时应本着随机分布的原则进行。

七、安全、环境保证措施
（1）机械设备操作人员（或驾驶员）必须经过专门训练，熟悉机械操作性能，经过专业管理部门考核取得操作证或驾驶证后上机（车）操作。
（2）机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
（3）机械设备发生故障后及时检修，绝不带故障运行，不违规操作，杜绝机械和车辆事故。
（4）专业电工持证上岗。电工有权拒绝执行违反电器安全操作规程的工作指令，安全员有权制止违反用电安全的行为，严禁违章指挥和违章作业。
（5）所有现场 施工人员佩带安全帽，特种作业人员佩带专门的防护工具。
（6）所有现场作业人员和机械操作手严禁酒后上岗。
（7）施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2.0m以上，严禁拖地和埋压土中，电缆、电线必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V以下的安全灯。并遵守《施工现场临时用电安全技术规范》（JGJ46-2005）的规定。
（8）做好夜间施工防护，在作业地点附近设置警示标志，悬挂红灯，以提醒行人和司机注意。
（9）各级安全监督人员要经常夜间检查，确保施工安全。
（10）落实各级安全行政责任制，对安全事故的责任人，将按责任大小分别给予相应的行政处罚。
（11）对废弃物的处理：不适宜填筑的材料及时分别堆放整齐并运至业主指定的位置进行填埋处理。
（12）机械设备振动声音较大的，要加设消音罩或消声管，最大可能减少噪声的影响；以液压工具代替气压冲击工具。
（13）当风力大于6级应停止施工。
