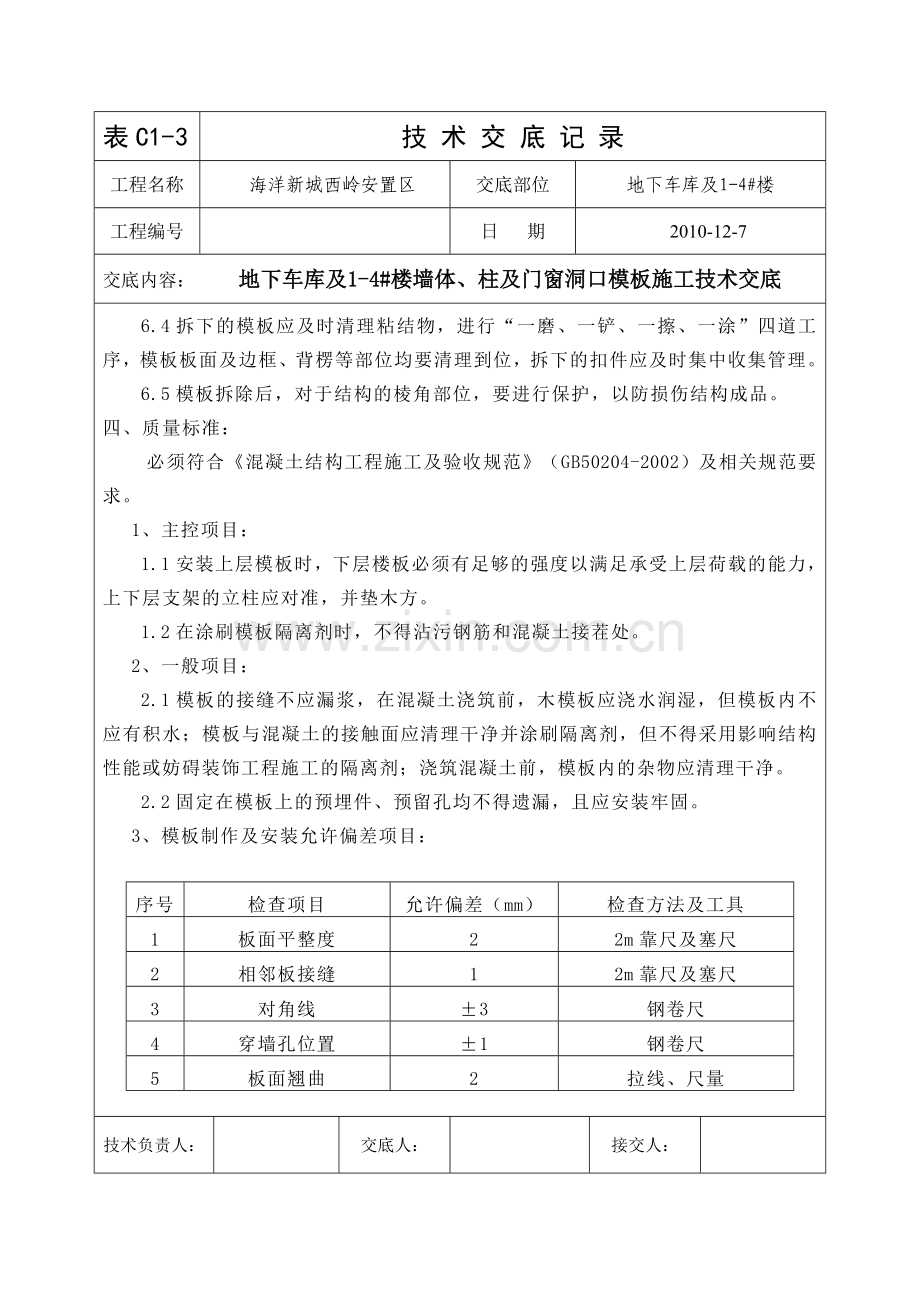

地下车库及1-4#楼剪力墙及柱模板施工技术交底(下).doc

表C1-3
技 术 交 底 记 录
工程名称
　海洋新城西岭安置区
交底部位
地下车库及1-4#楼
工程编号

日 期
　2010-12-7
交底内容： 地下车库及1-4#楼墙体、柱及门窗洞口模板施工技术交底
6.4拆下的模板应及时清理粘结物，进行“一磨、一铲、一擦、一涂”四道工序，模板板面及边框、背楞等部位均要清理到位，拆下的扣件应及时集中收集管理。
6.5模板拆除后，对于结构的棱角部位，要进行保护，以防损伤结构成品。
四、质量标准：
必须符合《混凝土结构工程施工及验收规范》（GB50204-2002）及相关规范要求。
1、主控项目：
1.1安装上层模板时，下层楼板必须有足够的强度以满足承受上层荷载的能力，上下层支架的立柱应对准，并垫木方。
1.2在涂刷模板隔离剂时，不得沾污钢筋和混凝土接茬处。
2、一般项目：
2.1模板的接缝不应漏浆，在混凝土浇筑前，木模板应浇水润湿，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；浇筑混凝土前，模板内的杂物应清理干净。
2.2固定在模板上的预埋件、预留孔均不得遗漏，且应安装牢固。
3、模板制作及安装允许偏差项目：

序号
检查项目
允许偏差（mm）
检查方法及工具
1
板面平整度
2
2m靠尺及塞尺
2
相邻板接缝
1
2m靠尺及塞尺
3
对角线
±3
钢卷尺
4
穿墙孔位置
±1
钢卷尺
5
板面翘曲
2
拉线、尺量

技术负责人：

交底人：

接交人：

表C1-3
技 术 交 底 记 录
工程名称
　海洋新城西岭安置区
交底部位
地下车库及1-4#楼
工程编号

日 期
　2010-12-7
交底内容： 地下车库及1-4#楼墙体、柱及门窗洞口模板施工技术交底
模板拼装质量标准
序号
检查项目
允许偏差(㎜)
检验方法
1
轴线位移
5
尺量
2
底模上表面标高
±5
水准仪或拉线尺量
3
截面模内尺寸
基础
±10
尺量
柱、墙、梁
+4，-5
4
层高垂直度
不大于5米
6
经纬仪或吊线尺量
大于5米
8
5
相邻两板表面高低差
2
尺量
6
模板表面平整度
5
靠尺、塞尺量
7
预埋钢板中心线位置
3
尺量
8
预埋管、预留孔中心线位置
3
尺量
9
插筋
中心线位置
5
尺量
外露长度
+10，0
10
预留洞
中心线位置
10
尺量
尺寸
+10，0
11
预埋螺栓
中心线位置
2
尺量
外露长度
+10，0
五、成品保护
1、上操作面前模板上的脱模剂不允许有流坠，以防污染结构成品。
2、为防止破坏模板成品工序必须做到：严禁重物冲击已支好的模板、支撑；不准在模板上任意拖拉钢筋。
3、为保证板面质量，板面应随时清灰，及时涂刷新的隔离剂.
技术负责人：

交底人：

接交人：

表C1-3
技 术 交 底 记 录
工程名称
　海洋新城西岭安置区
交底部位
地下车库及1-4#楼
工程编号

日 期
　2010-12-7
交底内容： 地下车库及1-4#楼墙体、柱及门窗洞口模板施工技术交底
4、拆下的模板，如发现板面不平或肋边损坏变形应及时修理.
5、在浇筑混凝土时严禁用振动棒直接振动模板，以免造成模板变形。
六、安全及文明施工：
1、经常检查支设模板吊勾、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
2、木工加工棚必须配备足够灭火器及其它（如水桶、铁锹等）灭火器材。及时清除刨花和锯末。
3、工人须经三级安全教育，考试合格后方可持证上岗。
4、传递物料、工具严禁抛掷，以防坠落伤人。
5、模板整装整拆.选择平整坚实的场地进行堆放。
6、材料堆放严格按项目经理部指定位置码放整齐，材料码放高度等满足安全要求。
7、地下室外墙与护坡间距较小，施工时也要引起注意，防止上部落物，防止人身伤害。
8、夜间施工要有足够照明。
9、模板支拆要采取临时固定措施，防止倾倒伤人。
10、模板工程的其它操作必须符合相关安全操作规范要求。

技术负责人：

交底人：

接交人：

表C1-3
技 术 交 底 记 录
工程名称
　海洋新城西岭安置区
交底部位
地下车库及1-4#楼
工程编号

日 期
　2010-12-7
交底内容： 地下车库及1-4#楼墙体、柱及门窗洞口模板施工技术交底

5.2模板加固
各剪力墙体就位后，根据门窗的模板边线，在门窗的下口、左右两侧加设钢筋定位支撑，并与暗柱钢筋或墙体钢筋水平焊接。并在模板的下部及侧面设预留孔，装入拉杆与预埋钢筋焊接牢固进行拉结。
6、模板的拆除：
6.1模板拆除严格执行拆模申请制度，混凝土试块必须留置拆模同养试块，混凝土强度达到要求后方可拆除模板。不得私自提前松动支撑，根据天气、温度掌握控制，但不得超过时间过长。
6.2拆除模板的顺序：遵循先支后拆，后支先拆，先拆不承重的模板，后拆承重部分的模板，自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
6.3模板工程作业组织，遵循支模与拆模由一个作业班组执行作业。其好处是，支模就要考虑拆模的方便与安全，拆模时，人员熟悉情况，易找到拆模的关键点位，对拆模进度、安全、模板及配件的保护都有利。
技术负责人：

交底人：

接交人：
