干挂石材施工工艺要求

1. 弯曲强度标准值小于8.0MPa的石材面板，应采取附加构造措施保证面板的可靠性。
2. 在严寒和寒冷地区，幕墙用石材面板的抗冻系数不应小于0.8。
3. 石材表面宜进行防护处理。对于处在大气污染较严重或处在酸雨环境下的石材面板，应根据污染物的种类和污染程度及石材的矿物化学性质、物理性质选用适当的防护产品对石材进行保护。
4. 石材面板安装到位后，横向构件不应发生明显的扭转变形，板块的支撑件或连接托板端头纵向位移应不大于2mm。
5. 相邻转角板块的连接不应采用粘结方式。

1. 所有骨架钢材需热镀锌处理。
2. 挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。
3. 焊缝必须饱满牢固。
4. 钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。
5. 后置埋件不可采用普通化学锚栓连接。
6. 石材短槽必须机械开槽，保证槽缝宽度符合设计要求，严禁现场手提切割机开槽。
7. 不离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。
8. 石材板面需打胶时，胶缝宽窄必须一致，胶缝边缘平滑挺直无毛边。
9. 干挂石材厚度为25mm时，单块板平方面积不宜大于1平方米。
10. 干挂石材厚度大于25mm时，单块板平方面积不宜大于1.5平方米。
►Tips
a、不可采用云石胶；
b、不可采用斜插件、平插件、T型挂件、蝴蝶件；
c、石材挂件间距不大于600mm；
d、横龙骨与主龙骨连接，不可两端均采用焊接；
e、主龙骨不可直接与土接触，应固定在混凝土柱墩或混凝土挑板上；
f、石材厚度在5~8cm直接采用背栓连接，石材厚度大于8cm时，采用化学植筋连接，背栓或化学植筋伸入石材长度不可小于石材厚度的一半胶；

►Tips
§ 室外花岗岩最低处必须低于室外地坪50，预防室外地面沉降时花岗岩露边；
§ 槽钢离开硬性地面20~30mm。

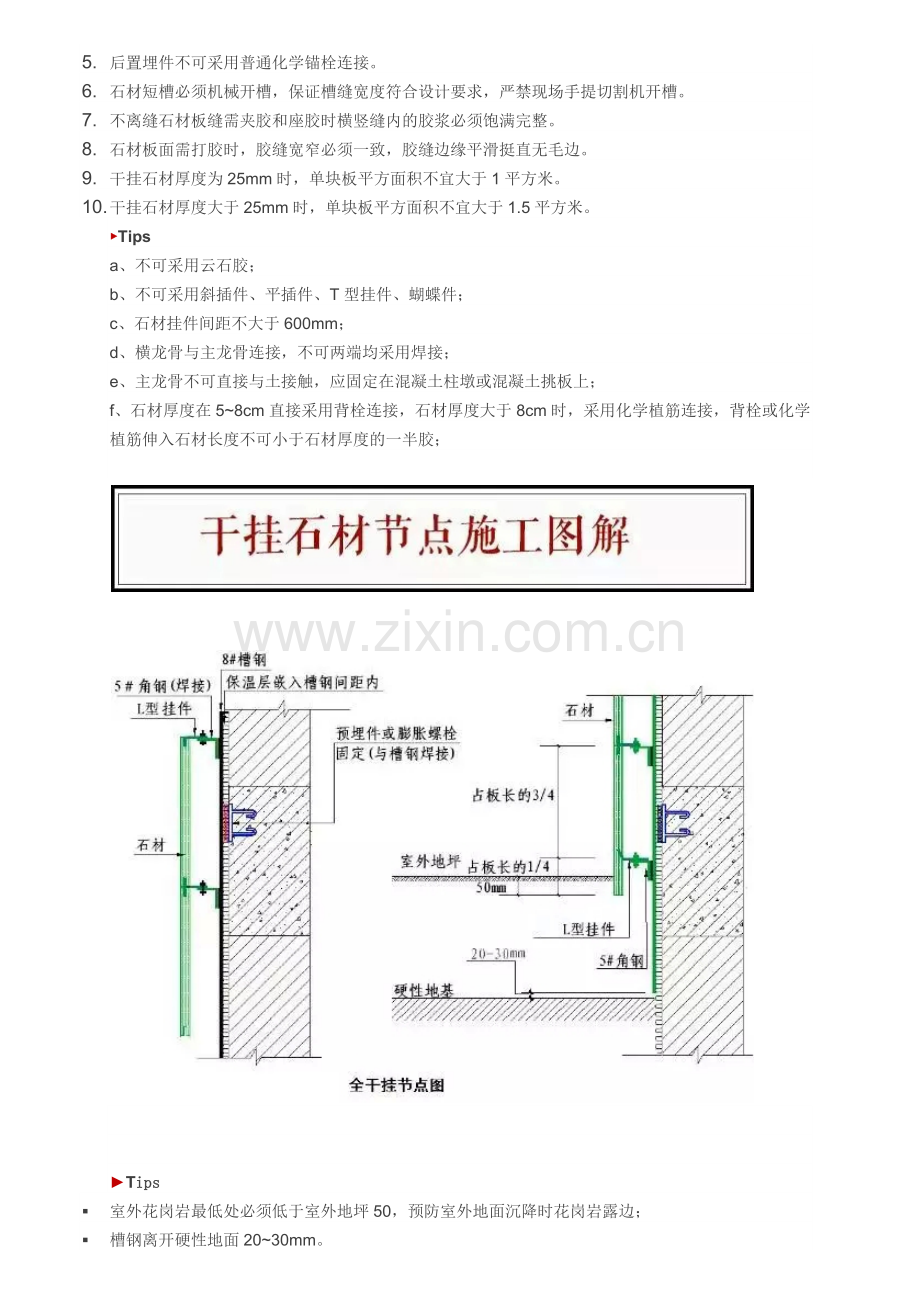

石材加工铣槽节点图

预埋槽式埋件方案图（二）
►Tips
后植式埋件方案，要求钢板和角码先在工厂焊接加工，整体热镀锌完成后，进行现场安装。

首先选择一家好的石材供应商，并要求设专人驻矿区对石材荒料的质量进行把控、编号，确保每幢楼同一立面石材属同一颗或相邻荒料。
▼

加工厂装箱前按图纸预排版
▼

加工厂统一开槽编号
▼

按施工单位排版图进行编号、装箱，运至现场

现场安装前，每一批次石材须进行现场地面排版试拼，排版面积不小于50平方米，由监理单位、施工单位及业主单位联合验收，验收合格后上墙安装。

不锈钢挂件、结构胶的种类及使用部位

石材幕墙施工发现开口挂件、进行拆除更换

拼接板进行破坏性试验，拼接处胶未断裂，石材断开，加工厂所用粘接胶强度大于石材，拼接板安全可靠。
▼

打胶样板先行

工程分管人员对每条胶缝进行检查
\
切开胶缝检查，石材拼接内填塞泡沫棒，胶厚度控制在3mm以上。
▼
拼接板部位渗漏水检查
▼

拼接板部位打胶加强
▼
