井室及化粪池施工方案.doc

新城排水及化粪池工程施工方案

该工程位于十二桥西郊河侧,西临西郊河,南靠西安路,东靠琴台路,北临十二桥,小区内土建单位正在施工。
1、污水工程
污水D300钢筋砼管总长约1056米,ø1000砖砌圆形污水检查井约143座。
污水管道结构:180°的C10混凝土带型基础,接头1:2.5水泥砂浆加钢丝抹带;污水检查井按有地下水施工,内外用1:2.5水泥砂浆抹至井顶。
2、雨水工程
雨水管道均采用钢筋混凝土排水管,D300钢筋混凝土管道全长79米,D400钢筋混凝土管道全长约592米,D500钢筋混凝土管道全长约15米,Φ1000砖砌砼圆形检查井约29座,340*700进水井井有条29座。
雨水管道结构:180°的C10混凝土枕型基础,接头1:2.5水泥砂浆加钢丝网抹带,雨水检查井按无地下水施工,内、外均用1:2.5水泥砂浆抹至井顶。
3、化粪池
13-100B11砖砌化粪池4座。
化粪池结构:详见1997版标准图集S213(四)。
一、施工工艺流程

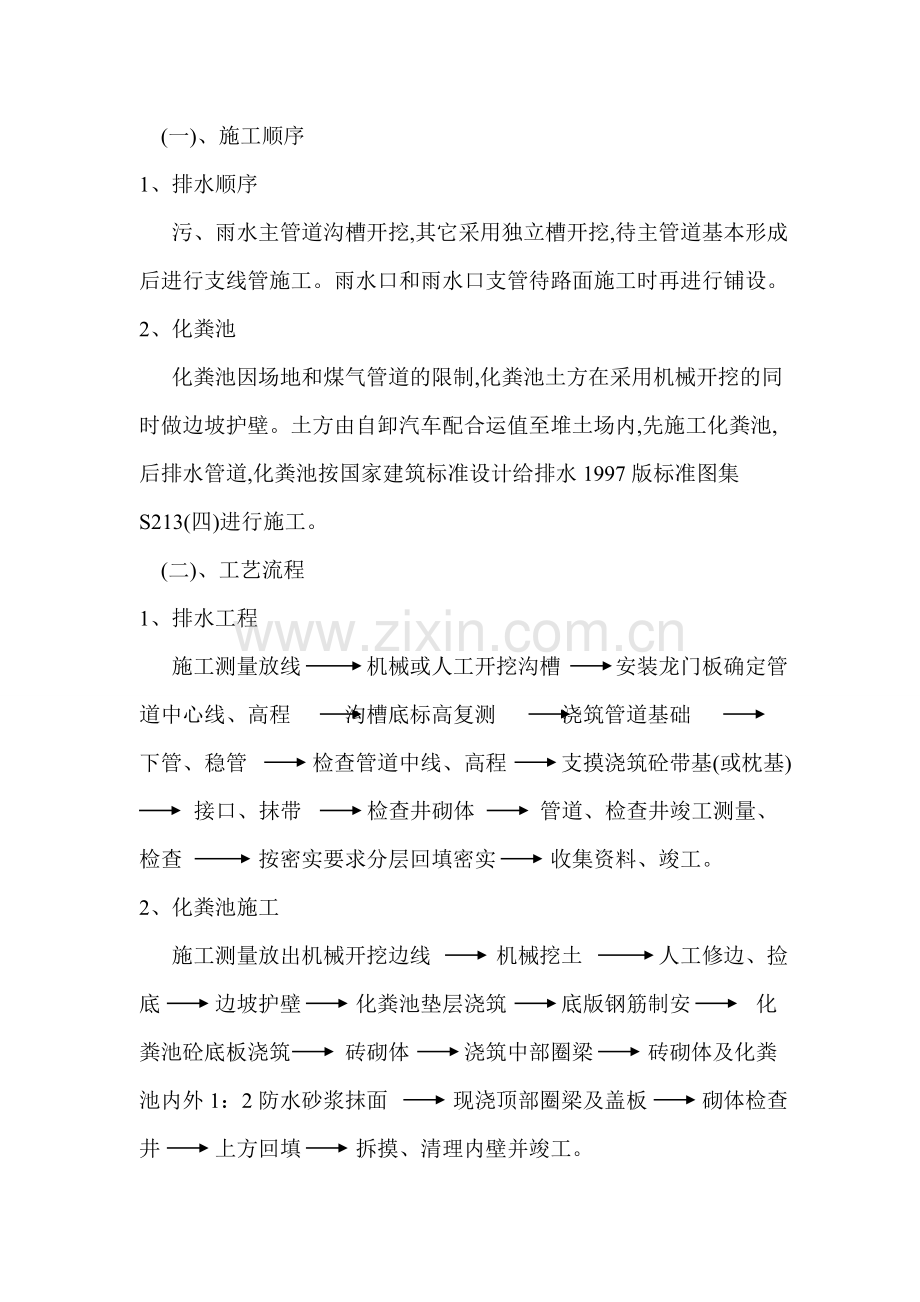

(一)、施工顺序
1、排水顺序
污、雨水主管道沟槽开挖,其它采用独立槽开挖,待主管道基本形成后进行支线管施工。雨水口和雨水口支管待路面施工时再进行铺设。
2、化粪池
化粪池因场地和煤气管道的限制,化粪池土方在采用机械开挖的同时做边坡护壁。土方由自卸汽车配合运值至堆土场内,先施工化粪池,后排水管道,化粪池按国家建筑标准设计给排水1997版标准图集S213(四)进行施工。
(二)、工艺流程
1、排水工程
施工测量放线 机械或人工开挖沟槽 安装龙门板确定管道中心线、高程 沟槽底标高复测 浇筑管道基础

下管、稳管 检查管道中线、高程 支摸浇筑砼带基(或枕基)

接口、抹带 检查井砌体 管道、检查井竣工测量、检查 按密实要求分层回填密实 收集资料、竣工。
2、化粪池施工
施工测量放出机械开挖边线 机械挖土 人工修边、捡底 边坡护壁 化粪池垫层浇筑 底版钢筋制安 化
粪池砼底板浇筑 砖砌体 浇筑中部圈梁 砖砌体及化粪池内外1：2防水砂浆抹面 现浇顶部圈梁及盖板 砌体检查井 上方回填 拆摸、清理内壁并竣工。
二、主要施工方案
1、土方开挖
（1）沟槽开挖边坡按
机挖：1：0.5
人工挖H <2.5米 采用1：0.3
2.5≤H<4米 采用1：0.3
H≥4米 采用1：0.5
（2）槽型
污、雨水沟槽，主干道下采用合槽开挖，支管用独立槽开挖。
（3）沟槽土方施工
1）该工程污、雨水管道全部采用人工挖沟槽，土方
由人工运于槽边5米处堆放若需转运的土方，以现场签证为准。
2）沟槽形成后，立即通知甲方监理进行沟槽验收，合格后马上进行下一道工序施工；如土质太差，经甲方监理确认，须作换基处理的，按要求换填。
3）沟槽开挖应分段施工，尽快进行地下结构合管道安装施工，并及时回填。
4）沟槽形成后，应注意边坡的稳定性，对于边坡不稳定的应根据现场实际情况加设各种支撑。
（4）化粪池开挖
化粪池采用机械开挖，人工修边捡底，人工捡底厚为200mm ,
开挖边坡为1：0.5，为保证工程质量及安全，化粪池所挖的土
方全部运于堆土场，回填时再重新运回，同时在围墙与煤气管
侧作好边坡护壁。
化粪池开挖后遇地下水，则可根据实际情况进行排水处理。
（5）井圈井盖按Q20考虑。
3、              管道安装
（1）该小区内污、雨水排水管道管径为D300—D500，采用人工下管。
（2）管道安装采用平基稳管法施工，在浇筑平基混凝土时，平基的顶面应有1-2cm的余地，以保证工程质量。安装时应将基础及管道内外清洗干净后再浇筑护膀，接口先用钢刷刷毛后用1：2.5水泥砂浆加镀锌铁丝网抹带。
（3）D400以上的管道，全部采用抹内带处理。
（4）管顶覆土小于0.7米时（车行道路面下），污、雨水管道均采用360度混凝土全包。（排流91-I-3）。
（5）回填土时要求分层回填夯实，保证回填土达到规定的密实度。
（6）闭水试验，闭水试验必须在管道回填前进行，管道的闭水试验必须达到设计的允许渗水量，经监理的认可后方可进行回填。
3、回填
待污水、雨水钢筋混凝土管道安装完毕后，沟槽回填必须在基座及抹带砂浆达到设计强度后进行。腹腔回填必须严格按照两侧同时回填的方法进行，腹腔、管顶50cm内采用人工夯实回填，以上部分用蛙式打夯机分层打实或压路机分层碾压，每层厚度不能大于30cm。若需立即浇筑混凝土路面，回填时需采用8%的石灰土作加强处理。
4、构筑物
（1）砖砌排水检查井，污水内外抹面1：2水泥砂浆抹至井顶，雨水内外抹面1：2水泥砂浆抹至井顶。井圈井盖应与路面齐平。砌体达到流槽高度时，既应按设计要求抹好流槽。对接入的支管应随时砌随安，井市砌体前，应对中线、位置、井底高程、基础宽度进行检查，收口每次收进尺寸应规范。抹面压光，内壁圆顺，不得有空鼓、裂缝等现象。
（2）车行道下管顶覆土小于0.70米的管道，据实采用360度C15混凝土带基进行加强处理。雨水口与预留支管之间的关系见排流91-Ⅱ-3，雨水口，内外用1：2水泥砂浆抹面至井顶。
5、现场内化粪池、排水管道所有构筑物所用混凝土半成品一律采用搅拌机搅拌，自卸汽车配合运至施工用地。
6、本工程有化粪池四座，施工前，应先对砖进行湿润，施工中，标砖砌体严格执行砖砌体施工规范，要求做到横平竖直、饱浆错缝，咬扣紧密，表面平整，抹灰保证砂浆强度及厚度，砂浆在3小时内必须用完，严禁使用过夜灰，钢筋绑扎符合设计，防水处理按设计进行。
三、主要施工机具
序 号
机 具 名 称
规 格
单 位
数 量
1
手推车

辆
20
2
打夯机

台
3
3
装载机DZ-30B
30型
台
2
4
农用汽车
2T
辆
1
5
砼搅拌机
500L
台
1
6
砼搅拌棒

台
6
7
挖掘机

辆
1
8
自卸汽车

辆
7
