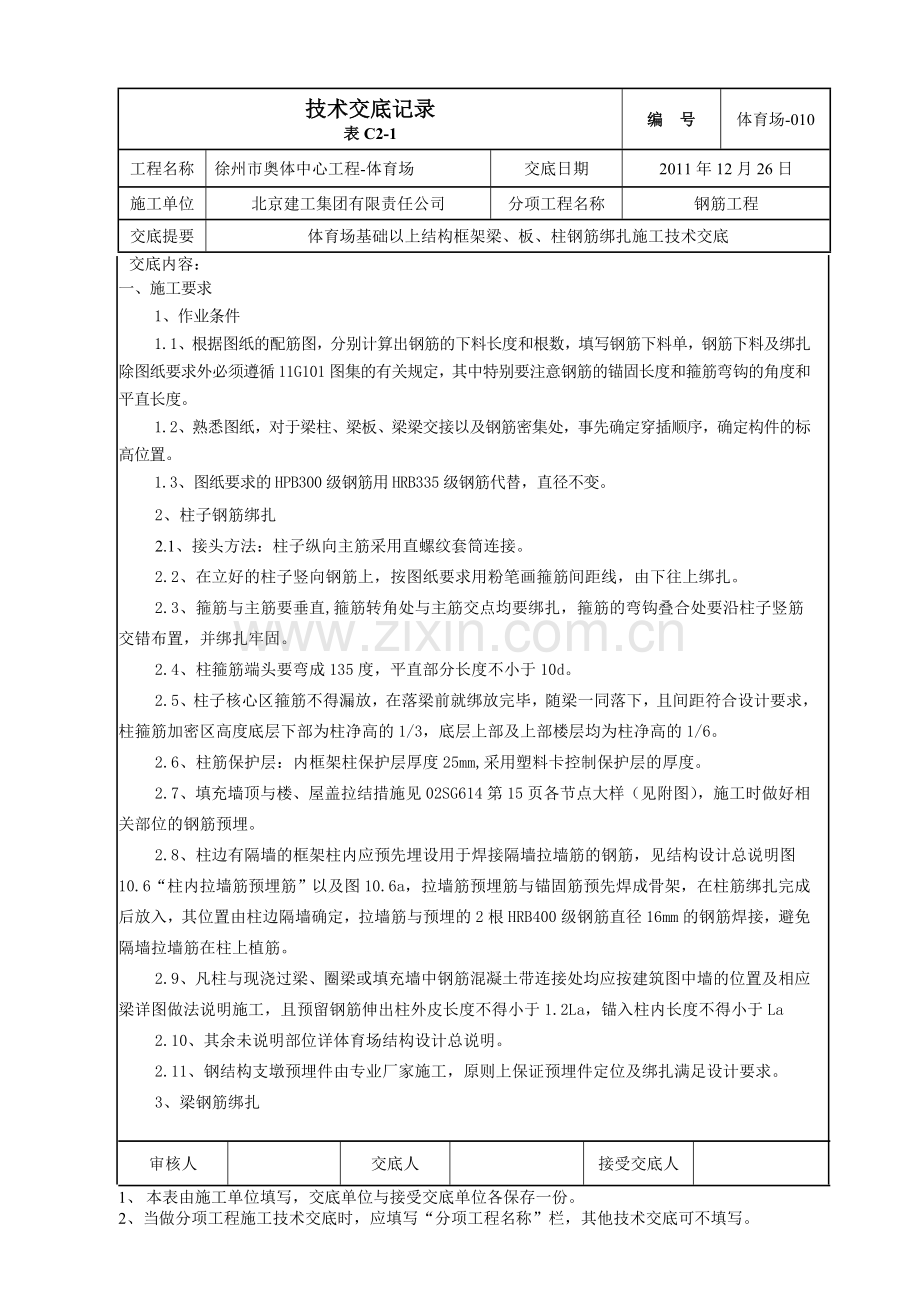

体育场-010-地上结构梁板柱钢筋技术交底.doc

技术交底记录
表C2-1
编 号
体育场-010
工程名称
徐州市奥体中心工程-体育场
交底日期
2011年12月26日
施工单位
北京建工集团有限责任公司
分项工程名称
钢筋工程
交底提要
体育场基础以上结构框架梁、板、柱钢筋绑扎施工技术交底
交底内容：
一、施工要求
1、作业条件
1.1、根据图纸的配筋图，分别计算出钢筋的下料长度和根数，填写钢筋下料单，钢筋下料及绑扎除图纸要求外必须遵循11G101图集的有关规定，其中特别要注意钢筋的锚固长度和箍筋弯钩的角度和平直长度。
1.2、熟悉图纸，对于梁柱、梁板、梁梁交接以及钢筋密集处，事先确定穿插顺序，确定构件的标高位置。
1.3、图纸要求的HPB300级钢筋用HRB335级钢筋代替，直径不变。
2、柱子钢筋绑扎
2.1、接头方法：柱子纵向主筋采用直螺纹套筒连接。
2.2、在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线，由下往上绑扎。
2.3、箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎，箍筋的弯钩叠合处要沿柱子竖筋交错布置，并绑扎牢固。
2.4、柱箍筋端头要弯成135度，平直部分长度不小于10d。
2.5、柱子核心区箍筋不得漏放，在落梁前就绑放完毕，随梁一同落下，且间距符合设计要求，柱箍筋加密区高度底层下部为柱净高的1/3，底层上部及上部楼层均为柱净高的1/6。
2.6、柱筋保护层：内框架柱保护层厚度25mm,采用塑料卡控制保护层的厚度。
2.7、填充墙顶与楼、屋盖拉结措施见02SG614第15页各节点大样（见附图），施工时做好相关部位的钢筋预埋。
2.8、柱边有隔墙的框架柱内应预先埋设用于焊接隔墙拉墙筋的钢筋，见结构设计总说明图10.6“柱内拉墙筋预埋筋”以及图10.6a，拉墙筋预埋筋与锚固筋预先焊成骨架，在柱筋绑扎完成后放入，其位置由柱边隔墙确定，拉墙筋与预埋的2根HRB400级钢筋直径16mm的钢筋焊接，避免隔墙拉墙筋在柱上植筋。
2.9、凡柱与现浇过梁、圈梁或填充墙中钢筋混凝土带连接处均应按建筑图中墙的位置及相应梁详图做法说明施工，且预留钢筋伸出柱外皮长度不得小于1.2La，锚入柱内长度不得小于La
2.10、其余未说明部位详体育场结构设计总说明。
2.11、钢结构支墩预埋件由专业厂家施工，原则上保证预埋件定位及绑扎满足设计要求。

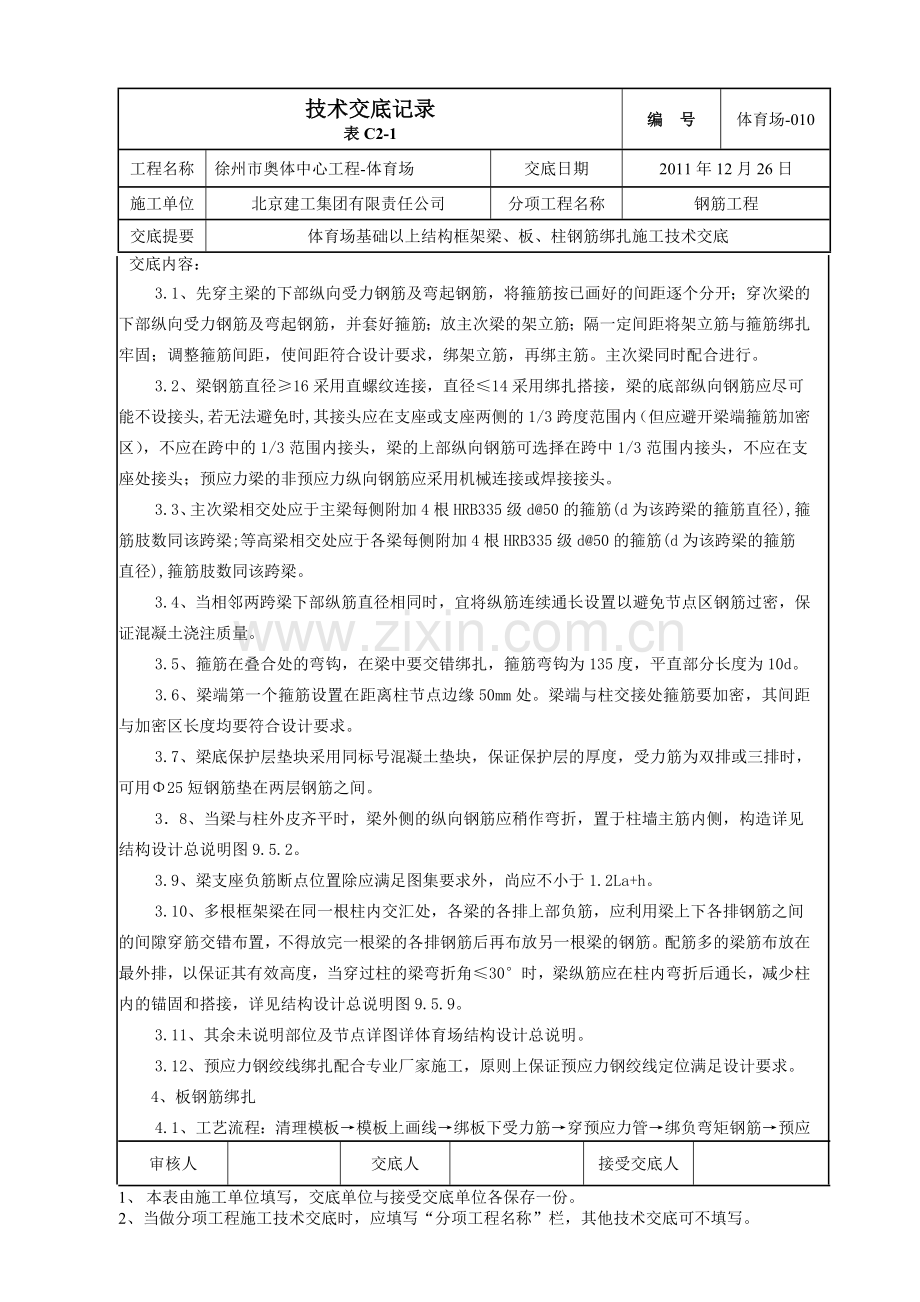

3、梁钢筋绑扎
3.1、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距，使间距符合设计要求，绑架立筋，再绑主筋。主次梁同时配合进行。
3.2、梁钢筋直径≥16采用直螺纹连接，直径≤14采用绑扎搭接，梁的底部纵向钢筋应尽可能不设接头,若无法避免时,其接头应在支座或支座两侧的1/3跨度范围内（但应避开梁端箍筋加密区），不应在跨中的1/3范围内接头，梁的上部纵向钢筋可选择在跨中1/3范围内接头，不应在支座处接头；预应力梁的非预应力纵向钢筋应采用机械连接或焊接接头。
3.3、主次梁相交处应于主梁每侧附加4根HRB335级d@50的箍筋(d为该跨梁的箍筋直径),箍筋肢数同该跨梁;等高梁相交处应于各梁每侧附加4根HRB335级d@50的箍筋(d为该跨梁的箍筋直径),箍筋肢数同该跨梁。
3.4、当相邻两跨梁下部纵筋直径相同时，宜将纵筋连续通长设置以避免节点区钢筋过密，保证混凝土浇注质量。
3.5、箍筋在叠合处的弯钩，在梁中要交错绑扎，箍筋弯钩为135度，平直部分长度为10d。
3.6、梁端第一个箍筋设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋要加密，其间距与加密区长度均要符合设计要求。
3.7、梁底保护层垫块采用同标号混凝土垫块，保证保护层的厚度，受力筋为双排或三排时，可用Φ25短钢筋垫在两层钢筋之间。
3．8、当梁与柱外皮齐平时，梁外侧的纵向钢筋应稍作弯折，置于柱墙主筋内侧，构造详见结构设计总说明图9.5.2。
3.9、梁支座负筋断点位置除应满足图集要求外，尚应不小于1.2La+h。
3.10、多根框架梁在同一根柱内交汇处，各梁的各排上部负筋，应利用梁上下各排钢筋之间的间隙穿筋交错布置，不得放完一根梁的各排钢筋后再布放另一根梁的钢筋。配筋多的梁筋布放在最外排，以保证其有效高度，当穿过柱的梁弯折角≤30°时，梁纵筋应在柱内弯折后通长，减少柱内的锚固和搭接，详见结构设计总说明图9.5.9。
3.11、其余未说明部位及节点详图详体育场结构设计总说明。
3.12、预应力钢绞线绑扎配合专业厂家施工，原则上保证预应力钢绞线定位满足设计要求。
4、板钢筋绑扎
4.1、工艺流程：清理模板→模板上画线→绑板下受力筋→穿预应力管→绑负弯矩钢筋→预应力钢绞线。
4.2、清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。
4.3、按划好的间距，先摆放受力主筋，后放分布筋。预埋件、电线管、预留孔等及时配合安装。
4.4、板的底部钢筋，短跨钢筋放下排，长跨钢筋放上排，沿板跨方向连跨通长配置。板面钢筋在角部相交时，短跨钢筋放在上排，长跨钢筋放在下排。底部钢筋需要截断时断点应设在支座处。
4.5、板上孔洞除结施图已标注的大洞外，尚应配合各专业图预留，当孔洞尺寸不大于250时，钢筋绕过洞口，孔洞尺寸大于250小于800时，应按结构设计总说明中图3a、3b、3c采取洞边加强措施。
4.7、水、电管道井范围内待设备安装完毕后封板，梁（墙）中预留钢筋。钢筋直径、间距详各层结构平面图。
4.8、楼面板负筋的架立分布筋采用HRB335直径8mm@200。屋面板无负筋范围均应设置HRB335直径8mm@200(双向) 分布钢筋与板负筋搭接或交错连通。
4.9、板的边支座负筋伸入支座未注明时，一般应伸入至梁外皮留保护层厚度，锚固长度为La，直钩长度同另一端，如不能满足要求，直钩长度加长至满足锚固要求La。
4.10、填充墙下无梁时，应在板中增设3根三级14通长钢筋(置于板底)，两端锚入支座La。
4.11、板上下铁之间应加钢筋马镫保证板筋位置，在板底应加混凝土垫块保证板底保护层厚度。
4.12、其余未说明部位及节点详图详体育场结构设计总说明。
4.13预应力钢绞线绑扎由专业厂家施工，原则上保证预应力钢绞线定位满足设计要求。
5、构造柱设置
5.1、构造柱钢筋采用4根HRB400级钢筋直径12mm，箍筋采用HPB235级钢筋直径6.5mm间距200mm，在楼层上下各500mm单位内箍筋间距加密至100mm（女儿墙及带型窗窗台内构造柱箍筋间距为100mm），截面尺寸为200mm×墙厚。
5.2、内隔墙构造柱设置位置：墙间距大于3m内隔墙转角处，一字墙端部；相邻横墙或框架柱的间距大于5m时，墙段内增设构造柱，间距≤3m；洞口两侧，紧邻的双门洞两侧及弹簧门洞口两侧。
5.3、围护墙（外墙）构造柱设置位置：内外墙交接处，外墙转角处；相邻横墙或框架柱的间距大于4米时，墙段内增设构造柱，间距≤2.5m；窗洞口两侧以及≥2.4m窗洞的窗下墙中部，且构造柱间距≤2.0m；带型窗窗下墙，间距≤2.0m；女儿墙上构造柱间距≤2.0m；砌体电梯井道墙体四角以及纵横墙相交处。构造柱设置位置除结施已有标注外，尚应参照建施各层平面设置。
5.4、构造柱纵筋应锚入上下层梁、板内长度为La，施工时应预先在梁板内预留构造柱钢筋或预埋件（预埋件钢筋直径、数量、锚固长度同构造柱），不得事后钻孔植筋以免损伤梁内钢筋，构造柱插筋大样详见结构设计总说明图10.2.2。
5.5、构造柱的设置在进行基础地梁以及上部楼层梁板施工时根据设置要求进行插筋。
二、钢筋工程加工和安装的允许偏差
1、钢筋工程加工的允许偏差
项　　　　　　　目
允许偏差（毫米）
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋和弯折位置
±20
箍筋内净尺寸
±5
项　　　　　　　目
允许偏差（毫米）
绑扎钢筋网
长、宽
±10
网眼尺寸
±20
绑扎钢筋骨架
长
±10
宽、高
±5
受力钢筋
间距
±10
排距
±5
保护层厚度
基础
±10
柱、梁
±5
板、墙
±3
绑扎箍筋、横向钢筋间距
±20
绑扎弯起点位置
20
预埋件
中心线位置
5
水平高差
＋3，0
2、钢筋工程安装位置的允许偏差0万U豆体验卡
卡号：50D890668267e3349e33
密码：686d03401eefba96faba
奖品名称：500万U豆体验卡
卡号：50De7a00c543af387fc0
密码：b26488ce65abc1787202
奖品名称：500万U豆体验卡
卡号：50Dbac638

85c802fd52e
密码：3d1c344384327b85efff
奖品名称：500万U豆体验卡
卡号：50Dd97f0765bdf6998a3
密码：48db1c14e42a2b321fac
奖品名称：500万U豆体50D61

215eb41ae3cc919
密码：25bffae5346e7b7d2548

奖品名称：100万U豆体验卡
卡号：10D1cab621456ab278ab
密码：709f65f32865af2559c2
奖品名称：100万U豆体验卡
卡号：10D8f1d6a4b953f3474e
密码：6e2e4017cce30dc7e055
奖品名称：100万U豆体验卡
卡号：10Dd1fc6d6dd529b6892
密码：a5dbdd8338f91d2c0701

奖品名称：100万U豆体验卡
卡号：10D08377b71d4374262b
密码：1d7a7c21ebd99b798a54

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
