秦皇岛市第十八中学改造项目 卸料平台施工方案
目录

一、编制依据…………………………………………………………………（1）
二、工程概况…………………………………………………………………（1）
三、作业条件…………………………………………………………………（1）
四、卸料平台设计……………………………………………………………（1）
五、卸料平台承载力计算……………………………………………………（1）
六、脚手架配件………………………………………………………………（3）
七、卸料平台搭设……………………………………………………………（3）
八、安全技术措施……………………………………………………………（4）

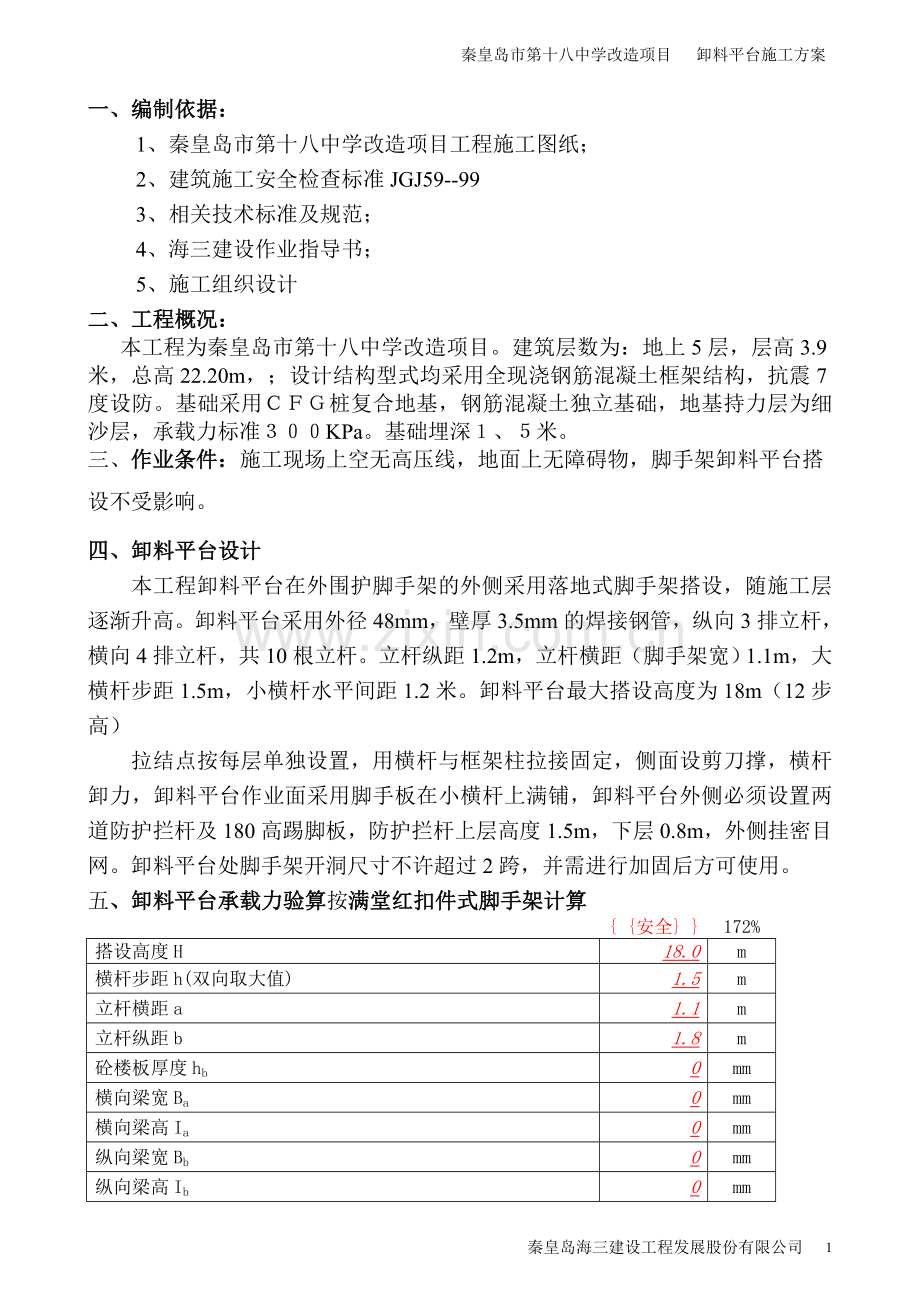

一、编制依据：
1、秦皇岛市第十八中学改造项目工程施工图纸；
2、建筑施工安全检查标准JGJ59--99
3、相关技术标准及规范；
4、海三建设作业指导书；
5、施工组织设计
二、工程概况：
本工程为秦皇岛市第十八中学改造项目。建筑层数为：地上5层，层高3.9米，总高22.20m，；设计结构型式均采用全现浇钢筋混凝土框架结构，抗震7度设防。基础采用ＣＦＧ桩复合地基，钢筋混凝土独立基础，地基持力层为细沙层，承载力标准３００KPa。基础埋深１、５米。
三、作业条件：施工现场上空无高压线，地面上无障碍物，脚手架卸料平台搭设不受影响。
四、卸料平台设计
本工程卸料平台在外围护脚手架的外侧采用落地式脚手架搭设，随施工层逐渐升高。卸料平台采用外径48mm，壁厚3.5mm的焊接钢管，纵向3排立杆，横向4排立杆，共10根立杆。立杆纵距1.2m，立杆横距（脚手架宽）1.1m，大横杆步距1.5m，小横杆水平间距1.2米。卸料平台最大搭设高度为18m（12步高）
拉结点按每层单独设置，用横杆与框架柱拉接固定，侧面设剪刀撑，横杆卸力，卸料平台作业面采用脚手板在小横杆上满铺，卸料平台外侧必须设置两道防护拦杆及180高踢脚板，防护拦杆上层高度1.5m，下层0.8m，外侧挂密目网。卸料平台处脚手架开洞尺寸不许超过2跨，并需进行加固后方可使用。
五、卸料平台承载力验算按满堂红扣件式脚手架计算

{ {安全} }
172%
搭设高度H
18.0
m
横杆步距h(双向取大值)
1.5
m
立杆横距a
1.1
m
立杆纵距b
1.8
m
砼楼板厚度hb
0
mm
横向梁宽Ba
0
mm
横向梁高Ia
0
mm
纵向梁宽Bb
0
mm
纵向梁高Ib
0
mm
立杆位置系数η(梁下=1.0,梁侧=0.5)
0.5

钢筋砼的重力密度γc
25.00
kN/m3
砼楼板自重n1=γc*hb*a*b
0.000
kN
砼梁自重n2=γc*Ba*η*(Ia-hb)*a+γc*Bb*η*(Ib-hb)*b
0.000
kN
一平方米模板自重γ1
0.60
kN/m2
底模板自重n3=γ1*a*b
1.188
kN
侧模板自重n4=γ1*((Ia-hb)*a*2+(Ib-hb)*b*3)*η
0.00
kN

钢管直径d
48
mm
钢管壁厚t
3.5
mm
钢管面积A=π(d2-(d-2t)2)/4
489
mm2
钢管自重γ=0.00000785A*9.8
0.03764
kN/m
钢管截面惯性矩I=π(d4-(d-2t)4)/64
121867
mm4
钢管截面抵抗矩W=I/(d/2)
5078
mm3
钢管回转半径r=(I/A)0.5
15.78
mm
每个直角扣件自重w1
0.01295
kN
每个对接扣件自重w2
0.01804
kN

横杆步数C=H/h
12
步
一步立杆自重n5=(γ+w2/4)*h
0.0632
kN
一步横杆自重n6=(γ+w2/5)*(a+b)+2*w1
0.1455
kN
一步含6m一道兜网自重n7=(0.15*a*b)/6*h
0.0743
kN
施工活荷 w3
5.0
kN/m2
立杆恒荷轴力标准值Nck=n1+n2+n3+n4+(n5+n6+n7)*C
4.584
kN
立杆活荷轴力标准值Nqk=w3*a*b
9.90
kN
恒荷分项系数γc
1.2

活荷分项系数γq
1.4

立杆轴力设计值N=Nck*γc+Nqk*γq
19.361
kN

计算长度系数μ=(1--2)[双向立杆不少于3排,且双向

横杆有可靠拉接,如有斜撑或拉到固定不动的地方]
1.5

长细比λ=μh/i
142.6

稳定系数φ[查建筑施工手册第四版表5-18得]
0.342

轴力作用应力σ=N/A/φ
0.1157
kN/mm2

Q235钢材抗压强度设计值fc
0.215
kN/mm2
材料强度附加分项系数γm(考虑锈蚀等影响=1.2）
1.2

结构重要性系数γ0
0.9

φ48x3.5钢管容许应力[σ]=fc/(γ0*γm)
0.1991
kN/mm2
计算结论
{ {安全} }
172%

六、脚手架构配件
1、钢管选用外径48mm，壁厚3.5mm的焊接钢管，其尺寸和表面质量应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）的规定，立杆和大横杆钢管长度为4-6米，小横杆长度为2.5-3米，钢管涂防锈漆。
2、扣件与钢管管径相配合，质量符合国家标准《钢管脚手架扣件》（GB15831-1995）的规定，扣件不能有裂纹、气孔、砂眼等铸造缺陷，扣件与钢管的贴合面要接触良好，扣件夹紧钢管时开口处的最小距离要小于5mm。扣件在螺栓拧紧力矩达65N·m时，不得发生破坏。
3、螺栓采用A3号钢材制作，转动灵活，不能有滑扣、脱扣的质量缺陷。
4、脚手板：木脚手板厚50mm，长3-6m，宽度不小于200mm，腐朽、虫蛀、变形等质量缺陷严禁使用；竹脚手板为竹串片板，长度2~3m，宽度0.25~0.3m，厚度不小于50mm。
5、脚手架底座：采用150×150×8钢板，上部焊接φ57×5.3钢管，高度为150，下铺设厚50mm、宽200的木垫板，沿立杆纵方向布置，铺设垫板前，必须进行夯实，回填土承载力不小于50~80kpa，夯实后找平地面，再铺垫板，不得出现地面不平和垫板悬空。
七、卸料平台搭设
1、卸料平台采用外径48mm，壁厚3.5mm的焊接钢管，横向３排立杆，纵向3排立杆，，共10根立杆。立杆纵距1.2m，立杆横距（脚手架宽）1.1m，大横杆步距1.5m，小横杆水平间距1.2米。
（1）立杆高度4-6米长，允许偏差±5cm，立杆垂直度全高范围允许偏差±10cm。
（2）扫地杆从垫板往上20cm处设置扫地杆，扫地杆采用对接方法接长，其端头与立杆交接处伸出扣件长度不小于10cm。
（3）大横杆对接方法接长，一根大横杆的两端高差不能超过20mm，全长平整度不能超过±50mm。
（4）立杆、大横杆接头做法：立杆上的接头扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不应大于步距的1/3。大横杆对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500mm，避免设在大横杆的跨中。大横杆设于立杆的内侧，长度不小于三跨。
（5）小横杆的设置：每一主节点处必须设置一根横向水平杆，并用直角扣件扣紧在大横杆上，端头处伸出长度不小于10cm，偏离主节点的距离不大于15cm。
（6）在紧邻卸料操作平台的下部，在两根小横杆的中部用一根竖杆连接，并在垂直于脚手架方向做两个斜撑。
2、卸料平台拉接：拉结点按三步两跨设置，用横杆与框架柱拉接固定。拉结点应尽量靠近主结点，偏离主节点的距离不大于30cm，必须从底部第一根大横杆处开始设置。
3、脚手板及防护栏杆：
卸料平台作业面采用脚手板在小横杆上满铺，脚手板设置在3根小横杆上，铺满铺严实，离开墙面100~150mm，用12号铅丝在两断同小横杆绑牢，不得出现探头现象。卸料平台外侧必须设置两道防护拦杆及180高踢脚板，防护拦杆高度1.5m，外侧挂密目网。
八、安全技术措施
（一）脚手架搭设注意事项：
1、外径48与51mm的钢管严禁混合使用。
2、主节点处固定横向水平杆（或纵向水平杆）剪刀撑，横向支撑等扣件的中心线距主节点的距离不大于150mm。
3、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4、对接扣件开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不应朝下。
5、上架作业必须持证上岗、戴安全帽、系安全带。
6、卸料平台脚手架必须配合施工进度搭设。
7、搭设过程中注意调整立杆的垂直度，一般通过调整连墙杆的长度来实现，但最大允许偏差100mm。
（二）脚手架使用注意事项：
1、卸料平台作业层施工荷载不大于5KN，严禁超载。
2、作业层外侧大横杆下增加一道大横杆形成两道防护栏杆，在底部设置180mm高踢脚板。当作业层下无防护层时，或脚手板离墙面大于200时，在紧贴脚手板下步兜一层平网，防止落人落物。
3、脚手架使用期间，严禁拆除主接点处的大、小横杆和连墙件及扫地杆，施工过程中有需要临时拆除或变动的杆件必须经项目经理同意，并采取相应措施，作业完成后应立即恢复。
4、卸料平台脚手架搭设完后，必须经过安全部门和工长、安全员验收，合格后方可使用。
5、经验收合格后的卸料平台，架子工每天要负责成品的保护，特别是雨后一定要认真检查架子的基础是否下沉，如发现问题要立即修复，保证施工安全。
6、在六级以上的强风过后，要认真检查架体上的拉结点是否有扣件和架体倾斜的现象，发现问题及时修复。
7、上架作业人员不得喝酒，严格遵守高处作业规程，进出建筑物和上下楼层一律走安全通道，不得攀爬脚手架。不得在架上抛扔垃圾。
（三）卸料平台拆除要点：
1、卸料平台脚手架拆除前，拆除方案经主管部门批准后，由项目技术负责人逐级进行技术交底。
2、拆架工作地点严禁非作业人员入内，拆架工作必须有专人指挥，并设警戒线设专人监护，架子的保留部分必须保持完整牢固，必要时应预先加固。
3、拆除架子时，操作人员必须带好安全帽，系好安全带扎好袖口。
4、脚手架拆除自上而下，逐步进行，后搭的先拆，先绑的后拆，严禁上下同时作业，严禁大推倒和拉倒，拆除时必须注意周围环境，防止打伤人员，防止落水管、檐口、电线及地下沟道等被损坏。
5、拆大横杆及剪刀撑时应先解开中间扣，然后由一人在中间将钢管抱住，并保持两端平衡，在由其他人解开两端扣，拆下的管件均保持完整齐全，不许丢失，保持清洁。
6、所有连墙杆件随卸料平台脚手架逐层拆除，严禁先将连墙杆件整层或按层拆除，分段拆除高差不应大于两步，如高差大于两步应增设连墙件加固，分段、分立面拆除时，对不拆除的脚手架应按搭设时的要求设置连墙件，并在端部设横向斜撑加固。拆至脚手架下部最后一根立杆高度时，应先设临时抛撑加固，再拆连墙杆等支撑杆件。
7、各构配件应用绳子栓牢递送下来，严禁抛掷到地面。

常用建筑材料在卸料平台上限值
序号
材料名称
规格
每块或根重量（kg）
最大允
许数量
1
P3015
300×1500×55mm
14．90
26块
2
P3012
300×1200×55mm
12．06
33块
3
P1015
100×1500×55mm
6．36
60块
4
扣件
直角
1．378
290个
5
扣件
对接
1．888
210个
6
扣件
旋转
1．480
270个
7
脚手管
6m长Φ48×3.5mm
23．268
17根
8
脚手管
4m长Φ48×3.5mm
15．512
25 根
9
脚手管
3m长Φ48×3.5mm
11．634
34根
10
脚手板
4000×250×50mm
41
9块
11
脚手板
3000×250×50mm
30．61
13块
12
木方
4000×100×60mm
17．143
23根
13
木方
3000×100×60mm
12．857
31根
