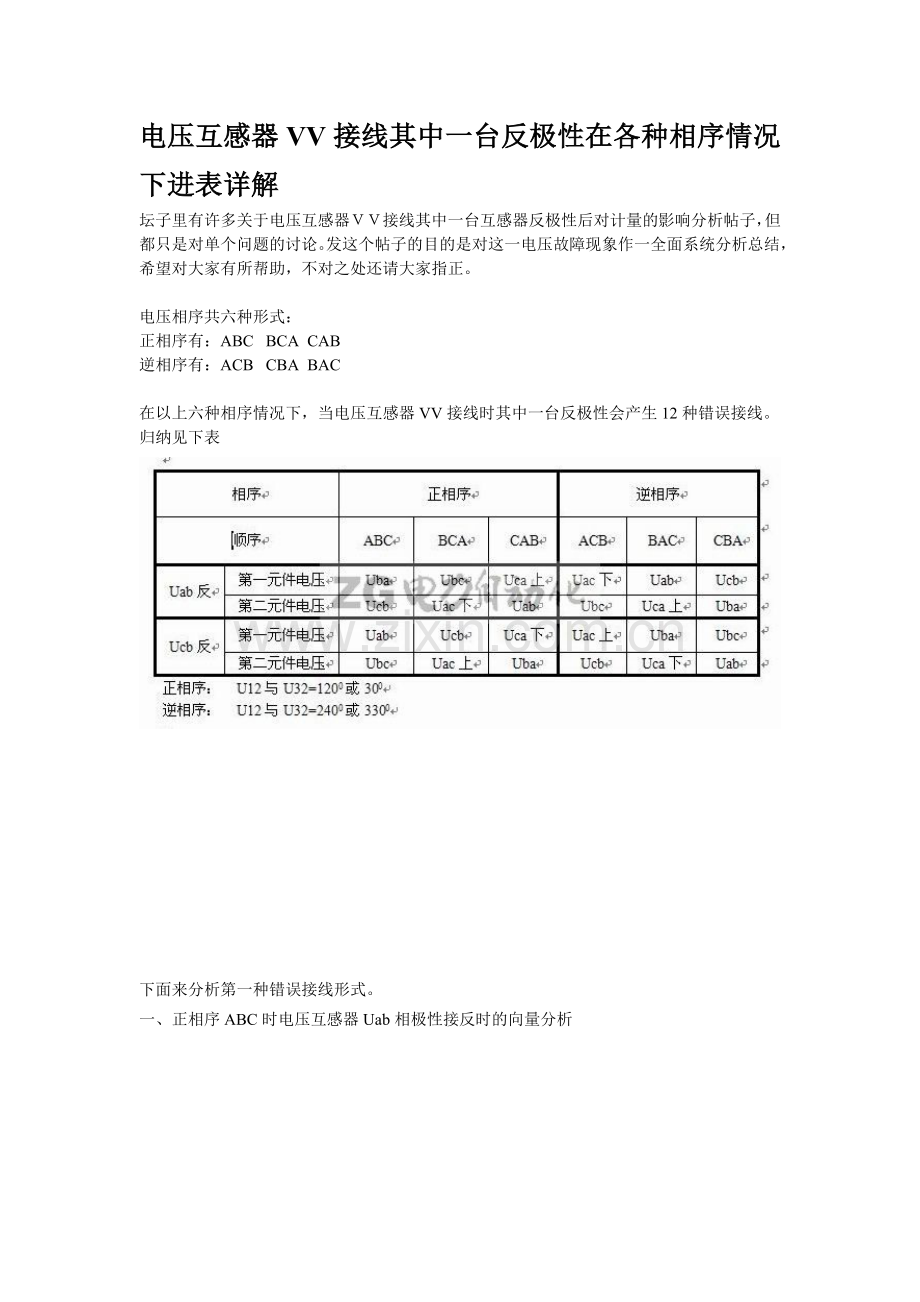

电压互感器VV接线其中一台反极性在各种相序情况下进表详解
坛子里有许多关于电压互感器ＶＶ接线其中一台互感器反极性后对计量的影响分析帖子，但都只是对单个问题的讨论。发这个帖子的目的是对这一电压故障现象作一全面系统分析总结，希望对大家有所帮助，不对之处还请大家指正。

电压相序共六种形式：
正相序有：ABC   BCA  CAB
逆相序有：ACB   CBA  BAC

在以上六种相序情况下，当电压互感器VV接线时其中一台反极性会产生12种错误接线。
归纳见下表

下面来分析第一种错误接线形式。
一、正相序ABC时电压互感器Uab相极性接反时的向量分析

由接线图及向量图可知，当正相序ABC，Uab相电压互感器极性反时，在向量图上Uab反向1800变成为Uba。
即进表第一元件实际电压为Uba (U12);  进表第二元件电压为Ucb (u32)。
Uba超前Ucb1200   U12=100V   U32=100V   U13=173V（向量图上未画出）。

本帖最后由 黄利文 于 2010-4-9 15:36 编辑

二、正相序ABC时电压互感器Ucb相极性接反时的向量分析

下载 (29.22 KB)
2010-4-7 19:13

由接线图及向量图可知，当正相序ABC，Ucb相电压互感器极性反时，在向量图上Ucb反向1800变成为Ubc。
即进表第一元件实际电压为Uab (U12);  进表第二元件电压为Ubc (U32)。
Uab超前Ubc1200   U12=100V   U32=100V   U13=173V（向量图上未画出）。

三、正相序BCA时电压互感器Uab相极性接反时的向量分析

下载 (45.11 KB)
2010-4-7 19:49

当相序为BCA，且Uab相接反时，由接线图及向量图1可知，Ubc+Uba=Uca在第二象限。因为Uab相极性接反，所以Uca应反向1800，变成为Uac在第四象限，见向量图2。
实际进表第一元件电压为Ubc；进表第二元件电压为Uac。
U12=100V   U32=173V   U13=100V。  U12超前U32=300
