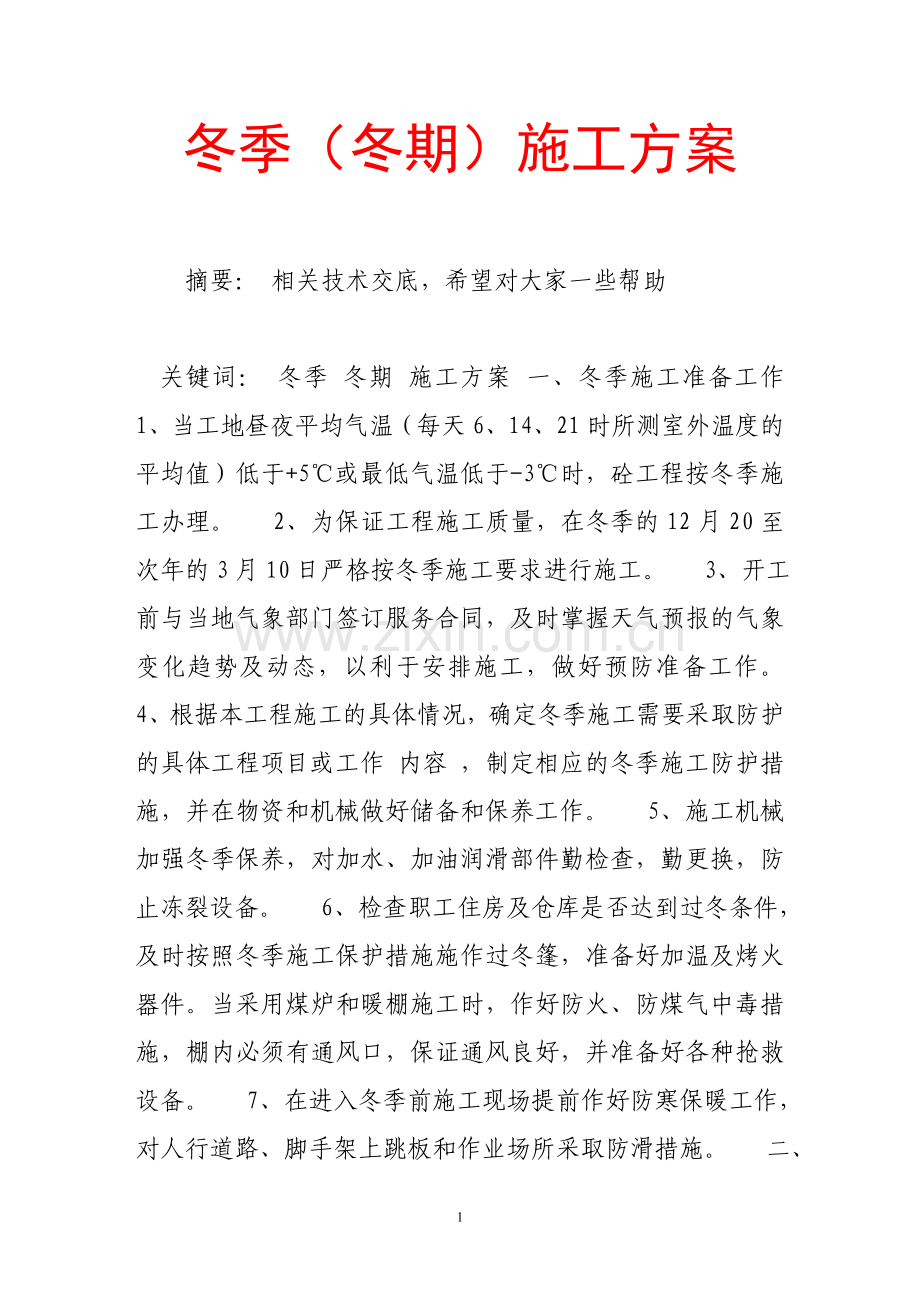

1、冬季(冬期)施工方案摘要: 相关技术交底,希望对大家一些帮助 关键词: 冬季 冬期 施工方案 一、冬季施工准备工作 1、当工地昼夜平均气温(每天6、14、21时所测室外温度的平均值)低于+5或最低气温低于-3时,砼工程按冬季施工办理。 2、为保证工程施工质量,在冬季的12月20至次年的3月10日严格按冬季施工要求进行施工。 3、开工前与当地气象部门签订服务合同,及时掌握天气预报的气象变化趋势及动态,以利于安排施工,做好预防准备工作。 4、根据本工程施工的具体情况,确定冬季施工需要采取防护的具体工程项目或工作 内容 ,制定相应的冬季施工防护措施,并在物资和机械做好储备和保养工作。 5、施工机械加
2、强冬季保养,对加水、加油润滑部件勤检查,勤更换,防止冻裂设备。 6、检查职工住房及仓库是否达到过冬条件,及时按照冬季施工保护措施施作过冬篷,准备好加温及烤火器件。当采用煤炉和暖棚施工时,作好防火、防煤气中毒措施,棚内必须有通风口,保证通风良好,并准备好各种抢救设备。 7、在进入冬季前施工现场提前作好防寒保暖工作,对人行道路、脚手架上跳板和作业场所采取防滑措施。 二、桥涵工程冬季施工保证措施 1、桥梁工程 我部 5座桥均已施工完毕,桥上竣工测量工作已完成。现还未进行铺架工作。在冬季来临前将锚栓孔内碎石杂务、积水清理干净,用采胶布沙袋将孔进行覆盖,避免雨雪进入孔内冻坏混凝土。 对桥梁人行道步板及托
3、架预制工作采用在暖棚内进行施工。 当架桥机对桥梁铺架完毕后根据天气及工期进度按排是否进行托架安装。当需要进行安装施工时,桥上必须使用防滑脚手架,上桥施工所有人员必须穿防滑靴系安全绳后方可上桥操作施工。 2、混凝土工程冬季施工保证措施 2.1、冬季条件下灌注的砼,在遭受冻结之前,采用普通硅酸盐水泥配置的混凝土其临界抗冻强度不低于设计标号的30%,C15及以下的混凝土其抗压强度未达到5Mpa前,不得受冻。在充水冻融条件下使用的砼,开始受冻时的强度不低于设计标号的70%。 2.2、冬季施工的砼配制、拌合、运输: 2.2.1、为减少、防止混凝土冻害,选用较小的水灰比和较低的坍落度,以减少拌合用水量,此
4、时可适当提高水泥标号,水泥标号不底于P.O 32.5。当混凝土掺用防冻剂(外加剂)时,其试配强度较设计强度提高一个等级。在钢筋混凝土中禁止掺用氯盐类防冻剂,以防止氯盐锈蚀钢筋。 2.2.2、拌合设备进行防寒处理,设置在温度不低于10暖棚内。拌制砼前及停止拌制后用热水洗刷拌合机滚筒。拌制砼时,砂石骨料的温度保持在0以上,拌合用水温度不低于5。必要时,先将拌合用水加热。当加热水不能满足拌合温度时,可再将骨料均匀加热。 2.2.3、水及骨料按热工 计算 和实际试拌,确定满足混凝土浇注需要的加热温度。 2.2.4、水的加热温度不宜高于80。当骨料不加热时,水可加热至80。以上,此时要先投入骨料和已加热
5、的水进行搅拌均匀,再加水泥,以免水泥与热水直接接触。 2.2.5、当加热水不能满足要求时,可将骨料均匀加热,其加热温度不应高于60。片石混凝土掺用的片石可预热。 2.2.6、水泥不得直接加热,可以在使用前转运入暖棚内预热。 2.2.7、砼的运输过程快装快卸,不得中途转运或受阻,运送中覆盖保温防寒。当拌制的混凝土出现坍落度减小或发生速凝现象时,应进行重新调整拌和料堤的加热温度。 2.2.8、混凝土拌合时间较常温施工延长50%左右,对于掺有外加剂的混凝土拌制时间应取常温拌制时间的1.5倍。砼卸出拌合机时的最高允许温度为40,低温早强砼的拌合温度不高于30。 2.2.9、骨料不得带有冰雪和冻块以及易
6、冻裂的物质,严格控制混凝土的配合比和坍落度,由骨料带入的水分以及外加剂溶液中的水分均应从拌合水中扣除。 2.2.10、拌制掺用外加剂的混凝土时,当外加剂为粉剂时,可按要求掺量直接撒在水泥上面和水泥同时投入。当外加剂为液体,使用前按要求配置成规定溶液,然后根据使用要求,用规定浓度溶液再配置成施工溶液。各溶液分别放置于有明显标志的容器内,不得混淆。 2.2.11、冬季施工运输混凝土拌和物时,尽量减少混凝土拌和物热量损失措施: 1)正确选择拌和机摆放位置,尽量缩短运输距离,选择最佳运输路线,缩短运输时间。 2)正确选择运输容器的形式、大小和保温材料。对长距离的运输,采用混凝土输送车,容量根据混凝土施
7、工用量和浇注时间选择。距离较小时可采用敞开式运输车,但必须进行加盖隔热材料。 3)尽量减少装卸次数并合理组织装入、运输和卸出混凝土工作。 2.3、冬季施工的砼浇注: 2.3.1、混凝土浇注前,清除干净模板和钢筋上的冰雪和污垢,当环境气温低于-10时,采用暖棚法将直径大于25mm的钢筋加热至正温。 2.3.2、砼的灌注温度,在任何情况下均不低于5,细薄截面砼结构的灌注温度不宜低于10,砼分层连续灌注,中途不间断,每层灌注厚度不大于20Cm,并采用机械捣固。 2.3.3、新、旧混凝土施工缝的清理: 1)前层混凝土的强度不得小于1.2Mpa。 2)施工缝处的水泥砂浆、松动石子或松弱混凝土必须凿除干净
8、,并用水冲洗干净,但不得有积水。 3)新混凝土在浇注前,宜在横向施工缝处先铺一层厚约15mm并与混凝土灰砂比相同而水灰比略小的水泥砂浆。然后再继续浇注新层混凝土。施工缝处的新层混凝土要重点捣实。 4)冬期施工接缝混凝土时,在新混凝土浇注前对结合面进行加热使结合面有5以上的温度,浇注完成后,及时加热养护使混凝土结合面保持正温,直至进浇注混凝土获得规定的抗冻强度。 5)当旧混凝土面和外露钢筋暴露在冷空气中时,对新、旧混凝土施工缝1.5m范围内的混凝土和长度在1.0m范围内的外露钢筋进行防寒保温。 6)混凝土采用机械捣固并分层连续浇注,分层厚度不小于20cm。 2.4、冬季施工的砼养护: 混凝土养护
9、采用暖棚法和掺加防冻剂法养护。 2.4.1、暖棚法养护:此 方法 适用于框架施工 1)在构筑物周围用钢管搭设大棚,用采胶布包裹密封,大棚搭设必须牢固、不透风,上覆盖草带。 2)采用燃煤取暖炉加热,必须将炉的排气管引出棚外,将烟气排到棚外。以防止煤气中毒和防止氧化碳浓度过高加速混凝土的碳化。 3)暖棚内底部温度不低于5,当低于5时应采取增加煤炉的办法。混凝土养护期间,安排专人对煤炉进行检查,填加燃煤,保持棚内温度。 4)暖棚内应有一定的湿度(由实验室测定),当湿度不够时,要向混凝土面及模板洒水或覆盖润湿堤草袋。 2.4.2混凝土掺加防冻剂的养护: 1)混凝土外露表面采用采胶布加草袋进行覆盖,在负
10、温情况下不得浇水养护。 2)混凝土养护初期的温度,不得低于防冻剂规定的温度,当达不到规定的温度时,且混凝土强度小于3.5Mpa时要采取保温措施,使混凝土温度不低于防冻剂规定的温度。 2.5、混凝土拆模 2.5.1、冬季混凝土拆模强度应满足以下要求: 满足混凝土正常温度下拆模强度的要求,并同时满足抗冻要求的规定 正常温度下混凝土拆模强度: 侧模在混凝土强度达到 2.5Mpa以上,且其表面及棱角不因拆模而受损时,方可拆模。 底模应在混凝土强度符合以下要求时方可拆模。 结构类型 结构跨度( m) 达到混凝土设计强度的百分率( %) 板、拱 2 50 28 75 8 100 梁 8 75 8 100
11、悬臂梁(板) 2 75 2 100 2.5.2、混凝土与环境的温差不得大于15,当温度差在10以上,但低于15,拆除模板后立即在混凝土表面采取覆盖措施,如覆盖草袋及彩胶布。 2.5.3、采用暖棚法养护的混凝土,当养护完毕后得环境气温仍在0以下时,应待混凝土冷却至5以下后,方可拆除模板。 2.6、冬季施工混凝土质量检查 2.6.1、冬季混凝土质量检查除满足一般混凝土要求外还要满足下列要求。 2.6.2、在砼拌制和灌注期间,测定水和粗细骨料装入搅拌机时的温度、砼的拌制温度、灌注温度和环境温度。每一工作班至少检测4次。用低温早强砼或用蓄热法养护砼时,在灌注后3天内随时进行检测。 2.6.3、冬季施工
12、砼除按规定制作标准养护的试件外,还根据建筑物养护、拆模和承受荷载的需要,制作施工检查试件,借以查明强度的 发展 情况。施工检查试件的养护应与建筑物相同。 3、砌体工程冬季施工保证措施 本管段的砌体工程主要是路基加固及附属工程及部分框架顶进到位后挡墙工程。对于分散、量少、不 影响 工期的工点冬季尽量不安排施工,对砌体集中且工期紧迫要求的工点可以安排在冬期施工。 3.1、砌体工程防冻要求: 砂浆强度未达到设计强度的 70 %前,不得使其受冻。 冬期施工的气温、冬期施工前的准备符合前述要求。 3.2、砂浆配置及砌筑 采取以下措施保证砂浆正温砌筑:砂浆原材料加热、暖棚内拌制砂浆、掺盐法、就近工点拌制、
13、减少积存、避免倒运。 3.2.1、砂浆原材料加热;同混凝土原材料加热,通过热工计算,采用暖棚法时保证砂浆砌筑温度不低于5。 3.2.2、砂浆在暖棚内机械拌制,环境温度不低于5,搅拌时间不少于2min。当砂浆用量较少时,可在暖棚内人工拌制,必须严格按配合比过称计量,翻拌次数较常温增加23次。 3.2.3、砂浆随拌随用,中途不倒运,每次拌制砂浆尽量在30min内用完,当在运输或储存过程中发生离析、泌水现象时,砌筑前要重新拌和。已凝结或冻结的砂浆一律不得再使用。 3.2.4、暖棚设在每个工点,兼作砌体养生用,保证短距离运输砂浆(距离一般不超过20m),可以避免积存,无须倒运。 3.2.5、砌体所用的
14、石料,砂预先清除冰雪冻块,并且根据工程进展,提前运入棚内。石料表面与砂浆的温差不高于20度。 3.3、砌体养护 所施工砌体随砌筑随覆盖养护,一般情况下采用覆盖草袋及采胶布养护砼和砌体。 对有条件的框架挡墙可采用暖棚法养护,即砌体在暖棚内进行砌筑施工。其施工同混凝土暖棚法施工。 冬季施工砌体除按规定制作标准养护的试件外,再根据建筑物养护、拆模和承受荷载的需要,制作施工检查试件,借以查明强度的发展情况。检测试件的养护应与建筑物相同。 4、钢筋工程冬季施工保证措施 在负温条件下,钢筋的力学性能发生变化,屈服点和抗拉强度增加,伸长率和抗冲击韧性降低,脆性增加,加工性能下降。 4.1、冬期钢筋的闪光对焊
15、采用在室内进行,焊接时的环境气温不低于0。 4.2、钢筋提前运入加工棚内,焊接完毕后的钢筋待完全冷却后才能搬运往室外。 4.3、在困难条件下,对以承受静力荷载为主的钢筋,闪光对焊的环境气温可适当降低至-10。 4.4、冬期电弧焊接时,有防雪、防风、及保温措施,并选择韧性较好的焊条。焊接后的接头严禁立即接触冰雪。 4.5、帮条焊时帮条与主筋之间采用五点定位焊固定,搭接焊时用两点固定,定位焊缝应离帮条或搭接端部20mm以上,帮条与搭接焊缝厚度不小于0.3d,并不大于4mm,焊缝宽度不得小于0.7d,并不得小于8mm。 三、路基工程冬季施工保证措施 冬季低温路基施工的重点是处理好土壤的防冻、土壤的挖
16、掘及土方的填筑三个环节。 1、路堤填筑施工 1.1、低温的界定:昼夜平均气温在0。以下且连续15d,均应按低温施工办理。 1.2、低温施工的路堤必须在冻结前处理完毕,处理 方法 除满足路基一般施工规定外,还要清理干净冰雪、疏干积水、坑洼处用与地基同类型的未冻土填平压实。处理好的地基随即覆盖不使冻结。 1.3、路堤填筑 1.3.1、填料要求: 低温填筑路堤用料,一般采用 A类填料,本段路堤填筑均选用卵石土(渗水土)。 1.3.2、填筑压实 填土厚度;冬期路基施工按横断面全宽分层平铺,分层填筑厚度按正常温度施工的厚度减薄 2025%,并不得铺成斜层,已铺土层未压实前不中断施工;路堤填筑每侧超宽填1
17、050cm并压实,待冬期过后修整边坡时削去多余部分并夯拍密实。 施工地段的积雪,施工前进行清除干净。 施工中遇大雪或其他原因中途停工时,整平填层及边坡并加覆盖;继续施工前,清除干净边面冰雪。 填筑路堤要随挖、随运、随填、随压实,已铺土层未压实前,不得中断施工。保证挖、运、填、压的周转时间小于土的冻结时间。 对取土场宜一次连续挖至设计标高,挖土前清除干净表面积雪,对取土场、路堤边坡外露土层采用草袋进行覆盖。 低温施工的路基坡面及边坡整修工作在来年解冻后进行。 2、级配碎石工程 2.1、级配碎石尽量抢在冬期以前完成,部分剩余量在0以上天气晴朗、风力较小的时间施工,雨雪天不施工。 2.2、碎石级配均
18、匀,结冰的集料不使用,对石粉进行遮盖,防止雨雪淋湿。 2.3、搅拌级配碎石按配合比一次将水加足,避免施工现场洒水,装运中及时加盖防寒棚布,并尽快运至现场。 2.4、搅拌好的级配碎石运至现场后,立即摊铺碾压,避免长时间裸露,已铺层未压实前不得中断施工。 2.5、碾压检测合格后立即使用彩胶布覆盖,并加盖草袋保温养护,此时不得洒水养护。 2.6、施工中级配碎石搅拌,必须根据运输、摊铺能力相匹配,要衔接好,做到随拌随用,减少拌制好的级配碎石停留时间及材料浪费。 四、机械设备冬季防寒、防冻、防火、防滑工作措施: 1、在进入冬季前对所有机械设备做全面的维修和保养,作好油水管理工作,结合机械设备的换季保养,
19、及时更换相应牌号的润滑油;对使用防冻液的机械设备确保防冻液符合当地防冻要求;未使用防冻液的机械设备要采取相应的防冻措施(采取停机后排放冷却水或进入暖棚车间内) 2、各种车辆使用的燃油,要根据环境气温选择相应的型号,冷车起步时,要先低速运行一段路程后再逐步提高车速。 3、冬季车辆启动发动机前,严禁用明火对既有燃油系统进行淤热,以防止发生火灾。 4、冰雪天行车,汽车要设置防滑链;司机在出车前检查确认车辆的制动装置是否达到良好状态,不满足要求时不得出车,遇有六级以上大风、大雪大雾不良气候时停止运行。 5、严格执行定机定人制度,机械保管人员要坚守岗位,看管好设备,并作好相应的记录。严格执行派车单作业票
20、制度。下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础,在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师
21、之恩,诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了,希望(,请保留此标记。)你们有好的前途,失败不要灰心,你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母,你们生我养我,纵有三世也无法回报你们,要离开你们出去工作了,我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的。 致谢词2 在本次论文设计过程中,
22、感谢我的学校,给了我学习的机会,在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师,没有这些年知识的积淀,我没有这么大的动力和信心完成这篇论文。感恩之余,诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。 谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文:首先
23、,我想说“荣幸”,因为茫茫人海由不相识到相识实在是人生一大幸事,更希望能在三年的学习生活中能够与大家成为好同学,好朋友。其次我要说“幸运”,因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光,更是为了我们自己未来美好生活和个人价值,加油。哦,对了,我的名字叫“*”,希望大家能记住我,因为被别人记住是一件幸福的事!)查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑(本页是封面)【最新资料 Word版 可自由编辑!】 14
