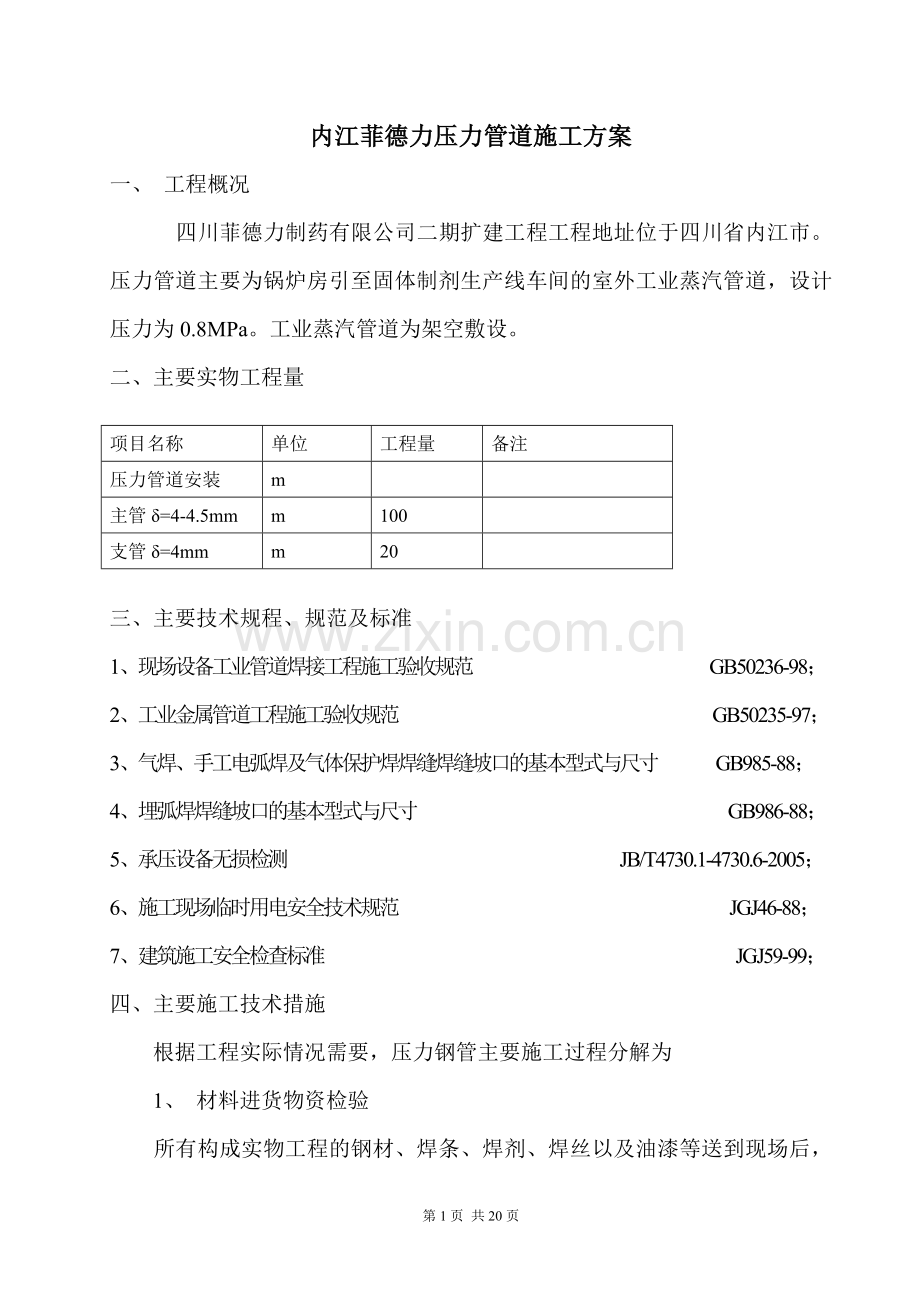

内江菲德力压力管道施工方案一、工程概况　　四川菲德力制药有限公司二期扩建工程工程地址位于四川省内江市。压力管道主要为锅炉房引至固体制剂生产线车间的室外工业蒸汽管道，设计压力为0.8MPa。工业蒸汽管道为架空敷设。二、主要实物工程量项目名称单位工程量备注压力管道安装 m 主管δ=4-4.5mm m 100 支管δ=4mm m 20 三、主要技术规程、规范及标准 1、现场设备工业管道焊接工程施工验收规范　　 GB50236-98； 2、工业金属管道工程施工验收规范　　 GB50235-97； 3、气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸　　　GB985-88； 4、埋弧焊焊缝坡口的基本型式与尺寸　　　　　　　　　　　　　 GB986-88； 5、承压设备无损检测　　　　　　　　　　　 JB/T4730.1-4730.6-2005； 6、施工现场临时用电安全技术规范　　　　　　　　　　　　　　 JGJ46-88； 7、建筑施工安全检查标准　　　　　　　　　　　　　　　　　　 JGJ59-99；四、主要施工技术措施　　根据工程实际情况需要，压力钢管主要施工过程分解为　　1、材料进货物资检验　　所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织相关技术负责人，材料员对来料依据设计图纸，设计更改，材料计划等进行验收，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。本工程所用的20#钢,必须满足《压力容器用钢》GB6654-1996的规定。对可疑钢板采用超声波检查或采用样送检，检查合格后方能使用。　　2、钢管焊接　　2.1压力管道工程的管道材质为20#钢,管道壁厚为。　　主管4～4.5mm，支管4mm；根据设计文件及施工现场的具体情况，焊接采用手工电弧焊，二氧化碳保护焊和埋弧焊相结合的焊接方式，一般情况下，钢板接料和管道的纵缝焊接采用埋弧焊，二氧化碳保护焊和手工电弧焊，管道环缝及加劲环采用二氧化碳保护焊和手工电弧焊，其余部分采用二氧化碳保护焊或手工电弧焊焊接。　　2.2 坡口加工预制　　（1）管道坡口加工时，由于壁厚均小于25mm，故均采用V型坡口（25°～30°）。　　（2）管道坡口采用氧气-乙炔半自动割刀加工，半自动割刀无法加工的特殊部位可采用手工切割加工。　　（3）坡口加工后必须除去坡口表面的氧化皮、溶渣及影响接头质量的表面后，并应将凹凸不平处打磨平整。　　4.3 焊接工艺　　（1）工程管道焊缝按其重要性分为三类。其中：　　一类焊缝：　　A、岔管的所有焊缝。　　B、主厂房内明管环缝。　　C、凑合节合拢环缝。　　D、闷头与管壁的连接焊缝。　　此类焊缝若用超声波探伤抽查率为50%，射线探伤复查率为5%，质量要求为B1级合格。　　二类焊缝：　　A、钢管管壁环缝；　　B、止水环、加劲环的对接焊缝及其与管壁之间的组合焊缝。此类焊缝若用超声波探伤抽查率为50%，质量要求为B2级合格。　　三类焊缝：　　受力很小，且修复时不致停止发电或供水的附属构件焊缝。　　（1）焊缝组对前应将坡口及其内侧表面不小于10mm范围内的油、漆、垢、锈、毛刺等清除干净，且不得有裂纹、夹层等缺陷。　　（2）管子或管件对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；　　（3）焊条使用前应按规定进行烘干，并应在使用过程中保持干燥。焊丝使用前应清除其表面的油污、锈蚀等。压力管道焊接各类焊缝所选用的焊条、焊丝、焊剂可参照下表选用。钢种牌号手工焊二氧化碳气体保护焊焊条牌号符合国标型号相当于AWS型号焊丝牌号焊剂牌号符合国标型号相当于AWS型号低合金钢 20# J422 E4303 CHE422 H08MnSiH10MnSiH08Mn2SiA 　　（5）焊接材料应按下列要求进行烘焙和保管：　　焊条、焊剂应放置于通风、干燥和室温不低于5℃的专设库房内，设专人保管，烘焙和发放，并应及时作好实测温度和焊条发放记录。烘焙温度和时间应严格按厂家说明书的规定进行。烘焙后的焊条应保存在100-150℃的恒温箱内，药皮应无脱落和明显的裂纹。现场使用的焊条应装入保温筒，焊条在保温筒内的时间不宜超过4h，超过后，应重新烘焙，重复烘焙次数不宜超过2次。焊丝使用前应清除铁锈和油污。（6）遇有穿堂风或风速超过8m/s的大风和雨天、雪天以及环境温度在-5℃以下、相对湿度在90%以上时，焊接处应有可靠的防护措施，保证焊接处有所需的足够温度，焊工技能不受影响，方可施焊。（7）施焊前，应将坡口及其两侧50-100mm范围内的铁锈、熔渣、油垢、水迹等清除干净。　　（8）焊缝（包括定位焊）焊接时，应在坡口上引弧、熄弧，严禁在母材上引弧，熄弧时应将弧坑填满，多层焊的层间接头应错开。　　（9）定位焊焊接应符合下列规定：　　一、二类焊缝的定位焊焊接工艺和对焊工要求与主缝（即一、二类焊缝，下同）相同；　　对需要预热焊接的钢板，焊定位焊时应以焊接处为中心，至少应在150mm范围内进行预热，预热温度较主缝预热温度高出20-30℃；定位焊位置应距焊缝端部30mm以上，其长度应在50mm以上，间距为100-400mm，厚度不宜超过正式焊缝高度的二分之一，最厚不宜超过8mm；施焊前应检查定位焊质量，如有裂纹、气孔、夹渣等缺陷均应清除。　　（10）工卡具等构件焊接时，严禁在母材上引弧和熄弧。　　（11）双面焊接时，单侧焊接后应用碳弧气刨或角向砂轮机进行背面清根，将焊在清根侧的定位焊缝金属清除。采用碳弧气刨清根时，清根后应用砂轮修整刨槽。　　（12）焊缝组装局部间隙超过5mm，但长度不大于该焊缝长的15%时，允许在坡口两侧或一侧作堆焊处理，但应符合下列规定：　　a、严禁在间隙内填入金属材料；　　b、堆焊后应用砂轮修整；　　c、根据堆焊长度和间隙大小，对堆焊部位的焊缝应酌情进行无损探伤检查。　　（13）纵缝埋弧焊在焊缝两端设置引弧板和熄弧板，引弧板和熄灭弧板不得用锤击落，应用氧-乙火焰或碳弧气刨切除，并用砂轮修磨成原坡口型式。　　（14）焊接完毕，焊工应进行自检。一、二类焊缝自检合格后，应在焊缝附近用钢印打上代号，作好记录。 3、钢管的校正和加固　　3.1因钢管在制作、焊接、吊装、运输、安装过程中可能会出现局部变形，必须重新对钢管的弧度进行校正，校正主要采用千斤顶调整钢管的圆度，局部地方可采用火焰校正。　　3.2为确保钢管在运输及安装过程中不会发生大的变型，校正后的管段需重新进行加固处理，加固采用临时支撑点焊在管口内壁上，支撑点的多少根据现场实际情况进行调整，以满足强度需要为原则，尽量减少在管道内壁的焊接量。　　3.3 钢管探伤所有在加工完成的焊缝，必须经过检验合格后，才能进入安装工序，具体见管道焊接工艺施工技术。　　3.4 管道油漆防腐管道油漆防腐必须在焊接检验合格后进行。　　3.5 表面预处理钢材表面涂装前，必须进行表面预处理。在预处理前，钢材表面的焊渣、毛刺、油脂等污物应清除干净。　　表面预处理质量，应符合施工图纸的规定。钢管内壁采用喷涂材料、除锈等级应达到GB8923-88规定的Sa21/2级。埋管外壁采用喷涂水泥浆时，应达到Sa1级。表面预处理应使用洁净、干燥、有棱角的石英砂喷射处理钢板表面。喷射用的压缩空气应经过过滤，除去油水。当钢材表面温度低于露点以上3℃、相对湿度高于85%时，不得进行表面预处理。　　喷刷后的表面不应再与人手等物体接触，防止再度污染。施喷涂料前，应使用钢刷清除残留砂粒等杂物。作业人员应带纤维手套。若不慎用手触及已清理好的表面，应立即用溶剂清洗钢管表面。　　3.6 涂装施工　　施涂前，专业技术人员应根据施工图纸要求和涂料生产厂的规定进行工艺试验。试验过程中应有生产制造厂的人员负责指导，试验结果应报送监理人员。组焊后的管节、岔管及附件（除安装焊缝外），现场安装焊缝及表面涂装损坏部位应在现场进行涂装。　　清理后的钢材表面在潮湿气候条件下，涂料应在4h内涂装完成，金属喷涂应在2h内完成；在晴天和正常大气条件下，涂料涂装时间最长不超过12h，金属喷涂时间不超过8h。涂装材料的使用应按施工图纸及制造厂的说明书进行。涂装材料品种以及层数、厚度、间隔时间、调配方法等均应严格执行。当空气中相对湿度超过85%、钢板表面温度低于大气露点以上3℃，以及产品说明书规定的不利环境，均不得进行涂装。本工程的钢管内壁应涂刷超厚浆型环氧沥青漆,漆膜厚度:底漆250μm，面漆250μm。安装环缝两侧各100mm范围内，在表面预处理后，应预留不刷漆，其它采用小型高压喷涂机械施喷涂料。埋管外壁应均匀涂刷一层水泥浆，涂后注意养护。施涂过程中，要特别注意防火、通风、保护工人健康。施涂后的钢管应小心存放，保护涂层免受损伤，并防止高温、灼热及不利气候条件的有害影响。各喷涂层间的喷枪走向应相互垂直，交叉覆盖。上一层涂层表面湿度降到70%后，再进行下一层喷涂。　　3.7涂层质量检验　　在不适于施涂和养护的环境条件下所作的涂装，监理人员有权指示施工单位清除后重新涂刷。涂层漏涂者应予修补。若检查发现流挂、皱纹、针孔、裂纹、鼓泡等现象时，应进行处理，直至监理人员认为合格为止。涂层内部质量检验应符合施工图纸要求。涂层厚度及结合性能检验按施工图纸要求进行质量检验。涂装结束后，专业技术负责人应会同监理人员对钢管的全部涂装面进行质量检查和验收。钢管涂装的质量检验成果应报送监理人员。　　4、压力管道安装　　4.1 压力管道安装程序　　4.2 压力管道安装工艺：　　（1）基础复核　　为确保管道的平面坐标位置及高程，在管道安装前，应重新复核管道的中心线及临时支墩的标高，核对无误后方可施工，同时作好检测记录。　　（2）管道运输及安装顺序　　待安装的管段加工好以后，需用5T汽车转运到安装地。桩号引0+320.000位置洞顶中心线上部设置φ30*800的预埋钢筋作为吊点见附图，采用5T手动葫芦将管段下车，放在C24轻轨或［10#上面的运输小车上。管段通过5T卷扬机牵引，托运至安装点。本工程拟将发电机前的第一节支管作为首装节，逆水流方向施工。如果现场情况不允许按上述顺序施工，则按实际情况调整。　　（3）安装方法　　a. 首装节安装　　按本工程的施工顺序，拟将发电机前的第一节支管管段作为安装起始节。利用汽车或者其他方式将该管节运至安装位置，根据已复核后的基准台进行中心、高程的调整，经过检查合格后，即可用型钢将钢管临时固定于预埋的锚筋上，经检查固定牢固后，将第二节管段运至安装位置，以第一节钢管为基准调整第二节钢管的中心和高程，同时用千斤顶和拉紧器调整相邻两管口的间隙，管口压缝采用压马和楔子板压缝，压缝一般从上中心向下分两个工作面进行，同时，要注意钢板错边和环缝间隙。　　将两节钢管组成大节后，应重新复核中心线偏差和倾斜度，将首装节的上、下游管口的几何中心误差调整至5mm以内（运用中垂线原理，采用水平仪、吊线球、钢卷尺，便可将临时活动支腿焊死，用型钢将钢管固定于预埋的锚筋上。　　为防止加固焊接时，因焊接收缩造成钢管位移，加固型钢有一端焊缝，应为搭接焊，且应在最后焊接。加固完，再复测中心线、高程、里程和倾斜，作好记录。首装节安装好后，为保证管道不发生位移，可先浇筑二期混凝土，浇注前应对该段的焊接进行检测，合格后方可浇筑。　　b. 弯管、倾斜管的安装　　弯管安装要注意各节弯管下中心的吻合和管口倾斜，当下弯管安装时，即将其下中心对准首装节钢管的下中心。如有偏移可在相邻管口上，各焊一块挡板，在挡板间用千斤顶顶转钢管，使其中心一致。弯管的上、下中心和水平段钢管一样，可挂垂球或用经纬仪测定；弯管安装2至3节后，必须检查调整，以免误差积累，造成以后处理困难。斜管安装方法和弯管相同。　　c. 叉管的安装　　叉管采用在加工场组装检查合格后，再分段用汽车运至施工点安装的方法；安装过程与直管段基本相同，先将叉管分成两部分运到安装地点组合好，之后再与两支管同时进行对接。当叉管全部组装完毕后，必须对两个支管的中心、高程、里程和倾斜进行复核，无误后将临时支撑焊牢，方可进行施焊工作。　　（4）内支撑切除及管内补漆　　管道内支撑的切除应在二期混凝土浇注后进行，拆除钢管上的卡具、吊耳、内支撑和其他临时构件时，严禁使用锤击法，应用碳弧刨或氧气—乙炔焰在其离管壁3mm以上处切除，严禁损伤母材。切除后，钢管内壁上残留的痕迹和焊疤，再用砂轮机磨平，并认真检查有无微裂纹。检查合格后采用手工涂刷对切除部位进行补漆。　　（5）竣工验收　　压力管道工程全部完工后，由施工单位提交钢管工程验收申请报告，并提交完整的完工验收资料。经监理报送发包人批准后，进行钢管工程的完工验收。　　验收时应提交的资料如下：　　a. 钢管竣工图；　　b. 各项材料和连接件的出厂质量证明书、使用说明书或试验报告；　　c. 钢管制造、焊接、安装的质量检查报告；　　d. 钢管一、二类焊缝焊接工作档案卡（包括焊工名册和代号）；　　e. 重大缺陷处理报告；　　f. 监理人要求提供的其它完工资料。　　6、钢管试验钢管水压试验将根据现场情况另外编制方案　　7、雨季施工措施由于压力钢管施工处于季节性雨季，我单位将根据现场情况搭设防雨蓬，并作好施工场地的排水工作。五、主要施工机具需用计划机具、设备需用一览表序号名称规格数量备注 1 卷板机 30*2000 1 2 10吨龙门吊 1 3 汽车 5t 1 4 生活车 1 5 汽车吊 16t 1 6 卷扬机 5T 1 7 半自动切割机 4 8 CO2气体保护焊机 2 9 埋弧焊机 1 10 直流焊机 10KW 15 11 电烘箱 30KG 2 两用 12 空压机 6立方米 1 13 空压机 2立方米 2 14 电动试压泵 60MPa 1 15 超声波探伤仪 1 16 X射线探伤仪 1 17 卷扬机 5T 1 18 卷扬机 1T 1 19 链条葫芦 5T 4 20 链条葫芦 2T 8 21 千斤顶 16T 3 22 高压喷涂机 1 23 保温筒 20 24 水准仪 2 25 经纬仪 1 26 步话机 4个 27 钢丝绳 φ16 600米 28 钢丝绳 φ6.5 150米 29 大锤 18磅 4 30 大锤 12磅 6 31 角向磨光机 φ180 8 32 角向磨光机 φ125 4 32 角向磨光机 φ100 10 33 氧气、乙炔软管 30米各12 35 氧气瓶 20 36 乙炔瓶 10 37 气割枪 10 38 烤枪大号 3 39 钢号码 0-9 2 40 盒尺 5米 2 41 盘尺 20米 2 42 盘尺 50米 2 43 盘尺 100米 2 六、高峰期劳动力需用计划工种铆工焊工电工油漆工探伤起重普工后勤管理合计人数 8 15 1 6 1 4 8 2 3 48 七、焊接工艺规程见附表一八、压力试验管道安装完毕，热处理和无损检验合格后,应进行压试验。 1、试验前应先将管道系统与设备断开，检查系统中的阀门及其他管路上安装的仪器，应临时拆卸。 2、在管道的最高点安装排气装置，在必要的地方设置膨胀节及芒板等截流装置。 3、试验时，应测量试验温度，严禁材料试验温度接近脆性转变温度。 4、承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa。 5、液压试验应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，停压30min，以压力不降、无渗漏为合格。 6、试验结束后，应及时拆除盲板、膨胀节限位设施，排尽积液。排液时应防止形成负压,并不得随地排放。 7、当试验过程中发现泄漏时，不得带压处理。消除缺陷后,应重新进行试验。说明施工组织设计大全，全套5张光盘，由杭州嘉意德科技有限公司整理销售。嘉意德公司其他产品介绍如下：工程竣工资料制作软件：首家基于word平台开发的资料软件，具有简单易用、功能强大、性能稳定等特点，涵盖了施工工程过程中技术文件、质量验收资料、质量保证资料、工程管理资料、监理资料和安全资料等各类文件、表格的编制和管理。适用于工程中各方主体的相关人员使用，如工程资料员、监理工程师以及工程文件整理、归档单位的工程竣工资料管理人员等。嘉意德资料软件表格样式齐全，操作简便！是全国版本最全的资料软件主流品牌，共有70多个各地方版本及行业版本，如公路资料、电力资料、节能资料、水利资料等。施工安全验算软件：含脚手架、模板、用水用电、塔吊、基坑支护、钢筋支架、结构吊装、混凝土工程、降排水等九大模块。是现场安全管理必不可少的软件之一。软件将施工安全技术和计算机科学有机结合起来，符合施工现场特点和要求，依据有关国家规范和地方规程，根据常用的施工现场安全设施类型进行计算和分析，为施工企业安全技术管理提供了便捷的计算工具。同时生成规范化专项方案计算书，为施工组织设计的编制提供了可靠的依据。标书制作与管理软件：是一个集标书制作与标书管理功能于一身的招投标软件，用于快速编制各类标书和施工组织设计。内置模板源自建设系统各大企业的实际工程，设计水平高、文字素质好。庞大的素材库包含工业、民用、水电、路桥的综合施工组织总设计，以及各类结构形式、各种高度的工业、民用、路桥、水电等单位工程的施工组织设计，还提供了特种工程、建筑、安装、乃至钢结构的施工组织设计，几乎囊括了编标所需的所有内容。智能网络计划编制软件：该软件系统采用图形编辑方式，不需画草图，不需记住工作的代号，只需用鼠标就可以在网络图中进行添加、修改工作和调整逻辑关系，而不需再去输入紧前、紧后关系，并实时计算关键线路，自动添加工程标尺，横道图自动生成，非常快捷、方便。施工平面图绘制软件：本软件提供了多种绘图工具，具备强大的绘图操作功能，并集成了多个图远库，包括建筑及构筑物库、材料及构件堆场库、施工机械库、交通运输库等等，可直接调用，您只需移动鼠标，就能够方便绘制出一张完整而又准确的施工平面图。临时用电设计计算软件：是国内第一款对施工临时用电配置设计及计算类软件，软件严格按照国家规范进行编制。采用领先图形模式进行配电设计，及根据JGJ46-2005规范8.1.1条规定采用三相附和平衡计算法，使计算结果更加合理，软件还对配电箱、用电设备的开关、漏保、熔断器等电气的选择电流进行专门有正对的计算（考虑了尖峰电流等情况对电气设备的影响），使选择的电气设备更合理。本软件采用领先的．Net技术开发而成，具有易学、易用、高效等特点。任何购买过施工组织设计大全的用户再次购买以上我公司任一款软件均按8折优惠！施工组织设计大全每月升级网址：杭州嘉意德科技有限公司电话：0571-88980586 13735520851 网址：下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！）查看更多与本文《高中生开学自我介绍》相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版可自由编辑！！】精品word文档可以编辑（本页是封面）【最新资料 Word版可自由编辑！！】第20页共20页
