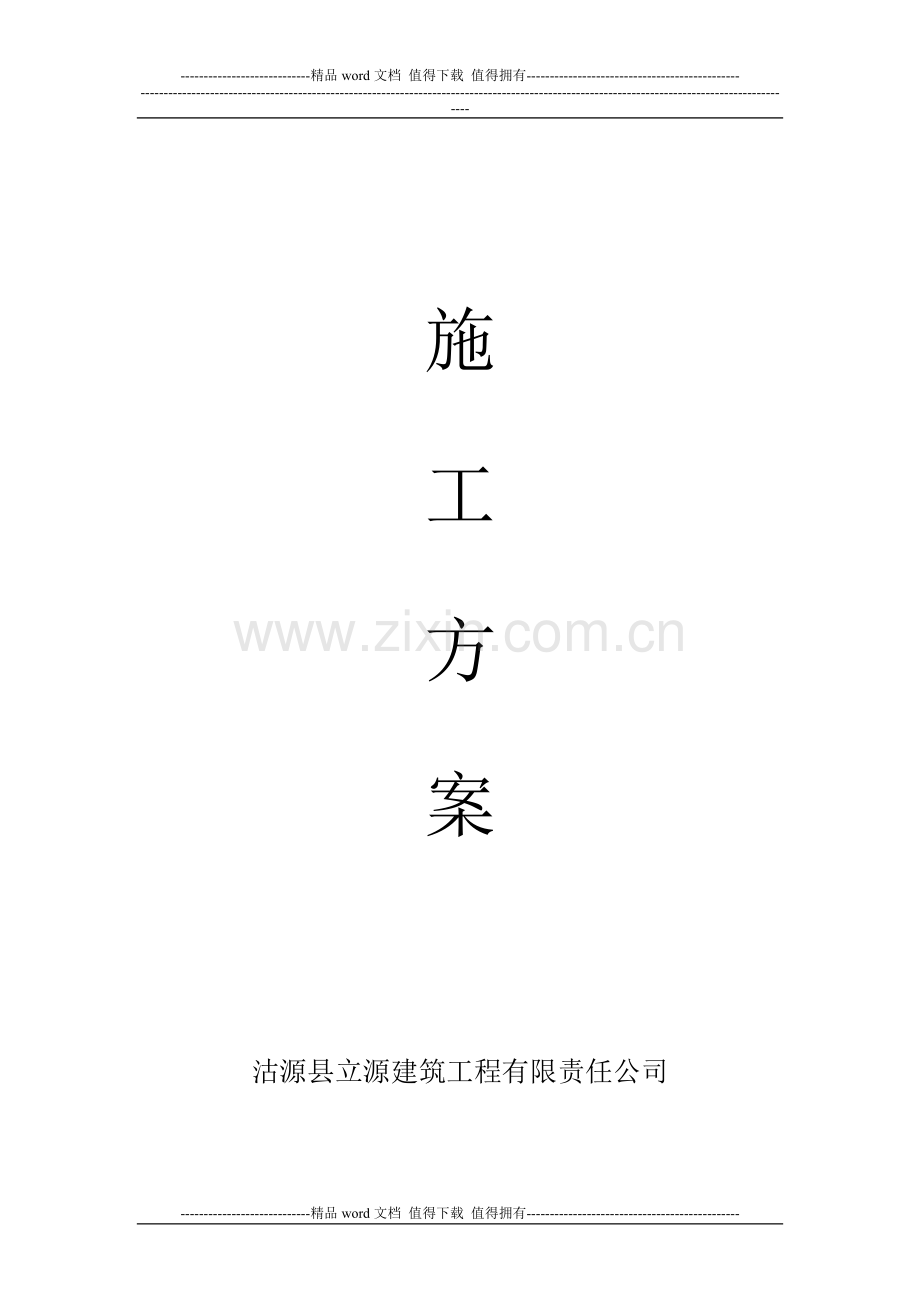

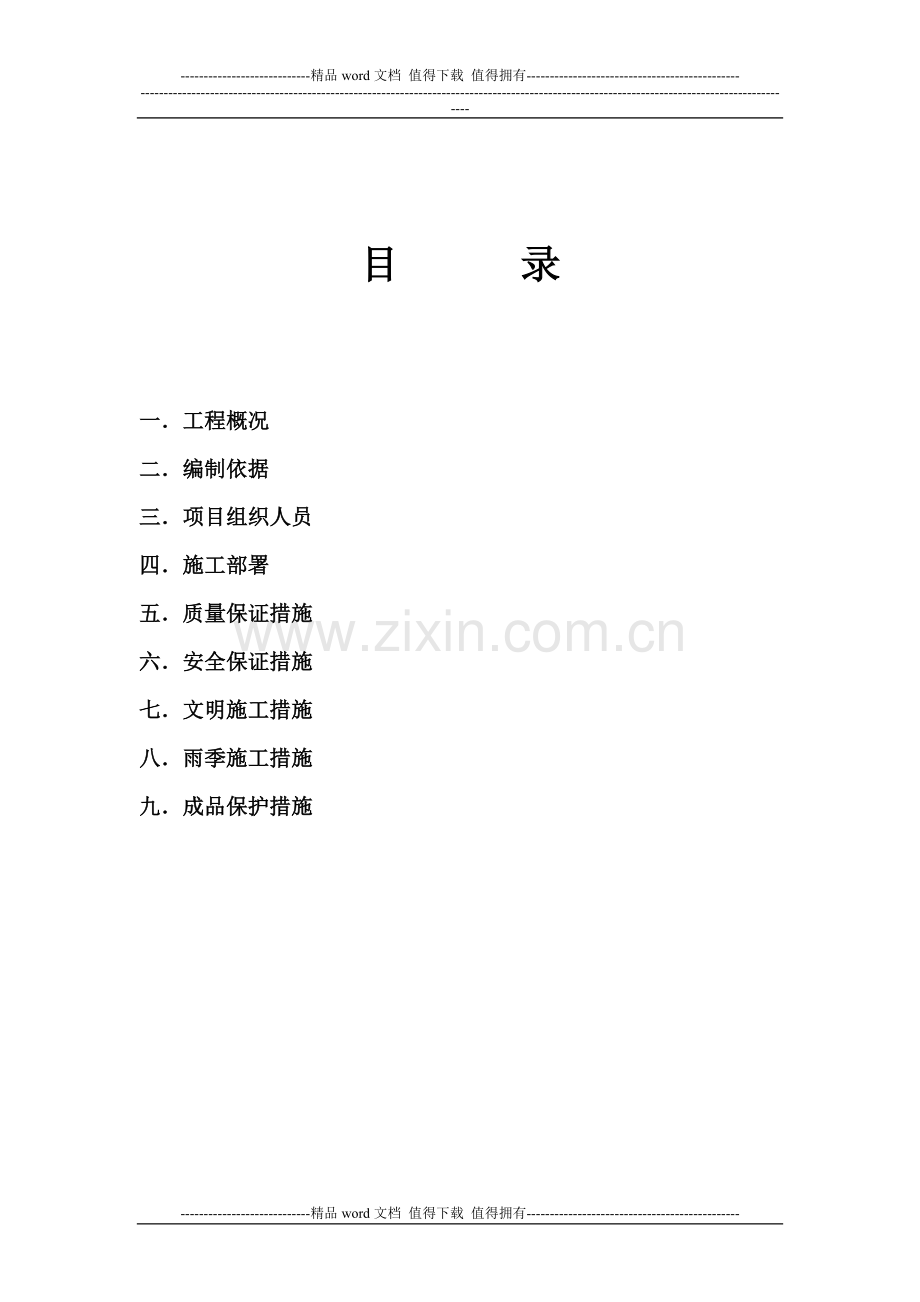

-精品word文档 值得下载 值得拥有-施工方案沽源县立源建筑工程有限责任公司目 录一工程概况二编制依据三项目组织人员四施工部署五质量保证措施六安全保证措施七文明施工措施八雨季施工措施九成品保护措施一、 工程概况 本工程为沽源县红圪塄寄宿制学校新建厕所工程，本建筑物设防烈度为6度，地震动峰值加速度为0.05g，结构抗震等级为类，本建筑物为砖混，钢结构工程。地上一层，总占地面积为68.81平方米。本工程为二级工程。工程位于沽源县红圪塄村，交通不受限制，但文明施工。建设单位为：沽源县教育局。图纸设计单位为：张家口市江城工程设计有限责任公司。现场“三通一平”已完成，具备施工条件。二、 编制依据1、 砼结构工程施工质量及验收规范 GB50204-20022、 施工现场临时用电安全技术规范 JGJ46-883、 建筑施工高处作业安全技术规范 JGJ80-914、 砼泵送施工技术规范 JGJ/T10-955、 建筑地基基础工程施工及验收规范 GB50202-20026、 建筑地面工程施工质量验收规范 GB50209-20027、 工程测量规范及条文说明 GB50026-938、 钢筋焊接及验收规范 JGJ18-969、 组合钢模板技术规范 GBJ214-8910、 钢筋焊接接头试验方法 JGJ/T27-200111、 建筑工程质量检验评定统一标准 GB50300-200112、 砼质量检验评定标准 GB2016-9213、 砼强度检验评定标准 GBJ107-8714、 建筑施工安全检查评定标准 JGJ59-9915、 建筑机械使用安全技术规程 JGJ33-8616、 建筑构造通用图集98J DBJT04-07-9817、 质量管理手册 QMS/01-200218、 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2001三、 项目组织人员：项目经理：白 洁技术工程师：王贵银施 工 员：王云飞质 检 员：岳海军 安 全 员：郑艳雪四、 施工部署1、 施工前熟悉施工图纸及相关资料，认真研究图纸的内容及施工要求，对设计施工图选用的材料进行详细准确的统计。2、 认真细致的了解施工现场的情况，准备好施工机具、材料及人员的调配，以及土建施工所需的技术资料、仪表及实验工具等。3、 针对分项工程内容编制好施工技术交底并对施工人员进行技术交底。4、 熟悉有关土建工程施工技术规程及施工工艺标准。5、 认真研究、改革创新、积极使用新工艺、新方法、提高工程质量，降低成本。6、测量放线（1）：现场接受业主提供的场区控制轴线和水准点，应会同监理共同确认接收，成立以责任工程师负责，由专职测量员、施工员和质量员组成的测量放线组，依据测量规范GBJ50026-93进行测量放线工作。（2）：投入本工程的主要测量放线仪器（见下表）均按照QMS程序文件要求，经法定计量部门周检合格，并固定使用，在使用过程中随时注意仪器运输、保养。发现误差及时进行校正。序号仪器名称规格数量使用状态产地备注1激光经纬仪J2-JDA1合格2水准仪DSG3201合格3钢尺50m2合格4铝合金塔尺5m2合格5钢卷尺5m10合格（3）：轴线、控制线的施测采用平面直角坐标法，测设平面控制网。根据建设单位提供的坐标点，定出十字控制线，用经纬仪定出各长、短轴线，同时用闭合法确认精度，交角线差应在905”以内，长轴定位点不少于三个，并在此基础上设置十字形主轴线，作为整个现场各控制网点坐标校核的依据，设置轴线控制桩于基坑开挖线1m外的坚固点，埋深大于0.5m，桩顶高于地面，并砌砖保护。同时在引测到周围建筑物上，用红油漆三角标志，以便随时复核。（4）：根据业主提供的水准点，在建筑物周围引测四半永久性水准点，水准点埋设在受震区域以外的安全地点，埋设深度至少在冰冻线以下0.5m。7、土方工程a、本工程土方开挖采用机械和人工开挖相结合，机械主要挖至地坑、承台垫层底标高以上200mm，余下200mm采用人工清理。b、沟槽开挖：应有水平标准严格控制基底的标高，以防沟槽超挖。c、沟槽开挖，修整填平后，应及时浇筑垫层砼，换填部分应及时换填，保证地基土不受浸泡。d、地基土换填时，换填部分的长、宽增加换填深度的0.6倍。e、回填土宜优先选用沟槽中挖出的优质土。回填土内不得含有有机杂质，粒径不得大于50mm含水量应符合压实要求。f、回填土水平分层找平夯实，分层的厚度和压实遍数应根据土质、压实系数和机具的性能选定。8、脚手架a钢管钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。钢管上严禁打孔，钢管在使用前先涂刷防锈漆。b扣件使用中螺栓拧紧力矩达65N.m时，不得发生破坏。新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准钢管脚手架扣件（GB15831）规定抽样检测。对不合格品禁止使用。旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。新、旧扣件均进行防锈处理。对进场的钢管、扣件等材料进行检查验收。c施工工艺流程架体搭设前，先在搭设基础上将建筑物的梁、柱等重要构件的位置线及边线控制轴线弹放出，再把梁、柱边线确定架体立杆尺寸及平面位置标识，根据立杆位摆放扫地杆，再搭设立杆水平杆水平剪刀撑纵横向竖直剪刀撑。d脚手板应铺设上下两步，上步板作为作业层，下步板为防护层，作业层发生落人落物等意外情况时，下步板可起防护作用。9、钢筋工程a、由于施工场地较小，所有钢筋均在钢筋加工间内机械加工制作，人工运至现场，人工绑扎的施工方法，因设备基础钢筋型号很多，现场平面又紧，所以必须加强对成型钢筋的管理作好标识，防止在运输和堆放过程中混号，确保安装中对号入座。b、钢筋接头，20以上的钢筋接头采用闪光对焊或绑条焊接头，其它钢筋可采用人工绑扎接头，焊接与绑扎接头均需符合国家验收规范规定。c、钢筋原材料用汽车运至钢筋加工间，进行半成品加工，成型的半成品钢筋用人力运至基础坑边，垂直运输采用吊车就位。d、底板及水池顶板钢筋马凳采用18的钢筋，单根长度1.5米，纵横间距1米，成梅花状布置。具体形状如下：楼面板的钢筋马凳采用12的一级钢筋制作，成Z字形，总长度800mm,纵横间距800mm，并在钢筋安装前预先制作钢筋马凳。钢筋绑扎前应备齐各种厚度的保护层垫块。10、模版工程a、支模前模板处理模板内面及时清理干净，并涂刷专用脱模油，施工时应注意严禁脱模油污染钢筋。b、模板材料及加固模板采用木模板。井字梁形成2m2m的方格，减去梁宽及板厚支模后形成大约1.6m1.6m方格。梁底部用镰刀卡加固，每500mm设置一根镰刀卡（方格内每根梁三道）。梁中部加设一排对拉杆，间距500mm（方格内每根梁三道）。c、模板拼缝处理为了保证混凝土观感质量，在模板拼缝处贴胶带纸，确保无漏浆现象。d、模板施工要有足够的强度、刚度和稳定性，同时要保证位置、标高、形状和几何尺寸的准确性。e、各部位模板拆除时间要严格遵守施工规范的规定，保证不损伤砼表面及棱角，同时还应考虑结构的完整性，模板拆除后要及时清理干净，堆放整齐备周转使用。11、砼工程本工程采用甲供商砼，垫层C10，基础C25，梁、柱C30。商砼进场后检查砼在浇筑地点的塌落度，每工作班至少检查三次，砼实测的塌落度与要求塌落度相一致，并同时做通施工记录。a、砼浇灌除执行正常的浇灌申请制度外，还应由指挥部组织专业会签，砼浇灌前应掌握天气情况，确保顺利浇灌。b、砼浇灌应分层布料和振捣，层厚500mm，布料时砼接槎时间严格控制在规范规定的时间内。砼浇灌顺序：原则上先深后浅，由一侧呈阶梯形分层向前推进。c、该工程混凝土浇筑使用的是插入式振动棒，使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍(一般为30 cm40cm)。振捣上一层时应插入下层5cm10cm，以使两层砼结合牢固。在振捣时严禁振动棒接触予埋件的爪、对拉螺栓、予留孔，以防引起变形和位移。d、混凝土在浇筑过程中，安排两名钢筋工对施工人员踩踏、踩乱的钢筋随时进行调整。柱混凝土浇筑时，一名木工敲模（防止混凝土未振捣到位），四名木工守模，如果浇筑过程中发生的涨模、爆模可以进行及时的处理。施工管理人员在现场全程监控。混凝土的振捣必须到位，并做到不超振,不漏振。浇筑混凝土应连续进行。如必须间歇，其问歇时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。e、施工缝处应凿毛并用水冲洗干净，垂直施工缝按规范规定增加抗剪钢筋（即：插筋）、钢筋16500、双向布置、长度为600mm。水平施工缝接缝时应铺一层与砼同成份同标号的水泥砂浆。f、砼试块留置组数每100m3一组，每班不少于1组。g、砼养护为浇水自然养护方法。12、砌砖工程a、砖砌体的灰缝应横平竖直，灰缝砂浆饱满，水平缝饱满度不低于80，竖缝采用挤浆或加浆法使其饱满严禁水冲浆灌缝。b、砖砌墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，如临时间断处留斜槎确有困难，除转角处外也可留直槎，但必须做成阳槎并加拉筋。c、砖砌体施工必须留置砂浆试块，每层或250m3砌体各种标号砂浆做一组试块（每组6块）。d、砌体水平缝和竖向灰缝宽度一般10mm，但不小于8mm不大于12mm。13、防水工程屋面采用高聚物沥青卷材防水，刷涂料保护层。施工方法如下：a、基层处理：基层为水泥砂浆找平层，基层必须坚实平整，不能有松动、起鼓、面层凸起或粗糙不平等现象，否则必须进行处理。b、基层必须干燥，含水率要求在9%以内，测试时在基层表面放一块卷材，经35h后如其下表面基本无水珠时即可施工。c、在施工前要认真清扫基层表面上残留的水泥砂浆残渣、灰尘及杂物，然后涂刷底油，要求涂刷均匀一致，一次涂好，干燥8h以上（以气温而定，不粘脚为宜）一般每平方米用量为0.20.3kg。d、复杂部位处理：阴阳角部位均应做成八字形，对女儿墙、管根、排气孔及落水口、伸缩缝等拐角部位均应做附加层，一般宽为30cm，搭接为68cm。e、卷材铺贴：铺贴卷材前，要量好要施工的防水面积，然后根据材料尺寸合理使用材料，从最低处开始铺贴，先将卷材按位置放正，长边留出8cm接茬、短边留出10cm接茬。然后点燃喷灯对准卷材底面及基层表面同时均匀加热（喷灯嘴距卷材表面约30cm为宜），待卷材表面熔化后，随即向前滚铺卷材，并把卷材压实压平，接茬部分以压出熔化沥青为宜，滚压时不要卷入空气和异物，并防止偏斜、起鼓和折皱。最后再用喷灯和压子均匀细致的把接缝封好，防止翘边。f、劳动保护及安全防护：卷材在运输及施工过程中要防止坚硬物体硌伤、刺破，施工完毕后禁止随意践踏，并做好使用保护工作。在施工过程中戴好手套，避免烧伤、烫伤，对于汽油桶、卷材等易燃物品要单独存放，远离火源，预防火灾和工伤事故的发生。五、 质量保证措施1、 我项目部将从项目部组建，施工准备到生产组织，工程竣工交验等一系列生产活动，严格按照规范规定及图纸设计的要求有序的运行，确保建筑产品达到预定质量目标。2、 施工过程中操作人员严格按照工艺规程、专项方案和技术交底进行施工，每道工序安施工技术标准进行质量控制，每道工序完成后，劳务队进行自检，专业性检查员检查，不同劳务队或不同专业之间要进行交接检验，上道工序必须满足下道工序的施工条件和要求，并形成记录。3、 分项工程验收：检验批、分项工程作业前，质量员对检验批主控项目所涉及主要材料、半成品、建筑构配件进行检查和验收，符合规定要求后方可进行作业。4、 项目专业质检员应及时填写分项（检验批）工程质量验收记录，当主控项目所涉及结构强度、刚度和稳定性等检验数据，工程性能的检测、试验（如砼。砂浆的轻度，钢结构焊缝结构的等）在其结果未曾验证前，不能对其相应的分项（检验批）工程质量进行验收评定。5、 项目经理、责任工程师、专业施工员、质量员参加监理工程师组织的检验批、分项工程验收，由项目专业技术负责人填写检查结论，监理工程师签署验收结论。6、 单位工程验收：符合竣工条件的单位工程，项目经理部组织项目管理人员自检，对发现问题进行整改，达到要求后，通知分公司进行预检验。7、 单位工程竣工预检验由土建分公司质量经理组织，安装分公司配合，对预检验中发现的问题，填写竣工工程预检验记录，由项目经理部提出纠正措施并负责施工。8、 土建和安装分公司质量科对整改结果进行复查，符合要求后，将单位工程竣工自检质量情况报表和工程观感质量检查记录及分部分项验评资料一并报质量管理部，质量控制资料（除分项、分部工程质量验收记录）安全和功能检验资料及主要功能抽查记录等报技术管理部。9、 在项目及分公司的预检的基础上，由质量管理部组织单位工程竣工预检验，对检查中发现的问题形成检查记录，项目经理部整改，有分公司监督实施。10、 公司质量管理部队整改结果进行复查，达到要求后，公司总经理与总公司签认最终产品的放行。由项目经理报建设单位及监理单位，对单位工程质量是否符合设计及规范要求及总体质量水平作出评价。六、 安全保证措施1、安全文明施工目标：（1）、杜绝死亡事故，消除重伤事故（2）、轻伤事故率控制在6%以内（3）、创建文明施工现场，要求施工现场安全防护100%合格。2、合本工程特点，制定项目安全管理制定，主要内容有;责任制、教育制、检查制、奖罚制、消防责任制、文明卫生管理制、特殊工种持证上岗，设备安全用电管理制。3、项目经理部与各专业组队、劳务付业队层层签订安全协议书。4、项目经理部各类人员履行本岗位的安全职责，实施安全生产目标管理。5、各分项单位工程作业前编制安全技术交底，要求全面、有针对性，履行签字手续。6、项目经理部建立安全周检制，由项目经理亲自组织检查，对发现的事故隐患，按“三定一改”的原则，做到检查有记录，整改有措施，落实由效果。7、坚持新工人入场三级安全教育，重点加强班组以及岗前基础教育。定期对特殊工种的年检培训教育，做到持证上岗，做好雨期及特殊专业工程专项教育，项目管理人员、专职安全员按规定进行年度培训和考核。8、施工用电要有专项的临时用电施工组织设计，临时用电采用“TN-S”三相五线制供电系统，做到三级配电，二级保护，一机一闸一箱一漏电保护。9、各种机电设备均设漏电保护装置，并灵敏有效。10、认真执行城市建设安全文明事、施工管理规定，分项分部工程工序间做到工完场清，操作面智力整齐，沙石成方，砖成丁，构件堆放整齐，三钢工具及时码垛成一头齐，建筑成品保护有专项措施，易燃易爆物物品，重要物资入库特殊保管。11、办公、宿舍、生产区域划定责任区、分别管理，做到文明整洁卫生。12、现场建立门卫制度，发放施工人员出入证，夜间轮班巡查，建立制安联防组织，防止打架，聚众斗殴，被盗等事件发生。13、消防措施：（1）严格执行集团公司消防安全管理制度中的有关规定 （2）现场设专职消防员，成立防火领导组及义务消防队。 （3）逐级签订消防安全责任状，责任到人，不留死角。 (4 )对火险要害部位制定防火预案，绘制灭火流程图，配灭火器具。 （5）办公区及施工现场重要部位要有明显的标志，消防安全通道畅通无阻。14、降低噪音措施：（1）、施工现场制定降低噪音措施，昼间噪音降低到75db以下，夜间降低到55db以下。（2）、在技术交底中提出降噪音要求及措施，严格控制人为噪音，进入施工现场不得高声喊叫，故意摔打模板和钢管等构件，严禁抛仍，最大限度减少噪音。（3）、强噪音机械如搅拌机、电锯、电刨、砂轮机等设置机械棚，以减少噪音的扩散，振动棒采用环保型，振捣时域钢筋及模板保持距离。（4）、各种管件在楼层内加工，减少噪音扩散。七、 文明施工措施1、加强平面管理，施工现场保持道路畅通，临时工房设施排列有序，机械设备、材料、施工料具堆放整齐，保证施工操作正常运行。2、现场需有良好的排水系统和临时性施工道路，以满足防汛、施工、消防的需要。3、在现场主要出入口处设置标志牌。4、作到工完料净，材料及时回收，基坑及时回填，弃土及垃圾应运至指定地点，运输过程应保证道路清洁。废弃泥浆的处理符合环保规定。5、现场的宣传牌、防火器材等必须整齐完好，未经批准不得使用消火栓作施工用水。6、钢模板的零配件和脚手架扣件不得随地乱扔，基坑回填前必须清理干净。7、严禁使用钢模板、钢楞垫道，原材料和周转料具严禁野蛮装卸。8、未经批准不得擅自搭建小临工程。9、按工序要求施工保护好已完工序建筑成果。10、工作时间不得在现场打闹、睡觉、佩戴衣着必须符合安全规定。11、设文明施工监督员，加强施工过程的检查。八、 雨季施工措施 1、雨季前根据工程进展情况，现场环境条件及气象资料制定雨施措施，并全面贯彻落实，专人监督检查实施情况。2、在雨期到来之前，要结合自然地形，根据总平面图标高要求，做好厂区道路排水工程，并挖临时排水沟。3、做好雨季沉降观测记录，若发现异常情况，及时与建设单位、设计单位取的联系，共同解决。4、砼工程做好随时遇雨的准备，新浇筑的砼遇雨时及时覆盖，注意留挫部位符合规范要求，防止雨水冲刷。5、雨期施工时成立抢险队伍，出现险情时能迅速。合理的采取措施。6、做好雨期施工机械的保养工作，保证施工机械正常运转。7、及时硬化厂区道路，施工场地，保持场地干净、平整。九、 成品保护措施1、施工作业按计划循序进行，避免颠倒作业，减少立体交叉作业，以利成品防护。2、明确个工序对上道工序质量的保护责任及本工序工程的防护，提供成品保护的责任心，上道工序与下道工序办理必要的交接手续，以明确各方的责任。3、施工员在技术交底中明确成品防护措施要求，每到工序完成后，督促班组按交底要求及时采取成品防护措施。备损坏的部位，施工员及时组织人员整修，达到标准规定要求。4、责任工程师负责监督措施的实施，发现未做防护或防护不当的工序，督促施工员加以纠正，施工员、质量员监督检查成品、半成品的防护状态。5、监理成品防护责任制剂奖罚制度，各分项工程施工员为该分项工程成品防护的第一责任人，劳务队长、施工班组长为分项工程成品防护直接责任人。 -精品word文档 值得下载 值得拥有-
