钢结构屋面彩板安装施工方案.doc

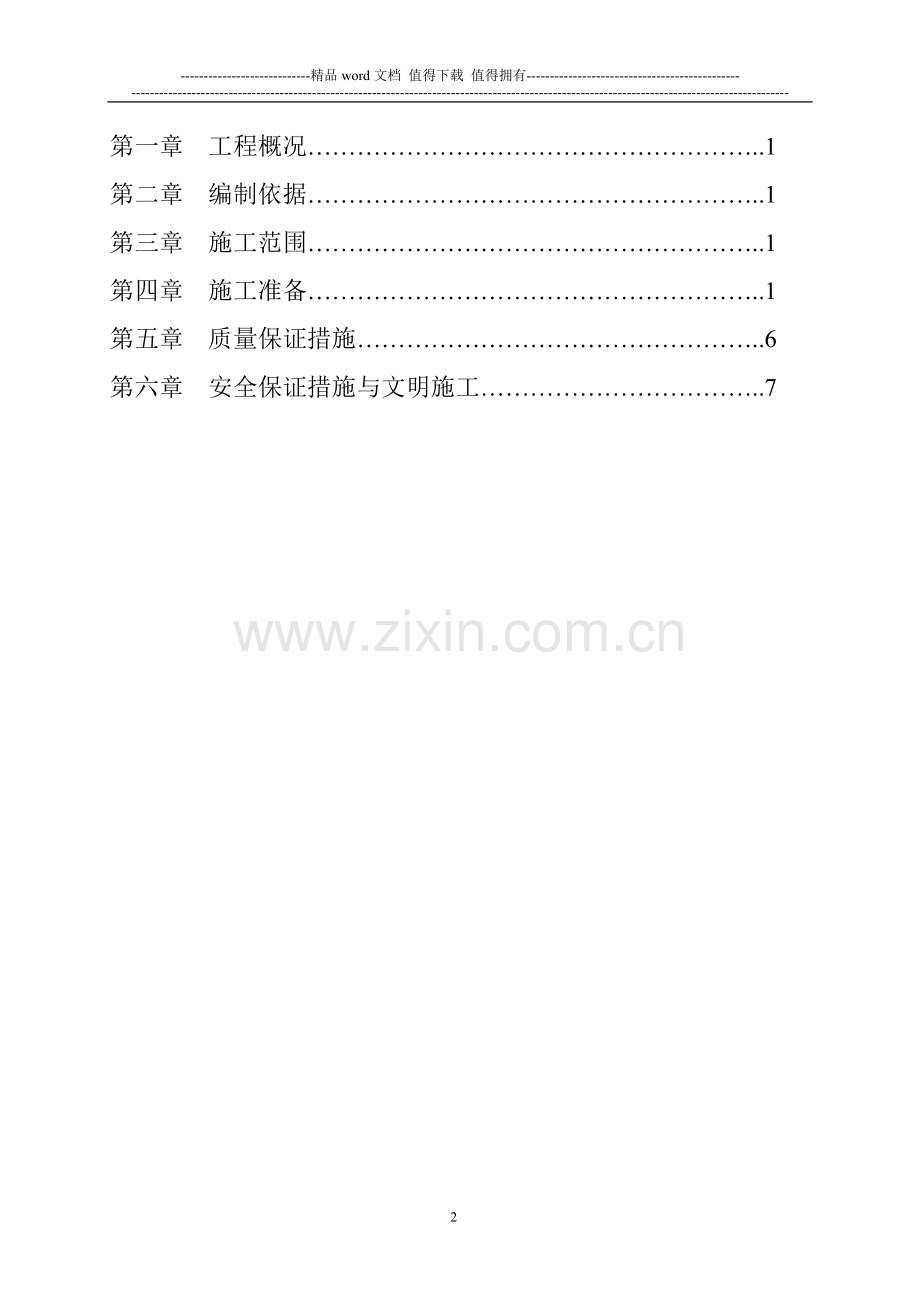

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】目录第一章 工程概况.1第二章 编制依据.1第三章 施工范围.1第四章 施工准备.1第五章 质量保证措施.6第六章 安全保证措施与文明施工.7第一章、 工程概况本工程位于广安市经济开发区，建面积为13200 m2。地上一层，建筑总高度为9.6m结构形式是门式钢架结构第二章、 编制依据1.广安鼎恒新能源锂电池生产4#、6#厂房钢结构图纸各一套2，工程洽商，设计变更及图纸会审记录3，钢结构工程施工验收质量规范GB50205-20014,相关行业标准，质量体系文件及工程管理制度第三章、施工范围厂房屋面，保温棉铺设，天沟制作安装，运输及验收第四章、 施工准备1. 作业人员项目部在工人进场后，当天对工人进行进场安全教育，并对工人进行技术辅导及质量控制教育。施工人员必须持证上岗。项目部按规定对相关人员进行技术交底。2. 主要设备序号设备名称数量规格用途1汽车吊4台25T吊装.卸货2成型机2台角驰-760型彩板成型3钢丝绳。留绳10根安装4麻绳100m安装5钢丝8m0.5彩板提升6手电钻10把彩板安装7剪刀2把彩板安装8电缆线300m用电3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊升。3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。3.9、彩钢板屋面板吊运的材料堆放（彩钢板采用现场地面成型,暂定在1轴）3.9.1、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。3.9.2、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),材料不得接触地面,枕木间距不大于3M,且需安排倾斜放置,以利排水。3.9.3、材料吊运屋架前应以钢带捆扎束紧。3.9.4、材料吊上屋架施工要点。吊放钢板前须先在女儿墙位置设置挡板防止钢板滑落(如下图所示)，并使用麻绳捆绑固定。 4、施工准备 4.1、钢结构主体验收合格； 4.2、防火涂料粉刷完成；4.3、各种施工机具设备检查正常。4.4、施工前认真查阅图纸、洽商、方案、相关安全质量规范，找出屋面工程中施工难点、安全质量施工注意点等，做到施工中重点突出。五施工方法1.施工布置1.1.流水线划分（1）A-E/1-13（2）E-J/1-131.2.劳动力计划部位人数屋面板成型接板工6人屋面板运输运搬工6人天沟安装安装工3人保温棉铺设铺棉工3人屋面板安装铺板工8人屋面、泛水安装安装工3人 1.3 施工工序安排（1）屋面：彩板进场搭设施工平台天沟安装下层板安装保温棉铺设屋面板安装屋脊帽盖安装山墙泛水安装天沟防水处理零星布定2.钢结构彩板：2.1天沟安装 厂房轴距为8m、10m，采用焊接接缝，为避免焊接时出现变形，接头处先用间接式点焊，直到接头完全平整后在满焊。合格后再进行吊装依次进行焊接。2.2屋面板施工方法 屋面底板为900型板，施工时先将底板固定在檩条上平面，然后在铺岩棉保温层。从1轴向13轴铺设。在铺设岩棉的同时铺设屋面顶板,在安装屋面板时应注意板的横向平整度，在铺设第一块先用钢卷尺量出女儿墙到钢梁的平行尺寸。并进行定位。在铺设3-5片屋面板时，应测量出屋脊和檐口的宽度是否一致，以保证屋面平行，并确保最大斜度不超过规范20mm.2.3山墙泛水.屋脊盖板施工方法 在屋面板安装完成后，先对屋脊檐口做泛水沿的防水处理，在进行屋脊帽盖的安装，在安装屋脊帽盖时搭接部分长度不小于100mm，并用铆钉进行连接，在屋脊盖板完成后对所有外露铆钉满打密封胶。 天沟防水处理 零星修补 工程验收 第五章、质量保证措施1. 工人进场后首先进行三级教育，每天班前强调施工操作要点，加强质量意识教育。每道工序施工前都必须对工人进行详细的技术交底。2工程所需的所有材料、设备必须有合格证或材质证明书，各类证书应列表登记，并与实物核对无误。如无此文件，可拒绝验收或施工。有疑问的应复核鉴定，合格后方可使用。3运输、堆放和吊装严禁彩板变形及涂层脱落。4彩板成型后，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕缺陷。5彩板板成型后，表面应干净，不应有明显凹凸和皱纹。6彩板、泛水板、包角板等固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，7山墙泛水距离边波峰高度250mm的高度沿屋面坡度开出10mm15mm的泛水槽，其次将泛水板折边与槽连接处采用M12自攻螺丝连接固定，对外露膨胀螺栓部分用密封胶进行密封处理；与屋面板连接处用自攻螺钉固定于屋面板支架上，并使用通长滞水胶带对泛水板与屋面板接缝处进行防水处理。8彩板安装应平整、顺直，板面不应有施工残留物和污物。檐口应呈直线，不应有未经处理的错钻空洞。9项目经理部及其它作业队伍应严格按已批准的技术文件施工，不得随意更改。现场技术员和质检员有权检查执行情况，并及时纠正违反既定措施的施工方法。10.如发现原订施工工艺有缺陷，应由现场技术负责人提出修改意见，经原批准部门同意后，以技术联系单形式通知变更。11.施工人员对已批准的技术措施可提出合理化建议，经原批准部门核定后，以技术联系单通知变更。12.业主或设计单位提出的图纸修改或材料代用，应有正式的变更图或通知单。13.如因施工需要或合理化建议发生的变更，由项目经理部以技术联系单形式向业主提出，收到正式的答复后方可执行。14.施工中出现的问题，如需请示上级技术部门的，需待方案确定后以正式的通知为准执行。15.施工员、质检员、班组长应及时认真做好各项施工记录，如实反映施工情况。16.严格按照钢结构工程施工质量验收规范GB50205-2001、钢结构高强度螺栓连接的设计、施工及验收规范JGJ-91进行施工技术管理。17.交工技术文件钢结构安装工程完工后，应会同建设单位按公司对技术文件的规定、GB50205-2001钢结构工程施工质量验收规范要求整理竣工资料。第六章、安全保证措施与文明施工在职工中牢牢树立起“安全第一”的思想，认识到安全生产，文明施工的重要性，做到每天班前教育、班中教育、班后总结，严格实施安全生产“三级教育”制度。1、认真贯彻执行有关安全生产法律、法规、规定及管理制度；同时结合工程实际，制定项目安全管理规定，并认真执行。 2、坚持“安全第一、预防为主”的方针，加强对职工的安全生产教育，增强安全生产意识和自我保护意识，做到安全生产，常抓不懈。3、材料、机具、构件应分类堆放，摆放整齐。现场机具设备应标识明确、整洁。安全装置灵敏可靠。工具棚内外干净整洁，工具摆放整齐，禁止乱丢材料、工具及其他杂物。4、落实企业安全生产、安全防护、安全生产奖惩办法等各项制度。5、实施安全生产责任制，项目经理为第一负责人，坚持管生产必须管安全的原则。6、项目与各施工队伍、班组分级签订安全生产合同，使职责与利益挂钩。7、落实入场教育制度，定期进行安全技术交底。8、按规定做好“三上岗”、“一讲评”活动，即做好上岗交底、上岗检查、上岗记录及一周安全活动讲评，做好检查活动的记录。9、实施“施工生产安全否决权”制，对于违章指挥及违章作业，施工人员有权进行抵制，专职安全员有权中止施工，并限期进行整改。10、认真做好安全技术交底，做到班前有交底，班中有检查、班后有总结的整套制度，并定期召开安全生产例会。11、对施工区域、作业环境、操作设施、设备、工具等必须认真检查，发现问题和隐患，立即停止施工并落实整改，确认安全后方可批准施工。12、特种作业人员必须按规定经有关部门培训，考核合格后持有效证件上岗。起重吊装人员遵守“十不吊”规定，严禁不懂电气、机械的人员擅自操作使用电器、机械设备。13、必须严格执行各类防火防爆制度，易燃易爆场所严禁吸烟、动用明火，消防器材不准挪作它用。电焊、气割作业按规定办理动火审批手续，严格遵守“十不烧”规定。14、电气设备，在使用前应先进行检查，如不符合安全使用规定时应及时整改，整改合格后方准使用，严禁擅自乱拖乱拉乱接电气线路。15、未经交底人员一律不准上岗；新人员须经安全教育培训合格且施工负责人作补充交底后方能上岗。16、五级以上大风时应停止铺屋面板。17、屋面彩板因全部堆置在屋面，所以本工作日内不需要的彩板要用麻绳固定在屋面大梁位置，以免大风吹落造成材料损坏、人员伤亡；本日工序结束位置要做好加固措施，特别是彩板的安装，在本工作日的最后一片板必须固定好再下班。18、屋面板安装时在屋面东西两侧各拉设生命线一道。屋面南北方向拉设生命线三道。屋面板安装施工人员系好安全带挂钩在生命线上。安全生命线用12号钢丝绳搭设。钢丝绳必须与钢梁进行可靠的连接。施工人员安全带挂钩必须用钢丝绳连接牢固！八、成品保护1、成品件及各类成型附件应存放在有防雨、雪措施和平整的地面，并用有足够强度且材质较软的支撑物支撑稳固。2、压型金属板水平转运时，应用刚性材料制作胎架搬运，不得随地拖拽，垂直吊放时应用带软垫的吊索，分多点绑扎、吊索受力时应尽量处在垂直位置，搁置时应平稳轻放，避免碰撞压型金属板。3、压型金属板在运输和施工过程中，不应和未做防腐处理的铁质构件接触。板面在切割和钻孔中会产生铁屑，这些铁屑必须及时处理，不可过夜，因为铁屑在潮湿空气条件下或雨天会立即锈蚀，在钢板板面上形成成片的红色锈斑，很难清除。4、压型钢板屋面的施工荷载不能过大，施工中工人不可在压型钢板屋面聚集，以免集中荷载过大，造成板面损坏。必须在铺完的压型钢板上堆放钢筋、工具或其它重物时，应堆放在钢梁上方，并应在压型钢板的波谷处垫方木，方木高度要超过波高。5、对钢结构进行防腐、防火二次涂装时，应对周围的压型金属板表面进行覆盖，以免污损，压型金属板安装后，其后续工序施工前，应覆盖已安装的压型金属板，避免在上面行走及拖拉转运货物。四川红叶建设有限公司 2012年12月25日0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54 12
