天津市蓟县许家台小学工程施工组织设计

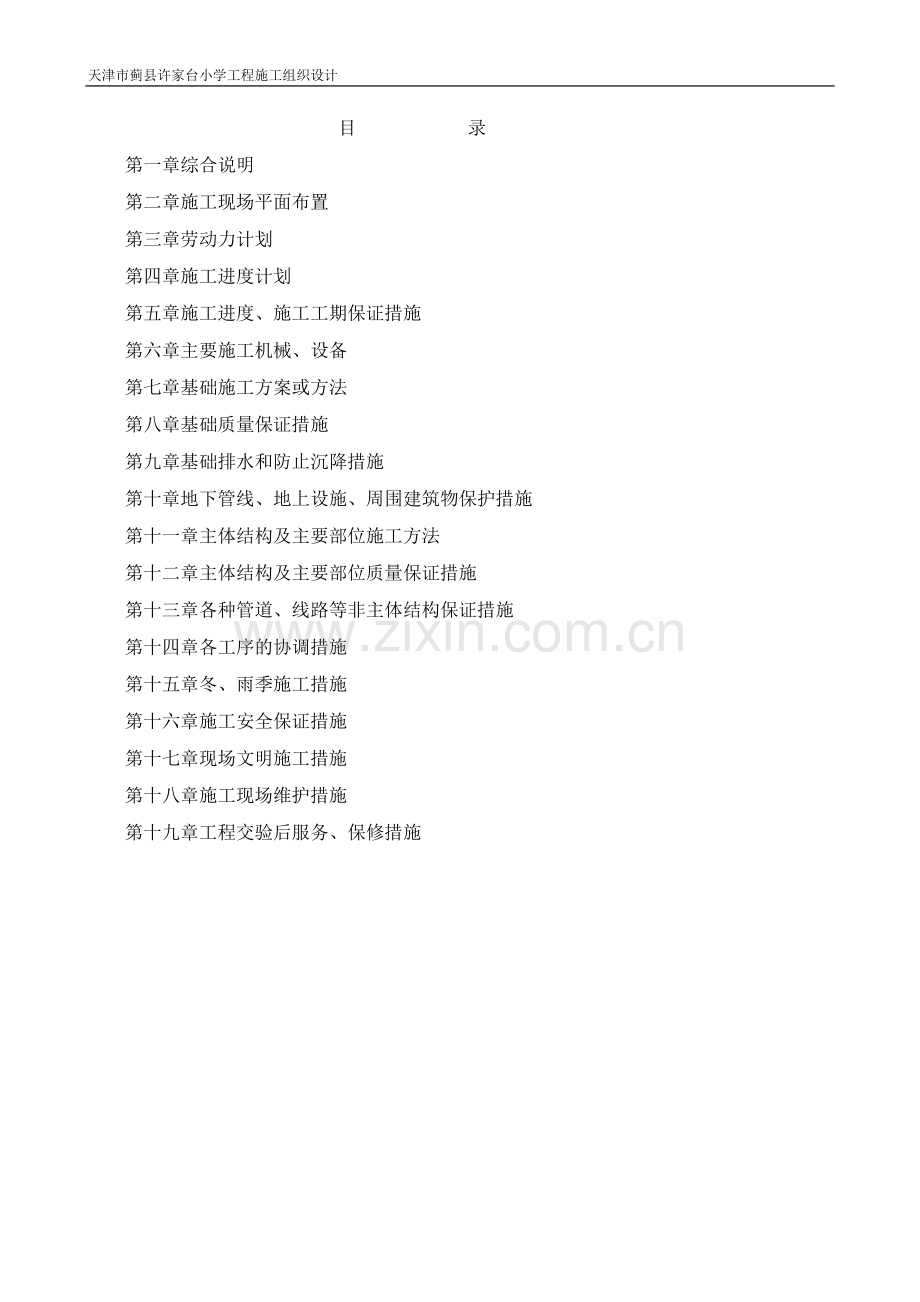

目 录

第一章综合说明

第二章施工现场平面布置

第三章劳动力计划

第四章施工进度计划

第五章施工进度、施工工期保证措施

第六章主要施工机械、设备

第七章基础施工方案或方法

第八章基础质量保证措施

第九章基础排水和防止沉降措施

第十章地下管线、地上设施、周围建筑物保护措施

第十一章主体结构及主要部位施工方法

第十二章主体结构及主要部位质量保证措施

第十三章各种管道、线路等非主体结构保证措施

第十四章各工序的协调措施

第十五章冬、雨季施工措施

第十六章施工安全保证措施

第十七章现场文明施工措施

第十八章施工现场维护措施

第十九章工程交验后服务、保修措施

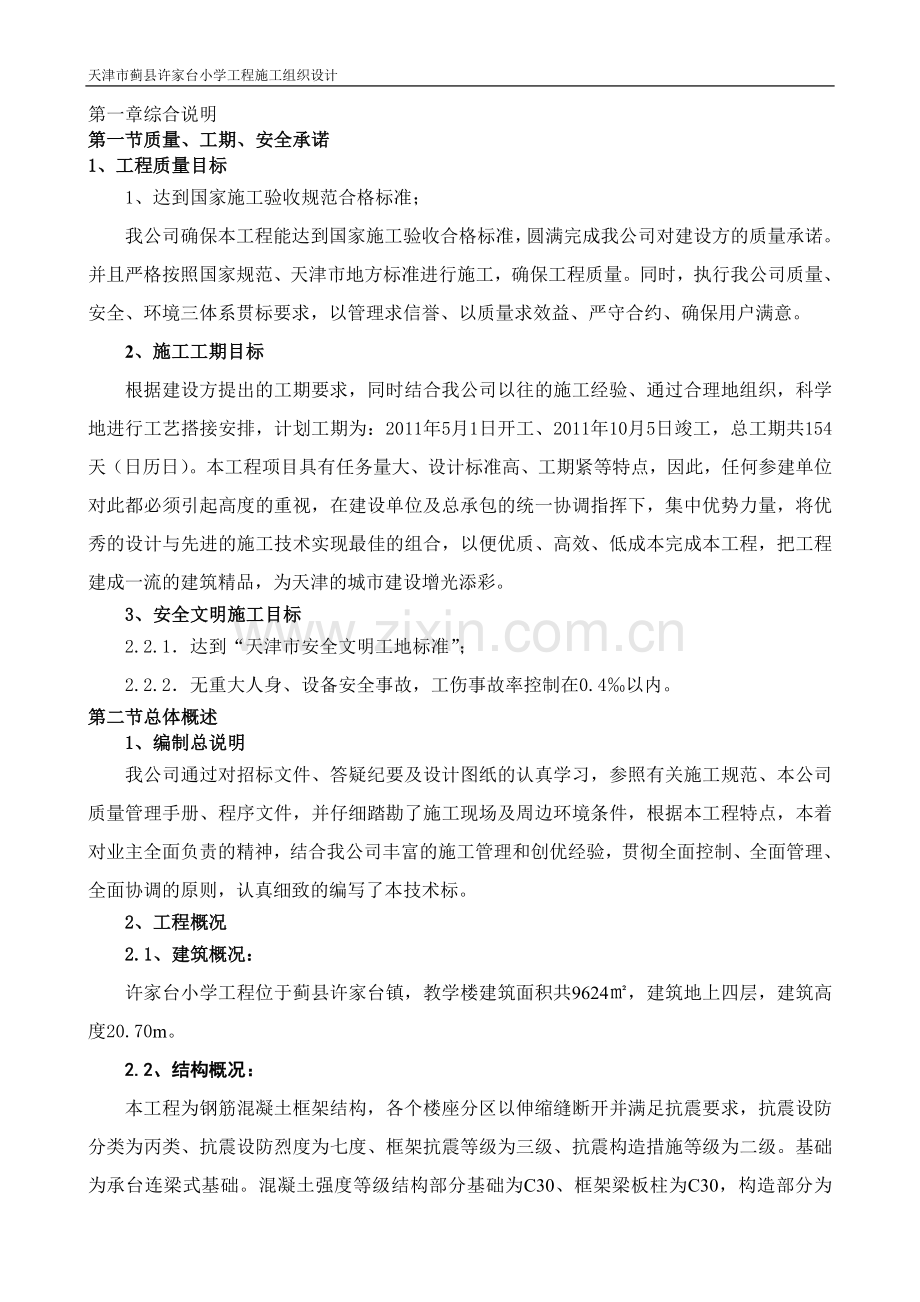

第一章综合说明
第一节质量、工期、安全承诺
1、工程质量目标
1、达到国家施工验收规范合格标准；
我公司确保本工程能达到国家施工验收合格标准，圆满完成我公司对建设方的质量承诺。并且严格按照国家规范、天津市地方标准进行施工，确保工程质量。同时，执行我公司质量、安全、环境三体系贯标要求，以管理求信誉、以质量求效益、严守合约、确保用户满意。
2、施工工期目标
根据建设方提出的工期要求，同时结合我公司以往的施工经验、通过合理地组织，科学地进行工艺搭接安排，计划工期为：2011年5月1日开工、2011年10月5日竣工，总工期共154天（日历日）。本工程项目具有任务量大、设计标准高、工期紧等特点，因此，任何参建单位对此都必须引起高度的重视，在建设单位及总承包的统一协调指挥下，集中优势力量，将优秀的设计与先进的施工技术实现最佳的组合，以便优质、高效、低成本完成本工程，把工程建成一流的建筑精品，为天津的城市建设增光添彩。
3、安全文明施工目标
2.2.1．达到“天津市安全文明工地标准”；
2.2.2．无重大人身、设备安全事故，工伤事故率控制在0.4‰以内。
第二节总体概述
1、编制总说明
我公司通过对招标文件、答疑纪要及设计图纸的认真学习，参照有关施工规范、本公司质量管理手册、程序文件，并仔细踏勘了施工现场及周边环境条件，根据本工程特点，本着对业主全面负责的精神，结合我公司丰富的施工管理和创优经验，贯彻全面控制、全面管理、全面协调的原则，认真细致的编写了本技术标。
2、工程概况
2.1、建筑概况：
许家台小学工程位于蓟县许家台镇，教学楼建筑面积共9624㎡，建筑地上四层，建筑高度20.70m。
2.2、结构概况：
本工程为钢筋混凝土框架结构，各个楼座分区以伸缩缝断开并满足抗震要求，抗震设防分类为丙类、抗震设防烈度为七度、框架抗震等级为三级、抗震构造措施等级为二级。基础为承台连梁式基础。混凝土强度等级结构部分基础为C30、框架梁板柱为C30，构造部分为C25；主材钢筋为HPB235、HRB335、HRB400，框架梁柱钢筋主筋连接采用机械连接、墙板钢筋采用绑扎连接。
2.3、装饰概况：
本工程填充墙混凝土空心砌块，容重不超过8.0KN/m3，卫生间防水层为聚氨脂二遍涂膜防水层、屋面防水采用改性沥青SBS防水、挤塑聚苯保温非上人屋面，外装修为聚苯板保温和涂料墙面，外檐门窗塑钢平开窗，内装修墙面主要采用乳胶漆墙面，卫生间墙面和地面采用瓷砖铺贴，楼地面为大理石、地板砖、导静电聚氯乙烯地面，内檐走廊顶棚主要采用石膏板板吊顶、其它顶棚板底抹灰乳胶漆。
2.4、设备安装概况：
本工程给排水设计采用分路设置，给水及中水采用分区供给，给水管及中水管采用PP—R管材、热融连接、压力等级为S5；消防管采用内外热镀锌钢管，丝接或卡箍连接；生活排水及雨水采用重力流排水，排水管地上采用UPVC管、粘结，地下采用铸铁管、承插连接。本工程用电设计主要有低压配电（电缆桥架、电气配管）及照明系统、防雷接地系统。
3、环境及场地概况
3.1、场地情况
本工程场地类别为Ⅲ类，场地土类别为中软场地土，现场施工区域，不利于机械、现场材料的堆放布置。需要在施工中合理组织、统一安排、做好各项衔接工作。
3.2、水文、地质情况
本工程场地地下水稳定水位埋深较深，地下水对混凝土结构无腐蚀性，标准冻结深度为0.6m，地基土层分布详见地质勘察报告。
3.3、气象资料
本地区最高气温39℃，最低气温-12℃，年平均气温10.2℃，最冷平均气温-1.4℃，最热月平均气温23.9℃，年降雨量671mm，日最大降雨量149mm，冬期最大冻结深度0.93m，最大积雪厚度为0.37m,常年夏季主导风向为东南风，冬季为北风，四季分明。6、7月份为雨期，冬期施工日期为本年11 月15 日至次年3月15日，属典型的温带海洋性气候。
4、施工部署
由于本工程单体单层平面面积较大，给施工管理带来很大的困难，为此，拟将单体分成二个流水段进行施工。这样既能保证项目的有效管理又能起到相互借鉴和竞争的良好氛围，对工程管理起到很大的促进作用。
5、四新应用计划
结合本工程设计，我们将在全过程、全方位实施技术创新，将建设部十项新技术尽可能多应用到本工程的建设上。除此之外，我们还将结合本工程的施工实践，应用新的建筑材料。
第三节 项目管理班子主要管理人员
1、组织管理机构
项目经理
项目副经理
项目副经理
总施工
技术负责人
施
工
科
安
保
科
安
装
科
技
术
科
质
检
科
预
算
科
材
料
科
财
务
科
土
建
施
工
员
安
全
消
防
员
安
装
施
工
员
技术员
资料员
试验员
质
检
科
预
算
员
材
料
员
会
计
出
纳
施工班组

3、岗位职责
3.1 项目经理职责
1)认真贯彻国家和上级的有关方针、政策、法规及公司制度颁发的各项规章制度，按设计要求负责工程总体组织和领导，保证项目的正常运转。
2)负责配备项目部的人、财、物资源，组织建立、健全本项目的工程质量、安全、防火保证体系，确定项目部各管理人员的职责权限。
3)组织编制工程项目施工组织设计，包括工程进度计划和技术方案，制订安全生产和保证质量措施，并组织实施。
4)对项目范围内的各单位工程室外相关工程组织内、外发包，并对发包工程的进度、质量、安全、成本和场容等进行监督管理、考核、验收。
5)组织并参加每月二次定期安全检查，并落实专人负责整改复查。
6)根据公司年（季）度施工生产计划，组织编制季（月）度施工计划，包括劳动力、材料、构件和机械设备的使用计划。据此与有关部门签订供需包保和租赁合同，并严格履行。
7)严格财经制度，加强财务预算管理，推行多种形式的承包责任制，正确处理国家、企业、个人三者之间的利益关系。负责公司、顾客、监理及上级有关部门的业务联系，确保工程的顺利进行。
3.2 项目工程师职责
1）负责贯彻执行国家的技术法规、标准和上级的技术决定、制度以及施工项目的技术管理制度。
2）开展经常性的技术工作，主要有以下几项：
a组织有关人员熟悉图纸及招标文件等技术文件，组织图纸会审，对图纸及施工中出现的问题，及时与设计单位、建设单位及监理部门协商解决，并及时办理文字洽商手续。
b组织施工方案的编制，待上级审批后向有关人员贯彻落实，并定期检查施工方案的实施情况。
c经常检查工程技术档案资料的管理情况。
d监督检查施工记录、材料试验记录及施工试验记录，看是否符合规范及有关规定，对可能出现的问题及时采用解决措施。
e组织好接到工程后的第一次设计交底，并做好对各专业交叉较多、设计要求较高的复杂部位的交底。
f工程竣工后，组织项目技术人员绘制竣工图，编写施工总结报告。
3）负责质量管理工作
a监督隐、预检的实施和执行情况，要求此项工作按部位及时、真实、认真的完成。
b组织基础和结构部位的验收工作。
c配合项目经理抓质量意识教育。
d处理项目工程质量缺陷，发生质量事故应以书面形式及时向主任工程师报告，并在主任工程师领导下具体处理本工程质量问题。
4）开展新技术推广工作。针对施工项目中所涉及到的新工艺、新技术、新材料，根据设计要求和使用功能要求，认真研究，反复推敲，必要时应放实样或模拟试验，从而掌握新工艺、新技术、新材料的做法，解决施工技术难题。
5）组织开展技术培训，并编制工艺流程。
3.3 施工员职责
1)认真编制生产计划和施工方案，组织落实施工工艺、质量及安全技术措施。
2)参加图纸会审、隐蔽工程验收、技术复核、设计变更签证、中间验收及竣工结算等，督促技术资料整理归档。
3)实做好操作班组任务交底和技术交底，检查把关砼、砂浆级配及其它成品、半成品的制作成本、质量，力求降低消耗。
4)定期召开班组质量、安全动态分析会，贯彻落实三级安全教育和季节性的施工措施和“谁施工谁负责安全”的原则。
5）组织脚手架、提升架、电气及机械设备等的安全技术验收，落实保养措施。
协调各工程的衔接及各职能人员的管理，保证施工项目按质按期交付使用。
6）参加半月一次的安全检查并做好整改工作。
3.4 质量员职责
1）向所有检查范围的项目、各工种进行规范和质量要求技术交底。
2）及时进行隐蔽工程验收和技术复核，同时按质量评定要求，评定分项、分部工程质量等级，做到项目齐全、真实、准确。
3）不符合要求的分项及时指导返工补修，做到不合格部位不隐不漏并重新评定质量等级。
4）组织管辖区域内的质量互查，按细则实施奖罚，对不服从监督检查和出质量事故的有权对班组、工人处以5—50元的罚款。
5）配合材料员对各种材料、成品、半成品应在使用前进行质量验证，严禁不合格材料的使用。
6）及时向分公司质安科反馈信息，总结推行提高质量的新工艺。
3.5 安全员职责
1）贯彻安全生产的各项规定，并模范遵守。
2）参与施工组织设计中安全技术措施的制订及审查。
3）负责对职工进行安全生产的项目部级教育，做好施工中的安全交底和平时的宣传工作。会同有关部门搞好特殊工种工人的技术培训和考核工作。
4）深入施工现场检查、监督、指导各项安全规定的落实，消除事故隐患，分析安全动态，不断改进安全管理和安全技术措施。定期向项目经理汇报安全生产具体情况。
5）正确行使安全否决权，做到奖罚分明，处事公正，同时做好各级职能部门对本工程安全检查的配合工作。
6）负责对现场安全设施的检查与验收，指导维护工作。
7）督促有关部门按规定及时发放职工劳动防护用品，并指导合理使用。
8）参与企业工伤事故的调查和处理，及时总结经验教训，防止类似事故重复发生。
9）参加每半月的项目安全大检查，做到“三定”并做好记录。
3.6 材料员职责
1）遵纪守法，拒腐、抵歪风。
2）及时了解市场信息，要做到四勤“眼、耳、嘴、腿勤”材料要三比一算“比质量、比价格、比运距、算材料的价格”。
3）根据工程进度、材料计划，及时进足材料的数量。
4）负责对进场材料进行检查验收（包括取样复试），杜绝以次充好的劣质建材进场用于工程。
5）及时提交有关的材料质量证明书。
6）根据安全措施所需的安全材料，编制安全材料供应计划，并及时提供；负责进场材料的安全性能并符合部颁标准。
3.7 资料员职责
1）根据规范和当地建设主管部门要求，向有关人员进行交底，并落实任务。
2）及时收集本工程的技术资料，分门别类整理归档。
3）协助班组质量做好砼、砂浆试块按令期试压，督促做好原材料试验报告。
4）及时督促并配合质量员、班组长，做好分项、分部工程的质量评定记录等。
5）认真做好隐检验收记录，签证应及时，必须与工程进度同步。
6）所用技术资料必须及时、正确、真实、齐全，并在施工和今后维修中起指导作用。
7）负责项目部技术资料、安全资料的检查和指导，要求相关人员提供及时、有效的记录资料。
3.8 生产班组长职责
1）按照施工方案，组织劳动力进场，切实做好班组的施工工艺和安全技术措施交底工作。
2）监督、检查本班组操作工人按图纸、规范、施工方案施工。
3）组织班组进行自检、互检和交接检工作，发现不合格项及时组织工人进行整改，确保本班组工作面的质量符合标准。
4）负责传达项目部的各项管理内容和上报班组各项情况，及时进行调整。
5）认真遵守安全规程和有关安全生产制度，对本组人员在生产中的安全健康负责。
6）搞好安全活动日，开好班前、班后安全会，对新调入的工人进行现场班组级安全教育。
7）组织本组职工学习施工技术和安全规程及制度，检查执行情况，在任何情况下，均不得违章，不得擅自动用机械、电气、架子等设备。
8）经常检查施工现场的安全生产情况，加强安全自检，发现问题及时解决，不能解决的要采取临时控制措施，并及时上报。
9）发生工伤事故要详细记录并及时上报，组织全组人员认真分析，提出防范措施。发生重大伤亡事故要保护好现场并立即上报项目部主管。
有权拒绝违章指令，确保班组生产安全
第二章 施工现场平面布置

施工现场平面布置分阶段进行布置，材料堆场功能分阶段进行调整，主要说明如下。
1、基础施工阶段
1.1、现场垂直运输设施的布置：
选用最大起吊半径为40m的QTZ40固定式塔吊1台，塔吊布设位置经优化，设置采用外置式，以期发挥塔吊的最大使用效率及提高整个工程机械化施工的程度。
考虑到单体平面较大、工期较紧，选用自升式井架一台，主要用于砌体和砂浆的垂直运输，混凝土浇注使用汽车泵送。
1.2、所有材料堆场及加工区均布设在施工现场之内，主体施工阶段的混凝土和砂浆均为搅拌站进行场外提供。
1.3、现场全封闭施工，围墙按公司CIS形象设计系统和天津市有关规定进行粉刷装修。
1.4、临时施工道路路面均采用砼硬地坪，厚度15cm，用C20砼浇筑，路宽3—5m；各仓库、办公室、材料堆场及主要建筑物四周均采用硬地坪施工，地坪厚度10cm，用C15砼浇筑。
1.5、水电管线的布设：
水管依附于临时施工道路环形布置，电缆主要采用地埋敷设，局部沿临时围墙顶走线，用角钢及绝缘子将电缆固定于围墙顶，各仓库、临时设施及机械边均设分配电箱与水管接驳口。
1.6、现场各种材料按计划分期分批进场，当日使用的材料可就近堆放于使用地点，现场可根据各施工阶段的实际情况适当调整场地布置。
1.7、临时设施的布置：
施工现场生活区、办公区、与生产区分开：
现场不考虑设置生活区。
办公区设置业主办公室、监理办公室及会议室、QC小组活动室、项目经理室、技术管理办公室，大门口设置保卫室。
加工区按公司CIS标准进行设置，同时满足生产加工的需要。
施工作业区均使用密目式安全网封闭。
2、主体施工阶段
生活区和办公区同基础施工阶段一样，不再做调整，生产区中增加如下内容：
2.1、施工用电布置：
现场用电包括动力用电和照明用电两种，按GB194-2003《建筑工程施工现场供用电安全规范》进行全面布置。
在现场设置配电房引出后，在建筑物边设多个配电箱，根据生产用电和生活用电分别采用电缆线接至各用电设施的分配电箱。
垂直方向的供电电缆随主体结构升高，在二个分区的每个区每层分别设置一只主配电箱，垂直方向的电缆用D75黑铁管保护，固定在墙上。
2.2、施工用水布置：
施工场地内从水源接入后接至各施工点，主管用DN50管，接至平面中的各个使用点，采用DN32管直接接至各楼层，再采用DN15管接至各使用点。
3、施工临时排水布置
为有利于现场文明施工，现场排水沟在靠近市政下水道处做三级沉淀池，经过滤后排入市政排水道，防止污水堵塞下水道。
4、消防设施布置
3.1、消防设施的配置和布置是否合理，直接关系到每个施工阶段的消防问题，根据工程范围和消防的有关规定配置合理的消防器材，以后在两个分区的每个区内每层楼配置一个消防箱。位置设在通行便捷，显眼易见处。
3.2、木工棚、钢筋棚内各配置二个干粉灭火器，厨房配置二个干粉灭火器，宿舍每5间配置一个泡沫灭火器。库房配置二个干粉灭火器。
消防设施配置合理、均匀，并且在不易碰撞、使用方便的位置。
第三章 劳动力计划
1、劳动力配备计划说明
1.1、本工程劳动力配备计划是根据招标文件提供的设计图纸、有关的预算定额、劳动定额和总进度计划编制的，主要反映工程所需各种技工、普工人数。
1.2、为了确保本工程施工总进度计划目标的实现，达到保障施工进度和施工劳动力投入的需要，劳动力的投入按阶段配备，重点控制主体工程、装饰工程的劳力配备。
1.3、安装工程在主体施工和粉刷施工时配合土建工程的工期安排，随着土建的速度和工作量的增减安装分包单位应在总包的统一管理协调下及时调动配备施工人员，做到不影响土建工期。
1.4、为了确保基础和主体工期，本工程必须能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工的人员分配，劳动力的投入高峰时达到300人左右。
2、劳动力计划表
工种
按工程施工阶段投入劳动力情况
基础结构阶段
主体结构
装修阶段

木工
50
75

钢筋
42
70

砼工
7
40

瓦工
20
35

普工
27
60

架子
11
20
11
起重工
2
4

抹灰

126
细木工

25
吊顶等 细木工

25
石材工

27
钣金工

5
油漆

14
防水

5
管道工
5
5
10
电工
10
10
20
合计
174
304
268
第四章 施工进度计划
1、总体安排
为了尽快的建成本工程，根据本工程的设计概况、工程特点，结合我公司的实际施工能力，计划自2011年5月1日开工、至2011年10月5日竣工，安排本工程施工总工期为154日历天（包括冬休和春节放假）。依据工程规模与特征、施工流程、综合现场情况及社会环境等因素，同时结合招标文件对工期的要求，我们详尽编制了工程施工进度网络计划，力求客观、全面地表达我们对工程的理解，做到在保证工程质量、工程安全的前提下达到工程最快最合理。现对总工期、主要阶段性节点控制项目安排如下：
1.1、基础及地下施工阶段：
在通知我方中标后的三天内马上组织管理人员、操作人员进场并进行施工准备工作，同时开始现场布置、图纸会审、方案编制、落实打桩机械人员等工作，随即开始打桩，然后进行基础施工，施工过程围绕基坑工作面进行展开，要在尽早时间内将基础施工作完。
1.2、主体施工阶段：
在基础施工完成并进行回填土之后，开始进行主体结构施工，随即进行隔墙砌筑。
1.3、装饰及设备安装阶段：
在主体结构完成后插入设备安装主管主线的施工，设备安装工程在与装饰工程合理交叉的情况下，同时进行施工，直至竣工。
2、施工进度列表
序
分部分项工程
计划工期(天)
最早开始时间
最早结束时间
1
基础施工
20
2011.5.1
2011.5.20
2
主体结构施工
60
2011.5.21
2011.7.21
3
室内装饰施工
35
2011.7.22
2011.8.27
4
室外装饰施工
20
2011.8.27
2011.9.17
5
设备安装施工
40
2011.8.8
2011.9.18
6
竣工扫尾
15
2011.9.19
2011.10.4
第五章、施工进度、施工工期施工工期保证措施
5.1、提前进行各项工作准备
一旦我公司有幸中标，我公司将在中标后立即组织有关管理人员和部分工人进场，熟悉施工场地和施工图纸，同时进行部分临时建筑的搭建、场内施工临时道路铺设和施工用临水、临电、排污废水等设施。
在现场布置的同时，组织进行图纸会审、设计交底、方案编制、打桩等技术准备工作。
在人员进场的同时，调进相应的施工机械，购买钢筋、模板、木方等建筑材料，准备按时开工。
5.2、采用大型、先进的施工机械设备
根据工程工期、工作量、平面尺寸和施工需要，现场投入1台QTZ40型塔吊，臂长L=37m，以满足材料垂直运输和水平倒运。另外在装修施工阶段，每个单体投入1座井架，主要满足材料供应。
根据工地现场的实际情况，本工程采用商品混凝土，并用混凝土输送泵配合进行混凝土的运输浇注。
5.3、采用先进的施工技术
为能有效地缩短工期，采用先进的施工技术是必不可少的，为此，我公司针对本工程的特点，选用了合理的施工工序和技术，主要表现如下：
5.3.1. 顶板模板采用高强釉面竹胶板模板，有足够的刚度，重量轻，灵活性强，拆装方便，施工速度快。
5.3.2．梁模板采用18mm厚双面覆膜多层板做面板，均在现场模板加工场地进行加工拼装，从而减少繁杂的拼拆模工序，提高劳动效率，加快了施工进度。
5.3.3．框架柱模采用多层板组拚柱模，其特点是：刚度大，无需场外加工即可快速拼装到位，支模速度快，截面重组范围大，装拆迅速，混凝土外观质量好。
5.3.4．梁柱钢筋采用直螺纹连接技术，技术可靠、经济实用、方便快捷、对保证工程进度非常有利。
5.3.5．计算机应用技术的管理对人员、机械、材料的管理更加具有系统性，编制方案更全面，可以更有效的对工程进度计划进行合理的调整。
5.4、制订合理的方案
制订出合理的方案，能有效地减少重复劳动，提高劳动生产率，打造出优质的精品工程，所以我公司将针对本工程编制有针对性的施工方案和技术交底。本工程将按照方案编制计划，制定详细、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉掌握，使工程施工有条不紊按期、保质地完成。施工方案覆盖面要全面，内容要详细，配以图表，图文并茂，做到生动、形象，有指导性。
5.5、资源保证措施
安排充足的劳动力资源，结合文明施工的要求，及时清理施工层现场，做到工完料清，材料堆放有序，减少因场地矛盾引起的停工、窝工。加强生活和后勤管理，尽可能改善职工生活，以稳定队伍。
最大限度的提高机械化施工程度，以精良的装备保证工期目标的顺利完成。增配模板、钢管等周转材料，采用小流水段施工，提高工效。加大材料周转速度、运管力度，抓紧、抓好机械设备的保养维护，避免发生缺料停机造成的停工、窝工。
5.6、专业化施工管理保证
为了能把本工程做得让业主完全满意，我公司准备派有丰富的同类工程施工经验，管理能力强，而且在公司内调集一批技术力量好、责任心强、干劲足、能和项目经理配合好的优秀中青年管理人员进行施工管理，为工程项目最终实现工期、质量目标提供专业化施工管理保证。
5.7、优秀的劳务施工队伍
信誉良好、素质高的施工队伍是保证工程按期完成的基本条件之一，我公司一直以自身队伍直接参与施工而名闻全国上下，在本工程上我公司将由项目经理在公司内部组织有同类工程施工经验的专业作业班组进行施工，确保工程按计划进行。
5.8、加强各部门协调
施工期间，专门成立协调部，负责和业主联络，协调各施工工种、各施工班组之间的工作，了解业主和设计意图，力争为工程施工创造条件。
根据建筑工程的施工的特点，现场的布置和现场秩序是施工顺利进行和保证工期的重要保证之一。所以我公司在不同阶段加强现场平面布置图管理，根据地上、装修等不同阶段的特点和需求设计现场平面布置图，平面布置图涉及现场道路的布置、各阶段机械的布置、各阶段材料堆放等方面的布置。各阶段的现场平面布置图及物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观调控，在施工紧张情况下，保持现场秩序井然。
5.9、定期召开生产例会
定期召开由各分包方参加的生产碰头会、生产例会，及时解决工程施工中出现的问题，为下步生产工作提前作好准备。检查落实当天计划、完成情况、未完成计划原因，协调各生产要素，及时解决各种生产障碍。针对现场存在的问题，提出有预见性的措施，提前排除，以保证工程顺利进行。
5.10、引进竞争机制
引进竞争机制，选用高素质施工班组的同时，采取经济奖罚手段，加大内部班组承包管理力度，确保工程的进度和质量要求。
5.11、成立QC小组
为了保证工程质量、加快施工进度，不断改进施工工艺，解决施工中出现的技术难点和质量问题，所以我公司针对本工程成立QC小组，选取有针对性的课题开展活动，避免因质量问题而影响施工进度。
第六章 主要施工机械设备投入计划
1、主要施工机械

序号
机械或设备名称
型号规格
数量
单台额定功率
备注
1
QTZ40型塔吊
QTZ
1
50KW
自备
2
自升式门架升降机
SMZ150—2
1
11KW
自备
3
钢筋对焊机
UN1-75
2
75 KW
自备
4
钢筋调直机
JJK-1.5
2
4.0KW
自备
5
钢筋切断机
GQ40-1
4
7.5KW
自备
6
交流电焊机
BX6-300
8
10KVA
自备
7
钢筋弯曲机
GWJ-40A
4
3.0KW
自备
8
插入式振动器
HZ-30
8
1.1KW
自备
9
平板式振动器
PZ-50
4
1.0KW
自备
10
圆锯机
MJ105
2
4.5KW
自备
11
搅拌机
JZ500
4
4.5KW
自备
12
卷扬机
JM-3
4
3KW
自备
13
潜水泵
PQ-40
20
3KW
自备
14
套丝机
Z3T-R4
2
0.75KW
自备
15
联合咬口机
8AF-3.8
2
0.75KW
自备
16
剪板机
Q11-682500A
1
2.2KW
自备
17
切割机
M3030
4
2.2KW
自备
18
液压拆边机
WB67Y-100/3200
1
3KW
自备
2、计划投入的主要计量仪器
计量仪器名称
型号规格
数量
计量仪器名称
型号规格
数量
水准仪
DS3
1
乙炔表
Y60
2
全站仪
BTS-3082C
1
氧气表
Y60
2
电子称
Ws822-A
2
压力表
Y100
1
游标卡尺
0-150mm
2
接地电阻测试仪
ZC29B-2
3
扭力板手
0-300W·M
2
兆欧表
ZC25-4
1
万能检测尺
J2C-2
2
万用表
M92A
1
钢卷尺
50m
1
钳形表
MG28
1
焊缝量规

2

第七章 基础工程主要施工方法
1、施工总体安排
1.1基础施工顺序：定位→放线→复核→降水→挖土方→外圈模板→垫层混凝土→弹线→基础模→扎钢筋→基础底板商品混凝土→养护→拆模→回填土。
1.2桩基施工安排：本工程采用预应力静压管桩。
1.3基坑降水安排：
本工程地下水位及类型：表层地下水属潜水类型，主要由大气降水补给。采用明沟排水排入槽边明沟内汇入降水井，再进入过滤池，最后排入城市排水管网。
1.4挖土施工安排：
根据现场实际情况，分栋开挖。
本工程采用机械大开挖并辅以人工局部修整的方法施工。施工时进两台挖土机，每台挖掘机的8小时台班产量为600M3，若有16小时出土保证，每天挖土2400 M3，可在2天内完成全部土方的开挖。
1.5垫层施工安排
垫层施工按分块流水，见缝插针的原则进行。基础挖土完成1/5左右时，即进行清槽和桩头处理；随后进行平板垫层浇捣。垫层采用C15商品混凝土。平板垫层采用汽车泵泵送。
1.6桩基处理安排
垫层施工完毕后，及时进行工程桩的截桩、接桩工作。
1.7基础底板模板施工安排
底板钢筋绑扎完成后，木工即搭设支模架，再安装内侧模板。
1.8、基础底板混凝土施工安排
1.8.1利用商品混凝土，汽车泵送。
1.8.2混凝土浇捣方向由西向东方向退捣，一次浇捣完成，每台泵配备4台振动机，并由一人进行监督，指挥振捣，防止漏振。备用振动机8台。振动棒插入间距控制在400~600mm之间，标高用水平仪控制，最后用3M长括尺，最后用木抹搓平。
1.8.3基础底板混凝土用量大，连续作业时间长，组织工作特别重要，届时要成立浇混凝土指挥小组，有专门小组负责对外协调，组织材料供应；要配备足够劳动力和管理人员，组织两班轮流连续作业；后勤工作必须满足第一线施工需要，保障施工人员的生活条件。
1.8.4底板养护设专人浇水并盖草包或麻袋，一般应在混凝土浇捣终凝后2小时左右时进行，覆盖必须严密、贴实。草包或麻袋之间应拼紧，在钢筋穿出混凝土面处尽可能插入塞紧，并保持养护。
1.8.5混凝土试块组数按取样要求留置，标准养护。
1.9、基础底板钢筋施工安排
基础弹线及桩顶处理完成后，即可绑扎底板钢筋，钢筋接头通长钢筋采用对焊接头。超过22的钢筋采用直螺纹连接。
1.10、回填土施工安排
考虑到周边由于道路较窄，运输车辆较难行走，在回填土时，应及时创造车辆行驶道路，便于车辆行走运输土方，加快回填土施工。
2、工程注意要点
2.1基础施工要充分遵守交叉作业的原则；挖土、垫层、胎模、桩基处理；钢筋绑扎与锚固筋焊接；回填土与主体施工等作业工序多的环节，要制定详细的作业计划，合理安排，灵活调度，防止出现扯皮、推诿的现象。
2.2作业工序单一的分项要确保工期并尽量压缩工期，如土方开挖要尽快完成。
2.3材料供应直接影响到施工进度，必须引起高度重视。事先必须制定详细的材料进场计划并保留有充分的余地，特殊材料要有专人负责。
2.4适时调度劳动力，必要时需集中必须的工种进行突击以确保工期。
3.1、基槽开挖
1、测量放出基础坑槽边线，开挖控制标高，进行机械挖槽人工配合清槽并按1：0．50修整边坡。
2、本工程采用反铲式挖掘机盆式挖土法，教学楼个区设置4口泄水井，基槽四周设泄水沟宽50cm、深50cm。
3、本工程基槽开挖采用反铲挖掘机进行大开挖，局部及至设计槽底标高以上300mm范围采用人工开挖。由于挖深较浅，施工过程中应严格控制，随时检查，防止超挖。机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土方运到机械挖得到地方,以便及时挖走。开挖前应沿槽周边人工开挖一道沟槽，以便了解地下管线的走向，在开挖接近管线时小心操作，并用人工配合，及时做好防护。
4、在距槽底设计标高500mm处，由专业测量技术人员抄水平线做水平桩。然后用人工将暂留的300mm土层挖走。同时由两端引桩拉通线，检查距槽边尺寸，确定槽宽标准。以此修整槽边，最后清除槽底土方。槽底修理铲平后进行质量检查验收。
5、基础施工时若发现地质实际情况与设计要求不符须通知设计勘察部门共同研究处理。
6、基础开挖后，周边立即在槽边外600cm处设置封闭钢管护栏，高度1.2m挂密目安全网，并在四周上挂警示灯。槽底进行普遍钎探，经有关部门验槽后方可继续施工。
3.2、浇筑垫层混凝土
1、浇筑必须连续进行，一气呵成，不留施工缝。振捣时，振捣棒与水平的角度大约60度，棒头朝向前进方向，移动间距宜在400mm左右。要防止漏振，振捣时间以混凝土表面翻浆冒出气泡为宜。
2、混凝土表面应随振捣随按标高线进行抹平。垫层混凝土表面应尽量平整， 以保证结构尺寸、标高的正确性和下道工序的顺利进行。
3.3、基础钢筋
基础施工前熟悉图纸，做好翻样工作。复核钢筋应用的规格、数量进行备料，并做好材质试验，试验合格后配料。
钢筋搭接长度满足设计要求。跨中钢筋（上筋）支座处搭接，制作钢筋（下筋）跨种处搭接，搭接长度35d、DL与DL之间钢筋搭接长度为42d。箍筋弯钩平直长度不小于10倍d，弯钩135度。
受力钢筋的搭接接头位置应正确，且应相互错开。搭接接头面积不应超过钢筋总截面积的1/4，所有受力钢筋与箍筋交界处均匀绑牢，不得跳扣。
构造配筋应根据构造要求绑扎准确。
钢筋采用搭接焊和绑扎连接。焊接接头要求无裂纹，弯折度应为4度，钢筋轴线偏差不大于0.1d且<2mm。焊接时应使两钢筋的纵向肋互相对齐。
钢筋绑扎施工必须按照设计要求和施工验收规范标准施工。
钢筋采用搭接焊，单面搭接焊焊接长度应满足10d；双面搭接焊焊接长度应满足5d，1级钢筋采用E42系列焊条，2级钢筋采用E50系列焊条。
3.4、基础模板
1、基础模板采用钢模板。
2、支模时要注意方正、垂直、平整、严密、牢固。
3、模板表面要求干净、平整、刷隔离剂。
4、检查合格后方可安装横竖楞，并用钢管、满堂红脚手架进行支撑，清理模板时严禁用铁锤敲击，这样会造成板面凸凹不平或损坏。
5、模板拼装高度按设计标高的高度组装，不要低于标高或高于标高，避免基础上表面高低误差。
6、钢模组装时应设足卡子保证模板的连接刚度。
7、固定模板采用F48钢管，设足横向和竖向肋，用扣件扣牢，梁与梁间相互搭接。
8、基础外侧设足支撑，保证模板具有足够的刚度。避免变形、暴模。
9、遇有变形、暴模立即停止砼浇捣，把变形处模板拆除，修凿平砼，重新立模，模板立好后重新震捣一下修凿砼处，确保砼饱满密实。
10、拆模时发现严重砼质量问题会同技术部门作出处理方案。
3.5、基础砼施工
1、砼浇捣前，先进行模板、素板湿润。严格按配比下料。
2、由于采用商品砼，要严格控制砼的塌落度14---18。
3、砼振捣应适度，不得过振避免水泥浆损失过多，造成露石，避免砼麻面和过多的积水孔洞。砼浇注也不能漏振少振，防止可能出现砼表面疏松孔洞、露筋。
4、砼表面出现缺陷时，小面积不深的蜂窝麻面，清理干净疏松部分采用1:2水泥砂浆修补，若出现50mm深以内的小孔洞，可把孔洞四周疏松砼、浮石剔凿干净用高压水清洗，刷素水泥浆，填入比原砼高一级标号的干硬性细石砼填塞0密实，浇水养护。出现影响结构功能的质量问题，应会同设计及其他有关技术部门进行协商作出处理意见后进行整改。
5、砼浇筑完毕12h后进行覆盖，并进行保温养护。
6、基础砼试块制作不少于3组每个台班不少于1组。养护28天后试压。
3.6、回填土工程
回填土工程应待隐蔽工程检查、验收合格后进行，回填土要经过筛选、且最大粒径不得大于5cm、土壤含水率必须满足施工规范要求，分步夯实，每层回填土虚铺厚度不应大于30cm，同时要配合好上下水工程施工。
第八章、基础工程施工质量保证措施
8.1、施工测量质量保证措施
1、施工测量使用的经纬仪、水平仪、钢尺等仪器均需经过技术监督局计量检定站检定合格，并在有效期内使用。专人使用、专人保管。
2、建筑定位、测量前先进行现场勘察，设计出相应的放线方案，以“长边找短边”的原则确定好测量路线，计算出相应的距离，角度数值，并经复核无误后方可实施。
3、建筑轴线控制桩最大限度的远离基槽，以免随边坡变形而位移，并砌砖墩内灌砼围护。
4、测量人员必须由专业技术人员组成。
5、定位测量、水准点导测，垫层上轴线测量等基准性测量必须经分公司技术科复测无误后，方可施工。建筑定位经规划局复测。
8.2、土方开挖质量保证措施
.机械挖槽应挖至槽底以上0.3m处为止，余留部应用人工进行清理和抢底，以保证基底无扰动。如地下水位过高，应采用人工降低地下水位至基坑底不小于50cm保证无水情况下进行基坑开挖。
8.3、钢筋施工质量保证措施
1、钢筋下料中不准使用气割下料。
2、钢筋加工、运输、安装操作过程中要始终保持平顺与清洁，对存放中的污迹加工前必须清洁干净，对加工造成的污迹在安装前必须去除。
3、钢筋施工与模板施工、砼施工协调配合。
4、钢筋绑扎质量标准按《混凝土结构工（GB50204—2002）执行。程施工质量验收规范》
8.4、模板施工质量保证措施
1、模板接缝处用胶带纸贴严。
2、所有钢制模板均采用有效而且颜色较浅的隔离剂涂刷，每次周转必须做好模板表面清理、涂刷工作。
3、模板
