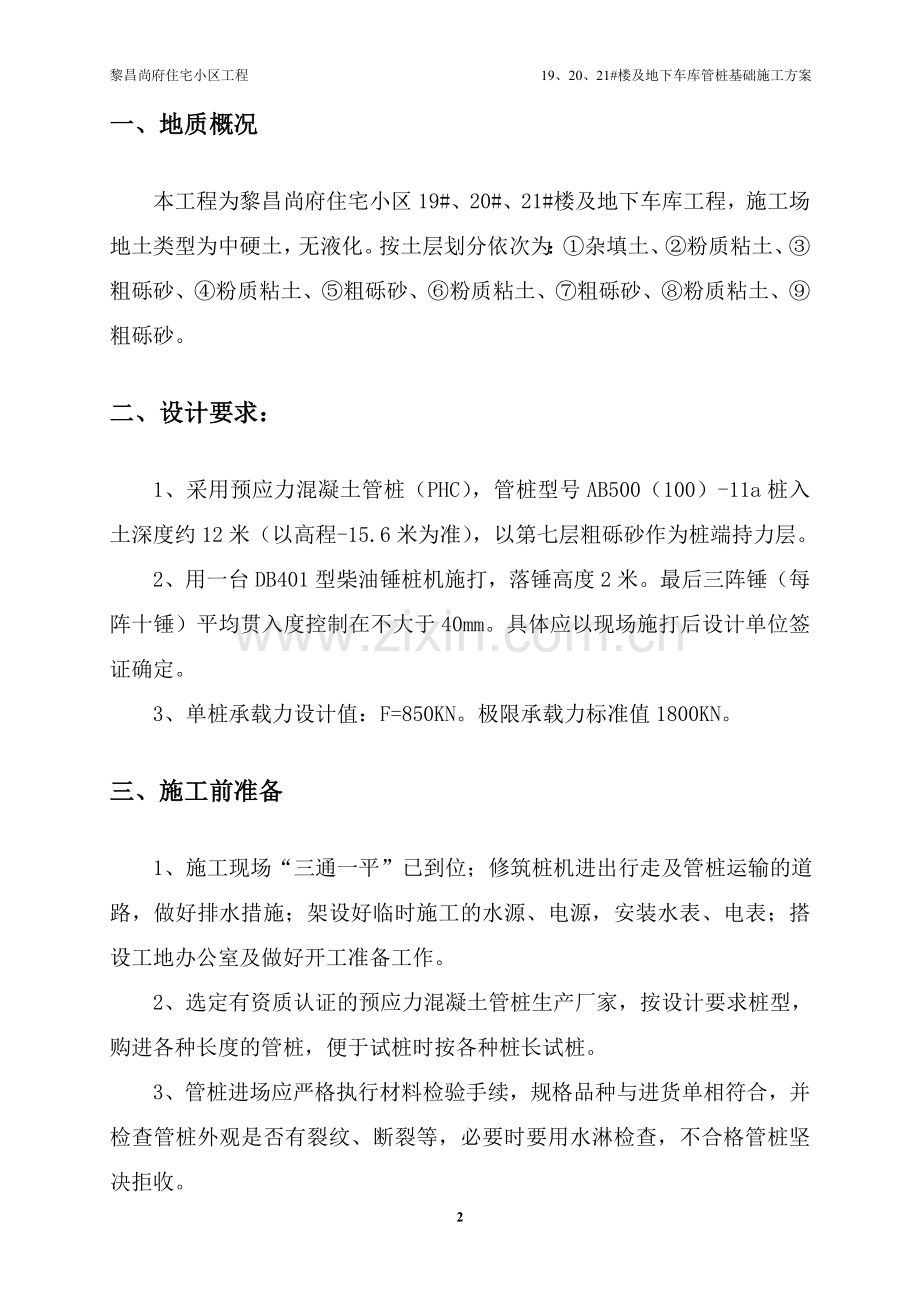

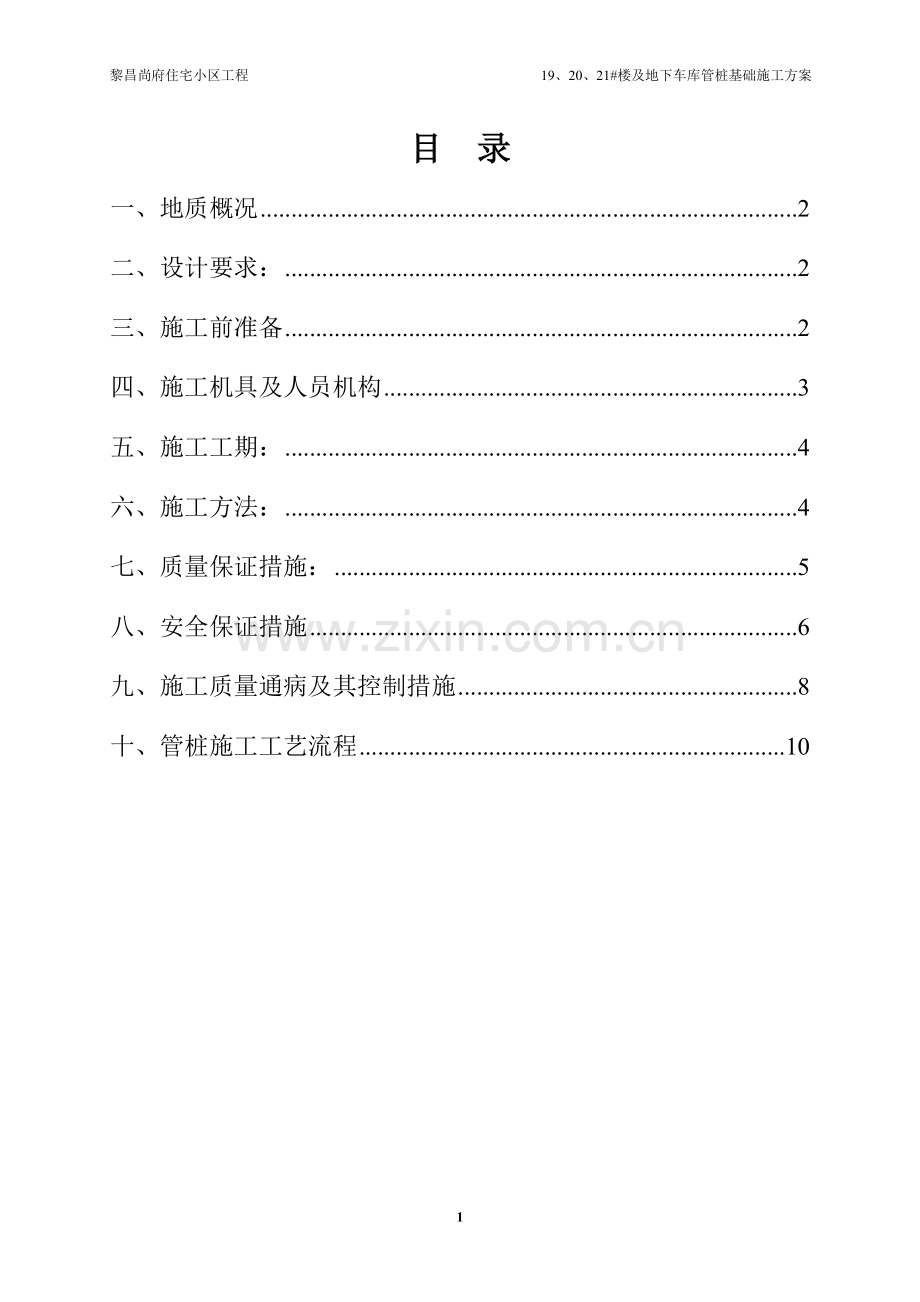

黎昌尚府住宅小区工程 19、20、21#楼及地下车库管桩基础施工方案目 录一、地质概况2二、设计要求：2三、施工前准备2四、施工机具及人员机构3五、施工工期：4六、施工方法：4七、质量保证措施：5八、安全保证措施6九、施工质量通病及其控制措施8十、管桩施工工艺流程10一、地质概况本工程为黎昌尚府住宅小区19#、20#、21#楼及地下车库工程，施工场地土类型为中硬土，无液化。按土层划分依次为：杂填土、粉质粘土、粗砾砂、粉质粘土、粗砾砂、粉质粘土、粗砾砂、粉质粘土、粗砾砂。二、设计要求：1、采用预应力混凝土管桩（PHC），管桩型号AB500（100）-11a桩入土深度约12米（以高程-15.6米为准），以第七层粗砾砂作为桩端持力层。2、用一台DB401型柴油锤桩机施打，落锤高度2米。最后三阵锤（每阵十锤）平均贯入度控制在不大于40mm。具体应以现场施打后设计单位签证确定。3、单桩承载力设计值：F=850KN。极限承载力标准值1800KN。三、施工前准备 1、施工现场“三通一平”已到位；修筑桩机进出行走及管桩运输的道路，做好排水措施；架设好临时施工的水源、电源，安装水表、电表；搭设工地办公室及做好开工准备工作。2、选定有资质认证的预应力混凝土管桩生产厂家，按设计要求桩型，购进各种长度的管桩，便于试桩时按各种桩长试桩。3、管桩进场应严格执行材料检验手续，规格品种与进货单相符合，并检查管桩外观是否有裂纹、断裂等，必要时要用水淋检查，不合格管桩坚决拒收。4、管桩的堆放要平整，堆放不超过三层，并正对桩机堆放，方便桩机施工。开工后，管桩进场堆放，在可能的情况下尽可能按施工方便的位置、方向堆放。5、进行测量放线，定出桩基轴线，并将桩的位置准确测设到地面，每一个桩位打一个小木桩；经监理校对复核后，机械才能进场施工。6、熟悉各有关图纸资料，编制施工方案，根据对本工程质量、安全技术要求特点对全体施工人员进行全面的有针对性的安全质量技术交底。特别是地质情况、设计要求、操作规程及安全措施的交底。7、施工人员必须持证上岗。8、根据地基土质情况、桩基平面布置、尺寸、密集程度、深度、方便桩机械移动以及施工现场实际情况等因素，制定施工时的机械行进路线图。9、根据场地的地面标高、桩顶标高及参考有关地质资料，尽可能合理地分配好桩的长度。10、检查桩的质量，将需用的桩按平面布置图堆放在打桩附近，不合格的桩不能运至打桩现场。11、打桩机设备及起重工具进场，铺设水电管网，进行设备架立组装和试打桩。在桩架上设置标尺或在桩的侧面上标尺，以便能观测桩身入土深度。12、桩架的安装须牢固可靠，易损零配件及时更换。打桩前应检查机械的完好性，并作试运行。及时检查，及时维修，不得带病操作。13、安排好记录人员，做好沉桩记录。四、施工机具及人员机构1、 施工机具：桩机1 台，桩锤型号DB401。 2、 主要机具设备配置：机具名称单位数量备注电焊机台3锯桩机台1卷扬机台33、DB401型柴油锤技术性能参数：冲击能量13吨/米，冲击体质量50KN，锤体总质量130KN，冲程3.2米，可满足本桩基施工要求。4、管理人员名单：项 目 负 责 人：冉永利 项目技术负责人：赵文民 施 工 员：王洪伟质 安 员：刘永山 施 工 队：牛甫文施工队长在现场指挥、负责全面的质量、安全管理。是本工程质量安全第一责任人。五、施工工期： 计划工期为：20 天，（正式施打时间）：从2010年9月10日至2010年9月30日。 六、施工方法：1、桩机就位：桩机就位使锤中心对齐桩位中心。2、上桩：桩机就位后在管桩上焊好钢桩尖，用一台卷扬机喂桩到桩机旁，上两个钢绳箍并盖上桩帽，用两台卷扬机把桩管提升到适当高度，套入桩帽。3、桩位：在未上桩前以原桩位为中心，在相互垂直的两个方向用钢尺定出两个定点；在上好桩后以两垂直的定点到桩身两侧距离确定桩管是否对正中心；以锤轻击几下，并复核桩位，确定桩管没有移位。4、高校垂直：在相互垂直的两个方向架设吊垂线，用来观测桩管和桩架的垂直度；机架可用前后、左右移动及前后的液压杆调校垂直，桩插入时的垂直度偏差不得超过0.5%。5、沉桩：开始沉桩应起锤轻压并轻击数锤，观察桩身、桩架、桩锤等垂直一致时，除下吊钩，提锤施打。6记录：当沉桩到接近设计要求的桩持力层时（以地质资料作考）或观测当时桩贯入度一阵锤在7-4cm时，开始在桩管或送桩器上刻画横线标记，最后以桩贯入度达到设计要求后收锤。7、移桩机到下一个桩位继续施打，见锤击管桩施工工艺流程图（附图1）。七、质量保证措施：1、按设计图定出轴线、桩位、经复核无误，并经各有关部门验收合格后，才能施打。2、到达施工现场的每根管桩，必须经构件厂的有关部门验收合格后才能使用，并由厂方提供合格证以备有关部门检查。3、桩尖的高度、厚度、几何尺寸应符合设计要求，桩尖的焊缝高度应符合钢结构焊接的有关规定。4、在沉桩过程中，要经常注意桩身有无移位和倾斜，如发现问题应及早纠正。5、垂直度应用垂线纵横双向观测，及时调整校正。施工过程中专人监控。6、配桩：在施工中配桩是一个很重要的工作，由于地质钻孔少，特别是地质变化大的场地，有时同桩承台桩长相差2-3米，因此全面了解本场地的地质情况配桩并在施工中随时调配桩长，其原则应是在保证质量的前提下减少浪费。7、当桩顶标高较低，须送桩入土时，应用同桩径送桩器，送桩严格控制提锤高度及贯入度，切勿马虎，否则可能出现重大质量事故。8、桩打好后，桩头高出地面的部分应小心保护，严禁施工机械碰撞或将桩头用作锚点，送桩遗留的空洞，应立即回填或覆盖好。9、截桩头宜采用锯桩器截割，严禁采用大锤横向敲击截桩或强行扳拉截桩。10、遇到下列情况，应暂停打桩，并及时与有关单位研究处理。 A、贯入度剧变； B、桩身突然发生倾斜，位移或有严重回弹，桩身上抬； C、桩顶或桩身出现严重裂缝或破碎。D、最终贯入度：最后三阵（每十锤）贯入度应经现场试桩由设计人员签证确定并在施工中严格按签证执行。11、施工中应作好记录，资料做到准确、真实、齐全，完工后及时整理并移交给总承包单位或建设单位。八、安全保证措施1、施工负责人必须要现场指挥，发现特殊情况，即使向有关人员汇报，以利采取有力措施：质安员应随时督促检查人员在执行有关安全的各项规章制度及安全技术交底中的有关规定的落实情况。2、桩机和机手在施工操作时必须听从指挥不得随意离开岗位，应经常注意机械的运转情况，发现异常应立即处理。3、严格遵守施工规范和机械操作规程，并落实工地防火措施及安全用电措施。4、进入工地现场的要戴安全帽，高空作业必须系好安全带，不得穿硬鞋或拖鞋，严禁高处往下投掷物件，严禁酒后操作。现场要配挂灭火筒，宿舍内严禁使用电炉和明火。并且安排轮值做好环境卫生和防火工作。5、施工现场内的一切电源、电路的安装和拆除必须由持证电工专管；严格执行安全用电操作规程，各种用电设备必须安装漏电开关，电线要架空（随机电缆除外）。 6、每台用电设备都应有专用的开关箱，开关箱必须实行“一机、一闸、一漏电保护”设置。开关箱漏电保护器的最后一级保护额定漏电运作电流应不大于30mA，额定漏电运作时间应小于0.1秒。电缆的架设必须绑在绝缘子上，不得随地拖拉。7、堆放预制桩的场地应平整、坚实，堆放层数不得超过3层，吊点下应放垫木，每条桩的垫木不小于2道，上下层的垫木应一致。8、施工场地应坚实平整，保证桩机行走及施工时平稳；与施工无关人员不得进入施工现场，避免不必要的意外发生；开夜工时配备足够的灯光。9、吊机作业时，要严格执行操作规程，并专人指挥，不得野蛮作业，凡使用的钢丝绳和滑轮以及吊具等，应经常检查，对不符合使用要求的，应产即更换。10、移动桩机时，要垫好枕木，保持桩机平稳，保证桩机不倒塌。沉第一节管桩时应根据地质情况限制沉管速度。11、严禁在工地，宿舍内斗殴、聚赌、嫖娼；留宿不明身份人员；做好计划生育工作。12、桩队人员不得群聚在别人家门口看电视，喧哗，以免影响他人工作及休息等。九、施工质量通病及其控制措施下面主要叙述锤击打入法施工的预制钢筋混凝土桩所发生的质量通病及其控制措施。1、桩身断裂（1）现象桩在沉入过程中，桩身突然倾斜错位，当桩尖处土质条件没有特殊变化，而贯入度逐渐增加或突然增大，同时当锤跳起后，桩身随之出现回弹现象。（2）原因分析 A、桩身在施工中出现较大弯曲，在反复的锤击下，当桩身不能承受抗弯强度时，即产生断裂。桩身弯曲的原因有：a、一节桩的长细比过大，沉入时，又遇较硬的土层。b、桩尖烧焊时偏离桩的纵轴线较大。沉入时桩身发生倾斜或弯曲。c、桩入土后，遇到大块坚硬障碍物，把桩尖挤向一侧。稳桩时不垂直，遇到大块坚硬障碍物，把桩尖挤向一侧。e、两节桩或多节桩施工时，相接的两节桩不在同一轴线上，产生了曲折。B、桩锤没垫平，桩在长时间打击中，桩身受到拉、亚应力，当拉应力值大于桩混凝土抗拉强度时，桩身某处即产生横向裂缝，表面混凝土落，如拉应力过大，混凝土发生破碎，桩身即断裂。C、桩在堆放、起吊、运输过程中处理不妥也能产生裂纹或断裂。（3）质量控制措施A、施工前，要看清地质资料，在图纸中标出哪条桩会遇到障碍物，以便同有关单位共同研究处理。对进场桩进行检查，发现桩身有裂纹（超过规定）的不得使用，桩尖要烧在桩轴线上。B、在初沉桩过程中，如发现不垂直及时纠正，如有可能，应把桩拔出，清理完障碍物或回填土后重新沉桩。当桩入土一定深度发生严重倾斜时，不宜采用移动桩架来校正。接桩时，要保证上下两节桩在同一轴线上，接头要焊满焊好。C、桩在堆放、起吊、运输过程中，要按规操作，发现桩身开裂超过规定时，不得使用。2、桩顶破裂（1）现象在沉桩过程中，桩顶出现混凝土掉角、碎裂、坍塌，甚至桩顶钢筋全部外露打坏。（2）原因分析桩身外形质量不符合要求，如桩顶不平，桩顶平面与桩轴线不垂直，桩顶保护层厚等。桩顶与桩帽的接触面不平，替打木表面倾斜，桩沉入土中时桩身不垂直，使桩顶面倾斜，造成桩顶局部受集中应力而破碎。沉桩时，桩顶缓存垫损坏后未及时更换，使桩顶直接承受冲击荷载。(3)质量控制措施A、沉桩前应对桩身质量进行检查，对不符合规范要求的桩不宜采用。B、检查桩帽与桩的接触面处替打木是否平整，如不平整应进行处理后才能施工.C、沉桩时稳桩要垂直，桩顶应加纸垫平，如桩垫失效应及时更换。十、管桩施工工艺流程下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 14
