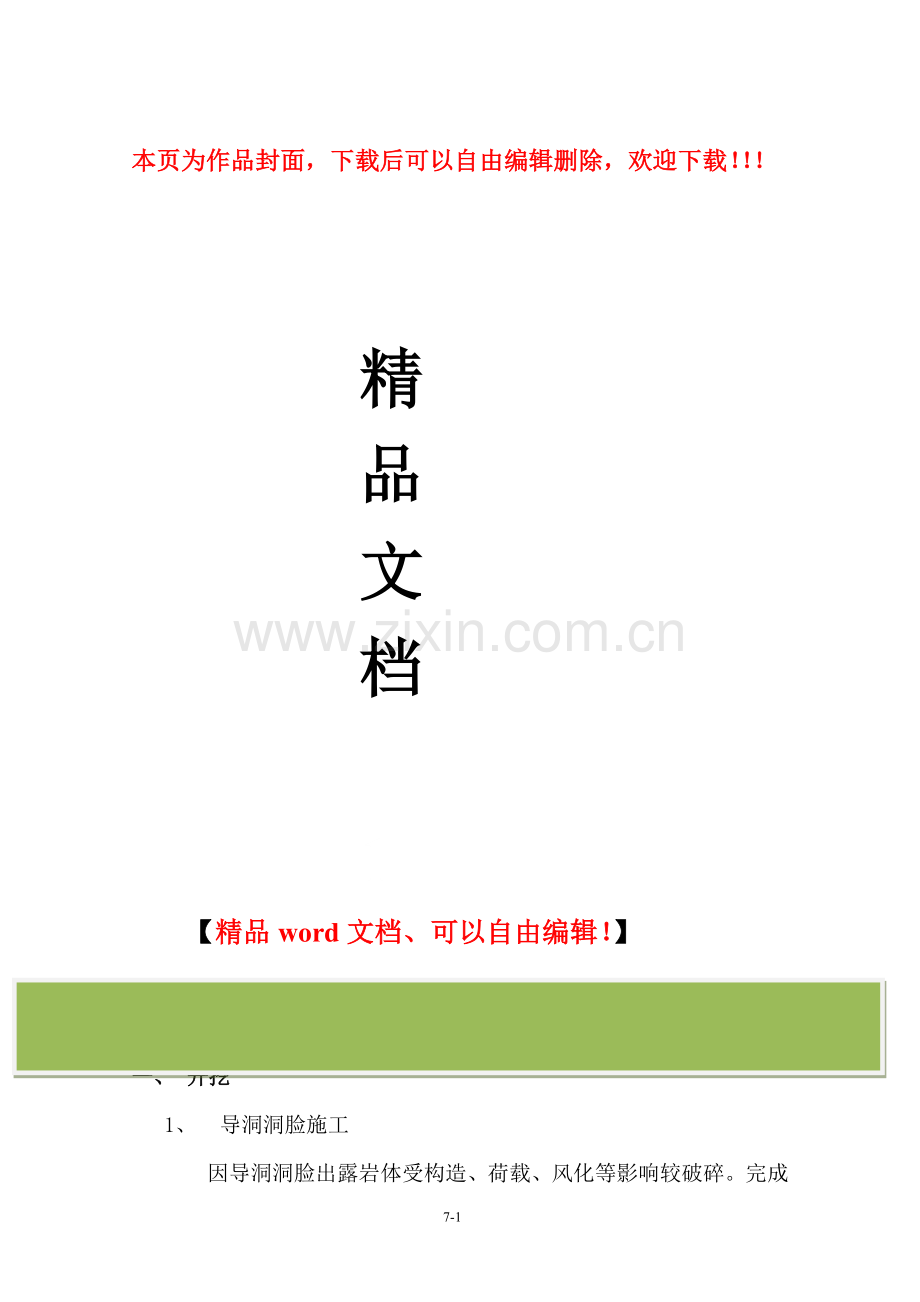

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

迪麻洛河水电站泄洪（导流）洞施工技术交底
一、 开挖
1、 导洞洞脸施工

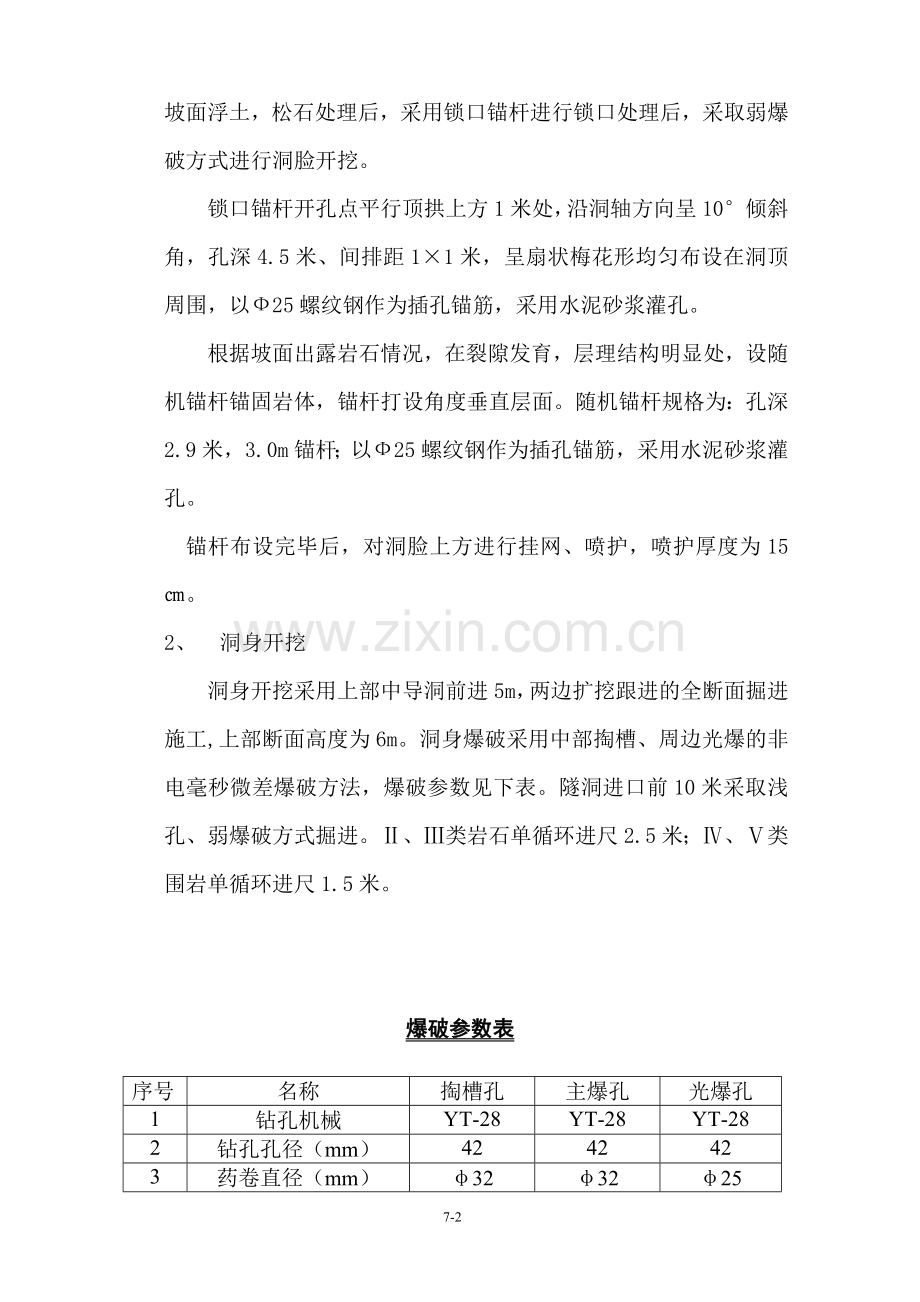

因导洞洞脸出露岩体受构造、荷载、风化等影响较破碎。完成坡面浮土，松石处理后，采用锁口锚杆进行锁口处理后，采取弱爆破方式进行洞脸开挖。
锁口锚杆开孔点平行顶拱上方1米处，沿洞轴方向呈10°倾斜角，孔深4.5米、间排距1×1米，呈扇状梅花形均匀布设在洞顶周围，以Ф25螺纹钢作为插孔锚筋，采用水泥砂浆灌孔。
根据坡面出露岩石情况，在裂隙发育，层理结构明显处，设随机锚杆锚固岩体，锚杆打设角度垂直层面。随机锚杆规格为：孔深2.9米，3.0m锚杆；以Ф25螺纹钢作为插孔锚筋，采用水泥砂浆灌孔。
锚杆布设完毕后，对洞脸上方进行挂网、喷护，喷护厚度为15㎝。
2、 洞身开挖
洞身开挖采用上部中导洞前进5m，两边扩挖跟进的全断面掘进施工,上部断面高度为6m。洞身爆破采用中部掏槽、周边光爆的非电毫秒微差爆破方法，爆破参数见下表。隧洞进口前10米采取浅孔、弱爆破方式掘进。Ⅱ、Ⅲ类岩石单循环进尺2.5米；Ⅳ、Ⅴ类围岩单循环进尺1.5米。

爆破参数表

序号
名称
掏槽孔
主爆孔
光爆孔
1
钻孔机械
YT-28
YT-28
YT-28
2
钻孔孔径（mm）
42
42
42
3
药卷直径（mm）
φ32
φ32
φ25
4
钻孔深度（m）
3.2
3.0
3.0
5
装药长度（m）
2.6
2.4
2.7
6
堵长（m）
0.6
0.6
0.3
7
孔距（m）

0.8~1.2
0.5
8
排距（m）

0.6~1.0

9
线装药密度（g/m）

160～320
注：爆破施工时通过爆破实验调整确定。
二、支护施工
对于岩石破碎、围岩稳定性差的洞段，根据技术文件和现场围岩情况，进行锚杆、挂网、喷砼、钢支撑等支护施工。
1、锚杆施工
锚杆采用YT-28手风钻钻孔，布孔位置应遵循技术文件或按照监理工程师指定位置进行，孔向应垂直岩面，孔深4.4米。造孔完成后，使用高压风、水冲洗干净孔内积渣、杂物。
锚杆规格为φ25螺纹钢筋，长度4.5米,钢筋应除油、除锈。
安装采用锚固剂，手风钻配合人工安插。
2、挂网
钢筋规格：φ6.5mm
钢筋网网格尺寸：20cm×20cm,节点绑扎.
要求挂网均匀，固定牢固。网片与锚杆搭结牢固，单层网片距岩面3~4cm。
3、喷射砼施工
喷射工艺为干喷法。
采用标号C20 喷砼料。
水泥标号425# 灰水比：1:0.43 要求陷度2cm 砂率： 53%
4、钢支撑施工
主筋规格φ22，斜筋规格φ14，箍筋规格φ6.5。
固定筋规格为：φ22螺纹筋、L=3米。
联结筋规格为：φ22螺纹筋、L=1.1米。
要求各焊点规范牢固,钢支撑安装时用固定筋固定牢靠。
安装间距为1米一榀，每段安装不得少于3榀。
三、质量要求
1、 开挖过程中严格执行有关设计文件，保证开挖质量。
要求：周边光爆，残孔率达到85%以上，周边相邻两孔间不平整度小于15cm，严禁欠挖，控制超挖在15cm以内。
2、 锚杆规格、入孔深度、间排距等符合设计要求，灌注砂浆标号符合要求，孔内灌浆须饱满密实。
3、 挂网网格尺寸为20cm*20cm，钢筋表面应干净无污，保证绑扎搭接牢靠。
4、 喷砼厚度须达到设计要求，喷后及时养护，保证强度。
5、 钢支撑结构尺寸符合设计要求，各部位用筋正确，钢筋表面无油、无污、无锈；焊点牢靠结实。
四、质量控制
1、 造孔：
①在测量放线时现场技术人员、钻孔带班人员都必须亲临现场，了解施工过程中掌子面的开挖情况，对出现的超欠挖采取可行性处理，并指导下循环的开钻方法和布孔位置。在整个打钻过程中钻孔带班人员必须在场指导。严格保证钻孔质量。
②孔位布置应严格按照测量放线为依据。在顶拱开挖时用罗盘控制钻杆倾角，每钻进50cm复测一次，确保钻杆与水平面夹角符合要求；同时测量过程中,参照洞身已开挖拱顶中心位置后视轴线点,保证钻杆杆身与隧洞轴线平行,以控制顶拱钻孔的水平方位正确；掌子面顶拱孔打好后,插入直杆作为参照物,用来控制其他顶拱孔和边拱孔水平方位的正确；底板钻孔时，使用地质罗盘或三角水平尺保证钻杆与水平面的夹角为符合要求。
③钻孔结束后，使用高压风水将孔内残渣冲洗出孔外后堵塞。
2、 装药、堵塞
①边拱、顶拱光爆单孔装药量为600g，底部加强装药为200g，剩余药量均匀分布于孔身；底板光爆单孔装药量为800g，底部加强装药为200g，剩余药量均匀分布于孔身；使用粘土或硬纸板泡水膨胀后密实堵塞孔口，堵塞长度为0.3m。
② 主爆孔深3.0m，单孔装药量为2.4kg，孔身采用连续装药；粘土堵塞长度为0.6m。
③ 掏槽孔深3.2m，单孔装药量为2.6kg，孔身连续装药；粘土堵塞长度为0.6m。
6、 起爆网络
起爆网络中，光爆孔使用导爆索入孔起爆，孔外毫秒非电管延时；主爆孔、掏槽孔使用毫秒非电管直接入孔延时起爆；起爆顺序为：掏槽→主爆→顶拱光爆→边墙光爆→底板光爆。
7、 爆破排烟完成后，先进行清帮撬顶，排除危石后再进行出渣；出渣完成测量放线前，必须清理干净底板的松渣，以便测量检查底板超欠挖。
8、 锚杆施工
地质薄弱段锚杆支护时，拱脚以下可采用砂浆直接灌注；拱部使用药卷锚固剂锚固，插锚杆前，将用水浸透的药卷装入孔内，用风钻将锚杆送入孔底，药卷的多少以装入锚杆后，药卷挤出孔口为宜。

迪麻洛水电站项目部工程部
二00四年四月一日
