路面工程施工监理控制要点.doc

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

路面工程施工监理控制要点
一、 路面的结构组成
路面一般由路面底基层、基层和路面面层组合而成。

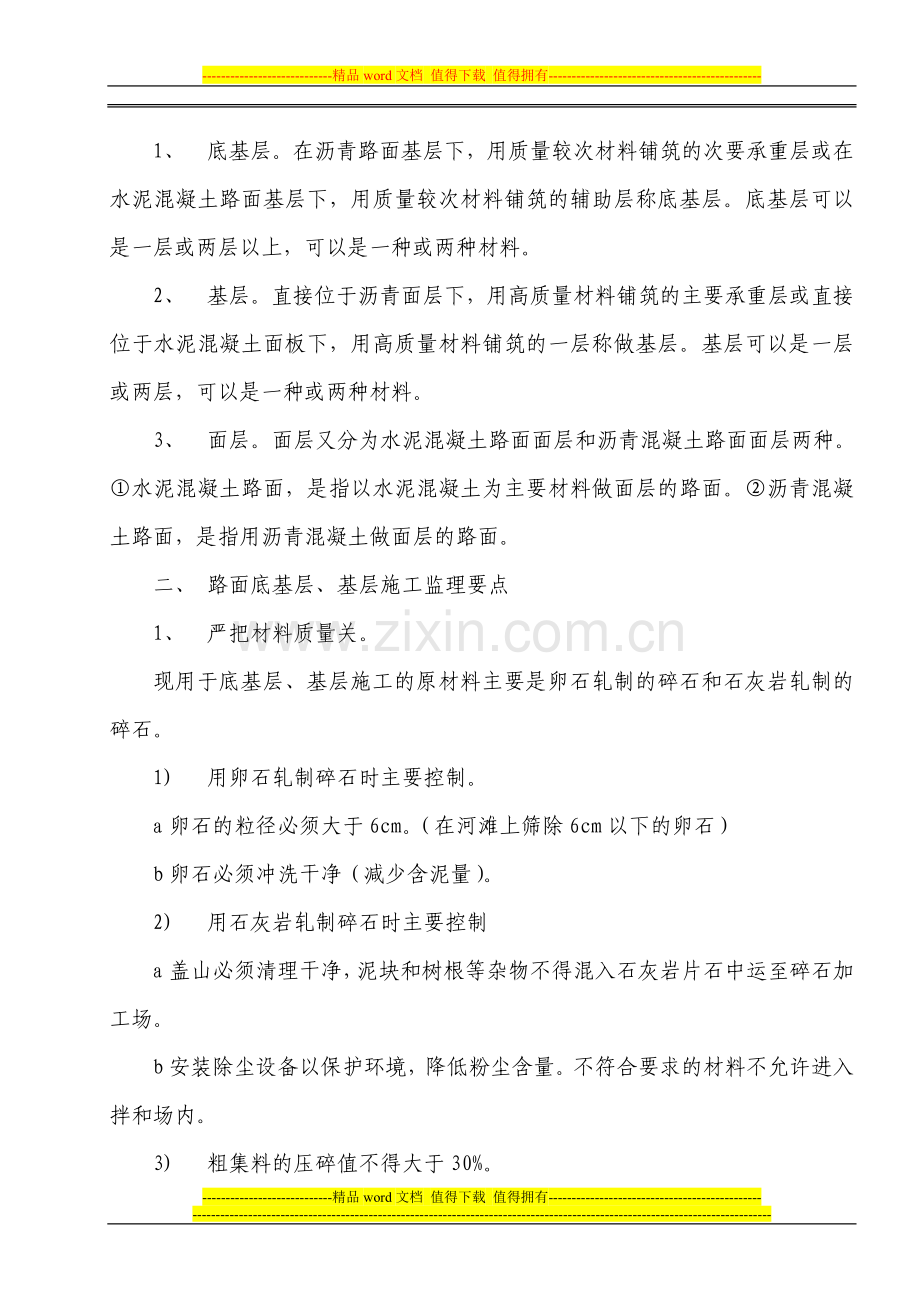

1、 底基层。在沥青路面基层下，用质量较次材料铺筑的次要承重层或在水泥混凝土路面基层下，用质量较次材料铺筑的辅助层称底基层。底基层可以是一层或两层以上，可以是一种或两种材料。
2、 基层。直接位于沥青面层下，用高质量材料铺筑的主要承重层或直接位于水泥混凝土面板下，用高质量材料铺筑的一层称做基层。基层可以是一层或两层，可以是一种或两种材料。
3、 面层。面层又分为水泥混凝土路面面层和沥青混凝土路面面层两种。①水泥混凝土路面，是指以水泥混凝土为主要材料做面层的路面。②沥青混凝土路面，是指用沥青混凝土做面层的路面。
二、 路面底基层、基层施工监理要点
1、 严把材料质量关。
现用于底基层、基层施工的原材料主要是卵石轧制的碎石和石灰岩轧制的碎石。
1) 用卵石轧制碎石时主要控制。
a卵石的粒径必须大于6cm。（在河滩上筛除6cm以下的卵石）
b卵石必须冲洗干净（减少含泥量）。
2) 用石灰岩轧制碎石时主要控制
a盖山必须清理干净，泥块和树根等杂物不得混入石灰岩片石中运至碎石加工场。
b安装除尘设备以保护环境，降低粉尘含量。不符合要求的材料不允许进入拌和场内。
3) 粗集料的压碎值不得大于30%。
4) 粗集料的针片状颗粒含量不大于20%。
5) 卵石具有破碎面颗粒的含量，一个破碎面不小于90%，两个或两个以上破碎面不小于80%。
6) 细集料有机质含量不宜超过1%，水洗0.075通过率不得大于15%。
7) 水泥：使用低标号普通硅酸盐水泥，采用缓凝型终凝时间宜大于6小时，初凝时间大于4小时。散装水泥进场后存放时间应不小于1天且当罐车水泥经安定性检验合格方可使用。
2、 控制筛网尺寸
为减小混合料的变异性，应对碎石加工时的筛网尺寸进行统一。
19～31.5mm碎石筛网尺寸为33mm；
9.5～19mm碎石筛网尺寸为22mm；
4.75～9.5mm碎石筛网尺寸为11mm；
2.36～4.75mm碎石筛网尺寸为6mm；
0～2.36mm石屑筛网尺寸为3mm。
3、 审批配合比
各种原材料检验合格后，施工单位应进行底基层、基层配合比设计并经监理中心试验室验证满足规范和设计要求才能允许实施。
监理工程师审批配合比时，应重点审核水泥用量，混合料级配及最佳含水量。
底基层、基层混合料中集料的级配范围
通过下列方孔筛（mm）的质量百分率（%）
液限（%）
塑性
指数
结构类型
31.5
19
9.5
4.75
2.36
0.6
0.075

基层、底基层
100
68-86
38-58
29-39
17-28
8-15
0-3
〈28
〈9
底基层水泥用量不得超过4%，不得低于2.5%；强度控制在2.0～3.5MPa之间。
基层水泥用量不得大于4.5%，不得低于3%。强度控制在3.0～4.5 MPa之间。
4、 施工过程中的质量控制
1) 检查各种集料的放料比例是否和配合比设计时的比例一致。
2) 检查水泥剂量是否和配合比设计用量相一致。（滴定试验）
3) 检查含水量。含水量应根据天气变化进行增减，天气高时含水量应略大于最佳含水量（0.5%）。气温低时应按最佳含水量进行混合料拌制。
4) 检查混合料筛分结果。若级配曲线超出设计包络线则应根据筛分数据对配合比略作调整。（未经监理工程师允许施工单位不得擅自调整配合比）。
5) 底基层施工前应对路床进行检测（弯沉、高程、压实度、平整度、横坡等），不合格的路床不得进行底基层施工；基层施工前同样应对底基层进行检测。若底基层某个单项指标不满足规范和设计要求，应处理合格后才能进行基层施工。
6) 检查施工放样数据。（挂线高程、施工放样宽度等）。
7) 混合料运输时必须覆盖篷布以防水分散失。（监理工程师应随时监督检查）
8) 运输车辆在装料是应按前、后、中的顺序挪动车位进行装料，以减小混合料的离析。
9) 混合料摊铺时，两台摊铺机应错开10-15m联合摊铺，运输车辆在摊铺机前30cm除停车摊铺机推动前进，严禁运输车辆撞击摊铺机。
10) 检查已摊铺好的混合料是否存在离析现象，若有则用人工进行处理。
11) 混合料摊铺到一定距离后（一般20m左右）开始用双钢轮压路机稳压一遍，然后再用重型压路机振动碾压3-4遍，碾压至要求的压实度，最后用轮胎压路机收压一遍。
12) 二次摊铺一次成型时，施工距离应控制在80-100m，确保在初凝时间前完成摊铺碾压，气温较高时应缩短摊铺距离，在下层表面水份未散失之前将其覆盖并完成碾压。
13) 接缝应采用垂直接缝，严禁采用斜接缝。
14) 碾压完成后及时用复合养生膜进行覆盖养生。
15) 养生期间应加强交通管制，禁止车辆通行。
三、 乳化沥青透层施工监理要点
1、 乳化沥青各项指标必须满足规范和设计要求。
2、 沥青与水的比例宜为35:65。
3、 采用高渗透性的乳化沥青宜渗入基层的深度不小于5mm。
4、 采用智能洒布车洒布乳化沥青，洒布量一般为0.35-0.75Kg/m2。
5、 气温低于10℃时不得洒布乳化沥青。
6、 有大风时不得洒布乳化沥青。
7、 基层潮湿时不得洒布透层乳化沥青。
四、 粘层乳化沥青施工监理要点
1、 乳化沥青的各项指标必须满足规范和设计要求。
2、 为加强层间的粘结，各沥青面层施工前必须洒布粘层沥青。
3、 采用智能洒布粘层乳化沥青，洒布量一般为0.15-0.30Kg/m2。(以沥青质量计)。不得过量洒布，也不得漏洒。
4、 气温低于10℃时不得喷洒粘层油。
5、 路面潮湿时不得喷洒粘层油。
6、 喷洒粘层油后严禁运料车以外的车辆通行，确保粘层不受污染。
透层沥青及粘层沥青技术指标
试验项目
透层沥青
粘层沥青
离子电荷
-
+
沥青标准粘度计C25.3（s）
8-20
思格拉粘度正25
1-6
筛上残留物1.18mm筛 不大于（%）
0.1
蒸发残留物
残留物含量 不小于
35
50
针入度（25℃ 100g 5s）(0.1mm)
60-100
延度（15℃）不小于（%）
40
溶解度（三氯乙烯）不小于（%）
97.5
常温储存稳定度
1d 不大于（%）
1
5d 不大于（%）
5
与矿料的粘附性，裹复面积不小于
2/3
五、 稀浆封层施工监理要点
稀浆封层是用0-2.36mm、2.36-4.75mm乳化沥青及水混合拌制的混合料。稀浆封层主要是起防水和保护基层的作用。
1、 稀浆封层的配合比必须满足规范和设计要求。
2、 稀浆封层必须使用专用的摊铺机进行摊铺。
3、 施工前清除原路面的泥土、杂物。
4、 温度低于10℃时不得进行稀浆封层施工。
5、 两天严禁施工稀浆封层，摊铺后还未成型的混合料遇雨时应予以铲除。
6、 稀浆封层两幅纵缝的搭接宽度不超过8cm，横向接缝做成对接缝。
7、 稀浆封层铺筑后表面不得有超粒径料拖拉的严重划痕，横向接缝和纵向接缝处不得出现余料堆积或缺料现象。
8、 稀浆封层破乳成型后在行车作用下不区散而且全密水。
稀浆封层矿料级配及控制界限
控制要求
通过下列方孔筛（mm）的质量百分率（%）
油石比（%）
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
级配范围
100
95-100
65-90
45-70
30-50
18-30
10-21
5-15
5.5-9.5
控制界限（%）

±5
±5
±5
±5
±4
±3
±2
0.2- -0.3
六、 沥青路面施工监理要点
沥青面层应具有平整、密实、抗滑、耐久的品质，并具有高温抗车辙，低温抗开裂，以及良好的防水损害能力。
1、 沥青马蹄脂碎石SMA-13监理要点
1) 严格控制现场材料的质量
a. 沥青:沥青各项技术指标必须满足设计及规范要求。
b. 粗集料：用大型联合碎石机（不小于3级）轧制成的碎石，形状接近立方体，其磨光值（PSV）不小于42，压碎值不小于26，洛杉矶磨耗损失不大于28%，针片状颗粒含量不大于10%，软弱颗粒含量不大于3%，水洗法小于0.075mm颗粒含量不大于 %，坚固性不大于12%，吸水率不大于2%。
粗集料规范要求
规格
公称粒径（mm）
通过下列筛孔的质量百分率（%）
31.5
26.5
19.0
13.2
9.5
4.75
2.36
0.6
S10
10-15

100
90-100
0-15
0-5

S12
5-10

100
90-100
0-15
0-5

S14
3-5

100
90-100
0-15
0-3
c. 细集料：采用经专门设备加工的机制砂（新鲜的硬质石灰岩轧制）。细集料应具有耐嵌挤，颗粒饱满，且粉尘含量低（不超过10%）。
细集料的表观相对密度不小于2.6，坚固性（〉0.3mm部分）不大于12；砂当量不小于60%，亚甲蓝值不大于25g/Kg，棱角性（流动时间）不小于30秒。
规格
公称粒径（mm）
通过下列筛孔的质量百分率（%）
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
S16

100
80-100
50-80
25-60
8-45
0-25
0-10
d. 填料：必须采用石灰石等碱性岩石磨细的矿粉，矿粉必须保持干燥，能从填料仓自由流出，矿粉的表观密度不小于2.5t/m3，含水量不大于1%，亲水系数小于1.塑性指数小于4%。
矿粉颗粒范围
颗粒范围
0.6
0.15
0.075
100
90-100
75-100
e. 纤维稳定剂
木质素纤维的掺量不宜少于0.3%（沥青混合料总量）。其质量技术要求：纤维长度不大于6mm，灰分含量18%(高温590-650℃燃烧后，测定残留物)；PH值7.5±1.0（PH试纸或PH计测定），吸油率不小于纤维质量的5倍（用煤油浸泡后，放在筛上，经振敲后测定），含水率不大于5%（105℃烘箱2小时后，冷却称样）。
矿物纤维的掺量不宜少于0.4%（沥青混合料总量）。其质量技术要求：纤维长度不大于6mm，纤维直径小于5um，筛分NO.60筛（250um）通过率〉90%，NO.230筛（63um）通过率〉60%，密度大于2.6g/cm3，抗拉强度〉600MPa，弹性模量大于55GPa，吸湿率小于0.5%，燃烧损失小于0.5%，含水率不大于0.5%（105℃烘箱2小时后，冷却称样）。
f. 抗剥落剂
抗剥落剂应满足性能优良、稳定、持久且施工易于操作，也可采用专门生产的石灰粉代替部分矿粉（消石灰粉用量不得超过矿粉用量的20%）改善沥青与集料的粘结力，提高沥青混合料的抗水害能力。
g. 阻燃剂
隧道内沥青表面SMA-13在拌和前应先在改性沥青中掺和5-8%改性沥青重量的阻燃剂，使其在空气中不易燃烧，氧指数大于23。
VCASMA混合料级配范围
规格
通过下列筛孔的质量百分率（%）
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
SMA-13
100
90-100
50-75
20-34
15-26
14-24
12-20
10=16
9-15
8-12
h. SMA-13技术指标要求
技术指标要求
试验项目
SMA-13
击实次数
双面各击75
稳定度（KN）不小于
6.0
流值（0.1mm）
6.0
空隙率
3-4.5
粗集料滑架间歇率VCAmix 不大于
VCA DRC
沥青饱和度
75-85
矿料间歇率 不小于
17
沥青与石料的粘附性（级） 不低于
5
谢伦堡沥青析漏试验混合料损失（%） 不大于
0.1
肯塔堡沥青混合料飞散试验混合料损失（20℃）（%） 不大于
15
残留马歇尔稳定度（48h）（%）
85
冻融劈裂强度比（%）不小于
80
渗水系数（ml/min） 不大于
80
动稳定性（次/min）不小于
3000
-10℃弯曲试验破坏应变（uε） 不小于
2500
路面空隙率 不大于
6
构造深度 不小于
0.8
横向力系数SFC60 不小于
54
2) 严格审批配合比
所有原材料检验合格后即可按目标配合比、设计阶段配合比、设计阶段生产配合比验证阶段的步骤和要求来进行最后确定出生产用的标准配合比。
设计合成级配不得有太多的锯齿形交错，且在0.3-0.6mm范围内不出现“驼峰”，当反复调整不能满意时，更换材料重新进行设计。
3) 检查配合比的拌制
a. 沥青混合料必须在沥青拌和场采用间歇式拌和机拌制。
b. 拌和场内的道路必须硬化处理，严禁泥土污染集料。
c. 沥青混合料拌和设备的各种传感器必须定期检查。
d. 拌和机的除尘设备完好，满足环保要求。
e. 冷料仓的数量满足配合比需要通常不宜小于5-6个。
f. 拌和机必须配备计算机设备，拌和过程中逐盘采取打印各个传感器测定的材料用量和沥青混合料拌和量、拌和温度等各种参数。
g. 拌和机的矿粉仓应配备振动装置以防止矿粉起拱。
h. 严禁使用回收粉尘，回收粉尘应稀释后废弃到指定的地点。
i. 沥青混合料的拌和时间根据具体情况经试拌确定，以沥青均匀裹覆集料为度（SMA混合料拌制一般不宜少于55秒）
j. SMA混合料拌制时，纤维必须在混合料中充分分散，拌和均匀，拌和机应配备同步添加投料装置，松散的絮状纤维可在喷入沥青的同时或稍后采用风送浸备喷入拌和锅，拌和时间宜延长5秒以上。
k. 检查沥青泵、管道、计量器是否受堵，堵塞时应及时清洗。
l. 应有专人负责检查抗剥落剂的添加。
m. 严禁花白沥青混合料运出拌和场。
n. 沥青混合料出场时应逐车检测沥青混合料的重量和温度，记录出场时间，签发运料单。
4) 检查混合料的运输
a. 热拌场沥青混合料宜采用大吨位的运料车运输，但不得超载运输或急刹车、急转弯掉头使透层、封层受损伤。
b. 运料车的运力应有富余，施工过程中摊铺机前才应有运料车等候。
c. 摊铺现场至少有5辆运料车后才可开始摊铺。
d. 运输车每次使用前后必须清扫干净，在车厢板上涂一薄层防止沥青粘结的隔离剂或防粘剂，但不得有余液积聚在车厢底部。
e. 运输车辆在装料时应多次挪动汽车位置，平衡装料以减少混合料离析。
f. 运输车辆在运沥青混合料时必须覆盖篷布以保温、防雨、防污染。
g. 运料车辆进入摊铺现场时，轮胎上不得沾有泥土等可能污染路面的赃物，否则应设水池洗净轮胎后进入施工现场。
h. 沥青混合料在摊铺现场凭运料单接受，若混合料不符合施工温度要求或已经结团成块，已遭雨淋的不得摊铺。
i. 摊铺过程中运料车应在摊铺机前100-300mm处停住，空挡等候，由摊铺机推动前进开始缓慢卸料，避免撞击摊铺机。
j. 运料车每次卸料必须倒净，如有剩余应及时清除防止硬结。
5) 检查混合料的摊铺
a. 摊铺机的受料斗应涂刷薄层隔离剂或防粘剂。
b. 采用两台摊铺机前后错开10-20m呈梯队方式同步摊铺，两幅之间应有30-60mm左右宽度的搭接，并避开车道轮迹带，上下层的搭接位置错开20mm以上，各层间的横向接缝应错开1m以上。
c. 摊铺机开工前应提前0.5-1小时预热熨平板不低于100℃，铺筑过程中应开振动夯锤，以提高初始压实度。
d. 摊铺机必须缓慢、均匀、连续不见断的摊铺，不得随意变换速度或中途停顿，以提高平整度减少混合料离析。SMA混合料摊铺速度宜控制在1-2m/min。当发现混合料出现明显的离析、波浪、裂缝、拖痕时应分析原因予以消除。
e. SMA混合料宜采用非接触式平衡梁进行找平。
f. 沥青混合料的松铺系数通过试验路段确定。
g. 摊铺机的螺旋布料器应相应于摊铺速度调整到保持一个稳定的速度均衡的转动，两侧应保持有不少于送料器2/3高度的混合料，以减少在摊铺过程中混合料的离析。
h. 摊铺后的混合料应尽量减少工人整修，当不得不由工人作局部修整时应仔细进行，特别严重的缺陷应全部挖除重新铺筑。
i. 沥青路面不得在气温低于10℃，以及两天路面潮湿的情况下施工。
j. 沥青混合料施工遇雨时未进行压实的部分应予以铲除。
k. SMA混合料拌和温度高于195℃时应予以废弃。
6) 控制碾压工艺
为了保证SMA混合料能够在有效压实时间内到达规定的压实度，一个作业面需配备的基本压实设备为4台钢轮压路机，并且压路机可以调节振动频率和振幅，静态压力不小于11吨。
a. 碾压SMA混合料时应遵循“紧跟、慢压、高频、低幅”的碾压原则，即紧跟在摊铺机后而且采用高频率、低振幅的方式慢速碾压。
b. 碾压时应将压路机的驱动轮面向摊铺机，从外侧向中心碾压，在超高路段则由低向高碾压，在坡道上应将驱动轮从低处往高处碾压。
c. 碾压时相邻碾压带重叠宽度为100-200mm以防漏压。压路机不能再同一段面上折返且折返是应先停止振动。
d. 压路机的碾压速度：初压为2-3Km/h最大不超过3Km/h；复压为3-4.5Km/h，最大不超过5Km/h；终压为3-6Km/h，最大不应超过6Km/h。
e. 碾压遍数:静压一遍，振压4-5遍（以试验路段碾压遍数作为碾压遍数的依据）收压1-2遍直至消除轮迹为止。
f. 压路机难以碾压的地方才采用小型振动压路机或振动夯板作补充碾压。
7) 检查接缝
a. 横向接缝应采用垂直的平接缝。
b. 接缝时应用三米直尺进行检查，确保平整度满足要求。
c. 平接缝应在沥青混合料未冷透时用人工垂直刨除端部不足的部分，使工作缝成直角连接。
d. 铺筑新混合料时应将接头处涂刷粘层油并使接头软化，压路机先进行横向碾压，再纵向压成为一体，充分压实连接平顺。
8) 开放交通及其他
a. 热拌沥青混合料路面应待摊铺层完全冷却，混合料表面温度低于50℃后方可开放交通。
b. 严禁在沥青摊铺层上堆放施工产生的土或杂物，严禁在沥青层少年宫拌制水泥砂浆。
2、 AC-25、AC-20沥青混凝土施工监理要点
除粗集料、细集料的规格与SMA-13要求不一致外，其余控制要点均与SMA-13相同。
1) 粗集料
可用卵石也可用石灰岩加工，采用大型联合破碎机（不小于3级破碎，其中反击破不小于2级）轧制，其形状接近立方体。
粗集料规格要求
规格
公称粒径（mm）
通过下列筛孔的质量百分率（%）
31.5
26.5
19
13.2
9.5
4.75
2.36
S8
10-25
100
90-100

0-15

0-5

S9
10-20

100
90-100

0-15
0-5

S12
5-10

100
90-100
0-15
0-5
粗集料质量技术要求
指标
要求
试验方法
压碎值（%）
不大于28
TO316-2005
洛杉矶磨耗损失（%）
不大于30
TO317-2005
对沥青的粘附性（级）
不小于5
TO616-1993
表观相对密度
不小于2.5
TO304-2005
水洗法小于0.075mm的含量（%）
不大于1
TO310-2005
坚固性 硫酸钠（%）
不大于12
TO314-2000
吸水率（%）
不大于3
TO304-2005
软石含量（%）
不大于5
TO320-2000
针片状含量（%）
混合料
不大于15
TO312-2005
其中粒径大于9.5mm
不大于12
其中粒径小于9.5mm
不大于18
破碎面（%）
1个及一个以上破碎面
不大于100
TO361-2005
2个及2个以上破碎面
不小于90
中粒式AC-20级配范围表
规格
通过下列各筛孔的质量百分率（%）
26.5
19
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
AC-20
100
90-100
74-90
62-82
50-70
32-46
22-36
16-28
10-22
6-16
4-12
3-7
粗粒式AC-25级配范围表
规格
通过下列各筛孔的质量百分率（%）
31.5
26.5
19
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
AC-25
100
90-100
70-90
60-82
51-31
40-65
24-48
14-32
10-24
7-18
6-14
4-10
3-7
中粒式沥青混凝土AC-20C技术指标要求
试验项目
普通沥青AC-20
改性沥青AC-20
马歇尔试件击实次数
双面击实75次
双面击实75次
空隙率VV（%）
3-5
3-5
矿料间歇率VMA(%)
设计空隙率3% 不小于
12
12
设计空隙率4% 不小于
13
13
设计空隙率5% 不小于
14
14
沥青饱和度VFA（%）
65-80
65-80
稳定度（KN）
8.0
9.0
流值（mm）
2-4
2-4
车辙试验动稳定度（次/mm） 不小于
1000
3000
沥青与石料的粘附性（级） 不小于
5
5
残留稳定度（48h）（%）
80
85
冻融劈裂强度比（%）不小于
75
80
渗水系数（ml/min） 不大于
120
120
路面现场空隙率（%） 不大于
7
7
粗粒式沥青混凝土AC-25C技术指标要求
试验项目
普通沥青AC-25C
空隙率VV（%）
3-5
矿料间歇率VMA(%)
设计空隙率3% 不小于
11
设计空隙率4% 不小于
12
设计空隙率5% 不小于
13
沥青饱和度VFA（%） 不小于
65-75
稳定度（KN）不小于
8.0
流值（mm）
2-4
车辙试验动稳定度（次/mm） 不小于
1000
沥青与石料的粘附性（级） 不小于
5
残留稳定度（48h）（%）
80
冻融劈裂强度比（%）不小于
75
渗水系数（ml/min） 不大于
120
路面现场空隙率（%） 不大于
7
2) 细集料
采用加工粗集料时产生的部分石屑（加工时设3mm筛，将石屑分成3-5mm和0-3mm两部分使用）和经过专门设备加工的机制砂（采用新鲜的硬质石灰岩轧制）。石屑用量不宜超过机制砂用量。
3) 填料：与SMA13的要求一致。
4) 抗剥落剂：与SMA13的要求一致。
5) 混合料拌制、运输、摊铺、接缝等与与SMA13的要求一致。
6) 混合料的碾压增加轮胎压路机其重量不小于25吨。一个作业面不少于2台轮胎压路机，2台钢轮压路机。
3、 沥青混合料的温度控制
1) 普通沥青混合料：矿料温度170-190℃，沥青温度150-160℃，混合料出场温度150-165℃，初压温度不低于140℃，终压表面温度：轮胎压路机不低于80℃。
2) 改性沥青混合料：矿料温度180-200℃，沥青温度为165-175℃，混合料出场温度为175-185℃，初压温度不低于160℃，终压表面温度：钢轮压路机不低于70℃。
4、 热拌沥青混合料允许偏差范围
拌和沥青混合料允许偏差
项目
检查频率及单点检验评价方法
允许偏差
试验方法
矿料级配
0.075mm
逐盘在线检测
±2%（±2%）
计算机采集数据计算
≤2.36mm
±4%（±3%）
≥4.75mm
±5%（±4%）
0.075mm
逐盘检查，每天汇总一次取平均值评定
±1%
JTG F40-2004附录G总量检验
≤2.36mm
±2%
≥4.75mm
±2%

0.075mm
每台拌和机，每天1-2次，以2个试样平均值评定
±2%（±2%）
T 0725抽提筛分与标准级配比较的差
≤2.36mm
±4%（±3%）
≥4.75mm
±5%（±4%）
沥青用量
逐盘在线检测
±0.3%
计算机采集数据计算
逐盘检查，每天汇总一次取平均值评定
±0.1%
附录F总量检验
逐盘检查，每天汇总一次取平均值评定
±0.3%
T 0722 T 0721
5、 沥青混合料路面施工过程中工程质量的控制标准
控制标准
项目
检测频率及单点检验评价方法
质量要求或允许偏差
试验方法
高速公路、一级公路
外观
随时
表面平整密实，不得有明显车辙、裂缝、油汀、油包等缺陷，且无明显离析
目测
接缝
随时
密实平整、顺直、无跳车
目测
逐条缝检测评定
3mm
T 0931
施工温度
摊铺温度
逐车道检测评定
符合规范规定
T 0981
碾压温度
随时
符合规范规定
插入式温度计实测
厚度
每一层次
随时，厚度50mm以下，厚度50mm以上
设计值的5%
设计值的8%
施工时插入法量测松铺厚度及压实厚度
每一层次
一个台班区段的平均值，厚度50mm以下，厚度50mm以上
-3mm -5mm
附录G总量检验
总厚度
每2000m2一点单点评定
设计值的-5%
T 0912
上面层
每2000m2一点单点评定
设计值的-10%
压实度
每2000m2检测1组逐个试件评定并计算平均值
试验室标准密度的97%（98%）
最大理论密度93%（94%）
试验段密度的99%（99%）
T 0924、T 0922
本规范附录E
平整度 最大间歇
上面层
随时，接缝处单杆评定
T 0931
T 0931
中下面层
随时，接缝处单杆评定
5mm
T 0931
平整度 （标准差）
上面层
连续测定
1.2mm
T 0932
中面层
连续测定
1.5mm
下面层
连续测定
1.8mm
基层
连续测定
2.4mm
宽度
有侧石
检测每个断面
±20mm
T 0911
无侧石
检测每个断面
不小于设计宽度
纵断面高程
检测每个断面
±10mm
T 0911
横坡度
检测每个断面
±0.3%
T 0911
渗水系数不大于
每1Km不少于5个点，每点3处取平均值
300ml/min(普通密级配沥青混合料)
200ml/min（SMA混合料）
T 0971
0万U豆体验卡
卡号：50D890668267e3349e33
密码：686d03401eefba96faba
奖品名称：500万U豆体验卡
卡号：50De7a00c543af387fc0
密码：b26488ce65abc1787202
奖品名称：500万U豆体验卡
卡号：50Dbac63885c802fd52e
密码：3d1c344384327b85efff
奖品名称：500万U豆体验卡
卡号：50Dd97f0765bdf6998a3
密码：48db1c14e42a2b321fac
奖品名称：500万U豆体验卡
卡号：50D61215eb41ae3cc919
密码：25bffae5346e7b7d2548

奖品名称：100万U豆体验卡
卡号：10D1cab621456ab278ab
密码：709f65f32865af2559c2
奖品名称：100万U豆体验卡
卡号：10D8f1d6a4b953f3474e
密码：6e2e4017cce30dc7e055
奖品名称：100万U豆体验卡
卡号：10Dd1fc6d6dd529b6892
密码：a5dbdd8338f91d2c0701

奖品名称：100万U豆体验卡
卡号：10D08377b71d4374262b
密码：1d7a7c21ebd99b798a54

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------
