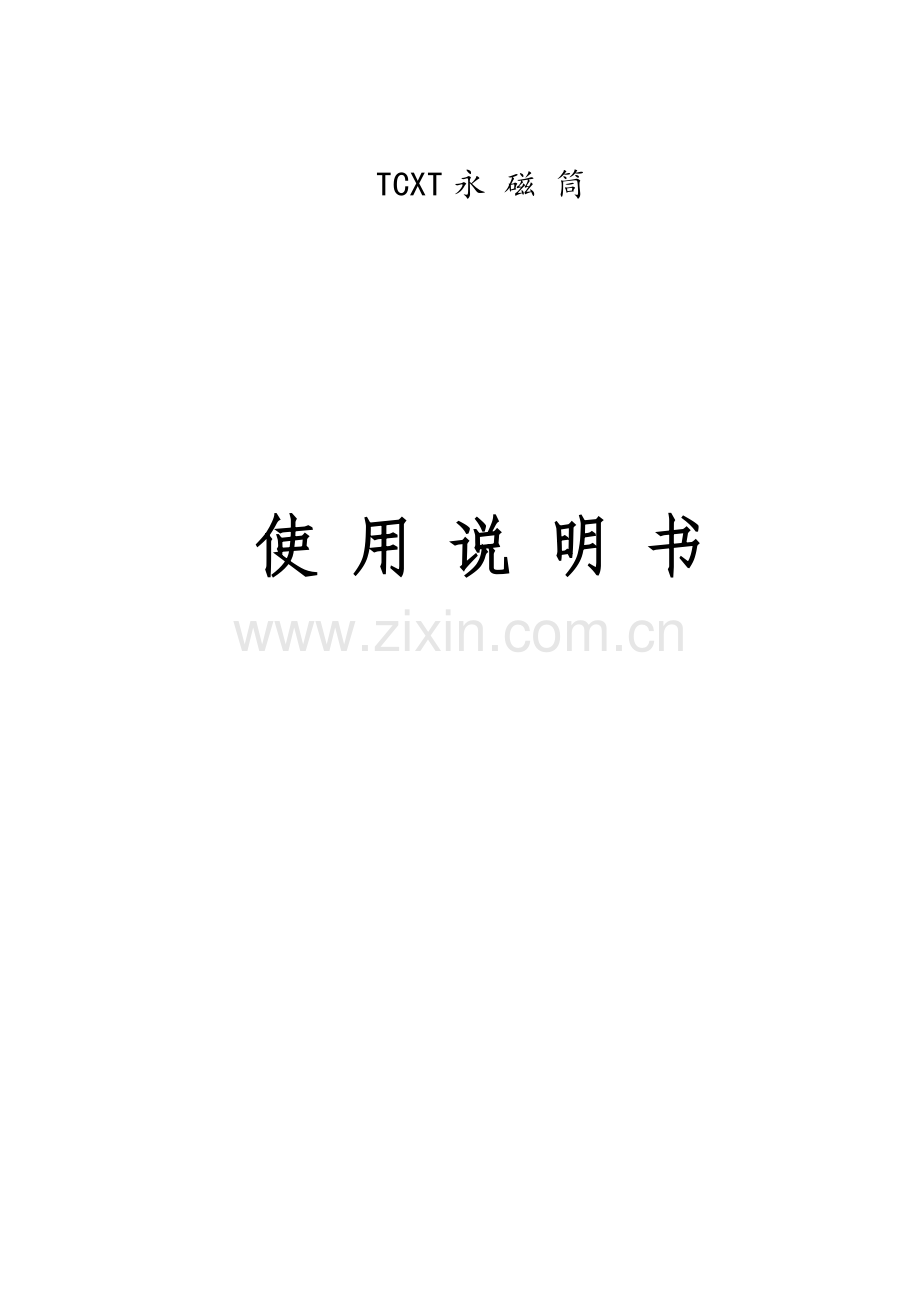

TCXT永 磁 筒

使 用 说 明 书

目 录

一、用途及特点

二、工作原理

三、主要技术性能规格

四、安装要求

五、操作及注意事项

一、 用途及特点
TCXT系列永磁筒主要用于各饲料加工厂和粮食加工厂中清理出粒料和粉料中的螺钉、螺栓、螺母、铁钉、垫圈、铁屑等磁性铁杂质。
TCXT系列永磁筒结构简单，操作方便，不消耗任何动力，安装灵活，适用于各饲料和粮食加工厂，是一种高效可靠的除铁设备。
二、 工作原理
TCXT系列永磁筒由外筒体和磁体两部分组成，筒体通过上下法兰盘连接在输送溜管中，其本身就构成了溜管的一部分，磁体装在筒体中央，依靠底座支承在筒体的门上，磁体由不锈钢罩子和罩顶与物料隔开，物料从筒体与罩子的间隙中通过，由于间隙中充满磁场，混杂在物料中的磁性金属被磁化。在下落过程中，逐渐减速，并被吸附到罩子表面。清理磁体时，只需拉开筒门，使磁体转到筒外，人工清理其表面铁杂物即可。（见图1）
三、 主要技术性能规格
型号
磁筒直径
(mm)
磁筒高度
(mm)
产量(t/h)
磁筒表面磁感应强度(GS)
磁性铁杂质清除率（%）
r=0.5
r=0.75
TCXT15
φ300
740
10
15

≥1600

≥98

TCXT20
φ400
740
20
30
TCXT25
φ480
850
35
50
TCXT30
φ540
920
45
70

四、 安装要求
1、 按照饲料加工厂工艺流程的要求，一般应安装在清理筛之后，以防止大杂物进入永磁筒后引起堵料。
2、 安装时应保持垂直，入口直管长度应在500mm左右,以保证物料不跑偏。
3、 由于永磁筒的吸铁效率与物料对永磁筒的冲击力有直接关系，因此，在安装时应注意，若来自溜管的物料对永磁筒冲击力过大时，即入口直管部分过长，则在永磁筒上方应装缓冲装置，以减少冲击力，提高吸铁效率。
五、 操作及注意事项
1、 磁铁由永磁铁排列而成，吸力强，磁性持久，但质地较脆，在搬运过程中不得倒放，尽量防止振动，以防磁铁块出现裂纹或破碎。
2、 永磁筒附近以及操作时禁止携带电工仪表、手表等易被磁化的物体。
3、 正常情况下，每班至少清理一次，清理时，只需人工抹去罩子表面吸附物，切勿敲打磁体。
4、 一般情况下，在十年内不需充磁，若发现磁性下降时（表面磁场强度低于1000GS），应及时重新充磁，磁块充磁时应注意磁性方向。
5、 罩顶因直接受来料的冲击、摩擦，如发现破损，应及时维修或更换。

图1 TCXT系列永磁筒小样图

尺
寸
型
号

A
B
C
D
E
TCXT15
φ300
740
φ150
φ195
φ225
TCXT20
φ400
740
φ200
φ240
φ270
TCXT25
φ480
850
φ250
φ290
φ320
TCXT30
φ540
920
φ360
φ340
φ370
