人教版九年级数学《三视图1完整》优质课.ppt

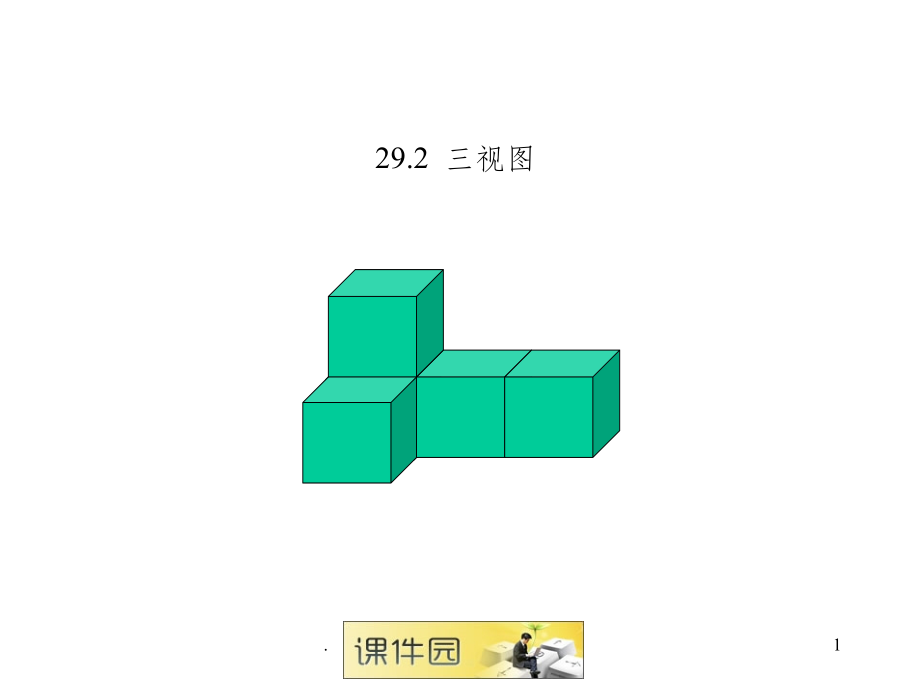

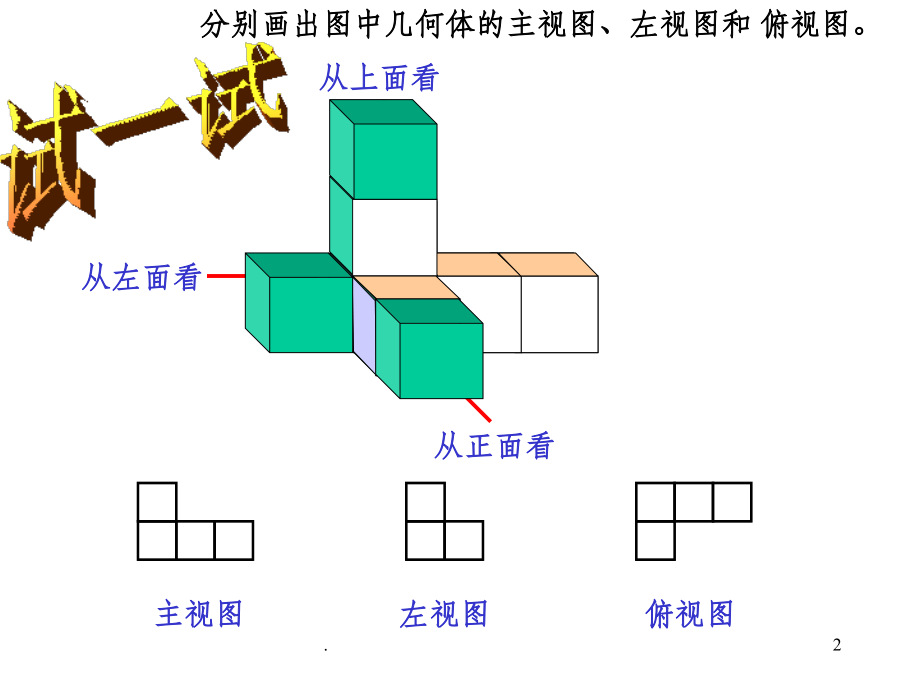

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,29.2,三视图,1,.,从上面看,从左面看,从正面看,主视图,左视图,俯视图,试一试,分别画出图中几何体的主视图、左视图和 俯视图。,2,.,主视图,左视图,俯视图,分别画出图中几何体的主视图、左视图和 俯视图。,比一比,3,.,画出下面几何体的主视图、左视图与俯视图,主视图,左视图,俯视图,再比一比,4,.,动动脑,如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。,2,1,2,1,主视图,左视图,5,.,试一试,如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。,1,3,2,1,主视图,左视图,6,.,再试一试,如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。,3,4,2,2,1,主视图,左视图,7,.,如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。,主视图,左视图,再试一试,3,1,2,8,.,用小立方块搭出符合下列三视图的几何体：,主视图,左视图,俯视图,展开你的想象力,9,.,考考你,用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？,主视图,俯视图,1,至少有一个地方是,2,块，其它一块；至多每个地方都,2,块。,至少有一个地方是,3,块，其它,1,块；至多每个地方都,3,块。,10,.,再见,11,.,
